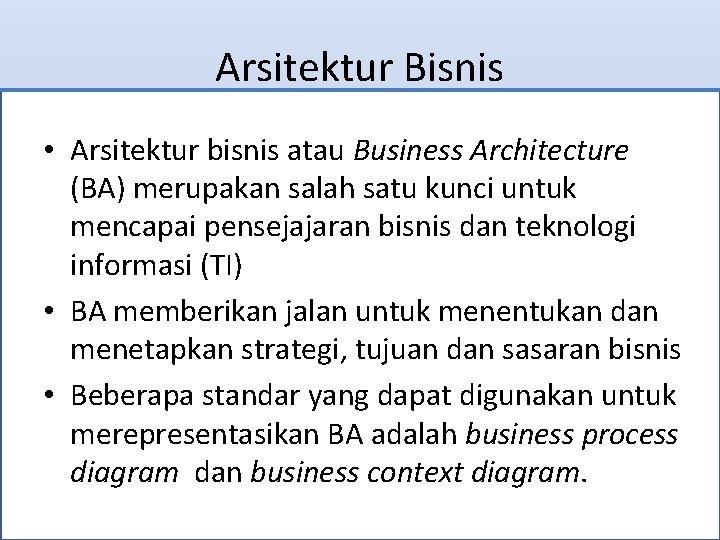

Arsitektur Bisnis • Arsitektur bisnis atau Business Architecture (BA) merupakan salah satu kunci untuk mencapai pensejajaran bisnis dan teknologi informasi (TI) • BA memberikan jalan untuk menentukan dan menetapkan strategi, tujuan dan sasaran bisnis • Beberapa standar yang dapat digunakan untuk merepresentasikan BA adalah business process diagram dan business context diagram.

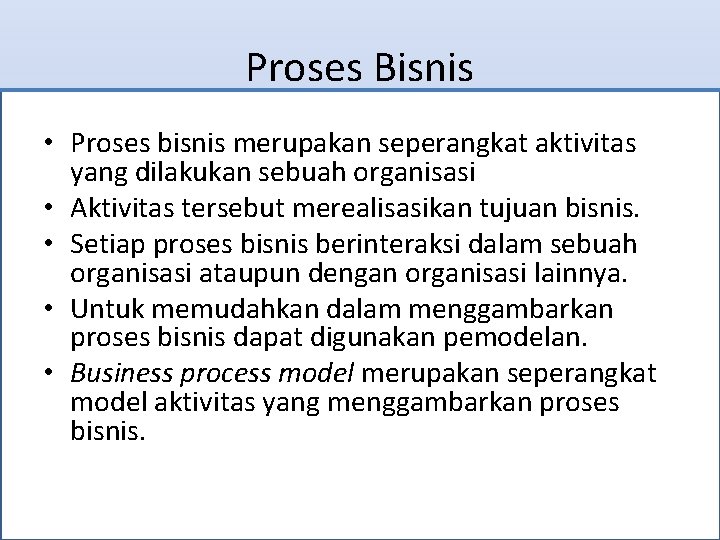

Proses Bisnis • Proses bisnis merupakan seperangkat aktivitas yang dilakukan sebuah organisasi • Aktivitas tersebut merealisasikan tujuan bisnis. • Setiap proses bisnis berinteraksi dalam sebuah organisasi ataupun dengan organisasi lainnya. • Untuk memudahkan dalam menggambarkan proses bisnis dapat digunakan pemodelan. • Business process model merupakan seperangkat model aktivitas yang menggambarkan proses bisnis.
Business Process Model and Notation (BPMN) • BPMN merupakan salah satu standar yang digunakan untuk memodelkan proses bisnis. • BPMN adalah bahasa flowchart grafis yang dapat digunakan oleh analis atau pengembang untuk merepresentasikan proses bisnis kedalam bentuk visual

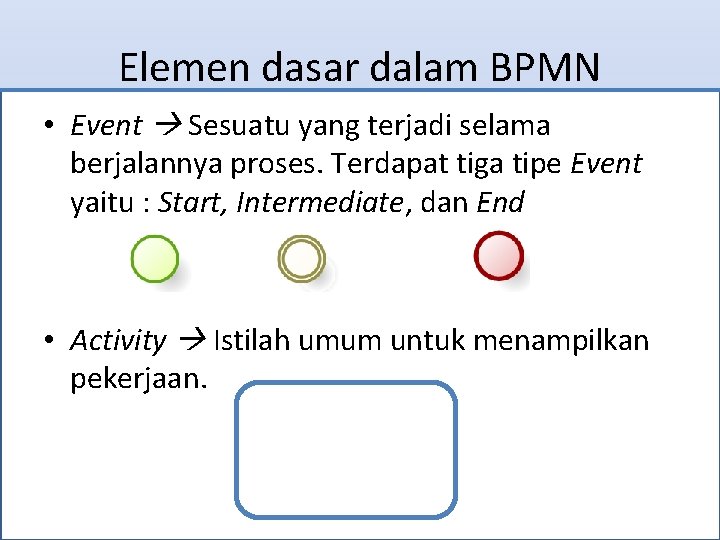

Elemen dasar dalam BPMN • Event Sesuatu yang terjadi selama berjalannya proses. Terdapat tiga tipe Event yaitu : Start, Intermediate, dan End • Activity Istilah umum untuk menampilkan pekerjaan.

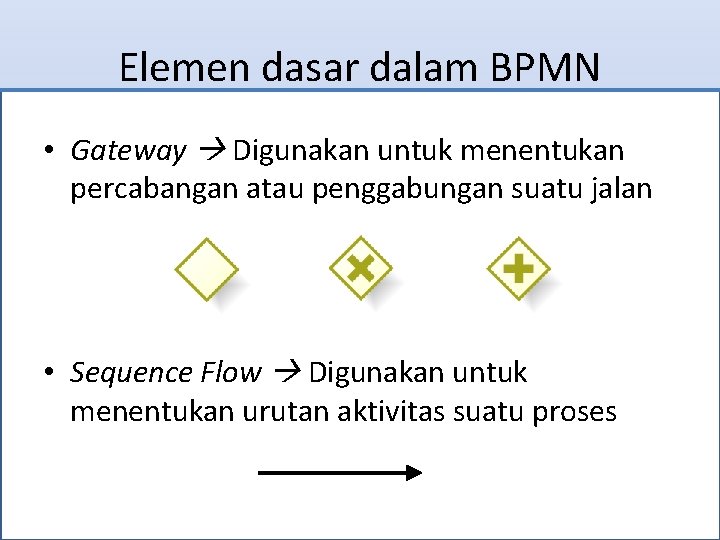

Elemen dasar dalam BPMN • Gateway Digunakan untuk menentukan percabangan atau penggabungan suatu jalan • Sequence Flow Digunakan untuk menentukan urutan aktivitas suatu proses

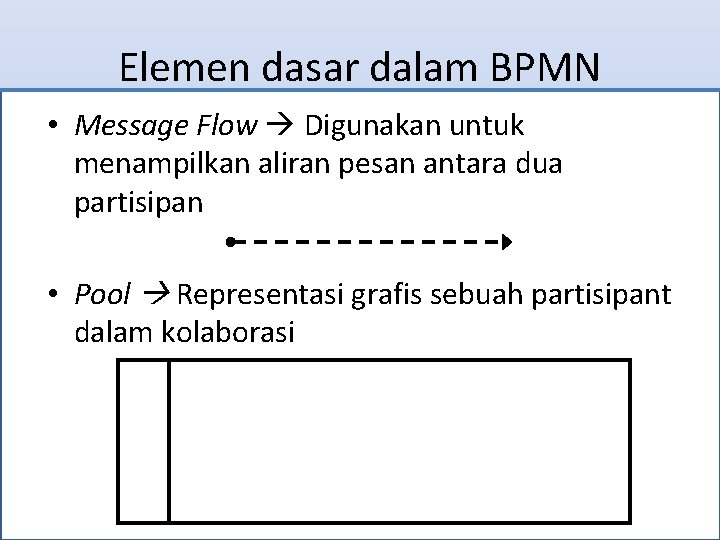

Elemen dasar dalam BPMN • Message Flow Digunakan untuk menampilkan aliran pesan antara dua partisipan • Pool Representasi grafis sebuah partisipant dalam kolaborasi

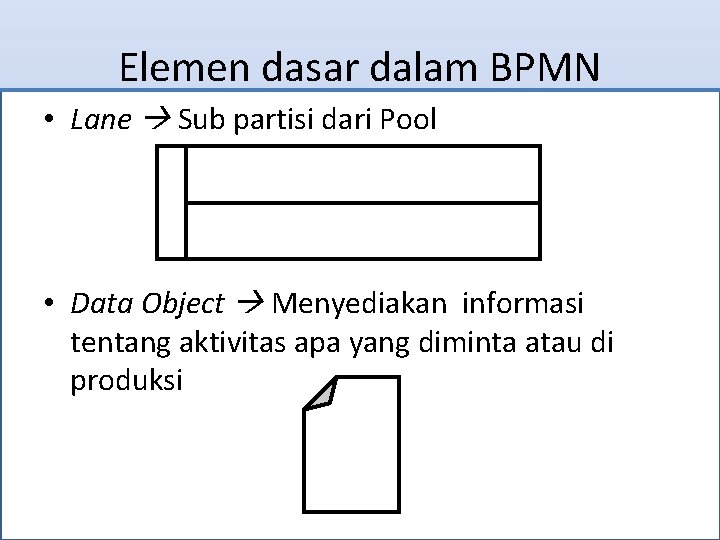

Elemen dasar dalam BPMN • Lane Sub partisi dari Pool • Data Object Menyediakan informasi tentang aktivitas apa yang diminta atau di produksi

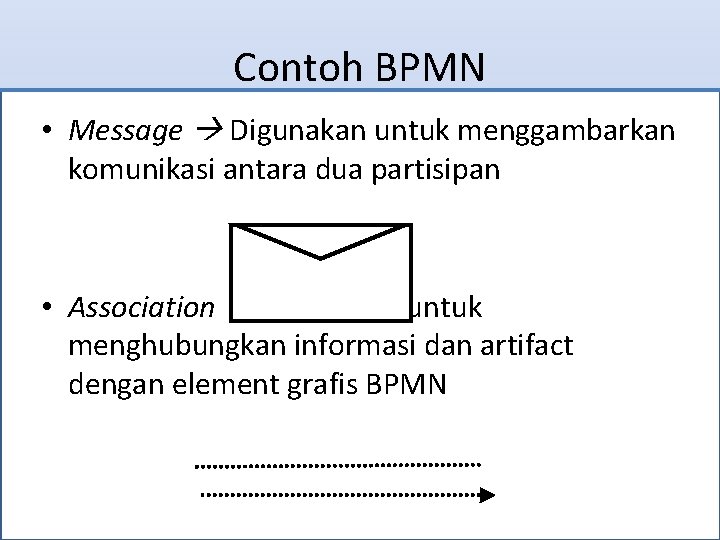

Contoh BPMN • Message Digunakan untuk menggambarkan komunikasi antara dua partisipan • Association Digunakan untuk menghubungkan informasi dan artifact dengan element grafis BPMN
Contoh BPMN

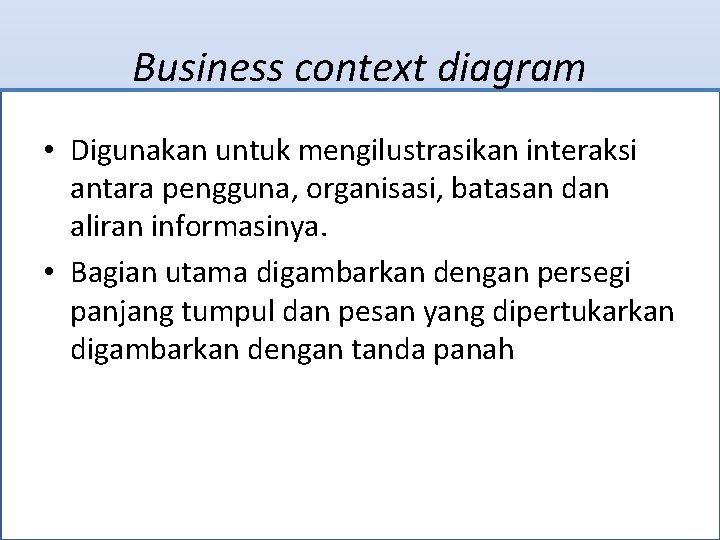

Business context diagram • Digunakan untuk mengilustrasikan interaksi antara pengguna, organisasi, batasan dan aliran informasinya. • Bagian utama digambarkan dengan persegi panjang tumpul dan pesan yang dipertukarkan digambarkan dengan tanda panah
Elemen context diagram : • actors : bagian utama dari interaksi. Ciri khas aktor yaitu manusia, organisasi dan sistem, • message : informasi yang dipertukarkan diantara aktor. Message dapat berupa dokumen, paket dan komunikasi elektonik, • subject : permasalahan bisnis yang menjelaskan pesan. Subject tidak digambarkan secara ekplisit pada gambar. Ciri khas subject adalah produk dan service.
Contoh context diagram
