ARQUITECTURA DE COMPUTADORES Docente Silvia Henao ORGANIZACIN Y
- Slides: 20
ARQUITECTURA DE COMPUTADORES Docente: Silvia Henao
ORGANIZACIÓN Y ARQUITECTURA DE UN PC Docente: Silvia Henao
Organización y Arquitectura de un PC La arquitectura de un computador se refiere a los atributos de un sistema que son visibles a una persona o que tiene impacto directo en la ejecución de un programa. Ejemplo: Conjunto de instrucciones, el numero de bits usados para representar varios tipos de datos, mecanismos de entradas y salidas y técnicas para el direccionamiento de memoria. La organización de un computador se refiere a las unidades funcionales y sus interconexiones que dan lugar a especificaciones arquitectónicas. Ejemplo: Detalles de hardware transparentes al programador como señales de control, interfaces entre el computador y los periféricos y la tecnología de memoria usada.
Estructura y Funcionamiento de un PC Al hablar de estructura nos referimos al modo en que los computadores están interrelacionados. El funcionamiento es la operación de cada componente individual como parte de la estructura.

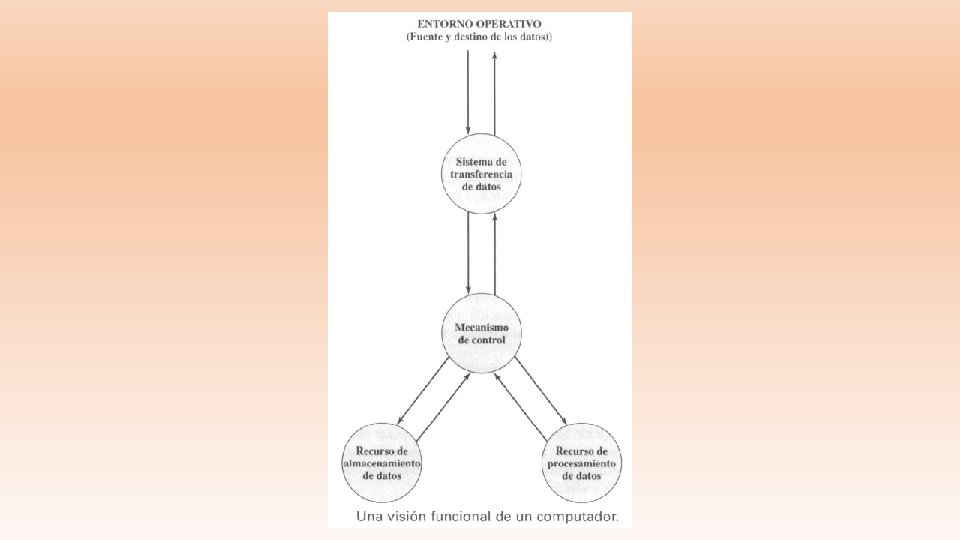

Funciones Básicas Las cuatro funciones básicas que un computador puede llevar a cabo son las siguientes: • • Procesamiento de Datos Almacenamiento de Datos Transferencia de datos Control
Estructura de un PC El computador es una entidad que de alguna manera con su entorno externo. En general, todas sus conexiones con el entorno externo pueden ser clasificadas como dispositivos periféricos o líneas de comunicación. A nivel de estructura interna, hay cuatro componentes estructurales principales: • • Unidad central de procesamiento Memoria principal Entradas y salidas Sistema de interconexión
La unidad central de procesamiento (CPU Central Processing Unit) Controla el funcionamiento del computador y lleva a cabo sus funciones de procesamiento de datos. Frecuentemente se llama el procesador.
La memoria principal Se encarga principalmente de almacenar datos en el computador Las Entradas y Salidas Transfieren datos entre el computador y el entorno externo El sistema de Interconexión Es un mecanismo que proporciona la comunicación entre la CPU, la memoria principal y las entradas y salidas.
Posibles operaciones básicas de un computador
La comunicación a nivel general
Estructura del computador a nivel superior
Relación en el procesamiento
Relación en el procesamiento Pueden que hayan uno o mas de cada uno de estos componentes. La CPU es uno de los componentes mas interesantes y complejos. Sus principales elementos estructurales son: Unidad de control: Controla el funcionamiento de la CPU y por tanto del computador en si. Unidad aritmético lógica (ALU, arithmetic logic unit): lleva a cabo las funciones de procesamiento de datos del computador. Registros: Proporciona almacenamiento interno en la CPU Interconexiones CPU: Son mecanismos que proporcionan comunicación entre la unidad de control, la ALU y los registros.
Relacionamiento en la Unidad de Control
Actividad Entre al siguiente enlace y responde el formulario: https: //docs. google. com/forms/d/e/1 FAIp. QLSe. KO 6 PWGKUs. UZy. M 61 khuj 9 Zel. Ie. Z 4 V 5 c 1 Ft 0 e. Sl 1 Ba. BPFDR x. A/viewform !!Muchos Éxitos!! Silvia Henao.
Los Buses Son circuitos que conectan el procesador central con el resto de los componentes de la computadora. A través de estos llega al procesador la información y las solicitudes de trabajo desde el exterior y permiten transportar hacia afuera los resultados del trabajo realizado.
Niveles de las memorias Nivel 1: Es el primero y donde se apoya el procesador, esta formado por los registros del procesador y la memoria caché, con velocidad elevada pero poca capacidad. Nivel 2: Esta formado por la memoria Principal mucho más grande, mientras mayor sea su capacidad mayor será el rendimiento del computador. Nivel 3: lo forma la Memoria Secundaria ó Auxiliar de una capacidad enorme pero muy lenta. En este nivel se encuentran los dispositivos de almacenamiento como los discos magnéticos(Discos duros), discos compactos(CD), Discos flexibles(disquetes), videodiscos digitales (DVD), zip.
Clasificación de las memorias según su persistencia de información
MUCHAS GRACIAS silviamhenao@gmail. com
