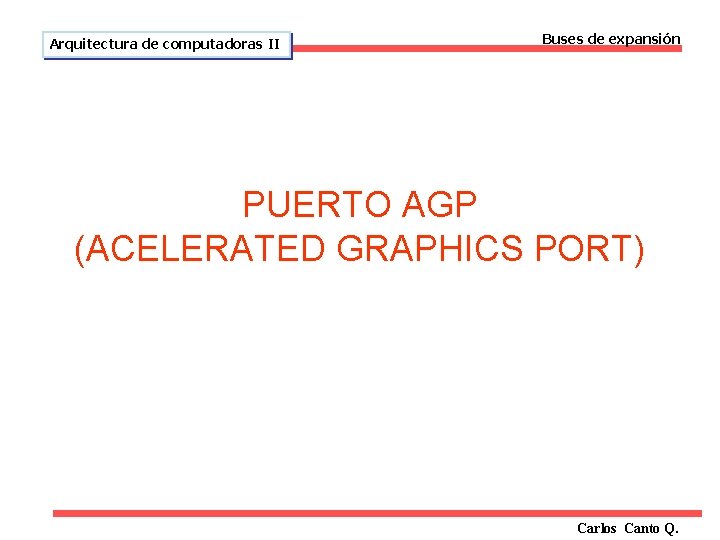

Arquitectura de computadoras II Buses de expansión PUERTO AGP (ACELERATED GRAPHICS PORT) Carlos Canto Q.

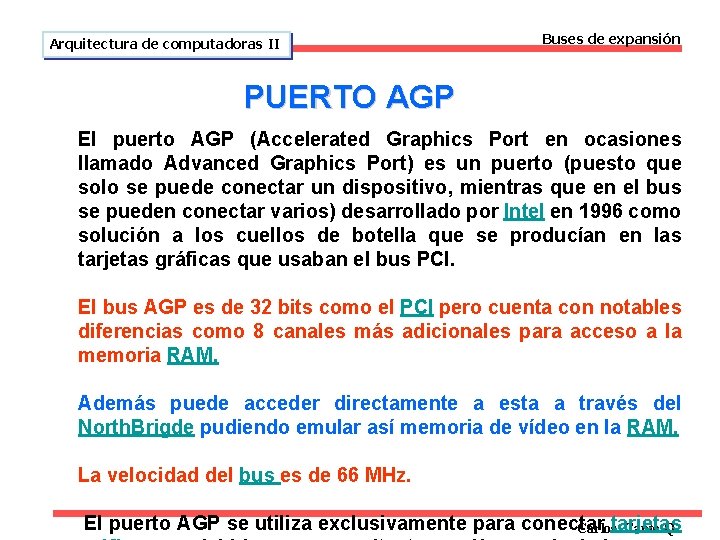

Arquitectura de computadoras II Buses de expansión PUERTO AGP El puerto AGP (Accelerated Graphics Port en ocasiones llamado Advanced Graphics Port) es un puerto (puesto que solo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El bus AGP es de 32 bits como el PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. Además puede acceder directamente a esta a través del North. Brigde pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz. El puerto AGP se utiliza exclusivamente para conectar Carlostarjetas Canto Q.

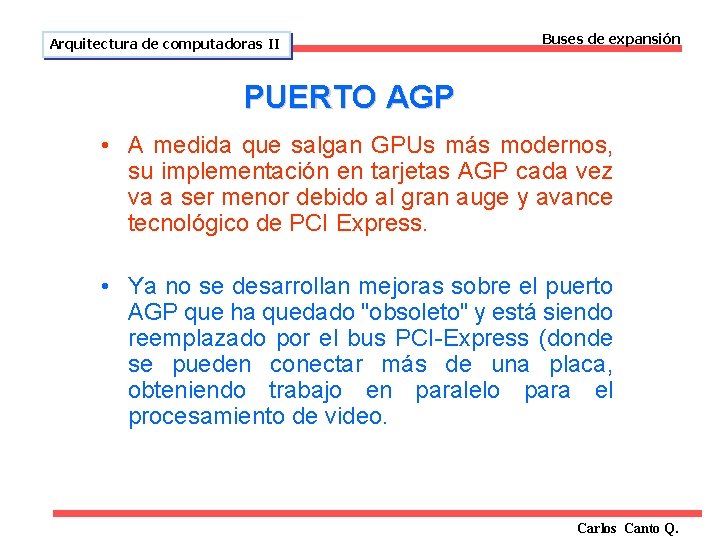

Arquitectura de computadoras II Buses de expansión PUERTO AGP • A medida que salgan GPUs más modernos, su implementación en tarjetas AGP cada vez va a ser menor debido al gran auge y avance tecnológico de PCI Express. • Ya no se desarrollan mejoras sobre el puerto AGP que ha quedado "obsoleto" y está siendo reemplazado por el bus PCI-Express (donde se pueden conectar más de una placa, obteniendo trabajo en paralelo para el procesamiento de video. Carlos Canto Q.

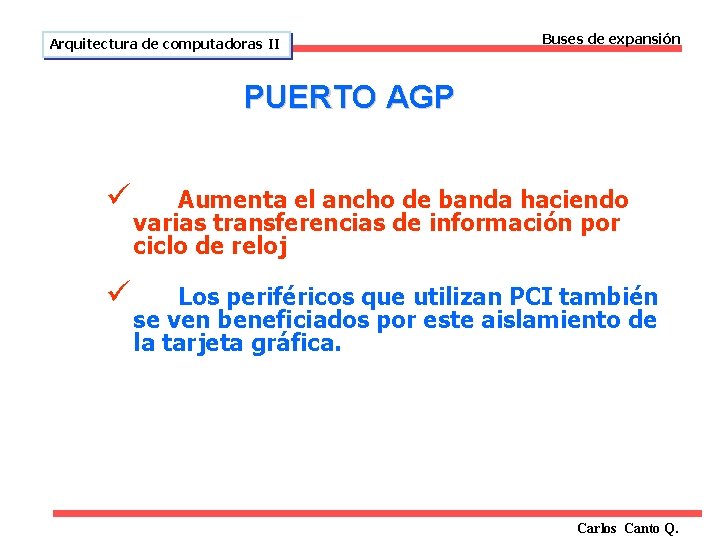

Arquitectura de computadoras II Buses de expansión PUERTO AGP ü Aumenta el ancho de banda haciendo varias transferencias de información por ciclo de reloj ü Los periféricos que utilizan PCI también se ven beneficiados por este aislamiento de la tarjeta gráfica. Carlos Canto Q.

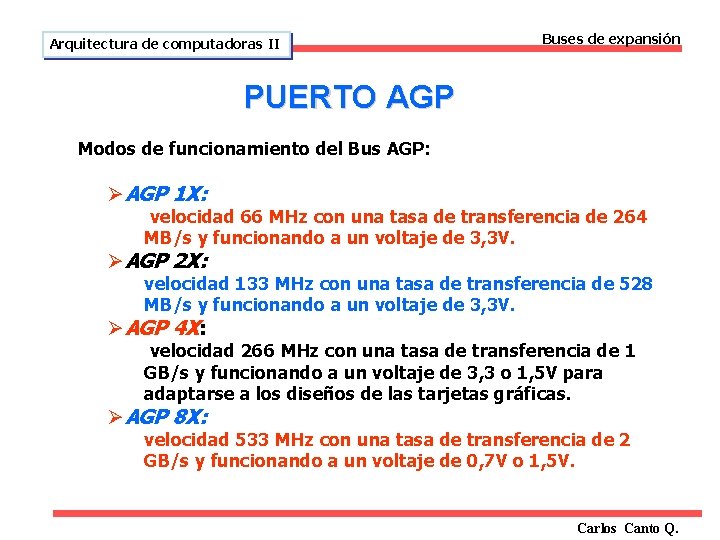

Arquitectura de computadoras II Buses de expansión PUERTO AGP Modos de funcionamiento del Bus AGP: ØAGP 1 X: velocidad 66 MHz con una tasa de transferencia de 264 MB/s y funcionando a un voltaje de 3, 3 V. ØAGP 2 X: velocidad 133 MHz con una tasa de transferencia de 528 MB/s y funcionando a un voltaje de 3, 3 V. ØAGP 4 X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3, 3 o 1, 5 V para adaptarse a los diseños de las tarjetas gráficas. ØAGP 8 X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0, 7 V o 1, 5 V. Carlos Canto Q.

Arquitectura de computadoras II Buses de expansión Buses en una IBM PC Puente Norte Puente Sur Carlos Canto Q.

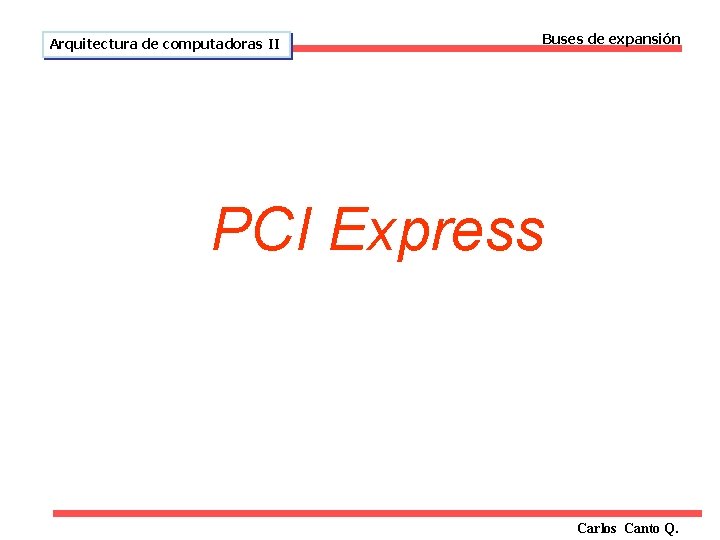

Arquitectura de computadoras II Buses de expansión PCI Express Carlos Canto Q.

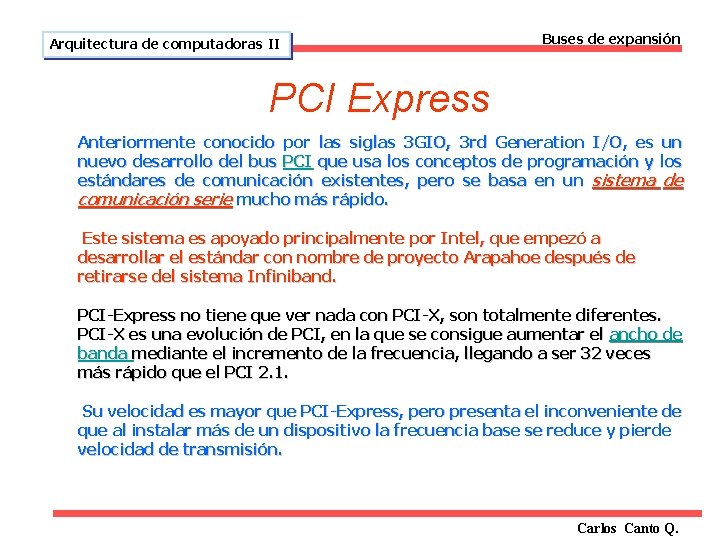

Arquitectura de computadoras II Buses de expansión PCI Express Anteriormente conocido por las siglas 3 GIO, 3 rd Generation I/O, es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband. PCI-Express no tiene que ver nada con PCI-X, son totalmente diferentes. PCI-X es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2. 1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión. Carlos Canto Q.

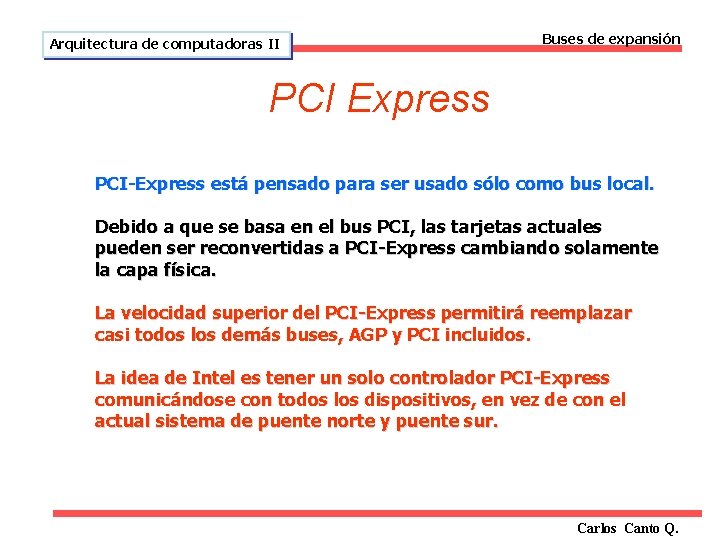

Arquitectura de computadoras II Buses de expansión PCI Express PCI-Express está pensado para ser usado sólo como bus local. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur. Carlos Canto Q.

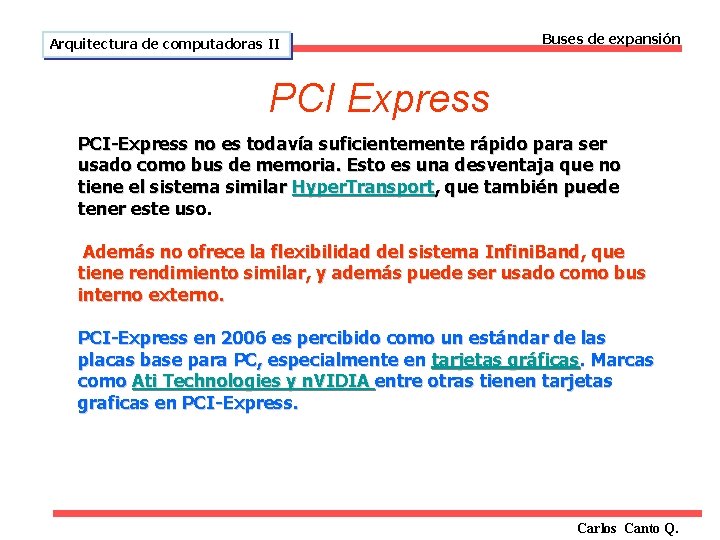

Arquitectura de computadoras II Buses de expansión PCI Express PCI-Express no es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar Hyper. Transport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema Infini. Band, que tiene rendimiento similar, y además puede ser usado como bus interno externo. PCI-Express en 2006 es percibido como un estándar de las placas base para PC, especialmente en tarjetas gráficas. Marcas como Ati Technologies y n. VIDIA entre otras tienen tarjetas graficas en PCI-Express. Carlos Canto Q.

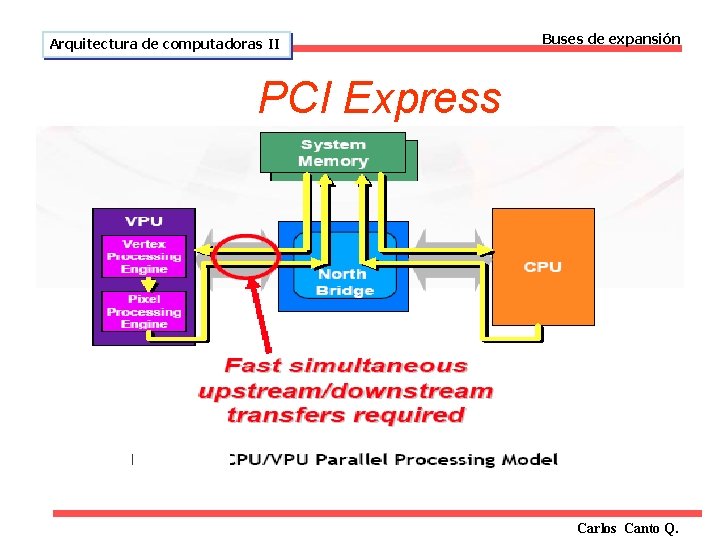

Arquitectura de computadoras II Buses de expansión PCI Express Carlos Canto Q.

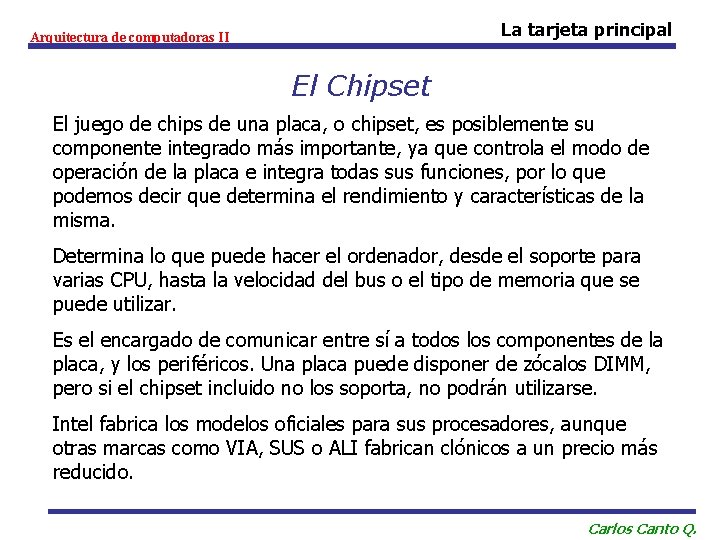

La tarjeta principal Arquitectura de computadoras II El Chipset El juego de chips de una placa, o chipset, es posiblemente su componente integrado más importante, ya que controla el modo de operación de la placa e integra todas sus funciones, por lo que podemos decir que determina el rendimiento y características de la misma. Determina lo que puede hacer el ordenador, desde el soporte para varias CPU, hasta la velocidad del bus o el tipo de memoria que se puede utilizar. Es el encargado de comunicar entre sí a todos los componentes de la placa, y los periféricos. Una placa puede disponer de zócalos DIMM, pero si el chipset incluido no los soporta, no podrán utilizarse. Intel fabrica los modelos oficiales para sus procesadores, aunque otras marcas como VIA, SUS o ALI fabrican clónicos a un precio más reducido. Carlos Canto Q.

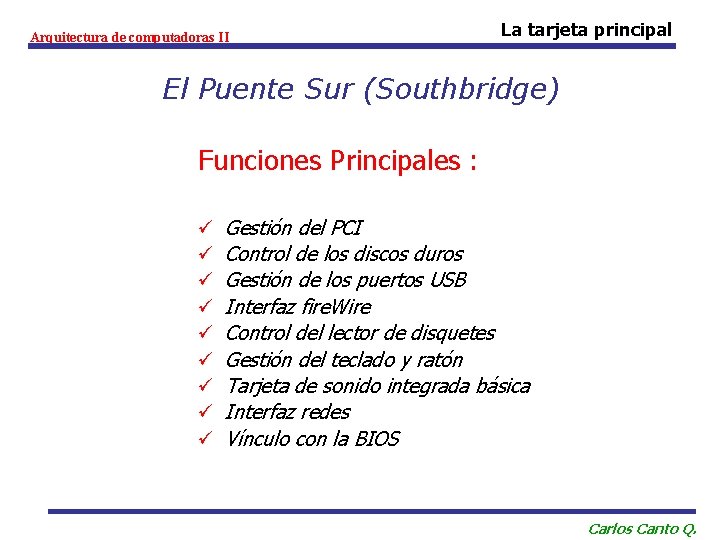

Arquitectura de computadoras II La tarjeta principal El Puente Sur (Southbridge) Funciones Principales : ü ü ü ü ü Gestión del PCI Control de los discos duros Gestión de los puertos USB Interfaz fire. Wire Control del lector de disquetes Gestión del teclado y ratón Tarjeta de sonido integrada básica Interfaz redes Vínculo con la BIOS Carlos Canto Q.

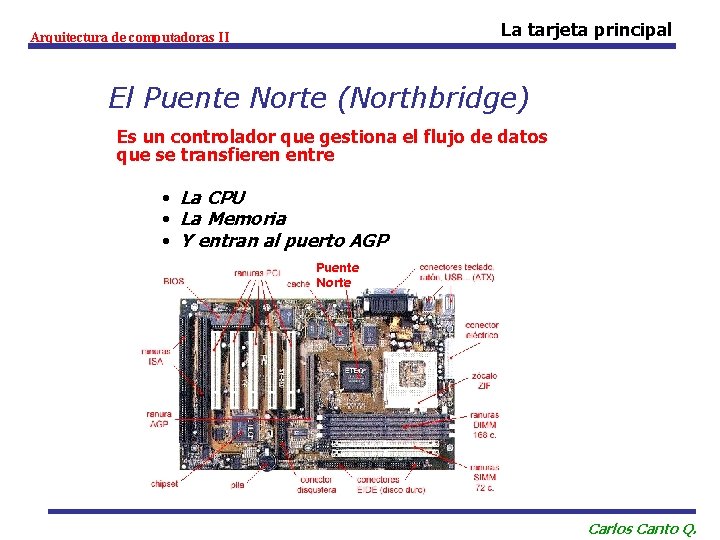

La tarjeta principal Arquitectura de computadoras II El Puente Norte (Northbridge) Es un controlador que gestiona el flujo de datos que se transfieren entre • La CPU • La Memoria • Y entran al puerto AGP Puente Norte Carlos Canto Q.

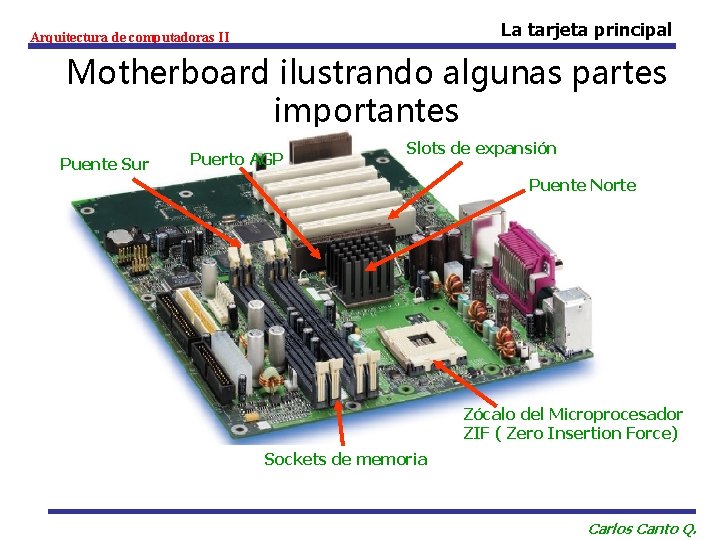

La tarjeta principal Arquitectura de computadoras II Motherboard ilustrando algunas partes importantes Puente Sur Puerto AGP Slots de expansión Puente Norte Zócalo del Microprocesador ZIF ( Zero Insertion Force) Sockets de memoria Carlos Canto Q.

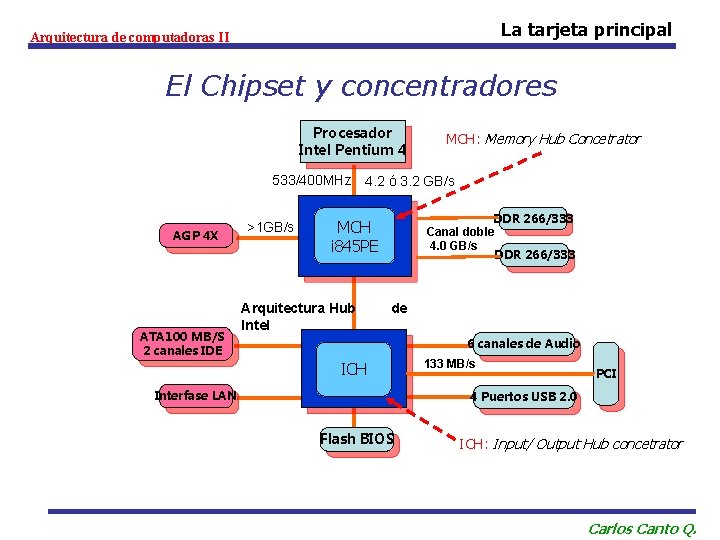

La tarjeta principal Arquitectura de computadoras II El Chipset y concentradores Procesador Intel Pentium 4 MCH: Memory Hub Concetrator 533/400 MHz 4. 2 ó 3. 2 GB/s AGP 4 X ATA 100 MB/S 2 canales IDE >1 GB/s DDR 266/333 Canal doble 4. 0 GB/s DDR 266/333 MCH i 845 PE Arquitectura Hub Intel de 6 canales de Audio ICH Interfase LAN 133 MB/s PCI 4 Puertos USB 2. 0 Flash BIOS ICH: Input/ Output Hub concetrator Carlos Canto Q.

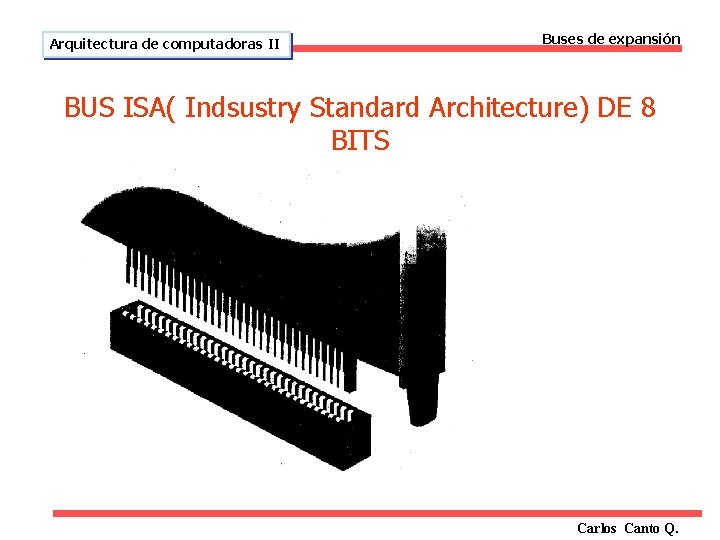

Arquitectura de computadoras II Buses de expansión BUS ISA( Indsustry Standard Architecture) DE 8 BITS Carlos Canto Q.

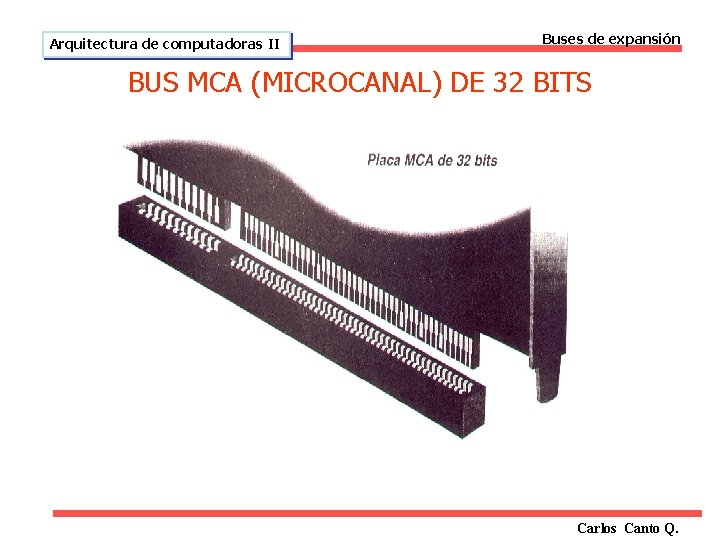

Arquitectura de computadoras II Buses de expansión BUS MCA (MICROCANAL) DE 32 BITS Carlos Canto Q.

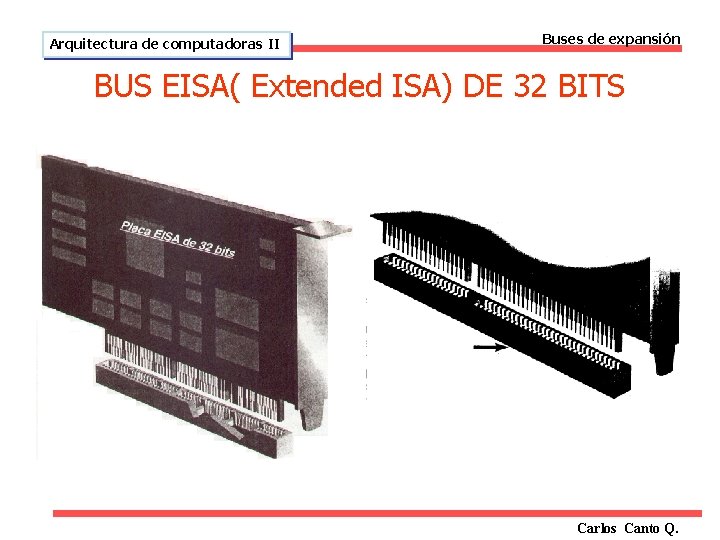

Arquitectura de computadoras II Buses de expansión BUS EISA( Extended ISA) DE 32 BITS Carlos Canto Q.

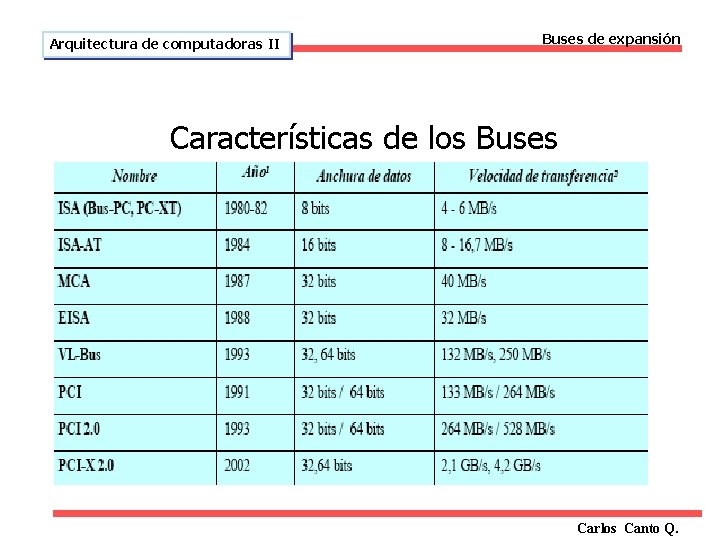

Arquitectura de computadoras II Buses de expansión Características de los Buses Carlos Canto Q.

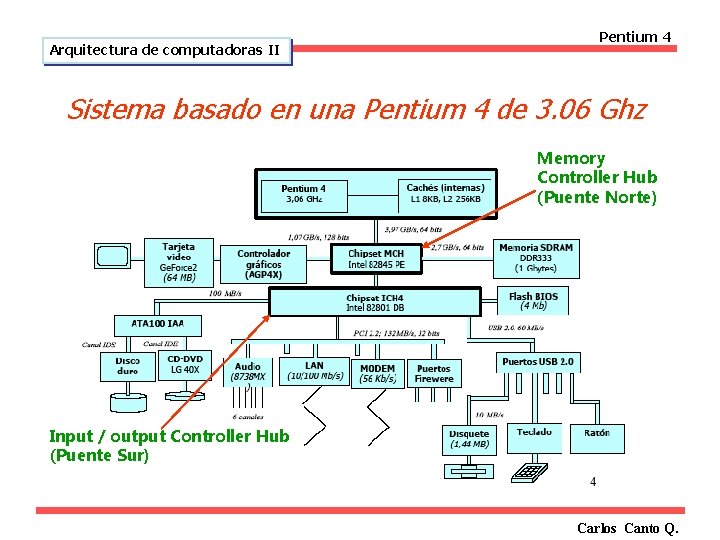

Arquitectura de computadoras II Pentium 4 Sistema basado en una Pentium 4 de 3. 06 Ghz Memory Controller Hub (Puente Norte) Input / output Controller Hub (Puente Sur) Carlos Canto Q.

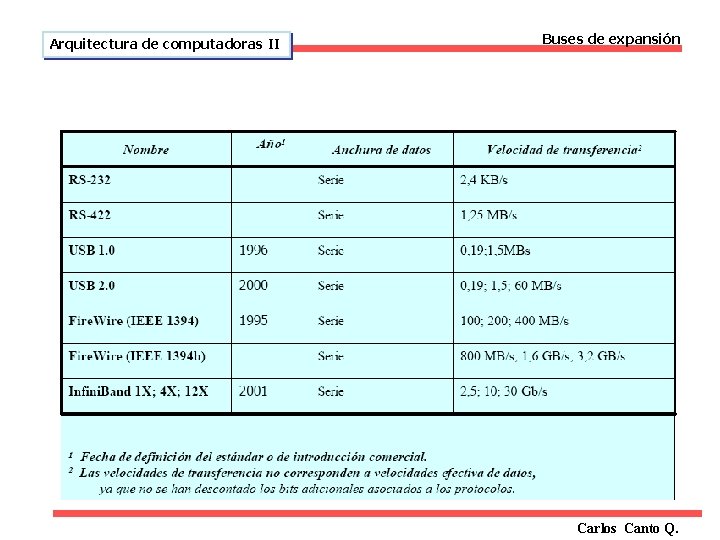

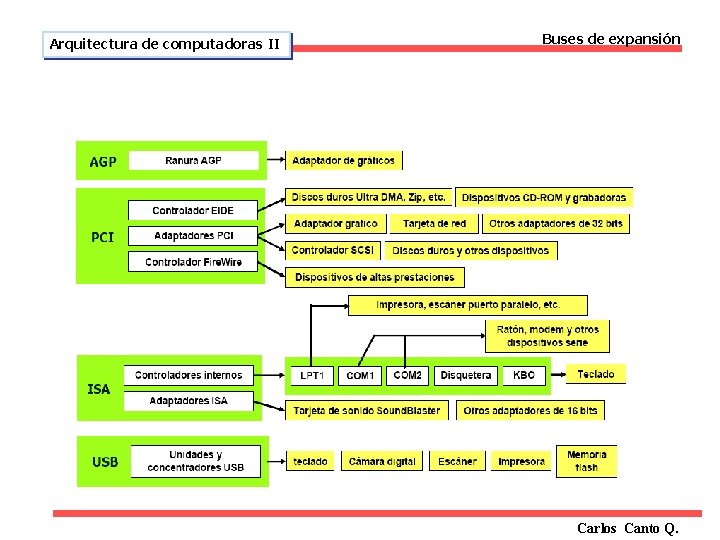

Arquitectura de computadoras II Buses de expansión Carlos Canto Q.
