ARP Address Resolution Protocol LOGO v ARPAddress Resolution

전산정보학부 ARP 권춘우 (Address Resolution Protocol)

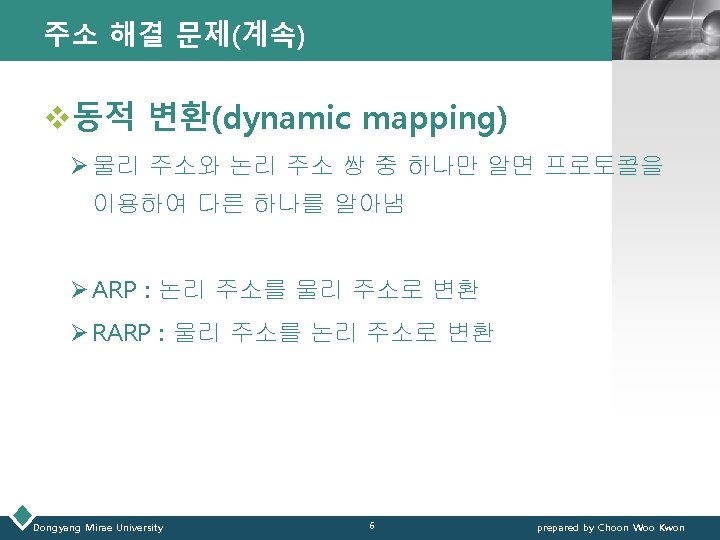

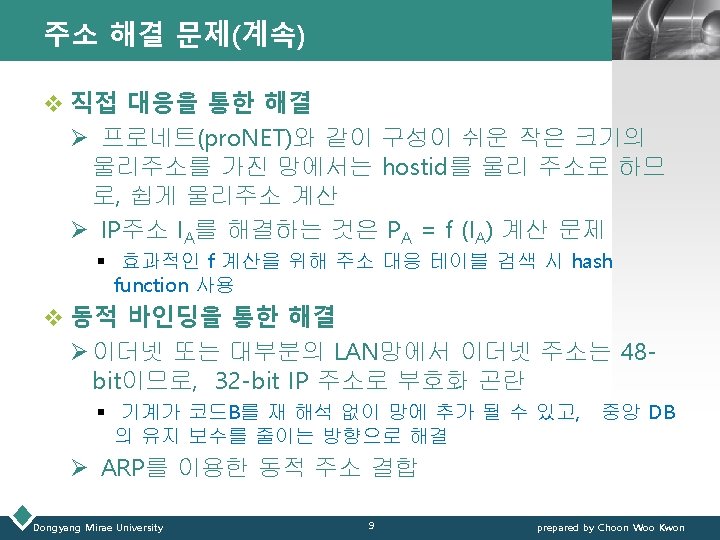

주소 해결 문제(계속) LOGO v ARP(Address Resolution Protocol) v RARP(Reverse Address Resolution Protocol) Dongyang Mirae University 7 prepared by Choon Woo Kwon

ARP 동작 (계속) Dongyang Mirae University LOGO 11 prepared by Choon Woo Kwon

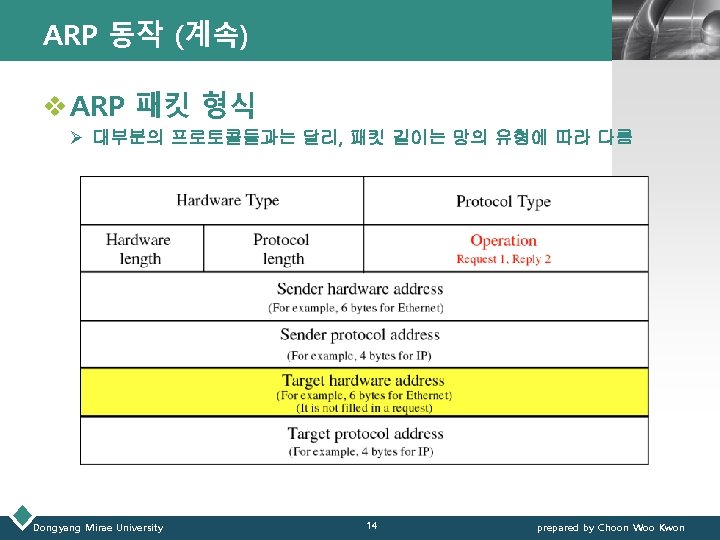

ARP 동작 (계속) LOGO v Hardware type : 네트워크 유형 정의(이더넷 : 1) v Protocol type : 프로토콜 정의(IPv 4 : 080016) v Hardware length : 물리 주소의 바이트 단위 길이 v Protocol length : 논리 주소의 바이트 단위 길이 v Operation : 패킷 유형-ARP 요청(1), ARP 응답(2) v Sender hardware address : 송신자 물리 주소 v Sender protocol address : 송신자 논리 주소 v Target hardware address : 타겟 물리 주소 v Target protocol address : 타겟 논리 주소 Dongyang Mirae University 15 prepared by Choon Woo Kwon

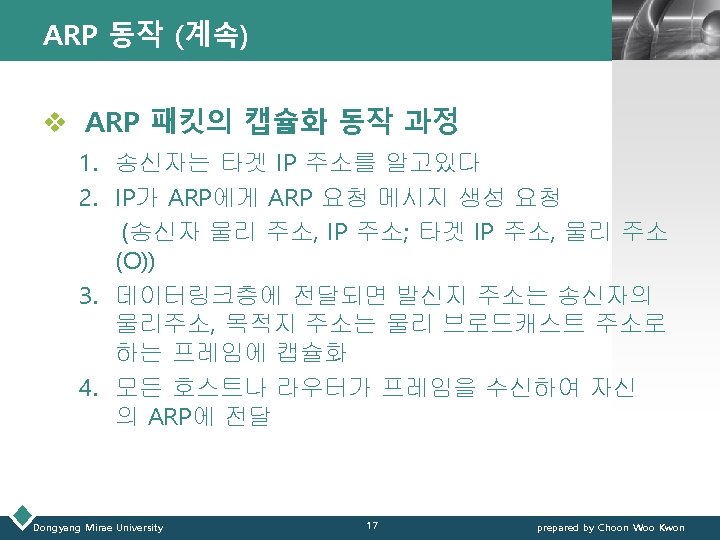

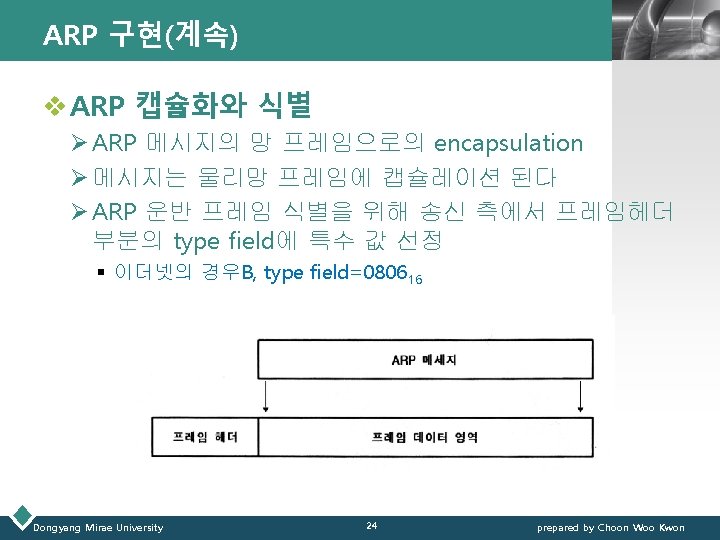

ARP 동작 (계속) LOGO v 캡슐화(Encapsulation) Ø ARP 패킷의 캡슐화 Dongyang Mirae University 16 prepared by Choon Woo Kwon

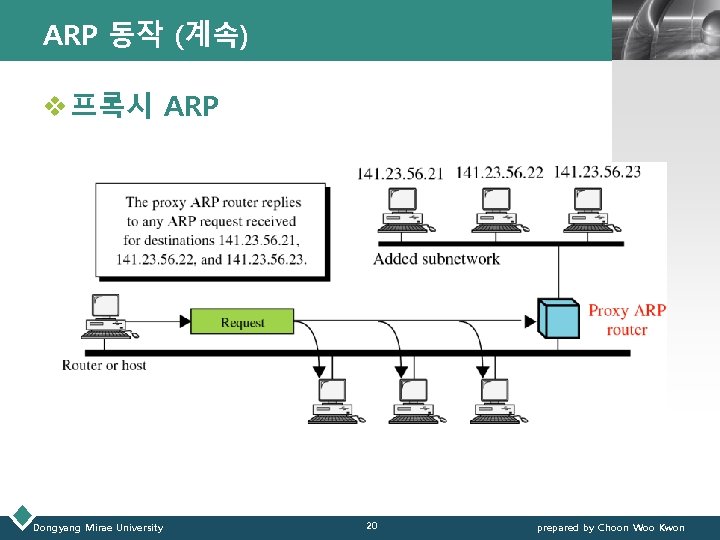

ARP 동작 (계속) LOGO v 프록시 ARP Dongyang Mirae University 20 prepared by Choon Woo Kwon

ARP 구현 예시 LOGO Hardware type Hardware length Protocol type Protocol length Operation Sender hardware address Sender protocol address Target hardware address Target protocol address Dongyang Mirae University 25 prepared by Choon Woo Kwon
