ARGWELD Elastyczne komory spawalnicze w 12 2010 ARGWELD

ARGWELD® Elastyczne komory spawalnicze & w. 12 -2010

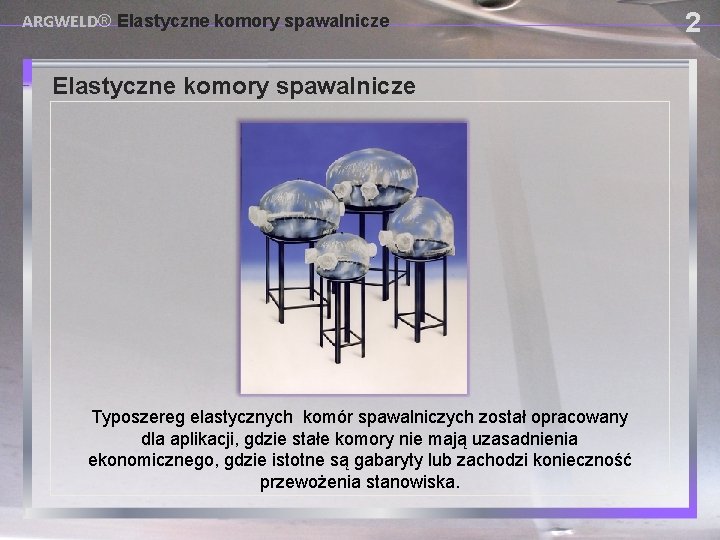

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Typoszereg elastycznych komór spawalniczych został opracowany dla aplikacji, gdzie stałe komory nie mają uzasadnienia ekonomicznego, gdzie istotne są gabaryty lub zachodzi konieczność przewożenia stanowiska. 2

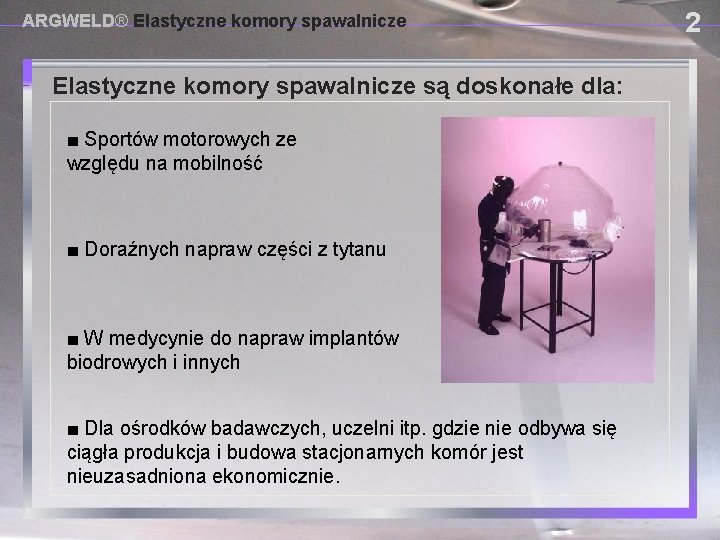

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMSsą doskonałe dla: ■ Sportów motorowych ze względu na mobilność ■ Doraźnych napraw części z tytanu ■ W medycynie do napraw implantów biodrowych i innych ■ Dla ośrodków badawczych, uczelni itp. gdzie nie odbywa się ciągła produkcja i budowa stacjonarnych komór jest nieuzasadniona ekonomicznie. 2

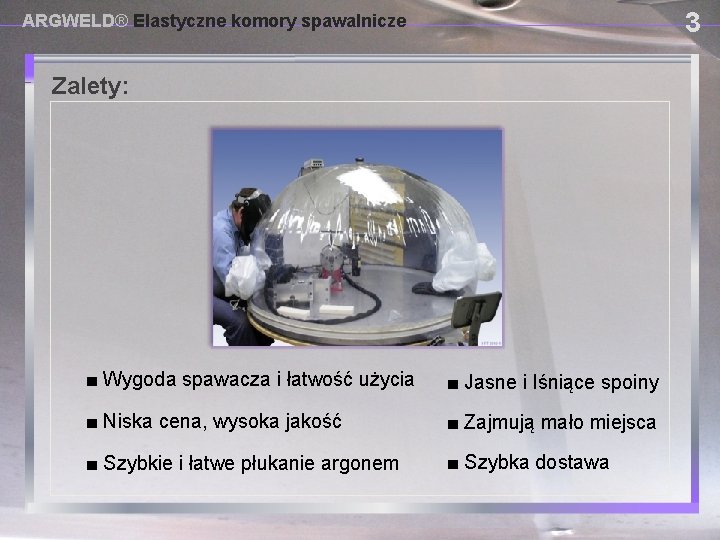

3 ARGWELD® Elastyczne komory spawalnicze Zalety: USING PROVISIONAL DAM SYSTEMS ■ Wygoda spawacza i łatwość użycia ■ Jasne i lśniące spoiny ■ Niska cena, wysoka jakość ■ Zajmują mało miejsca ■ Szybkie i łatwe płukanie argonem ■ Szybka dostawa

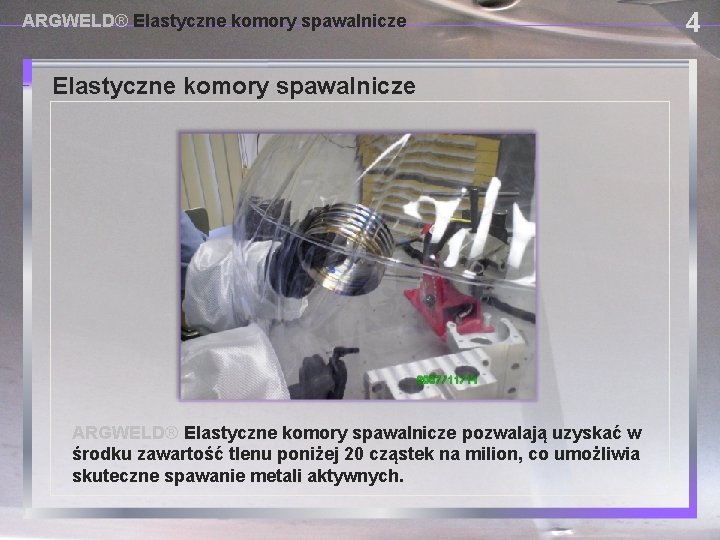

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS ARGWELD® Elastyczne komory spawalnicze pozwalają uzyskać w środku zawartość tlenu poniżej 20 cząstek na milion, co umożliwia skuteczne spawanie metali aktywnych. 4

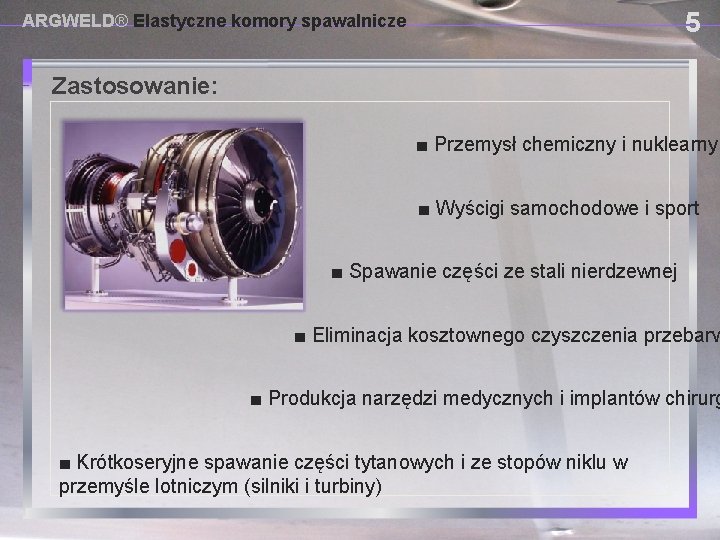

5 ARGWELD® Elastyczne komory spawalnicze Zastosowanie: USING PROVISIONAL DAM SYSTEMS ■ Przemysł chemiczny i nuklearny ■ Wyścigi samochodowe i sport ■ Spawanie części ze stali nierdzewnej ■ Eliminacja kosztownego czyszczenia przebarw ■ Produkcja narzędzi medycznych i implantów chirurg ■ Krótkoseryjne spawanie części tytanowych i ze stopów niklu w przemyśle lotniczym (silniki i turbiny)

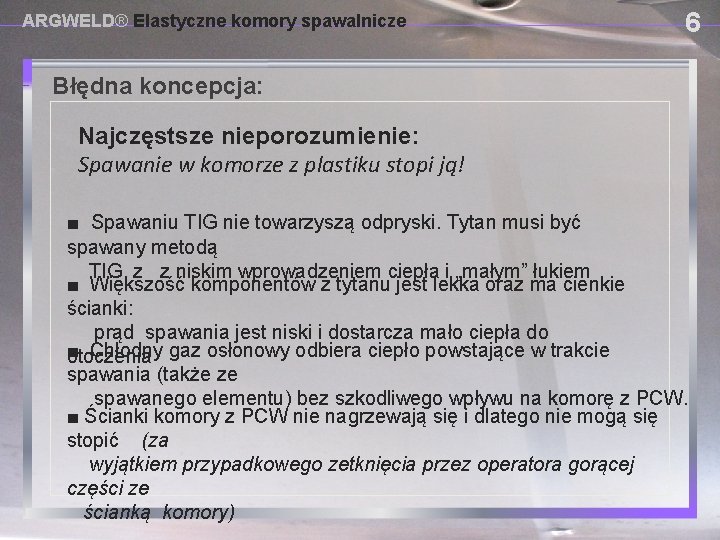

ARGWELD® Elastyczne komory spawalnicze 6 Błędna koncepcja: DAM SYSTEMS USING PROVISIONAL Najczęstsze nieporozumienie: Spawanie w komorze z plastiku stopi ją! ■ Spawaniu TIG nie towarzyszą odpryski. Tytan musi być spawany metodą TIG z z niskim wprowadzeniem ciepła i „małym” łukiem ■ Większość komponentów z tytanu jest lekka oraz ma cienkie ścianki: prąd spawania jest niski i dostarcza mało ciepła do ■ Chłodny gaz osłonowy odbiera ciepło powstające w trakcie otoczenia spawania (także ze spawanego elementu) bez szkodliwego wpływu na komorę z PCW. ■ Ścianki komory z PCW nie nagrzewają się i dlatego nie mogą się stopić (za wyjątkiem przypadkowego zetknięcia przez operatora gorącej części ze ścianką komory)

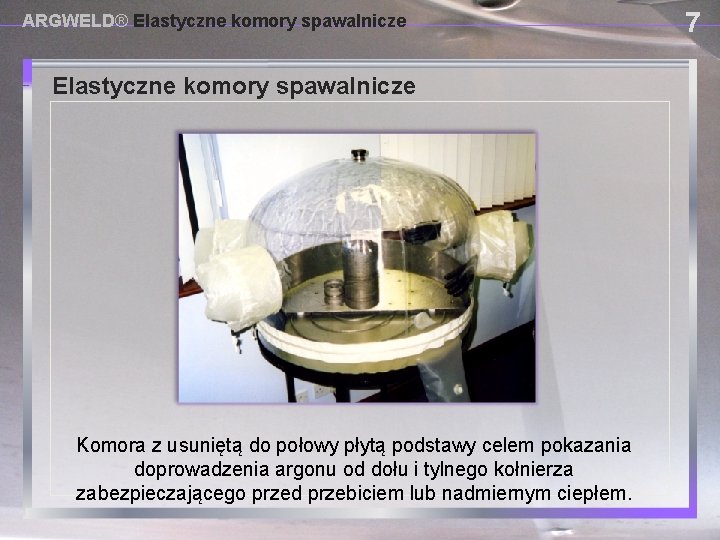

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Komora z usuniętą do połowy płytą podstawy celem pokazania doprowadzenia argonu od dołu i tylnego kołnierza zabezpieczającego przed przebiciem lub nadmiernym ciepłem. 7

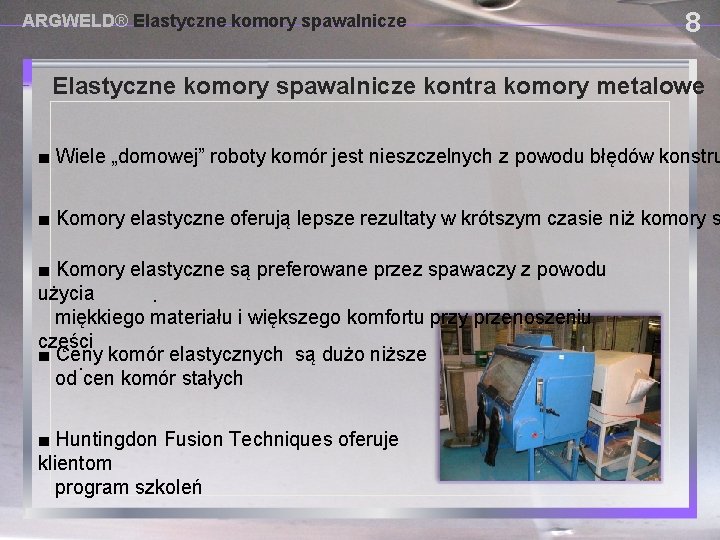

ARGWELD® Elastyczne komory spawalnicze 8 Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMSkontra komory metalowe ■ Wiele „domowej” roboty komór jest nieszczelnych z powodu błędów konstru ■ Komory elastyczne oferują lepsze rezultaty w krótszym czasie niż komory s ■ Komory elastyczne są preferowane przez spawaczy z powodu użycia. miękkiego materiału i większego komfortu przy przenoszeniu części ■ Ceny komór elastycznych są dużo niższe. od cen komór stałych ■ Huntingdon Fusion Techniques oferuje klientom program szkoleń

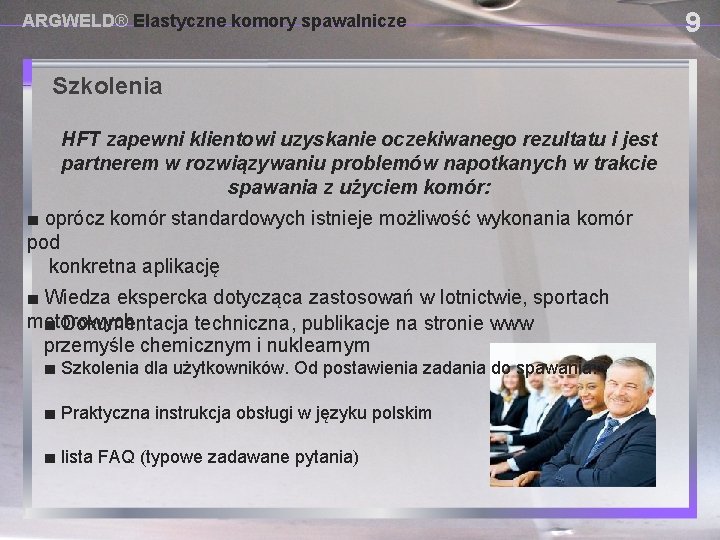

ARGWELD® Elastyczne komory spawalnicze Szkolenia USING PROVISIONAL DAM SYSTEMS HFT zapewni klientowi uzyskanie oczekiwanego rezultatu i jest partnerem w rozwiązywaniu problemów napotkanych w trakcie spawania z użyciem komór: ■ oprócz komór standardowych istnieje możliwość wykonania komór pod konkretna aplikację ■ Wiedza ekspercka dotycząca zastosowań w lotnictwie, sportach motorowych, ■ Dokumentacja techniczna, publikacje na stronie www przemyśle chemicznym i nuklearnym ■ Szkolenia dla użytkowników. Od postawienia zadania do spawania. ■ Praktyczna instrukcja obsługi w języku polskim ■ lista FAQ (typowe zadawane pytania) 9

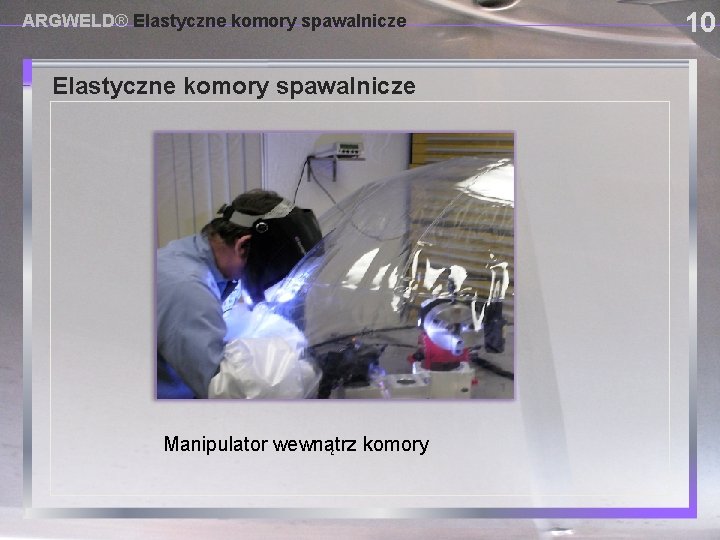

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Manipulator wewnątrz komory 10

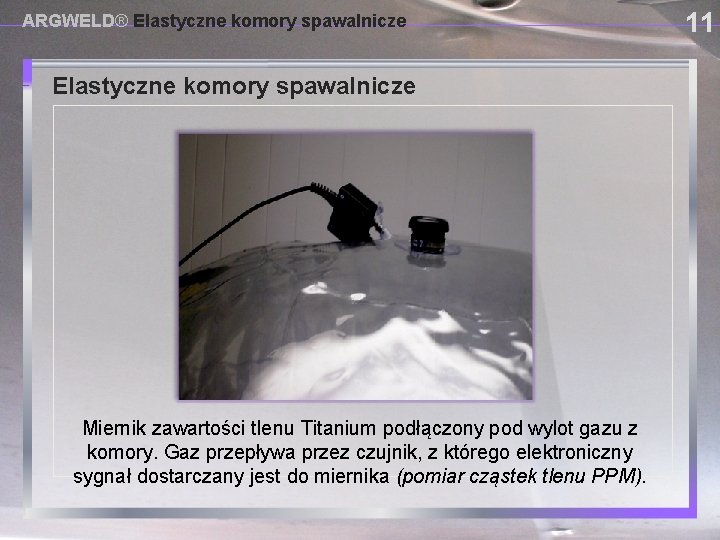

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Miernik zawartości tlenu Titanium podłączony pod wylot gazu z komory. Gaz przepływa przez czujnik, z którego elektroniczny sygnał dostarczany jest do miernika (pomiar cząstek tlenu PPM). 11

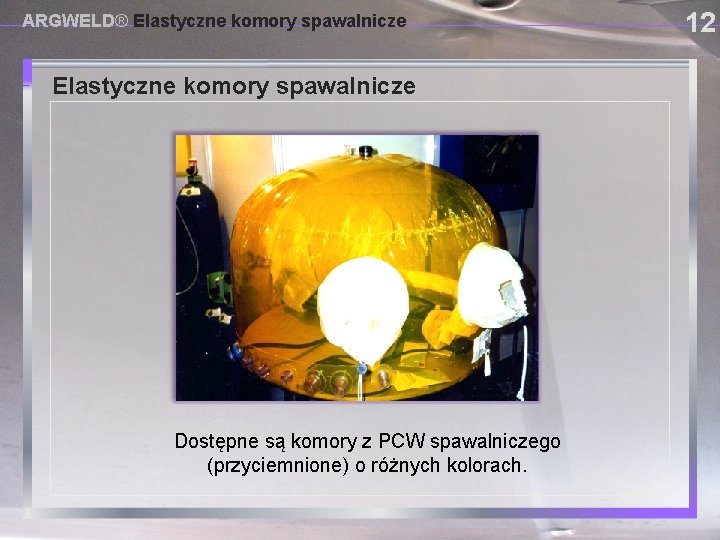

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Dostępne są komory z PCW spawalniczego (przyciemnione) o różnych kolorach. 12

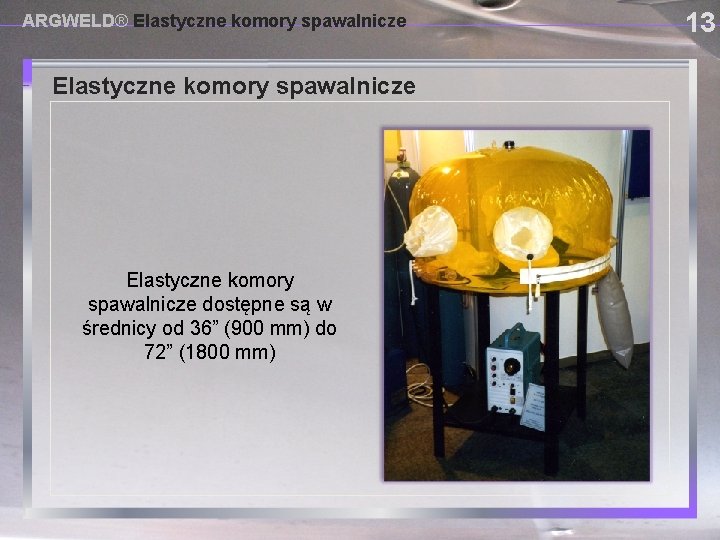

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Elastyczne komory spawalnicze dostępne są w średnicy od 36” (900 mm) do 72” (1800 mm) 13

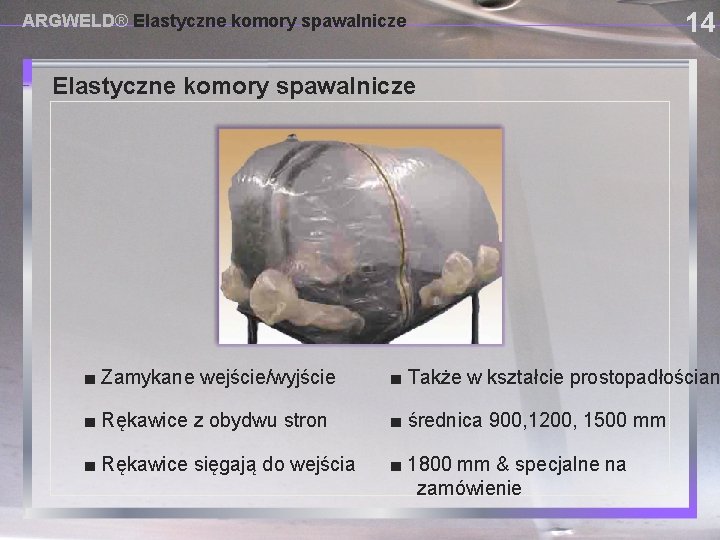

ARGWELD® Elastyczne komory spawalnicze 14 Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS ■ Zamykane wejście/wyjście ■ Także w kształcie prostopadłościan ■ Rękawice z obydwu stron ■ średnica 900, 1200, 1500 mm ■ Rękawice sięgają do wejścia ■ 1800 mm & specjalne na zamówienie

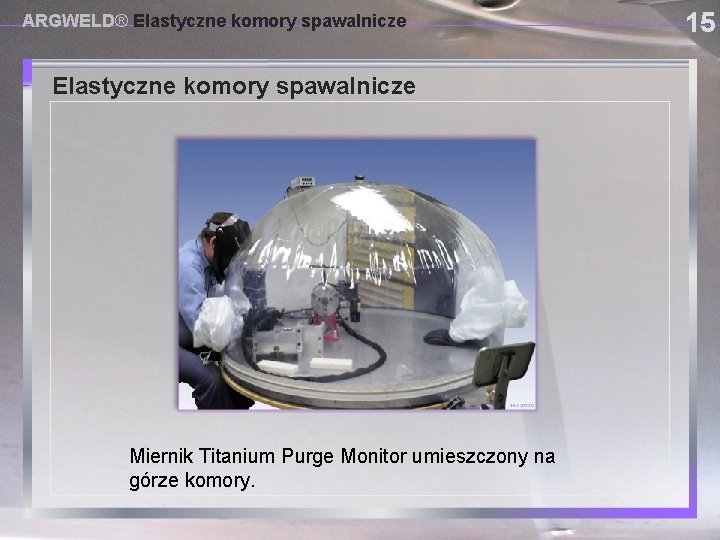

ARGWELD® Elastyczne komory spawalnicze USING PROVISIONAL DAM SYSTEMS Miernik Titanium Purge Monitor umieszczony na górze komory. 15

ARGWELD® Dziękujemy 2010 All photos courtesy of Huntingdon Fusion Techniques Limited, UK.
