ARGUS 4 Wärmebildkamera für den Feuerwehreinsatz Gebietsverkaufsleiter Löschsysteme und Ausrüstung Heiko Reuse
Einsatzbereiche Eine Wärmebildkamera wandelt die Wärmestrahlung, die Objekte und Menschen abgeben, in ein sichtbares Bild um. Mit der ARGUS® 4 -HR 320 PROFESSIONAL können Sie: ■ durch dichten Rauch und in Dunkelheit sehen ■ den Brandherd und die Ausbreitung des Brandes sofort erkennen ■ bei Such- und Rettungsaktionen Verunfallte rascher finden ■ auch bei Null-Sicht ein deutliches Bild vom Einsatzort erhalten ■ Ihre eigene Mobilität und Sicherheit im Einsatz steigern Präsentationsthema, Datum, Folie 2
ARGUS® 4 -HR 320 PROFESSIONAL WÄRMEBILDKAMERA mit einer Auflösung 320 x 240 ■ Sensor ungekühlter Mikrobolometer ■ Sensor-Material a. Si (amorphes Silizium) ■ Detektor-Hersteller Ulis ■ Auflösungen 320 x 240 Pixel ■ Farbdarstellung 13 verschiedene Farbdarstellungen ■ Temperaturdarstellung < 0, 05°C ■ Bildspeicher 100 Bilder ■ Zoomfunktion 2 fach und 4 fach ■ Spotmesser -40 bis +1000°C ■ Vollautomatisch ■ ARGUS 4 kalibriert automatisch, wenn notwendig („Klick“-Geräusch) ■ ■ ARGUS 4 wählt Empfindlichkeitsmodus automatisch aus Nachträgliches erweiterbar mit diversen Zusatzmodulen (Funkübertragung, Videoaufzeichnung etc. ) Präsentationsthema, Datum, Folie 3

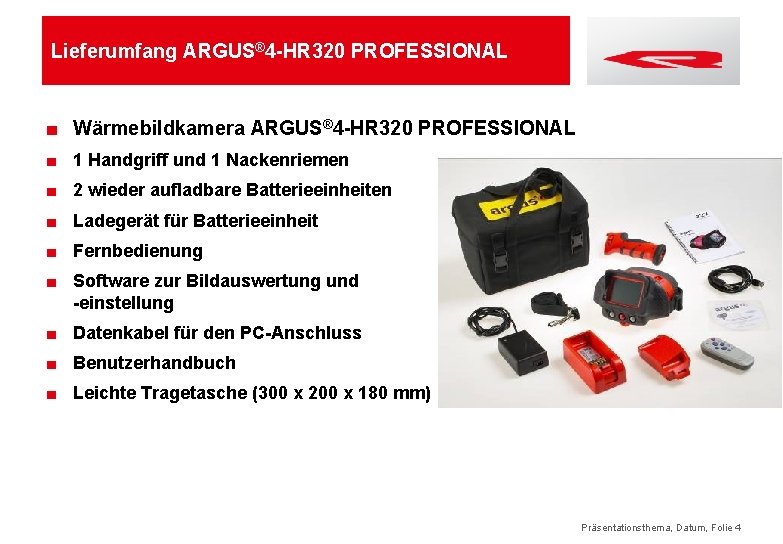

Lieferumfang ARGUS® 4 -HR 320 PROFESSIONAL ■ Wärmebildkamera ARGUS® 4 -HR 320 PROFESSIONAL ■ 1 Handgriff und 1 Nackenriemen ■ 2 wieder aufladbare Batterieeinheiten ■ Ladegerät für Batterieeinheit ■ Fernbedienung ■ Software zur Bildauswertung und -einstellung ■ Datenkabel für den PC-Anschluss ■ Benutzerhandbuch ■ Leichte Tragetasche (300 x 200 x 180 mm) Präsentationsthema, Datum, Folie 4
Startanleitung 1. Akku in das Fach oben auf der ARGUS® 4 einlegen 1. 2. Startknopf (roter Knopf in der Mitte) drücken ■ Rotes Licht an der linken Seite neben dem Bildschirm leuchtet auf ■ Start-up Bildschirm erscheint (Rosenbauer Logo) ■ Nach cirka 5 Sekunden erscheint das Wärmebild ■ „Klick“-Geräusche: ARGUS® 4 kalibriert laufend 2. Präsentationsthema, Datum, Folie 5
Stromversorgung Argus 4 zeigt an, wie lange mit dem Akku noch gearbeitet werden kann Batteriesymbol grün Akku ist voll (je nach Balkenlänge 4 – 1 h) Batteriesymbol orange Achtung, nur mehr 1 Stunde Arbeitszeit Batteriesymbol rot Achtung, nur mehr 30 Minuten Arbeitszeit Batteriesymbol blinkt rot Achtung: nur noch 10 Minuten, bis sich die Kamera selbst ausschaltet Präsentationsthema, Datum, Folie 6
Stromversorgung ■ Akkus alle 2 Wochen aufladen, so sind sie jederzeit gebrauchsfertig und leistungsfähig ■ ■ Ladegerät ist eingeschaltet, so bald es an den Strom angeschlossen ist LED am Ladegerät leuchtet gelb, bis die Batterie eingesetzt wird LED leuchtet orange, während Batterie geladen wird LED leuchtet grün, wenn Batterie voll geladen ist ■ LED blinkt grün: Batterie oder Ladegerät außerhalb des zulässigen Temperaturbereichs (<0°C oder >40°C) Präsentationsthema, Datum, Folie 7
Start-up Bildschirm Feuerwehrlogos und Ortsnamen können auf den Start-up Bildschirm geladen werden ■ erscheint, während des Hochfahrens der Kamera ■ zur Nachverfolgung bei Verlust und zur Personalisierung der Kamera Präsentationsthema, Datum, Folie 8
Neu, leicht, einfach zu bedienen ■ Leichte Kamera: nur 1, 58 kg LCD Schirm ■ Einfach zu bedienen: nur 3 Bedienknöpfe Bildspeicherung (bis zu 100 Bilder) es wird Angezeigt das wievielte Bild gemacht wurde 22/100 Ein/Aus Schalter mit verzögerter Ausschaltfunktion Zoom (2 x und 4 x digital) Aktivierung der optional erhältlichen Funkübertragung oder Videoaufzeichnung durch langes gedrückt halten Präsentationsthema, Datum, Folie 9
ARGUS® 4 -HR 320 PROFESSIONAL im Überblick Akkuentriegelungsknopf Akku USBSchnittstelle Seitenriemen Umgebungstemperatursensor Abnehmbarer Handgriff Präsentationsthema, Datum, Folie 10
Halte- und Tragemöglichkeiten Die ergonomische Form der ARGUS® 4 ermöglicht das problemlose Halten mit einer oder beiden Händen. Zum Befestigen des Haltegriffs muss der Führungsstift des Griffs in die ARGUS® 4 gesetzt und anschließend die Befestigungsschraube im Uhrzeigersinn gedreht werden, bis der Griff fest sitzt. Der Nackengurt aus NOMEX kann vorne an der Kamera eingehängt werden. Präsentationsthema, Datum, Folie 11

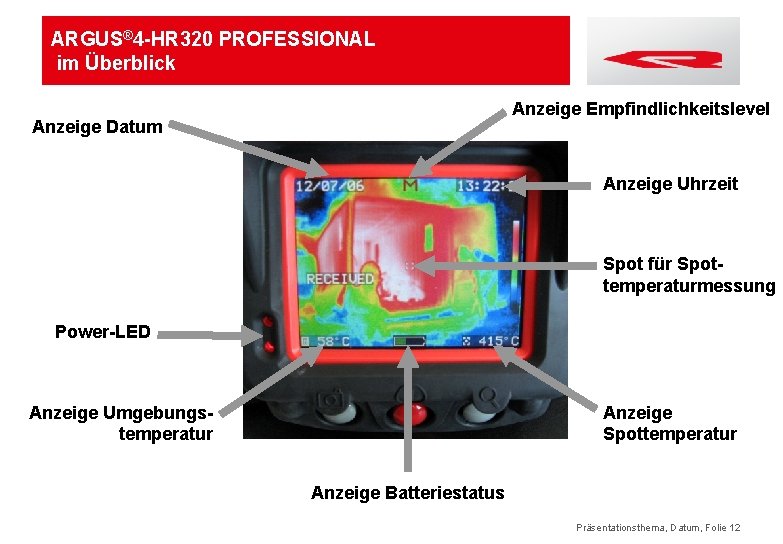

ARGUS® 4 -HR 320 PROFESSIONAL im Überblick Anzeige Empfindlichkeitslevel Anzeige Datum Anzeige Uhrzeit Spot für Spottemperaturmessung Power-LED Anzeige Spottemperatur Anzeige Umgebungstemperatur Anzeige Batteriestatus Präsentationsthema, Datum, Folie 12
Temperaturdarstellung am Display: Umgebungstemperatur ■ Sensor an der Vorderseite der Kamera ■ Messung von -15°C bis +150°C ■ wird am Display links unten angezeigt fällt Temperatur unter -15°C: am Display erscheint „---“ steigt Temperatur auf über +150°C: am Display erscheint „+++“ Präsentationsthema, Datum, Folie 13
Temperaturdarstellung am Display: Spottemperatur ■ „Spot“ in der Mitte des Displays ■ Messung von -40°C bis +1. 000°C ■ wird am Display rechts unten angezeigt ■ zum Aufspüren möglicher Gefahrenquellen (z. B. heiße Gasflaschen oder Tanks) steigt Temperatur auf über +1. 000°C: am Display erscheint „+++“ Präsentationsthema, Datum, Folie 14
Bildspeicherung für 100 Bilder Durch Drücken des linken Knopfs können Sie ein Bild machen, das in der Wärmebildkamera ARGUS® 4 gespeichert wird. Die Kamera speichert bei jedem Bild automatisch wichtige Informationen mit: ■ An welchem Tag wurde das Bild gemacht? ■ Um welche Uhrzeit wurde das Bild gemacht? ■ Bei welcher Spot- und Umgebungstemperatur wurde das Bild gemacht? ■ Mit der Fernbedienung können Bilder an der Einsatzstelle aufgerufen und gelöscht werden ■ Mit Software runterladen und als. bmp und. jpg gespeichert werden Präsentationsthema, Datum, Folie 15
Zoom Rechter Button auf der Displayseite der Kamera löst ZOOM aus ■ ARGUS® 4 -320 STANDARD 2 -fach Normal Ansicht ■ ARGUS® 4 -HR 320 PROFESSIONAL 2 -fach und 4 -fach ■ Bereiche aus der Entfernung werden heran gezoomt 2 fach Zoom Ansicht ■ Erkundung und Identifizierung von Brandherden und Gefahren 4 fach Zoom Ansicht Präsentationsthema, Datum, Folie 16

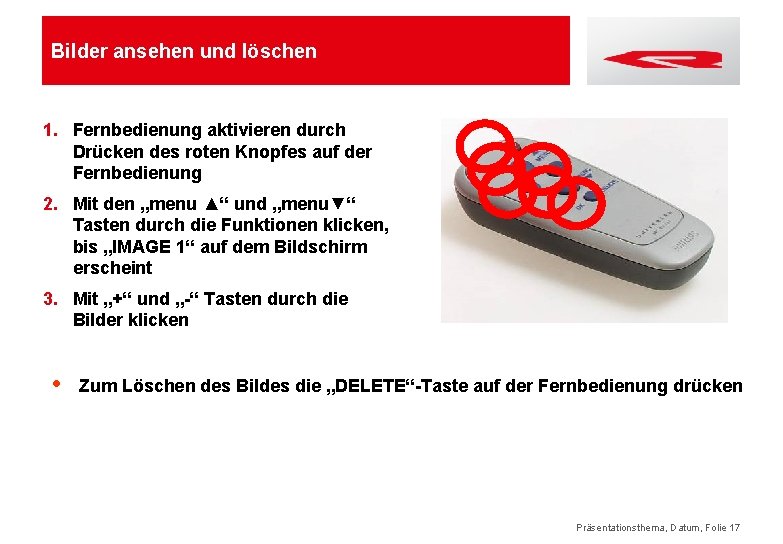

Bilder ansehen und löschen 1. Fernbedienung aktivieren durch Drücken des roten Knopfes auf der Fernbedienung 2. Mit den „menu ▲“ und „menu▼“ Tasten durch die Funktionen klicken, bis „IMAGE 1“ auf dem Bildschirm erscheint 3. Mit „+“ und „-“ Tasten durch die Bilder klicken Zum Löschen des Bildes die „DELETE“-Taste auf der Fernbedienung drücken Präsentationsthema, Datum, Folie 17
Sonstige Einstellungen mit der Fernbedienung ■ Einstellen von Datum und Uhrzeit „ZEIT & DATUM EINSTELLEN“ ■ Textfarbe am Display „SCHRIFTFARBE WEISS“ oder „SCHRIFTFARBE SCHWARZ“ ■ „HELLIGKEIT“ des Bildschirms ■ Temperatureinheit: Darstellung in Grad Celsius oder Fahrenheit ■ Sprachauswahl: Deutsch, Englisch, Französisch Präsentationsthema, Datum, Folie 18
Kamera und Computer verbinden An der Vorderseite der Kamera links neben der Linse befindet sich der RS 232 Datenstecker. ■ Entfernen Sie den Sicherheitsstoppel und verbinden Sie die Kamera mit dem mitgelieferten Datenkabel. ■ Verbinden Sie das Datenkabel über den USB-Eingang mit Ihrem PC/Laptop. ■ Öffnen Sie das „Argus 4 -Softwareprogramm“ auf Ihrem PC. Präsentationsthema, Datum, Folie 19

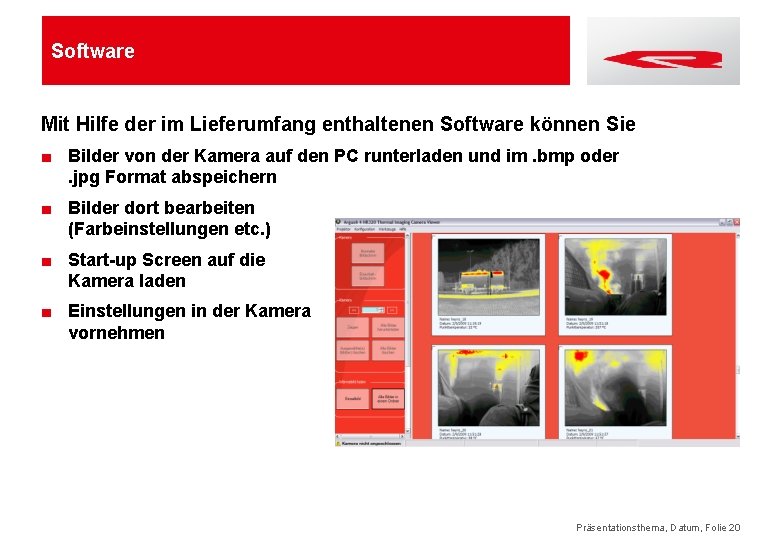

Software Mit Hilfe der im Lieferumfang enthaltenen Software können Sie ■ Bilder von der Kamera auf den PC runterladen und im. bmp oder. jpg Format abspeichern ■ Bilder dort bearbeiten (Farbeinstellungen etc. ) ■ Start-up Screen auf die Kamera laden ■ Einstellungen in der Kamera vornehmen Präsentationsthema, Datum, Folie 20
Farbdarstellungen auswählen ■ 13 verschiedene Farbdarstellungsmöglichkeiten sind möglich ■ Auswahl mit der Fernbedienung: mit „+“ und „-“ Tasten GRAUSKALA (WH) Weiß-Grau-Abstufungen ohne Färbung heißeste Elemente weiß (WH = White Hot) GRAUSKALA (BH) Schwarz-Grau-Abstufungen ohne Färbung heißeste Elemente schwarz (BH = Black Hot) Präsentationsthema, Datum, Folie 21
Farbdarstellungen auswählen HITZE-FINDER ROT (WH) relativ heißeste Stellen Rot dann weiß (WH = White Hot) HITZE-FINDER ROT (BH) relativ heißeste Stellen Rot dann schwarz (BH = Black Hot) HITZE-FINDER GELB ROT (WH) relativ heißeste Stellen Rot / Gelb dann weiß (WH = White Hot) HITZE-FINDER GELB ROT (BH) relativ heißeste Stellen Rot / Gelb dann schwarz (BH = Black Hot) Präsentationsthema, Datum, Folie 22
Farbdarstellungen auswählen HITZE-MARKER ROT Stellen, die zumindest 150°C heiß sind, werden rot eingefärbt, Rest Graustufen HITZE-MARKER GELB ROT Stellen, die zumindest 150°C heiß sind, werden rot/gelb eingefärbt, Rest Graustufen HALBER FARBTON reduziertes Farbspektrum zur dynamischen Abbildung des Wärmebildes VOLLER FARBTON 1 volles Farbspektrum zur dynamischen Abbildung des Wärmebildes Präsentationsthema, Datum, Folie 23
Farbdarstellungen auswählen VOLLER FARBTON 2 alternatives volles Farbspektrum zur dynamischen Abbildung des Wärmebildes VOLLER FARBTON 3 alternatives volles Farbspektrum zur dynamischen Abbildung des Wärmebildes GRÜNSKALA Grünskala zur dynamischen Abbildung des Wärmebildes Präsentationsthema, Datum, Folie 24
Farbdarstellungen – Überblick Halber Farbton Voller Farbton 1 Voller Farbton 2 Voller Farbton 3 Grünskala Hitze-Finder Gelb Rot (White Hot) Hitze-Finder Gelb Rot (Black Hot) Hitze-Finder Rot (White Hot) Hitze-Finder Rot (Black Hot) Grauskala (White Hot) Grauskala (Black Hot) Hitze-Marker Rot Hitze-Marker Gelb Rot Präsentationsthema, Datum, Folie 25
Was ist infrarote Strahlung ? • Infrarote Strahlung ist ein Teil des elektromagnetischen Spektrums • Es ist eine Energie, die von uns als Wärme wahrgenommen wird • Alle Körper über dem absoluten Nullpunkt von 0 °K oder – 273 °C absorbieren infrarote Strahlung Präsentationsthema, Datum, Folie 26
Unterschied zwischen sichtbarem Licht und infraroter Strahlung: Sichtbares Licht: sichtbares Licht wird durch z. B. Rauchpartikel geblockt Infrarot: infrarote Strahlung geht durch Rauch hindurch Präsentationsthema, Datum, Folie 27
Wie entsteht ein Wärmebild ? IR Linse LCD Bildschirm Elektronisches Signal ////////////////////// IR Strahlung F. P. A IR Detektor Signal Prozessor F. P. A. = Focal Plane Array Präsentationsthema, Datum, Folie 28
Grenzen der WBK Wärmbildkameras sind oftmals sehr nützlich, sie haben leider auch Grenzen; z. B. : Ø Wasser IR-Strahlung kann Wasser nicht durchdringen, sie wird Reflektiert! Präsentationsthema, Datum, Folie 29
Grenzen der WBK Ø Mauern oder andere feste Hindernisse Die IR-Strahlung dringt zwar (teilweise) noch durch, die Kamera kann aber nicht mehr wirklich erkennen, was dahinter ist Präsentationsthema, Datum, Folie 30
Grenzen der WBK Ø Glas ist für IR-Strahlung undurchsichtig! Sie wird vom Glas nur gespiegelt Präsentationsthema, Datum, Folie 31
Grenzen der WBK Die Füllhöhe, aber auch exotherme chemische Reaktionen in einem Tank / Faß / Behälter / Waggon etc. können mit der Wärmebildkamera sichtbar gemacht werden. Präsentationsthema, Datum, Folie 32
Grenzen der WBK Erkennen auch aus großer Entfernung = Sicherheit Erkennen ist allerdings nur möglich, wenn der Tank / das Faß. . . nicht isoliert ist! Präsentationsthema, Datum, Folie 33
ARGUS® 4 -HR 320 PROFESSIONAL Bilder Behälterstände und Flüssigkeitsstände: Kamera Auge Präsentationsthema, Datum, Folie 34
Grenzen der WBK Verfälschungen des Bildes durch Wärmestrahlung Präsentationsthema, Datum, Folie 35
Vorgehen im Brandfall „Würfelblick“ Das Gehen mit vorgehaltener Wärmebildkamera kann zu Unfällen führen. Um diese Gefahr zu minimieren und um möglichst alles in einem Raum zu erkennen, wendet man den so genannten Würfelblick an: Präsentationsthema, Datum, Folie 36

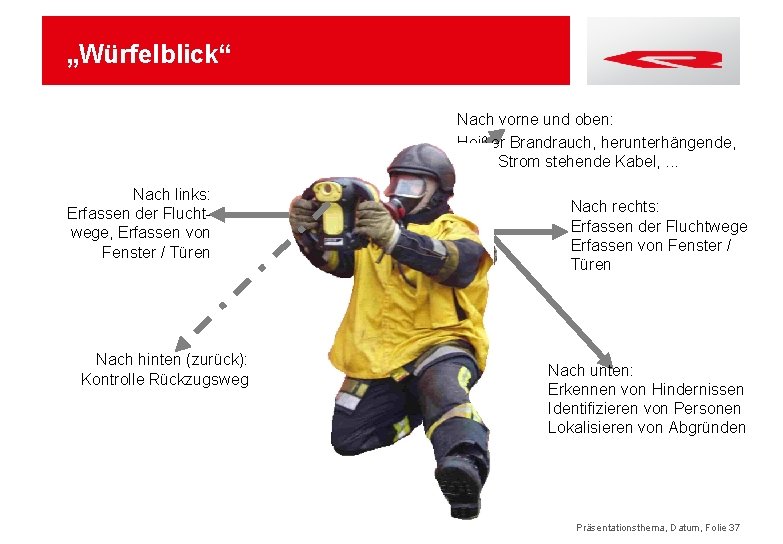

„Würfelblick“ Nach vorne und oben: Heißer Brandrauch, herunterhängende, unter Strom stehende Kabel, . . . Nach links: Erfassen der Fluchtwege, Erfassen von Fenster / Türen Nach hinten (zurück): Kontrolle Rückzugsweg Nach rechts: Erfassen der Fluchtwege Erfassen von Fenster / Türen Nach unten: Erkennen von Hindernissen Identifizieren von Personen Lokalisieren von Abgründen Präsentationsthema, Datum, Folie 37
„Würfelblicke“ Präsentationsthema, Datum, Folie 38
Wartung und Pflege ■ Reinigung nach Gebrauch: durch ein mit warmen Seifenwasser getränktes Tuch – bitte keine Lösemittel verwenden! ■ Instandhaltung: keine routinemäßige Instandhaltung notwendig. ■ Bei nicht regelmäßigem Gebrauch Kamera 1 x im Monat für 30 min zur Überprüfung des korrekten Betriebs laufen lassen. ■ Achten Sie auf geladene Batterien – alle 2 bis 4 Wochen Akkus im Ladegerät aufladen. Präsentationsthema, Datum, Folie 39
Allgemeine Hinweise ■ Interpretieren des Wärmebildes: Die ARGUS® 4 -HR 320 PROFESSIONAL stellt Temperaturen relativ dar! Die ARGUS® 4 -HR 320 PROFESSIONAL zeigt in einem Raum mit 20°C einen Heizkörper als heißestes Element (rot) – in einem Raum mit 250°C ist der selbe Heizkörper grau! ■ Glas und polierte Oberflächen: Spiegel, Glas und sehr glatte bzw. polierte Oberflächen wirken für die infraroten Strahlen wie Spiegel man sieht sich z. B. im Fenster selbst wieder! ■ Übung und Erfahrung: je mehr Erfahrung der Anwender sammelt, desto sicherer wird er im Umgang mit der Kamera und in der richtigen Interpretation des Wärmebildes! Präsentationsthema, Datum, Folie 40
Die Informationen in dieser Power. Point-Präsentation erfolgen ohne Gewährleistung der Richtigkeit. Weder die Fa. Rosenbauer noch die Autoren können für fehlerhafte Angaben und deren Folgen eine juristische Verantwortung oder eine Haftung übernehmen. Präsentationsthema, Datum, Folie 41
DANKE FÜR IHRE AUFMERKSAMKEIT! ROSENBAUER Deutschland Gmb. H Geschäftsbereich Ausrüstung D-76185 Karlsruhe, Carl-Metz-Straße 9, Deutschland Tel. : +49 721 5965 207 Fax: +49 721 5965 172 Email: rft. karlsruhe@rosenbauer. com http: //www. rosenbauer. com ©Heiko Reuse 2011
