ARGENTINA Desarrollo del Tight Gas en la Cuenca
- Slides: 34
ARGENTINA Desarrollo del Tight Gas en la Cuenca Neuquina Oportunidades de Exploración Miguel Lavia 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural The following discussions contain certain “forward-looking statements” as defined by the Private Securities Litigation Reform Act of 1995 including, without limitation, estimates, expectations, plans and goals regarding Apache’s production, reserves, financings, acquisitions, exploration and exploitation prospects, energy prices, operating costs, and results of operations. Such forward-looking statements involve estimates, assumptions and uncertainties. No assurance can be given that Apache’s expectations or goals will be realized, and actual results may differ materially from those expressed in the forward-looking statements. For reconciliations of non-GAAP financial measures, see our web site www. apachecorp. com. IAPG - Ciudad de El Calafate - 30 de Septiembre al 3 de Octubre de 2008
Desarrollo del Tight Gas en la Cuenca Neuquina ARGENTINA AGENDA • Introducción • Descripción de los Reservorios • Producción y Reservas • Lecciones Aprendidas • Oportunidades de Exploración • Conclusiones 2
Matriz Energética IEA – Energy Statistics – 2005 ARGENTINA Secretaría de Energía-El Informador E. -2007 3
Oferta y Demanda de Gas en Argentina ARGENTINA • Cambio de Escenario Exportador a Importador • Costos de Importación del Gas • Accesibilidad al Gas Fuente – 2003 Secretaría de Energía - 2025 Proyección del FEDN - 2006 4
Producción de Gas en USA ARGENTINA OGJ Unconventional Gas Article # 1 Final – V. Kuuskaa-July 2007 5
Pronóstico de Gas No Convencional en USA ARGENTINA 30% 9% 4% OGJ Unconventional Gas Article # 6 Final – V. Kuuskaa et al. -July 2007 6
Ubicación de las Operaciones y del Tight Gas ARGENTINA Noroeste Basin JAGUEL DE BARA JAGUEL DE LOS NEUQUEN RIO NEGRO MILICOS A Cuyo Basin MESETA BUENA ESPERANZA Buenos Aires AGUADA VILLANUEVA AND A Neuquen Basin DADIN LN BAJO BAGUALES C CURA A Apache NEUQUEN DEL MEDIO AC ASD EFO CUTRAL CO C CURA ASD DOS HERMANAN ASD DO HERMANAS ASD 0 10 20 30 40 50 Kilometers ASD Austral Basin A 500 Km 7
Proyectos de Tight Gas en AC - AND - ASD ARGENTINA AND ANTICLINAL CAMPAMENTO PORTEZUELO 8
Formaciones Profundas Columna Estratigráfica ARGENTINA 9
Producción de Gas de AC – PO - GU ARGENTINA Perforación del Tight Gas 10
Caracterización de los Reservorios ARGENTINA Nuestro Caso 11
Perfil Combinado POa-1001 ARGENTINA Tope Conglom. 2570 m MD Flow x 12 mm Qg: 228, 148 m 3/d Pbd: 111 Kg/cm 2 Tope Basam. 2595 m MD Flow x 14 mm Qg: 183, 499 m 3/d Pbd: 65 Kg/cm 2 12
Reconocimiento de Campo e Imágenes de Volcanes Sistemas volcánicos Autobreccia en colada ARGENTINA Volcán Socompa Ignimbritas 13
Caracterización - Porosidad - Efecto de la Presión ARGENTINA 14
Caracterización - Permeabilidad - Efecto de la Presión ARGENTINA 15
Fluidos del Reservorio ARGENTINA Valores Promedio Densidad del Gas (aire=1) 0. 7 Contenido de Metano 95 % Gravedad del Condensado 55 °API Salinidades del Agua (difíciles de muestrear) 35 - 80 gr/lt 16
Fluidos del Reservorio – Gas Seco ARGENTINA 17
Caracterización de Reservorios Fracturados ARGENTINA Geological Analysis of Naturally Fractured Reservoirs – R. Nelson 18
Ensayo de Presión – GU well ARGENTINA Reservorio Doble Porosidad Límites una falla Skin -2 Pi 4433 psia K. h 33 mdxm Rectáng. con un lado abierto 19
Alto de Fractura - Diseño vs. Efectiva ARGENTINA Nuestro Caso B. Robinson et al. - Evaluating Fracture Stimulation – SPE 49079 20
Largo de Fractura - Diseño vs. Efectiva ARGENTINA Nuestro Caso B. Robinson et al. - Evaluating Fracture Stimulation – SPE 49079 21
Variación del Caudal y de la Presión de Boca ARGENTINA GU Well Fuerte Declinación Inicial del Caudal y de la Presión de Boca Pasan a Media Presión en menos de un año 22
Efectos de los Cierres y Cambios de Presión ARGENTINA AC Well Los cierres periódicos de los pozos y la posterior apertura por orificio libre, inducen aumentos significativos de la producción de agua 23
Indicador de Producción Temprano ARGENTINA 24
Cálculo de Reservas de Tight Gas ARGENTINA Análisis Declinatorio Qg, MMscfd Distribución Volumétrica Balance de Materiales (restricciones) Curvas Tipo Modelos Mat. 25
Lecciones Aprendidas ARGENTINA • En el Tight Gas no se pueden aplicar los mismos criterios que en los Reservorios Convencionales. • Trabajar con nuevas correlaciones de la sísmica 3 D. • Caracterizar cada bloque, muestrear roca y fluidos, ajustar espaciamiento y tecnología a utilizar. • El Pre-Cuyo es la Formación con mayor potencial en las áreas analizadas. 26
Lecciones Aprendidas (cont. ) ARGENTINA • Perforaciones nearbalance con salmueras de KCl, polímeros PHPA y dirección vertical en las Formaciones de interés. • Control Geológico, Sónico de Onda Completa, Imágenes y Testigos Rotados para detectar los sweet spots, en general a menos de 100 m del tope de la Formación. • Fracturación a mayores caudales, con geles de alta viscosidad y bajo residuo. • Evitar ahogar al pozo y ponerlo a producir de 27 inmediato.
Lecciones Aprendidas (cont. ) ARGENTINA • Estimar reservas tempranas, a través de Indicadores de la Producción. • Registrar caudales y presiones de boca para calcular reservas y detectar problemas en el pozo o en el reservorio. • Cuando creemos conocer bien un área, comenzamos a perforar pozos malos y hay que replantearse todo de nuevo. • El problema no reside en encontrar gas o no, sino en que el caudal sea comercial. 28

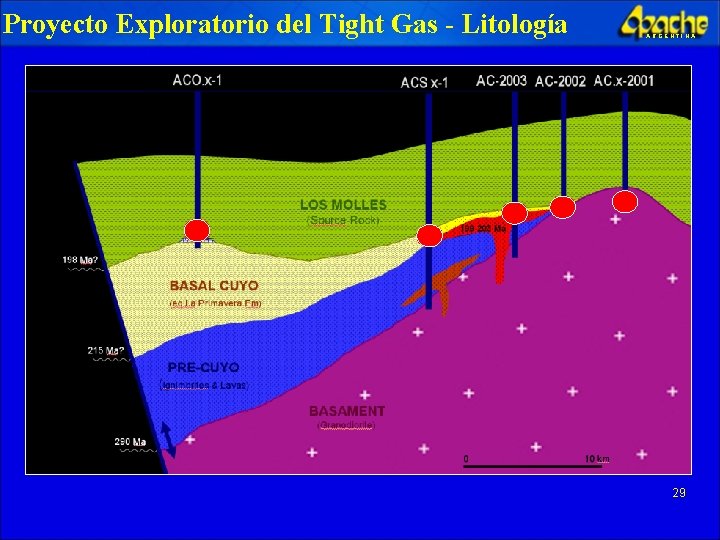

Proyecto Exploratorio del Tight Gas - Litología ARGENTINA 29
Proyecto Exploratorio Tight Gas – Areas Potenciales ARGENTINA Al Norte De La Dorsal AL NORTE DE LA DORSAL Portezuelo ANTICLINAL CAMPAMENTO ASD Yacimientos de Gas Areas Deep Gas Pozos > 2500 m 10 km 30
Resumen de los Proyectos Exploratorios a 3 años • Yacimientos 5 • Formaciones 4 • Pozos (#) ARGENTINA • Profundidad (mbbp) 90 2500 – 4000 • Porosidad (%) 4 – 11 • Permeabilidad (md) 0. 001 – 0. 1 • Reservas (MMm 3) 5200 • Caudal Máx. de Gas (Mm 3/d) 2500 31
CONCLUSIONES ARGENTINA • Los volúmenes de los depósitos de Tight Gas pueden ser muy grandes, en comparación con los de los reservorios convencionales. • La exploración del Tight Gas involucra alta inversión y alto riesgo. • La implementación de la Resolución 24/2008 del Gas Plus podría abrir oportunidades para su exploración. • Debemos acceder a las nuevas tecnologías disponibles en otros países. 32
CONCLUSIONES (cont. ) ARGENTINA • Las Alianzas entre Cias. Operadoras, de Servicio y Universidades para desarrollar tecnología son exitosas en otros países y pueden serlo también en Argentina. • Se requieren Recursos Humanos altamente especializados, que trabajen en equipos multidisciplinarios, para poner en producción y convertir en Reservas los Recursos del Tight Gas. 33
ARGENTINA MUCHAS GRACIAS ! Miguel Lavia 2ª Jornadas Técnicas Sobre Acondicionamiento del Gas Natural 34
