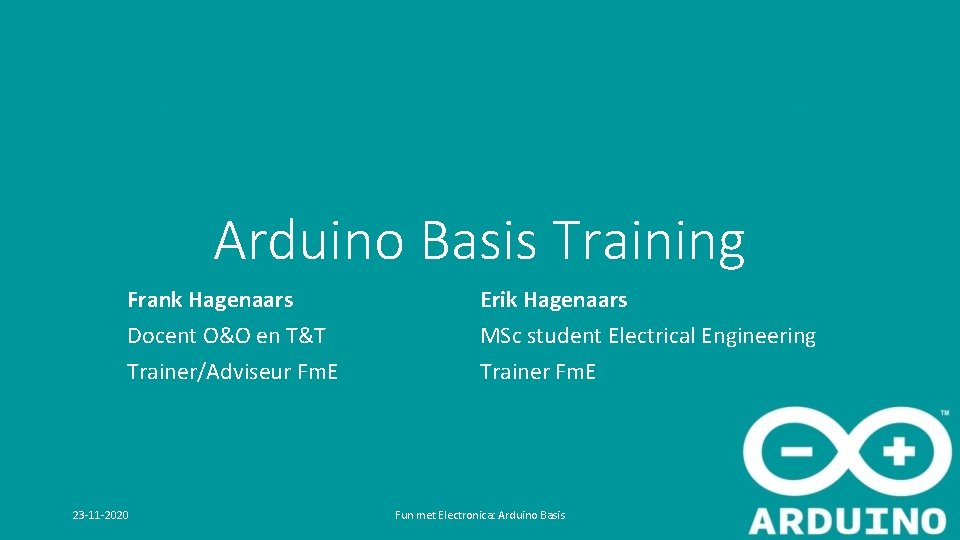

Arduino Basis Training Frank Hagenaars Docent O&O en T&T Trainer/Adviseur Fm. E 23 -11 -2020 Erik Hagenaars MSc student Electrical Engineering Trainer Fm. E Fun met Electronica: Arduino Basis

Planning • Over Arduino • Uitleg componenten • Over Fun met Electronica • Uitleg Arduino/Ardublocks • Aanpak van de lessen • Aan de slag! • Overzicht van de lessen • Afsluiting 23 -11 -2020 Fun met Electronica: Arduino Basis

Over Arduino: op ‘t Rijks • Doe-middag • Klas 2: Workshop en project • Klas 4: Meetplan • Keuzeprojecten • Meesterproeven 23 -11 -2020 Fun met Electronica: Arduino Basis

Over Arduino: Competities CANSAT 23 -11 -2020 Multiflexmeter Fun met Electronica: Arduino Basis

Over Fun met Electronica: Websites • Training en Scholingen: • Webshop: 23 -11 -2020 training. funmetelectronica. nl shop. funmetelectronica. nl Fun met Electronica: Arduino Basis

Over Fun met Electronica: Websites Training en Tutorials 23 -11 -2020 Webshop voor componenten en kits Fun met Electronica: Arduino Basis

Over Fun met Electronica: Aanbod • Verschillende Trainingen 23 -11 -2020 Fun met Electronica: Arduino Basis

Aanpak van de lessen: werkwijze • Via de website: 1. Lees de les door 2. Bouw de opstelling na 3. Upload de code: (schema op de website) 1. Opstelling werkt: ga naar volgende punt 2. Opstelling werkt niet: fout in het bouwen of uploaden 4. Verander de code naar de opdracht 5. Naar volgende opdracht bij succes • Voor vragen: roep ons 23 -11 -2020 Fun met Electronica: Arduino Basis

Overzicht van de lessen 1. 2. 3. 4. 5. 6. 7. 8. Led blink Meer leds Knop En/Of functie Analog. Serial Analog. Digital Tonekeyboard Servo met Pot 23 -11 -2020 9. Servo met Knop 10. Motor TIP 120 11. Digital. Analog 12. Analog 13. Temperature LCD 14. Stappenmotor 15. Parkeersensor 16. SOS Fun met Electronica: Arduino Basis

Uitleg componenten: Breadboard • Om componenten op te monteren • Zonder te solderen • Makkelijke aansluiting • Buitenkant verticaal verbonden • Middelste horizontaal verbonden • Gescheiden met een ‘brug’ 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg componenten: Jumper wires • Om componenten te verbinden met elkaar • Niet hufterproef • Heel goedkoop • 3 versies: • Male-male • Male-female • Female-female 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg componenten: Knop • Verbreekt verbindingen • Sluit aan wanneer op de knop gedrukt wordt • Verbonden verticaal • Knop ingedrukt: verbonden horizontaal 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg componenten: Led • Geeft licht als er een stroom doorheen gaat • Stroom kan maar één richting stromen • Lange kant is de plus • Korte kant is de min • Doet de led het niet? draai deze om 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg componenten: Weerstand • Gebruikt om de stroom of spanning te beïnvloeden • Vaak nodig bij leds en knoppen • Specifieke kleurencode 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg componenten: Arduino 4 1 1. Digitale pinnen 2. Analoge pinnen 3 3. USB aansluiting 4. Reset knop 5. Voeding en GND 23 -11 -2020 5 2 Fun met Electronica: Arduino Basis

Uitleg Arduino: IDE • Meer dan een tekst editor • Bestanden openen • Code compileren: checken op fouten • Code uploaden: naar de Arduino sturen • Seriële monitor: communicatie 23 -11 -2020 Fun met Electronica: Arduino Basis

Uitleg Ardublock • Eerst installeren • Via Hulpmiddelen -> Ardu. Block • Geen code, maar blokken • Geschikt voor jonge kinderen • Heeft limieten • Voorkeur naar Arduino IDE 23 -11 -2020 Fun met Electronica: Arduino Basis

Aan de slag: Les 1 schema 23 -11 -2020 Fun met Electronica: Arduino Basis

Aan de slag: Les 1 code 23 -11 -2020 Fun met Electronica: Arduino Basis

Aan de slag: Les 1 code 23 -11 -2020 Fun met Electronica: Arduino Basis

Aan de slag: Les 1 • Upload: compileren gebeurd automatisch • Het lampje knippert! • Opdrachten: 1. Laat de led twee keer zo snel knipperen. 2. Laat de led 1 keer snel en 1 keer langzaam knipperen. • Klaar? Ga naar les 2! 23 -11 -2020 Fun met Electronica: Arduino Basis
