ARCHTEKTURA KOMPUTERA BUDOWA WSPCZESNEGO KOMPUTERA Koncepcja von Neumanna
ARCHTEKTURA KOMPUTERA BUDOWA WSPÓŁCZESNEGO KOMPUTERA
Koncepcja von Neumanna sterowanie Procesor Pamięć Urządzenia we/wy mag. danych mag. adresowa
W praktyce
Przetwarzanie danych procesor urządzenia wejścia pamięć urządzenia wyjścia Komputer = Jednostka Centralna + Urządzenia Zewnętrzne. Jednostka Centralna = Procesor + Pamięć Operacyjna
Wnętrze komputera 1 procesor 2 RAM 3 chipset 4 BIOS 5 HDD 6 DVD 7 we/wy 8 Wi. Fi 9 zasilacz 10 głośnik
Chipset Od ang. chip set — zestaw układów scalonych. Chipset stanowi „serce” płyty głównej i odpowiada za sterowanie przepływem strumienia danych pomiędzy poszczególnymi podzespołami podłączonymi do płyty głównej Zwykle jest podzielony logicznie na dwa osobne układy, tzw. mostki: mostek południowy (ang. south bridge) zarządza współpracą z urządzeniami we/wy, np. dyskiem, kartami rozszerzeń, układem dźwiękowym, modemem oraz kontrolerem sieci mostek północny (ang. north bridge) zarządza wymianą danych między pamięcią a procesorem, steruje magistralą AGP i PCI
Chipset może zawierać elementy: kontroler pamięci operacyjnej (RAM) kontroler pamięci cache kontroler procesora kontroler magistrali PCI, ISA, AGP kontroler IDE/EIDE, SATA lub SCSI kontroler przerwań IRQ i kanałów DMA zegar czasu rzeczywistego RTC kontroler klawiatury, myszy kontroler portu szeregowego, równoległego i portów USB kontroler zarządzania energią
Porty we/wy
PS/2 Podłącz klawiaturę i mysz starego typu
LPT Podłącz drukarkę starego typu

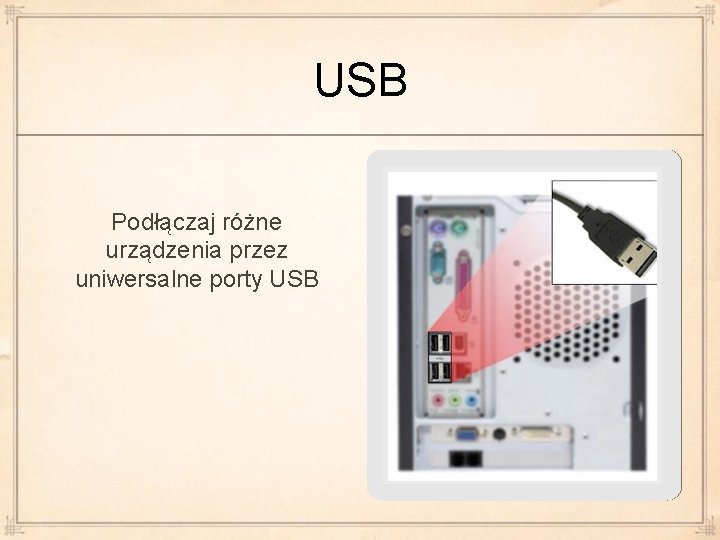

USB Podłączaj różne urządzenia przez uniwersalne porty USB
FIREWIRE (IEEE-1394) Podłącz kamerę lub szybki dysk zewnętrzny
MINI JACK Podłącz słuchawki, głośniki lub mikrofon
Magistrale wejścia/wyjścia ISA (Industry Standard Architecture) — 16 -bitowe złącze do obsługi starszych urządzeń PCI (Peripheral Component Interconnect) — 32 -bitowe standardowe złącze stosowane we współczesnych komputerach (nowsze wersje są 64 -bitowe) PCI EXPRESS (PCIe, PCI-E), znana również jako 3 GIO (od 3 -cia generacja I/O), USB (Universal Serial Bus) — magistrala umożliwiająca łańcuchowe dołączanie urządzeń zewnętrznych (modemów, drukarek) Porty równoległe (Parallel Ports, Centronics) Porty szeregowe (Serial Ports, RS-232 C)
Procesor PROCESOR (ang. processor) nazywany często CPU (ang. Central Processing Unit) to urządzenie cyfrowe sekwencyjne potrafiące pobierać dane z pamięci, interpretować je i wykonywać jako rozkazy, wykonuje bardzo szybko ciąg prostych operacji (rozkazów) wybranych ze zbioru operacji podstawowych określonych zazwyczaj przez producenta procesora jako lista rozkazów procesora
Overclocking (ang. taktowanie z podwyższoną częstotliwością) polega na zwiększaniu szybkości pracy lub wydajności sprzętu komputerowego, np. procesora za pomocą odpowiedniego oprogramowania lub zmiany pewnych ustawień, osiągnięte przez podwyższenie częstotliwości pracy sprzętu powyżej częstotliwości nominalnej (znamionowej) ustalonej przez producenta. Popularny polski termin to „podkręcanie”. Poprzez overclocking można osiągnąć zadziwiające rezultaty np. procesor AMD Athlon XP-M 2500+ (1800 MHz) bez problemów może pracować jako 4000+ (2600 MHz). Należy jednak pamiętać, że nie każdy egzemplarz będzie odpowiedni do takiej operacji. Nie należy też przesadzać, gdyż ustawienie zbyt dużej częstotliwości grozi spaleniem sprzętu.
Chłodzenie wentylator radiator pasta procesor
Pamięć RAM (z ang. Random Access Memory) pamięć o swobodnym dostępie (odczyt/zapis), zawartość takiej pamięci będzie utracona po zaniku zasilania. ROM (z ang. Read Only Memory) pamięć tylko do odczytu, niektóre rodzaje posiadają możliwość zaprogramowania nowej zawartości przez użytkownika, zawartość tej pamięci jest zaprojektowana przez producenta a jej zawartoąć utrzymywana jest
Rodzaje pamięci Pamięci dzielimy na: ulotne — pamięci RAM statyczne — SRAM statyczne Video. RAM dynamiczne — DRAM nieulotne — pamięci ROM PROM EEPROM Flash-ROM
DYSK TWARDY Dysk twardy – jeden z typów urządzeń pamięci masowej, wykorzystujących nośnik magnetyczny do przechowywania danych. Nazwa twardy dysk (hard disk drive) powstała w celu odróżnienia tego typu urządzeń od tzw. miękkich dysków, czyli dyskietek (floppy disk), w których nośnik magnetyczny naniesiono na elastyczne podłoże, a nie jak w dysku twardym na sztywne.
Złącza ATA/SATA (ang. Advanced Technology Attachments) to interfejs systemowy przeznaczony do komunikacji z dyskami twardymi, używa się także skrótu IDE (zamiennie z ATA), od 2003 roku (kiedy wprowadzono standard SATA) określany jest jako PATA (od ang. Parallel ATA) SATA (ang. Serial Advanced Technology Attachment) to szeregowa magistrala (Serial ATA) jest następcą równoległej magistrali ATA, do transmisji służą cieńsze i bardziej elastyczne kable z mniejszą liczbą styków, co pozwala na zastosowanie mniejszych złączy na płycie głównej, umożliwia transmisję danych między kontrolerem a dyskiem z przepustowością ok. 1, 5 Gb/s
Napęd optyczny to urządzenie pozwalające na laserowy zapis danych na specjalnych nośnikach (płytach CD lub DVD), spotyka się nagrywarki CD i nagrywarki DVD, zastosowano w nich metodę Land-Groove -Recording — laser wypala na płycie obszary powodujące zmatowienie lub rozjaśnianie odbitego światła laserowego
Karta graficzna to element komputera tworzący sygnał wyświetlany potem na monitorze lub innym urządzeniu, podstawowym zadaniem karty graficznej jest przechowywanie informacji o tym jak powinien obraz na ekranie monitora i przetwarzanie danych obrazowych, współczesne karty posiadają włąsny chłodzony procesor i potrafią dodać do obrazu efekty specjalne, np. przezroczystość
Karta graficzna (budowa)
VGA Podłącz najprostszy monitor analogowy
DVI Podłącz nowszy monitor cyfrowy
S-video Podłącz telewizor analogowy lub rzutnik
Karta dźwiękowa (ang. sound card) to urządzenie wejścia/wyjścia, które umożliwia rejestrację, przetwarzanie i odtwarzanie dźwięku, standardowo karta wbudowana jest w płytę główna, jednak lepsze efekty uzyskasz dzięki karcie zewnętrznej w postaci karty rozszerzajacej lub zewnętrznego urządzenia podłączonego przez jeden z portów USB lub Fire. Wire
Karta sieciowa (ang. Network Interface Card) służy do przesyłu pakietów danych pomiędzy innymi komputerami, posiada własny unikatowy w skali światowej adres fizyczny (adres MAC) nadany jej przez producenta oraz zmienny adres nadawany jej przez użytkownika w trakcie konfiguracji usług sieciowych w systemie
RJ-45 Podłącz kabel sieci Ethernet
Modem (ang. MOdulator DEModulator) to urządzenie, którego zadaniem jest zamiana danych cyfrowych na analogowe sygnały dźwiękowe (modulacja) i na odwrót (demodulacja) tak, aby mogły być przesyłane i odbierane poprzez zwykłą linię telefoniczną lub łącze telewizji kablowej
Zasilacz komputera zamienia prąd zmienny dostępny w sieci elektrycznej na prąd stały o różnych napięciach dostosowanych do wymagań poszczegółnych elementów komputera, jego stabilna i niezawodna praca w dużej mierze przekłada się na stabilność działania i na żywotność pozostałych elementów komputera, im więcej dodatkowych urządzeń zamontujesz wewnątrz obudowy komputery, tym większą moc znaminową powniien posiadać zasilacz
Obudowa W obudowie komputera przwidziano miejsce do zamontowania wszystkich elementów komputera, spotkać możesz obudowy: • ATX oraz AT — zależnie od wielkości płyty głównej • desktop — obudowa leżąca • tower — obudowa stojąca: • mini tower • midi tower • big tower (zwana też wall) Przy wyborze obudowy, prócz zględów estetycznych zwróćmy uwagę na moc zasilacza w niej zamontowanego
…i to by było na tyle
