Architettura FDDI Parte Prima FDDI Fiber Distributed Data

Architettura FDDI (Parte Prima)

FDDI Fiber Distributed Data Interface E’ un’architettura creata dall’ANSI con un doppio anello in fibra ottica. Ne è stata poi fatta una versione successiva in rame : CDDI che sta per Copper Distributed Data Interface.

Caratteristiche v topologia ad anello (doppio) v mezzo trasmissivo : fibra ottica v trasmissione full duplex v velocità di trasmissione : 100 Mbps v metodo di accesso : Token Passing (Token Ring) v tecnica di controllo degli accessi : distribuita

Le trame raggiungono ciascuna stazione dell’anello. La stazione ricevuta la trama legge l’indirizzo MAC per vedere se coincide con quello della sua NIC. In caso negativo rispedisce la trama verso la stazione successiva.

Impiego delle LAN FDDI Le LAN FDDI trovano un largo impiego laddove sono richieste trasmissioni ad alta velocità che sopportino anche elevati carichi di lavoro: v come dorsale per il collegamento tra altre reti LAN v come rete back-end per il collegamento di grossi sistemi di calcolo v come rete locale per trasmissioni ad alta velocità

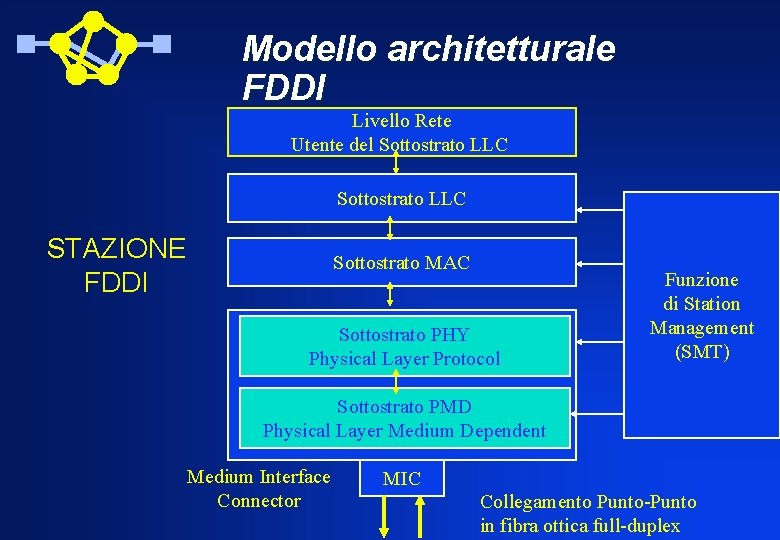

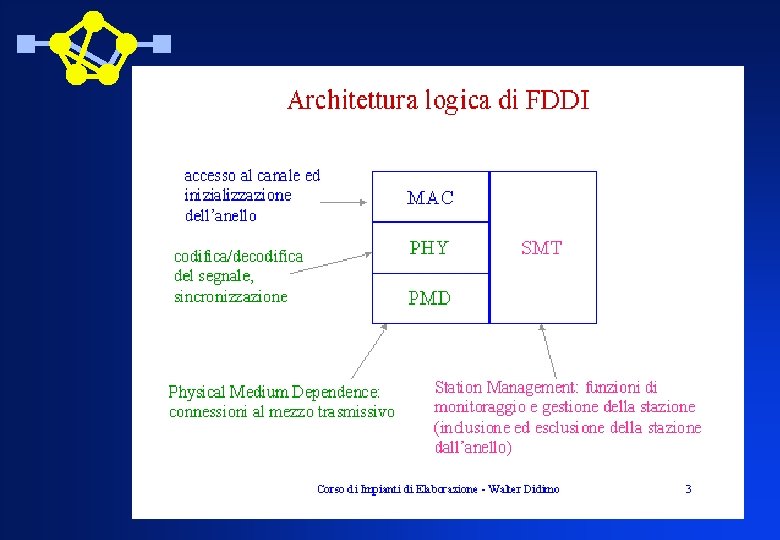

Modello architetturale FDDI Livello Rete Utente del Sottostrato LLC STAZIONE FDDI Sottostrato MAC Sottostrato PHY Physical Layer Protocol Funzione di Station Management (SMT) Sottostrato PMD Physical Layer Medium Dependent Medium Interface Connector MIC Collegamento Punto-Punto in fibra ottica full-duplex

Sottostrato MAC Servizi e Primitive per il trasferimento di dati : MA-UNITDATA. request MA-UNITDATA. indication MA-UNITDATA-STATUS. indication v per la richiesta del Token (opzionale) MA-TOKEN. request v

Protocolli v destination_address v source-address M_SDU (specifica la MAC SDU passata dal sottostrato LLC) v Token_Class (specifica la classe del token) v Number of SDU (trasmesse) v transmission-status (indica alla LLC in tx se la sua richiesta è accettata) v reception-status (indica all’LLC in ricezione se la SDU è stata rx senza errori) v

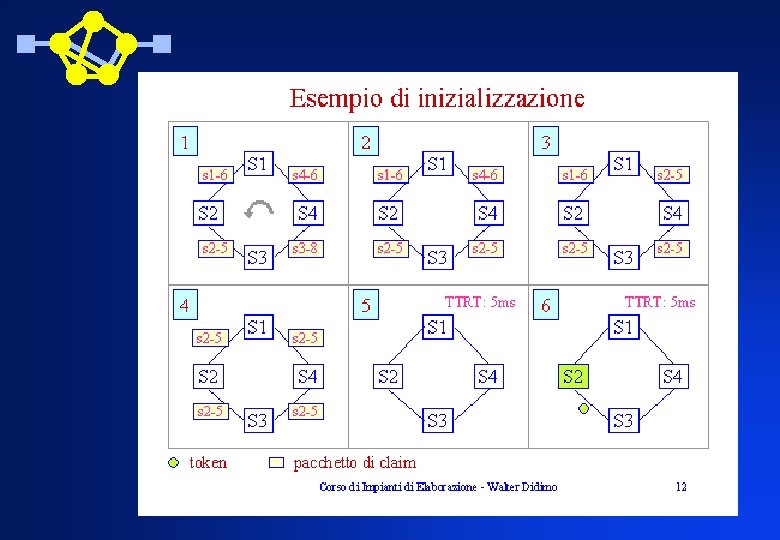

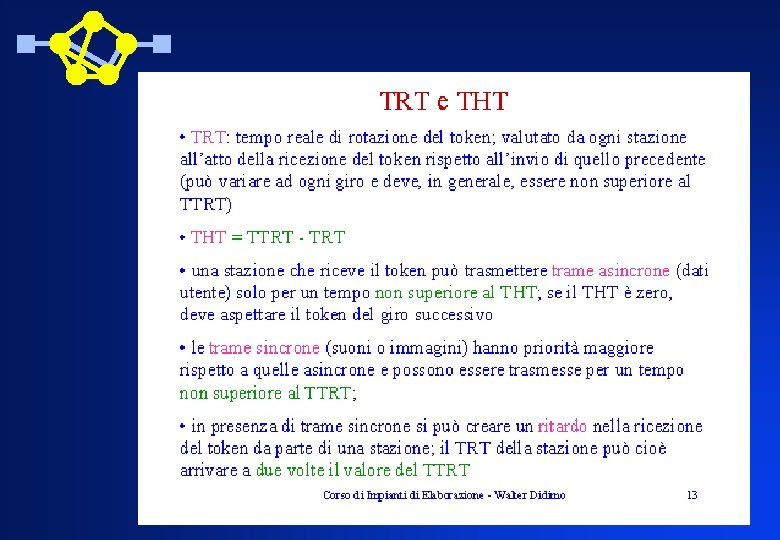

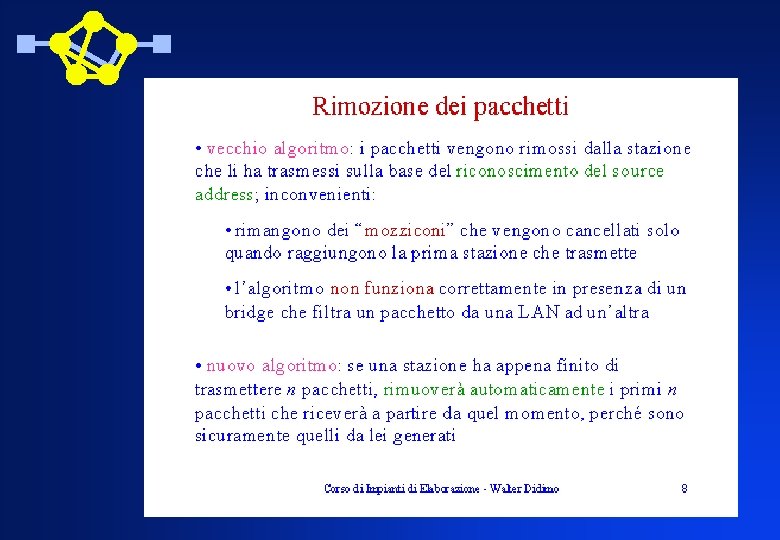

Operazioni inizializzazione dell’anello con procedura di Claim Token, spedendo trame di Claim con TTRT(Target Token Rotatio Time) v riconoscimento e filtraggio degli indirizzi v controllo di sequenza delle trame v ricezione e trasmissione delle trame v ripetizione delle trame v rimozione delle trame dall’anello (Frame Stripping) v

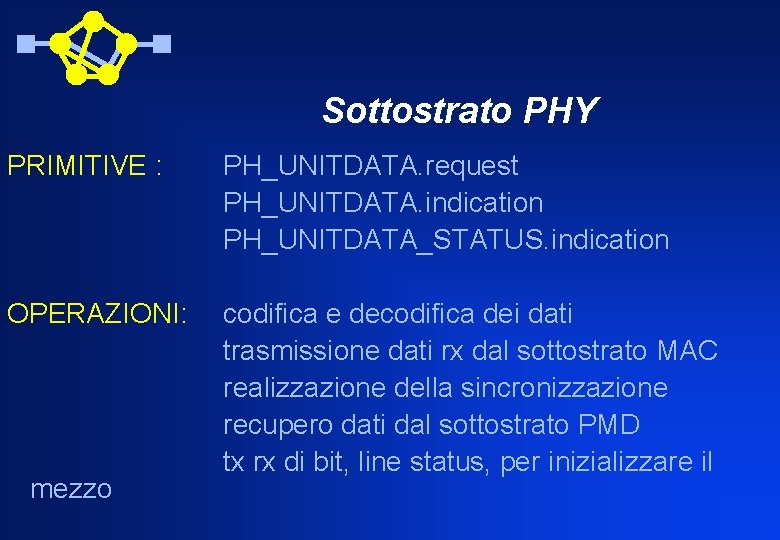

Sottostrato PHY PRIMITIVE : PH_UNITDATA. request PH_UNITDATA. indication PH_UNITDATA_STATUS. indication OPERAZIONI: codifica e decodifica dei dati trasmissione dati rx dal sottostrato MAC realizzazione della sincronizzazione recupero dati dal sottostrato PMD tx rx di bit, line status, per inizializzare il mezzo

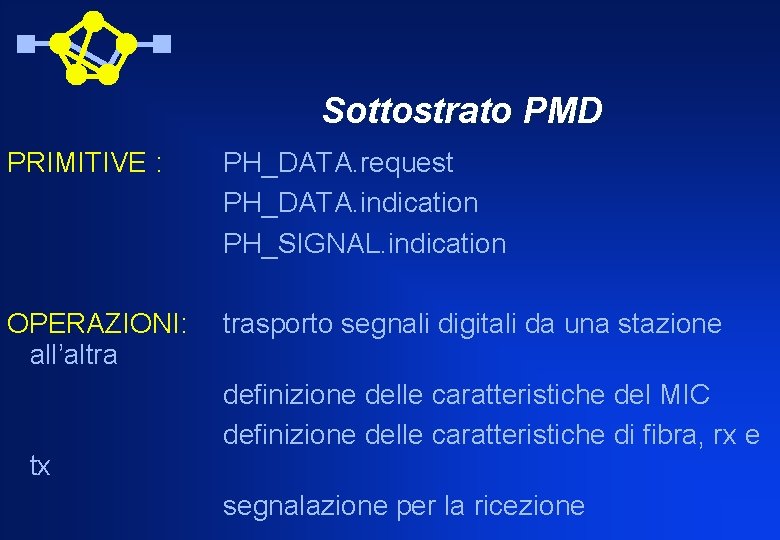

Sottostrato PMD PRIMITIVE : PH_DATA. request PH_DATA. indication PH_SIGNAL. indication OPERAZIONI: all’altra trasporto segnali digitali da una stazione tx definizione delle caratteristiche del MIC definizione delle caratteristiche di fibra, rx e segnalazione per la ricezione

Station Management La stazione è gestita attraverso una serie di funzioni specifiche. Le più importanti sono : v la gestione della connessione : dei componenti fisici e della loro connessione v la gestione dell’anello : del livello MAC e degli anelli logicamente collegati al livello MAC

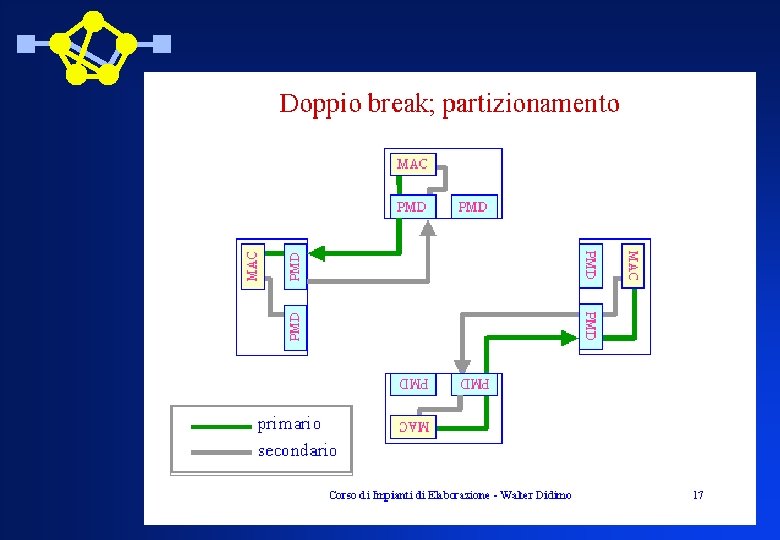

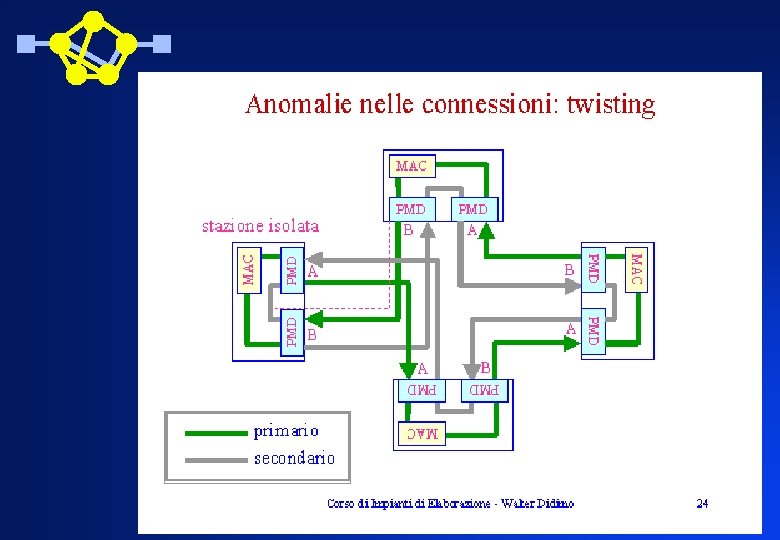

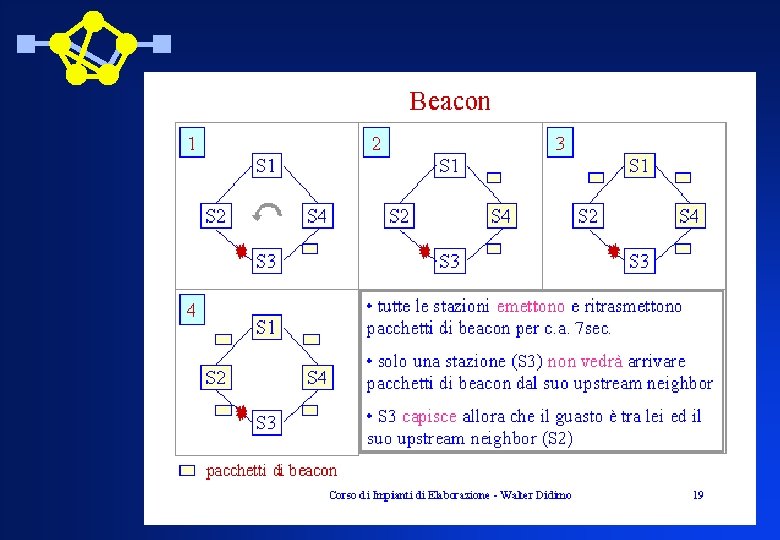

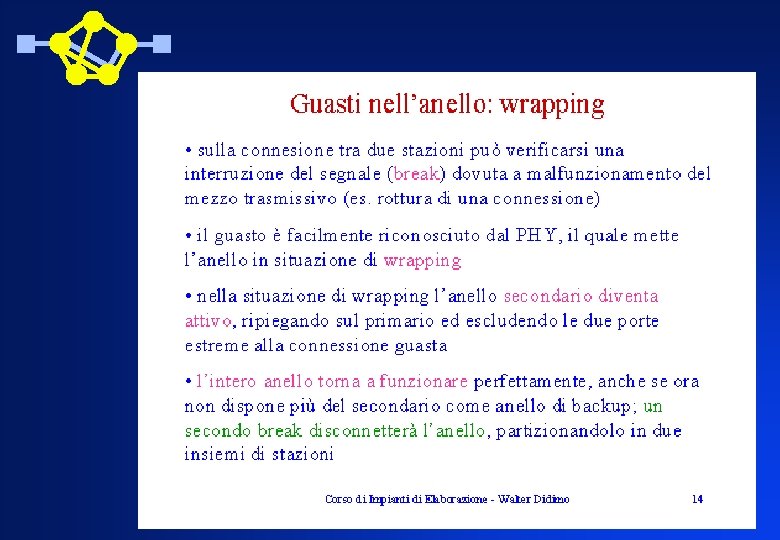

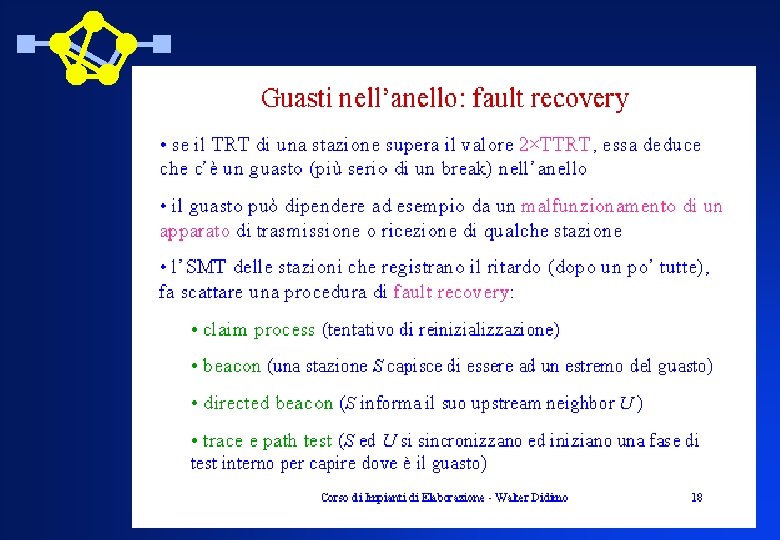

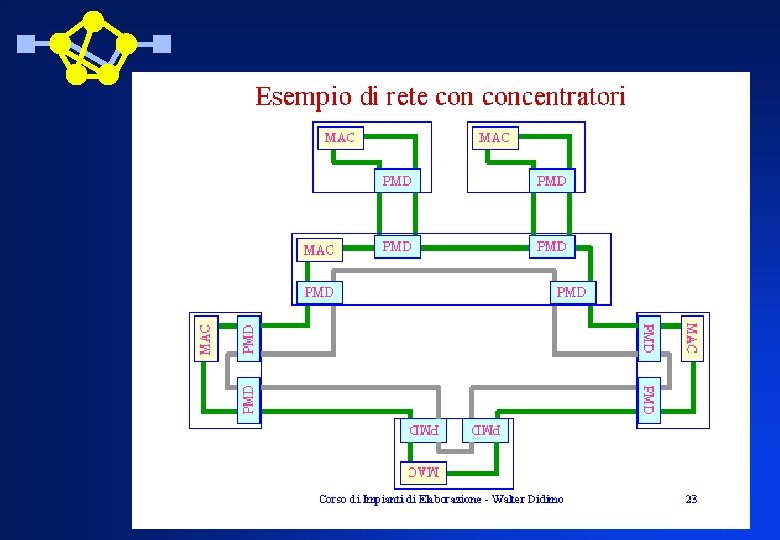

FDDI Parte Seconda (Appunti tratti dal corso di Walter Didimo)
