Architecture de Rseaux Travaux Pratiques Af NOG 2011

Architecture de Réseaux Travaux Pratiques Af. NOG 2011 © 2001, Cisco Systems, Inc. All rights reserved. 1

TP CONCEPTION DE RESEAU © 2001, Cisco Systems, Inc. All rights reserved. 1

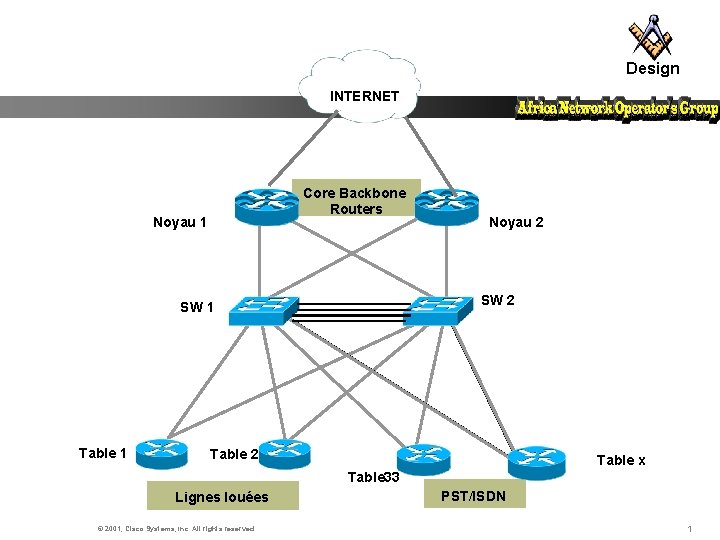

Design INTERNET Core Backbone Routers Noyau 1 SW 2 SW 1 Table 1 Noyau 2 Table x Table 33 Lignes louées © 2001, Cisco Systems, Inc. All rights reserved. PST/ISDN 1

• Connectez les interfaces de votre routeur sur chacun des switch (e 0/0 sur sw 1 et e 0/1 vers sw 2 • Adresses a utiliser pour les interfaces Ethernet Sw 1: 196. 200. 221. 0/28 (3 -14) Sw 2: 196. 200. 221. 16/28(19 -30) • Configurez le loopback 196. 200. 221. 24 x/32 • Activer OSPF sur votre routeur avec authentification • Injectez les préfixes de loopback et de vos connexions Ethernet dans OSPF • Les routeurs du Noyau injectent du default • Quels sont les préfixes disponibles dans OSPF? • Faire des traceroute vers les loopback et vers Internet a partir de vos routeurs • Simulez des pannes de switch et de routeur © 2001, Cisco Systems, Inc. All rights reserved. 1

TP HSRP © 2001, Cisco Systems, Inc. All rights reserved. 1

Agenda Technologie • HSRP- 1 groupe • HSRP- 2 groupes • Tracking interface • Pre-empt delay © 2001, Cisco Systems, Inc. All rights reserved. 1

Topologie Physique Technologie PC Group impair Hub Router Group impair E 0/0 E 0/1 Router Internet Router Group pair Hub E 0/0 E 0/1 PC Group pair © 2001, Cisco Systems, Inc. All rights reserved. 1

Adressage IP Technologie Groupe impair : 196. 200. 221. 0/26. 1 . 3 Router fantome 1 HSRP 196. 200. 221. 4 Backbone Router fantome 2 HSRP 196. 200. 221. 5. 2. 6 © 2001, Cisco Systems, Inc. All rights reserved. 1

Routage Technologie Default route : 196. 200. 221. 4 Default route : 196. 200. 221. 125 © 2001, Cisco Systems, Inc. All rights reserved. 1

HSRP – 1 Router Group Technologie Router Group #1 Primary • Router Groupe impair : actif • Router Groupe pair : stanby © 2001, Cisco Systems, Inc. All rights reserved. Standby 1

HSRP – 2 Router Group Technologie Router Group #1 Primary Standby Primary Router Group #2 © 2001, Cisco Systems, Inc. All rights reserved. 1

Routage Technologie Default route : 84. 201. 64. 4 Default route : 84. 201. 64. 5 © 2001, Cisco Systems, Inc. All rights reserved. 1

HSRP – Tracking interface Technologie Router Group #1 Primary Eth 1 • Tracking interface Eth 0/1 Standby • Debrancher Eth 0/1 © 2001, Cisco Systems, Inc. All rights reserved. 1

HSRP - configuration Technologie Router 1: interface ethernet 0/0 description LAN serveur ip address 196. 200. 221. 3 255. 192 standby 10 ip 196. 200. 221. 4 standby 10 track ethernet 0/1 standby 11 priority 150 standby 11 preempt standby 11 ip 196. 200. 221. 5 standby 11 track ethernet 0/1 © 2001, Cisco Systems, Inc. All rights reserved. 1

HSRP - configuration Technologie Router 2: interface ethernet 0/0 description LAN serveur ip address 196. 200. 221. 6 255. 192 standby 10 priority 150 standby 10 preempt standby 10 ip 196. 200. 221. 4 standby 10 track ethernet 0/1 standby 11 ip 196. 200. 221. 5 standby 11 track ethernet 0/1 © 2001, Cisco Systems, Inc. All rights reserved. 1
