ARC ARD TEMPLATE hubungan antar aktivitas Membuat Template

ARC, ARD & TEMPLATE

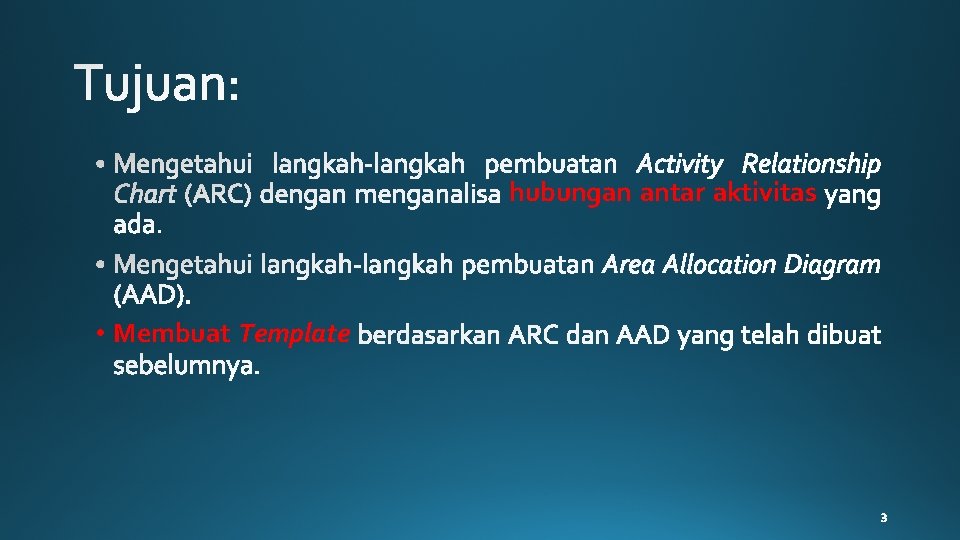

hubungan antar aktivitas • Membuat Template

aktivitas (berinteraksi) sejumlah kegiatan saling berhubungan

Activity Relationship Chart

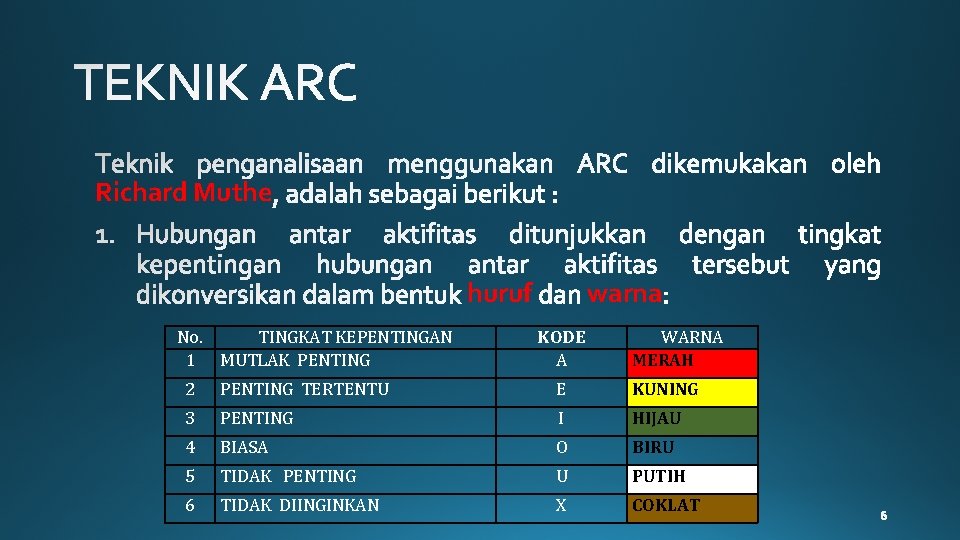

Richard Muthe huruf No. TINGKAT KEPENTINGAN 1 MUTLAK PENTING warna KODE A WARNA MERAH 2 PENTING TERTENTU E KUNING 3 PENTING I HIJAU 4 BIASA O BIRU 5 TIDAK PENTING U PUTIH 6 TIDAK DIINGINKAN X COKLAT

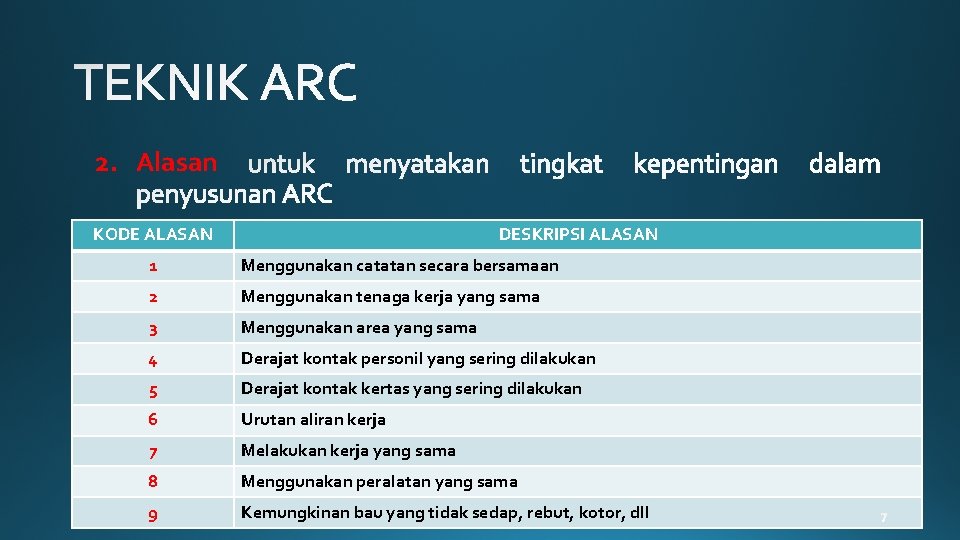

2. Alasan KODE ALASAN DESKRIPSI ALASAN 1 Menggunakan catatan secara bersamaan 2 Menggunakan tenaga kerja yang sama 3 Menggunakan area yang sama 4 Derajat kontak personil yang sering dilakukan 5 Derajat kontak kertas yang sering dilakukan 6 Urutan aliran kerja 7 Melakukan kerja yang sama 8 Menggunakan peralatan yang sama 9 Kemungkinan bau yang tidak sedap, rebut, kotor, dll

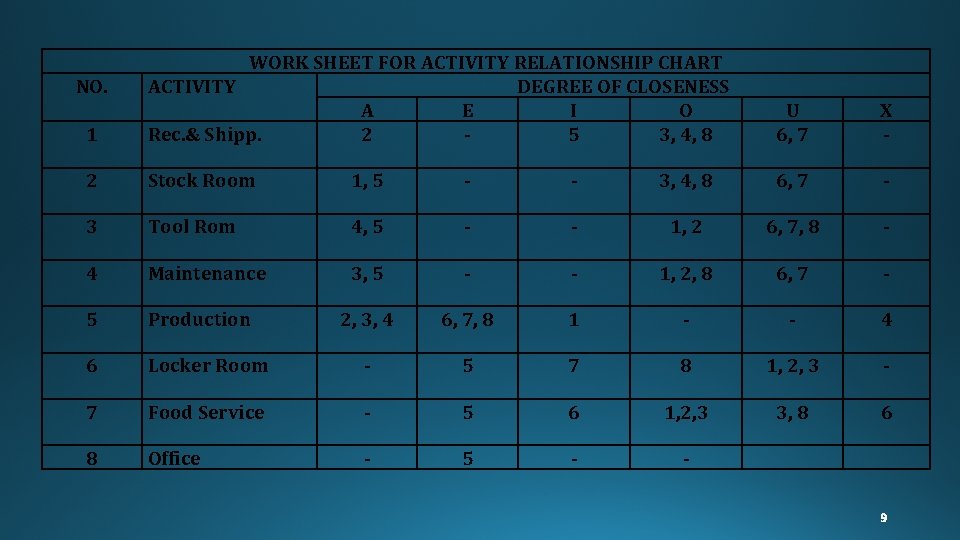

1 WORK SHEET FOR ACTIVITY RELATIONSHIP CHART ACTIVITY DEGREE OF CLOSENESS A E I O Rec. & Shipp. 2 5 3, 4, 8 U 6, 7 X - 2 Stock Room 1, 5 - - 3, 4, 8 6, 7 - 3 Tool Rom 4, 5 - - 1, 2 6, 7, 8 - 4 Maintenance 3, 5 - - 1, 2, 8 6, 7 - 5 Production 2, 3, 4 6, 7, 8 1 - - 4 6 Locker Room - 5 7 8 1, 2, 3 - 7 Food Service - 5 6 1, 2, 3 3, 8 6 8 Office - 5 - - NO.

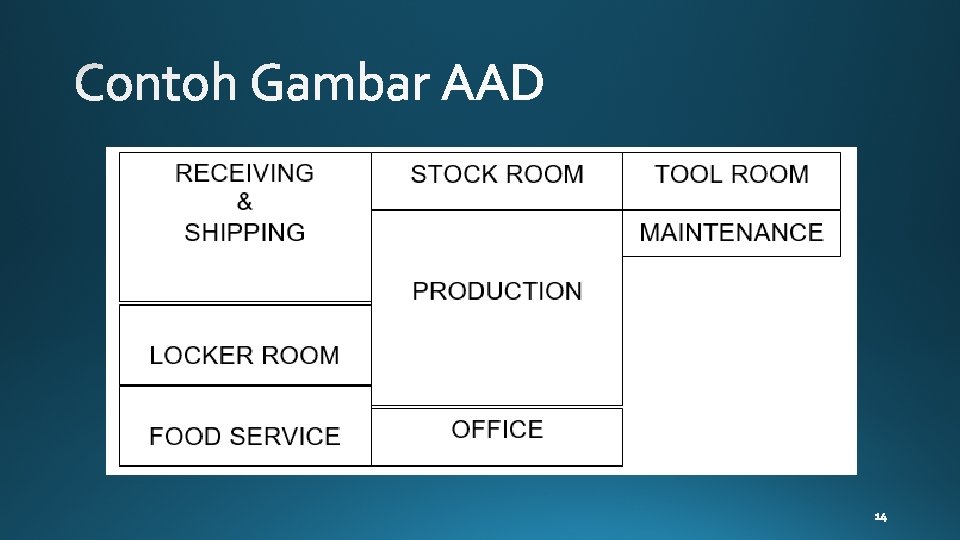

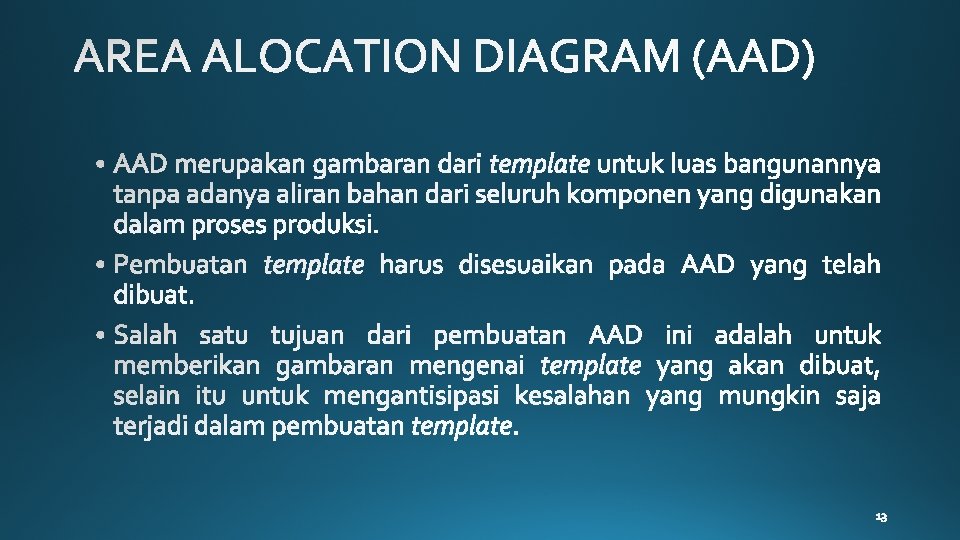

lanjutan dari ARC • Area Allocation Diagram (AAD) adalah suatu gambaran dari tata letak produksi yang sebenarnya dan memuat alokasi dari mesin dan produksi, beserta storage, range cost, receiving, shipping, dan lain-lain.

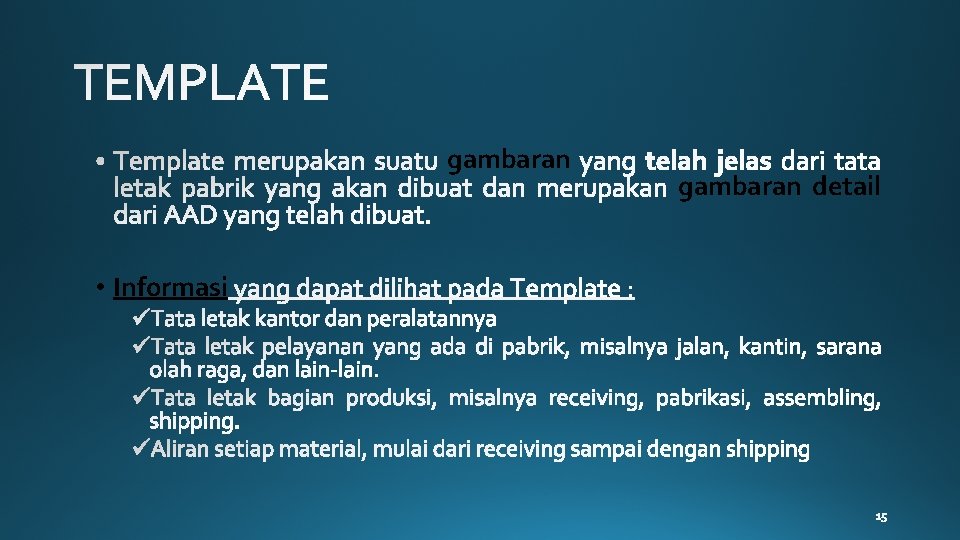

gambaran • Informasi gambaran detail

pabrik semua unsur-unsur yang terdapat dalam

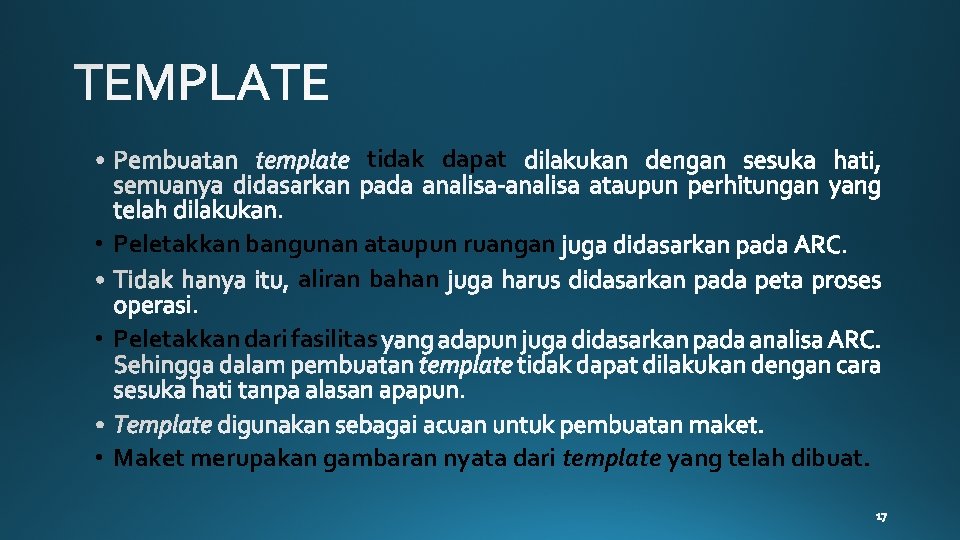

tidak dapat • Peletakkan bangunan ataupun ruangan aliran bahan • Peletakkan dari fasilitas • Maket merupakan gambaran nyata dari template yang telah dibuat.
