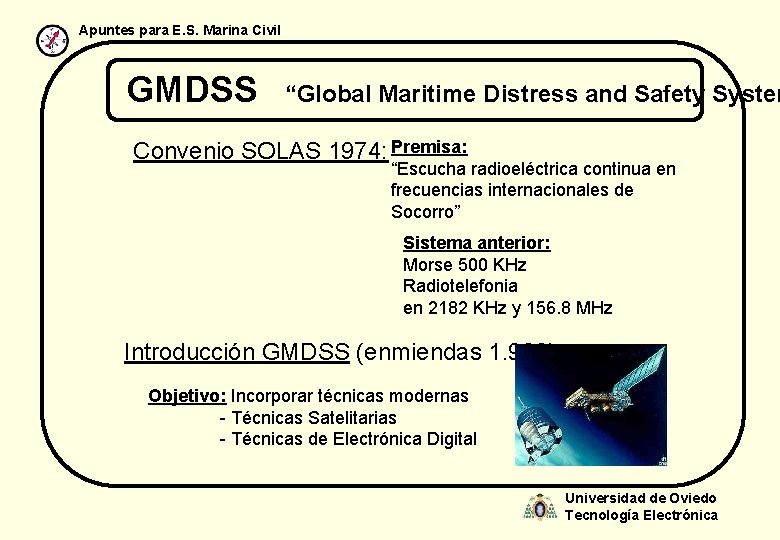

Apuntes para E. S. Marina Civil GMDSS “Global Maritime Distress and Safety System Convenio SOLAS 1974: Premisa: “Escucha radioeléctrica continua en frecuencias internacionales de Socorro” Sistema anterior: Morse 500 KHz Radiotelefonia en 2182 KHz y 156. 8 MHz Introducción GMDSS (enmiendas 1. 988) Objetivo: Incorporar técnicas modernas - Técnicas Satelitarias - Técnicas de Electrónica Digital Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil CONCEPTOS DE GMDSS: Visión general Universidad de Oviedo Tecnología Electrónica

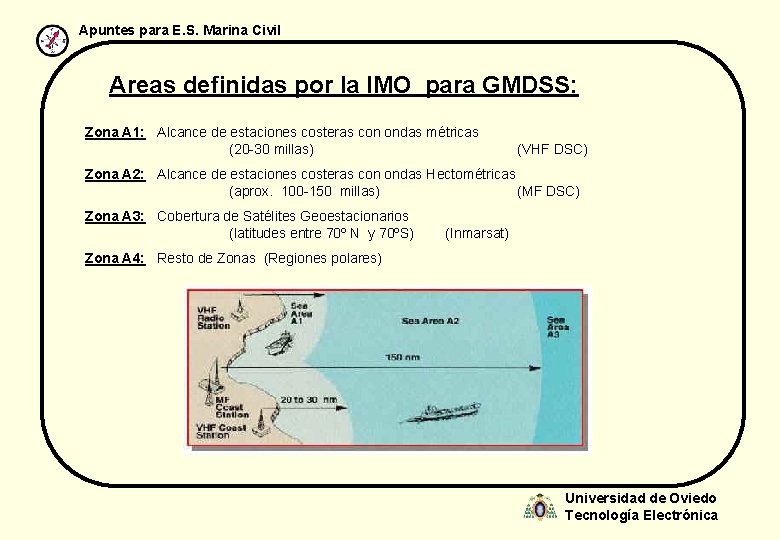

Apuntes para E. S. Marina Civil Areas definidas por la IMO para GMDSS: Zona A 1: Alcance de estaciones costeras con ondas métricas (20 -30 millas) (VHF DSC) Zona A 2: Alcance de estaciones costeras con ondas Hectométricas (aprox. 100 -150 millas) (MF DSC) Zona A 3: Cobertura de Satélites Geoestacionarios (latitudes entre 70º N y 70ºS) (Inmarsat) Zona A 4: Resto de Zonas (Regiones polares) Universidad de Oviedo Tecnología Electrónica

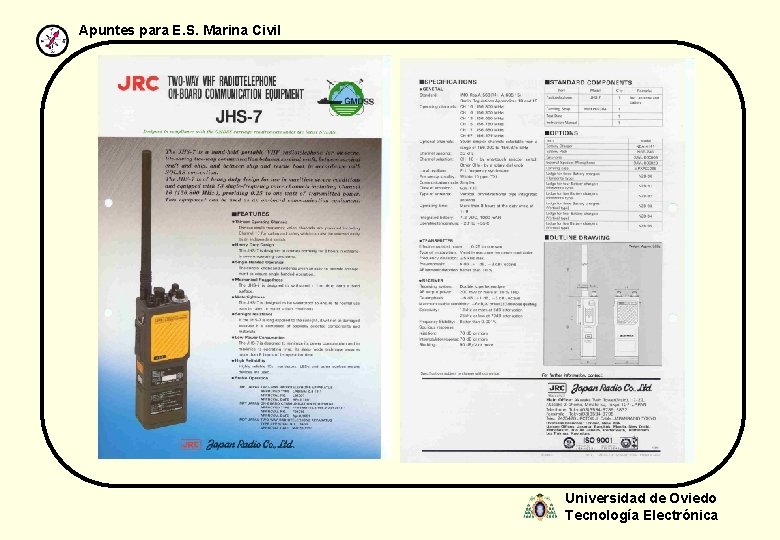

Apuntes para E. S. Marina Civil EQUIPOS QUE ACEPTA GMDSS - Llamada selectiva digital en VHF y MF/HF - Transceptores de radiotelefonia en VHF - Transmisión y recepción de radiotelefonia en MF y HF - Radiotelex (impresión directa de banda estrecha) - Navtex - Inmarsat A/B - Inmarsat C (Llamada intensificada a Grupos EGC “Enhanced Group C - Radiobaliza 406 MHz EPIRB COSPAS-SARSAT - Radiobaliza 1. 6 GHZ INMARSAT E EPIRB - Respondedor de radar (9 GHz) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil IMPLEMENTACIÓN DE GMDSS: 1 de Febrero de 1. 992 Los buques deben equiparse según GMDSS o SOLA 1 de Agosto de 1. 993 Todos los buques deben llevar NAVTEX y EPIRB 1 de Febrero de 1. 995 Todos los buques nuevos deben cumplir GMDSS 1 de Febrero de 1. 999 Todos los buques deben cumplir GMDSS Se aplica a todos los buques de pasajeros y buques de mas de 300 Tn de registro bruto. (En España: Buques mayores de 20 Tn de registro bruto) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil GMDSS debe verificar 9 funciones básicas: 1. - Por medio de dos sistemas independientes debe ser capaz de transmitir alertas (Distre desde barco a tierra. (Ship to Shore). 2. - Recibir alertas desde tierra. (Shore to Ship) 3. - Transmitir y recibir alertas barco a barco (Ship to Ship) 4. - Transmitir y recibir comunicaciones de busqueda y salvamento. 5. - Transmitir comunicaciones desde la escena del suceso (on-scene). 6. - Transmitir y recibir señales de localización. 7. - Transmitir y recibir información de seguridad marítima. 8. - Transmisión y recepción de radiocomunicaciones en general. 9. - Transmisión y recepción de comunicaciones entre puentes (Bridge to Bridge) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Métodos de mantenimiento de los equipos GMDSS: 1. - Dupicación de los equipos 2. - Mantenimiento en tierra 3. - Mantenimiento en el barco durante el viaje Barcos navegando en zona A 1 y A 2 deben seleccionar 1 métod Barcos navegando en zona A 3 y A 4 deben seleccionar 2 métod Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Equipos generales de GMDSS: 1. - VHF con capacidad de transmitir y recibir DSC en canal 70 y radiotelefonía en canales 6, 13 y 16 2. - DSC VHF (receptor con escucha continua en canal 70) 3. - Receptor NAVTEX o Receptor EGC (de INMARSAT en 1. 6 GHz) 4. - Respondedor de Radar de 9 GHz 5. - EPIRB con activación desde puente: EPIRB de 406 MHz COSPAS-SARSAT INMARSAT E 1. 6 GHz Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Equipos adicionales para la zona A 1: 1. - Radiocomunicaciones generales de onda métrica (VHF) usando telefonía. 2. - Opcional: EPRIB para alerta en DSC VHF canal 70 en lugar del EPIRB. 3. - Otra instalación aprobada capaz de transmitir alarma desde la posición: - DSC VHF - EPIRB manual - DSC MF - Estación INMARSAT tierra-buque VHF DSC EPIRB VHF GMDSS para barcos de recreo (bajo coste) DSC: Digital Selective Calling EGC: Enhanced group calling EPIRB: Emergency position-indicating radiobeacon Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Equipos adicionales para la zona A 2: 1. - Instalación de MF capaz de telefonia en 2182 KHz y DSC MF en 2187. 5 KHz. 2. - Equipo para escucha continua en DSC MF 2187. 5 KHz 3. - Radiocomunicacione generales en MF (1605 - 4000 KHz) o estación INMARSAT tierra - barco. 4. - Otra instalación aprobada capaz de transmitir alarma desde la posición: - DSC HF - EPIRB manual - Estación INMARSAT tierra-buque Típica Estación GMDSS para zona A 2 DSC: Digital Selective Calling EGC: Enhanced group calling EPIRB: Emergency position-indicating radiobeacon Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Equipos adicionales para la zona A 3: 1. - Instalación de MF capaz de telefonia en 2182 KHz y DSC MF en 2187. 5 KHz. 2. - Equipo para escucha continua en DSC MF 2187. 5 KHz 3. - INMARSAT A o INMARSAT C (clase 2) estación tierra - barco o instalación HF como la necesaria para la zona A 4. 4. - Otras dos instalaciones aprobadas capaces de transmitir alarma desde la posición: - INMARSAT A o INMARSAT C - EPIRB manual - Instalación de HF Típica Estación GMDSS para zona A 3 DSC: Digital Selective Calling EGC: Enhanced group calling EPIRB: Emergency position-indicating radiobeacon Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Equipos adicionales para la zona A 4: 1. - Instalación de MF/HF capaz de transmitir y recibir todas las frecuencias de alarma y seguridad en la banda 1605 - 27500 KHz (utilizando DSC, telefonía e impresión directa NBDP). 2. - Comunicaciones generales utilizando telefonía e impresión directa en la banda 1605 - 27500 KHz. 3. - Equipo capaz de seleccionar cualquier frecuencia de alarma y seguridad en la banda 4000 - 27500 KHz. 4. - Mantener escucha permanante en DSC en 2187. 5 KHz , 8414. 5 KHz y al menos en otra frecuencia con DSC. 5. - EPIRB 406 MHz de activación manual DSC: Digital Selective Calling EGC: Enhanced group calling EPIRB: Emergency position-indicating radiobeacon Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INMARSAT: International Mobile Satellite Organization - Origen OMI año 1. 966 - Aprobada en 1. 976 - Según datos de 1. 986 con 45 paises miembros - Consejo de signatarios que se reune 3 veces Ponealaaño disposición de los buques una gama completa de comunicaciones y de alerta de socorro, del tipo y calidad de una oficina moderna en tierra: - Conexión automática sin demora - telefonia, telex, transmisión de datos - fascimil, imagenes Universidad de Oviedo Tecnología Electrónica

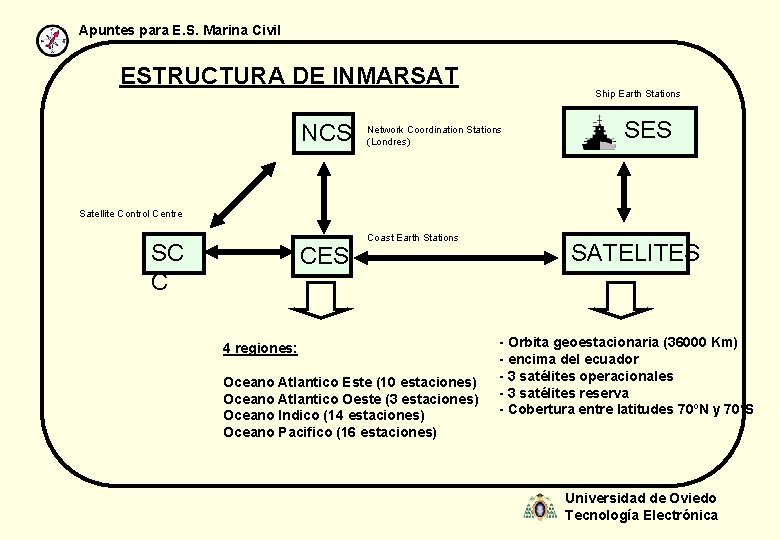

Apuntes para E. S. Marina Civil ESTRUCTURA DE INMARSAT NCS Ship Earth Stations Network Coordination Stations (Londres) SES Satellite Control Centre SC C CES Coast Earth Stations 4 regiones: Oceano Atlantico Este (10 estaciones) Oceano Atlantico Oeste (3 estaciones) Oceano Indico (14 estaciones) Oceano Pacifico (16 estaciones) SATELITES - Orbita geoestacionaria (36000 Km) - encima del ecuador - 3 satélites operacionales - 3 satélites reserva - Cobertura entre latitudes 70ºN y 70ºS Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil 178 ºE Pacífico Atlantico Oeste 0 K 12 00 54ºW m 35700 Km 64. 5ºE Indico 15. 5 W Atlantico Este Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INSTALACIÓN COSTERA INMARSAT Satelite CONTROL DE LA RED 1. 6 GHz 4 GHz 1. 5 GHz Banda L CES Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INSTALACION EN EL BARCO (SES): “Ship Earth Stations” Actualmente tenemos 4 tipos: - Inmarsat A - Inmarsat B - Inmarsat C - Inmarsat M INMARSAT A: - Primer sistema (año 1. 982) - proporciona: teléfono telex fax e-mail comunicaciones de datos (64 Kbits/seg) fotografias alta definición video - Equipo grande: antena 1250 x 1350 mm peso 100 Kg Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INMARSAT B: - Versión actualizada de inmarsat A (año 1. 994) - Incorpora técnicas de Electrónica Digital - proporciona: teléfono de alta calidad fax Telex comunicaciones de datos - Equipo grande: similar a Inmarsat A antena 1250 x 1350 mm peso 100 Kg Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INMARSAT M: - Intenta complementar los servicios existentes (año 1. 992) - proporciona: teléfono fax comunicaciones entre computadores - Equipo mediano: antena 850 x 650 mm peso 20 Kg - Económico Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INMARSAT C: - Diseñada como complemento de Inmarsat A (año 1. 991) - Comunicacione digitales globales en un pequeño terminal - NO permite comunicaciones de voz - SOLO texto y datos - Incorpora llamada intensificada a grupos EGC (Enhanced Group Call) SAFETYNET: Para seguridad marítima MSI(Maritime Safety Information) FLEETNET: Para Comercio -Permite incorporar alarmas - Equipo muy pequeño: antena 225 x 325 mm peso 7 Kg - MUY barato Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil CROQUIS COMPARATIVO DE EQUIPOS Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil INMARSAT E EPIRB: Sistema Satelitario de RLS (Banda L) FILOSOFIA: Aprovechar la infraestructura de INMARSAT para enviar alertas (a muy bajo coste) CARACTERISTICAS MAS RELEVANTES - Frecuencias 1. 6 GHz (Banda L) - Alerta de Socorro en 2 minutos (32 bits/sg) - Potencia radiada 2 W - Cobertura ± 70º Latitud - 20 alertas simultaneas en lapso de 10 minutos - Posibilidad de introducir y actualizar manualmente datos de navegación (NMEA 0183) - Rangos de frecuencias: 1644. 3 - 1644. 5 MHz 1646. 6 - 1645. 8 MHz -Tamaño del mensaje: 160 bits -Se activa inmediatamente por inmersión - Sumergible hasta 10 m (durante 5 min) - Preparada para caer al agua desde 20 m - Color naranja reflectante NOTA: RLS: Radiobaliza de localización de siniestros EPIRB: Emergency position-indicating radiobeacon Universidad de Oviedo Tecnología Electrónica

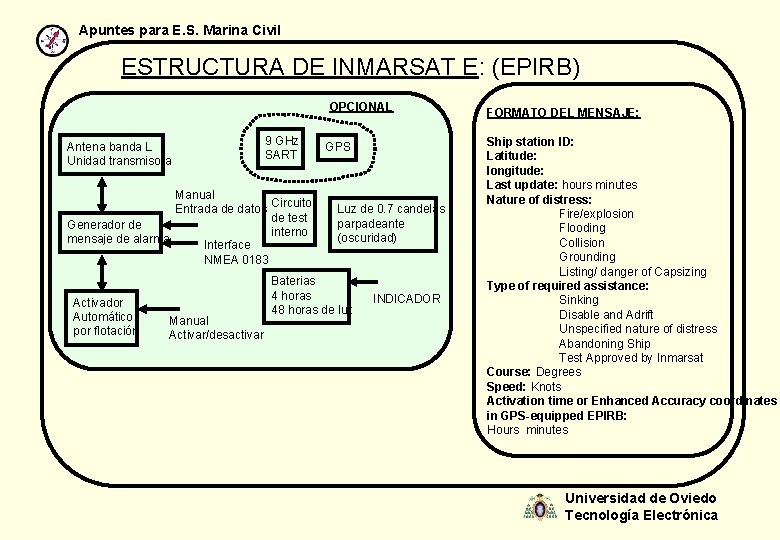

Apuntes para E. S. Marina Civil ESTRUCTURA DE INMARSAT E: (EPIRB) OPCIONAL Antena banda L Unidad transmisora 9 GHz SART Manual Entrada de datos Circuito de test Generador de interno mensaje de alarma Interface NMEA 0183 Activador Automático por flotación Manual Activar/desactivar GPS Luz de 0. 7 candelas parpadeante (oscuridad) Baterias 4 horas 48 horas de luz INDICADOR FORMATO DEL MENSAJE: Ship station ID: Latitude: longitude: Last update: hours minutes Nature of distress: Fire/explosion Flooding Collision Grounding Listing/ danger of Capsizing Type of required assistance: Sinking Disable and Adrift Unspecified nature of distress Abandoning Ship Test Approved by Inmarsat Course: Degrees Speed: Knots Activation time or Enhanced Accuracy coordinates in GPS-equipped EPIRB: Hours minutes Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil DSC: “Digital Selective Calling” - Diseñado para enviar de forma automática las alertas en frecuencias VHF, MF y HF (Es uno de los subsistemas de GMDSS peor conocidos que se traduce en un gran número de falsas alarmas) - Las alertas (Distress) se envían automáticamente a todas las estaciones. - Los mensajes de urgencia, seguridad y rutinarias pueden ser enviadas a todas las es a una estación individual o a un grupo de estaciones. - Las bandas que se utilizan son: “Las comunicaciones de voz no están permitidas en estas ban MF/HF DSC: 2187. 5 KHz, 4207. 5 KHz, 6312. 0 KHz, 8414. 5 KHz, 12577. 0 KHz 168 VHF DSC: Canal 70 (156. 525 MHz) MF/HF DSC unidad de control con modem Botón “Distress”: VHF DSC con pantalla alfanumérica y teclado protegido por una tapa. Requiere dos acciones simultaneas para activarse. ¡¡ Atención a su uso correcto !! Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil DSC: “Digital Selective Calling” - Sistema síncrono (con código detector de errores de 10 unidades). - La trama típica de un mensaje DSC es: Serie de puntos Secuencia de puesta en fase. Especificador de formato. Dirección Categorias Autoidentificación Mensaje 1 Mensaje n Fin de secuencia Comprobación de errores - Todos los DSC estan programados con un único número de identificación de 9 digitos. (MMSI: Maritime Mobile Service Identify) - El MMSI se envía automáticamente en cada transmisión. - Los tres primeros dígitos del MMSI se conocen como MID (Maritime Identification Digits) el país donde esta registrado el barco. (224 España). - El MMSI de un barco mercante suele acabar en 3 ceros: 224001000 Típico barco mercante español - El MMSI de un barco de recreo suele acabar en 2 ceros 224000100 Típico barco de recreo español - El MMSI de una estación costera suele comenzar por 2 ceros 002240001 Estación costera Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil DSC: “Digital Selective Calling” - Una transmisión típica dura de 6 a 7 Sg en ondas Decamétricas/Hectométricas (MF/HF) Método de transmisión: F 1 B (Modulación de frecuencia o phase. Telegrafía de banda lateral independiente ) J 2 B (Modulación de frecuencia. Telegrafía de banda lateral única ) Velocidad : 100 baudios Frecuencia central : 1. 7 k. Hz Desplazamiento : 170 Hz - Una transmisión típica dura de 0. 45 a 0. 67 Sg en ondas métricas Método de transmisión: Portadora: velocidad FSK (1. 3 KHz - 2. 1 KHz) 1. 7 KHz 1200 baudios NOTA: Existe un informe de la ITU (ITU-R-M. 541 -8) para el correcto manejo de los equipos c Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Respondedor de Radar : SART “Search and Rescue Radar Transpond - Banda 9 GHz - Responde al ser interrogado por el radar - Provoca en la pantalla del radar una línea de 20 impulsos, espaciado 0. 6 millas y 8 millas de exten - Disponen de batería para 96 horas (-20ºC y 55ºC) - Antena Omnidireccional - Altura de antena 15 m y distancia 10 millas - Preparado para responder a Radar aerotransportados (Pcresta = 10 KW, altura 2500 m y distanci - Los barcos entre 300 y 500 GRT requieren 1 SART y los mayores de 500 GRT requieren 2 SART Línea de respuesta SART Típica respuesta en pantalla del radar Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SERVICIO MUNDIAL DE RADIOAVISO NÁUTICOS - Los radoavisos naúticos contienen información que puede afectar a la navegación: -Avisos de temporal - Presencia de hielos - Peligros para la navegación - Modificaciones importantes en las publicaciones náuticas - Ejercicios de unidades navales, etc - El globo se distribuye en 16 zonas (denominadas NAVAREAS) - Hasta 400 millas se consideran avisos costeros y se transmiten por NAVTEX. - Por encima de 400 millas los avisos se transmiten por EGC (“Enhanced Group Call”) de INMA - Hasta hace poco (1. 987) se utilizaba telegrafía morse en ondas decamétricas (modos de transmisión A 1 o A 1 A) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX - Es un servicio internacional para enviar información de seguridad marítima (MSI “Maritime Inform utilizando Radiotelex con impresión directa de banda estrecha (NBDP “Narrow Band Direct Print - NAVTEX trabaja en la banda de MF (justo debajo de AM) con un alcance del orden de 300 millas. -Actualmente cubre: mar mediterraneo, mar del norte, mares de Japón y de Norte América, Costas a España y Portugal, Canarias, Azores, Sudamérica, Mares de China. - Las frecuencias de tranbajo son: 518 KHz canal principal NAVTEX 490 KHz comunicaciones en lenguaje local (no ingles) 4209. 5 KHz zonas tropicales (no esta en uso de momento) - La potencia de transmisión esta fuertemente regulada para evitar interferencias (sobretodo por la n - Además se emplea una secuencia para compartir el tiempo (“Time-Sharing”) para eliminar complet interferencias mutuas. Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX - Las informaciones metereológicas, advertencias para navegación, búsqueda y rescate (SAR). etc se envían al centro coordinador NAVTEX desde donde se transmiten (normalmente vía Telex) a la costera mas adecuada. Coordinadores nacionales COORDINADOR Guardacostas DE ADVERTENCIAS Boyas A LA NAVEGACION Sist. De Navegación Marina Mercante Informes de Barcos Operadores de costa Mensajes de peligro Centros Metereológicos COORDINADOR CENTRAL NAVTEX COORDINADOR SAR COORDINADOR DE MENSAJES METEREOLÓGICOS Universidad de Oviedo Tecnología Electrónica

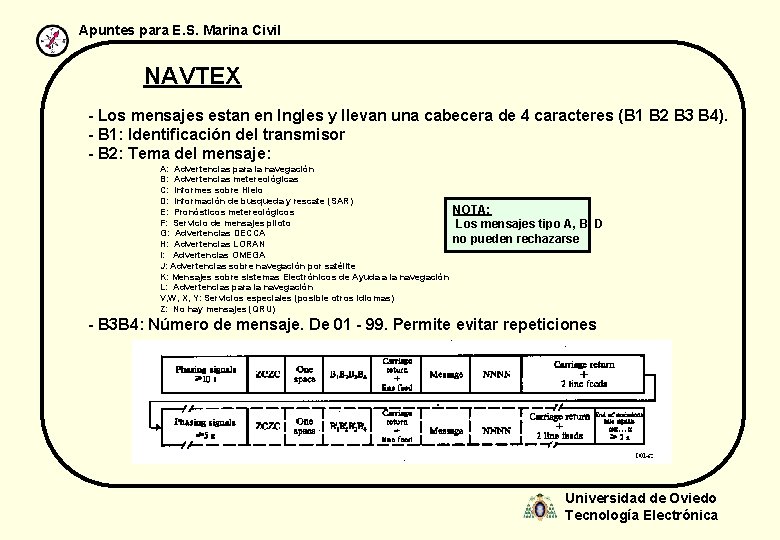

Apuntes para E. S. Marina Civil NAVTEX - Los mensajes estan en Ingles y llevan una cabecera de 4 caracteres (B 1 B 2 B 3 B 4). - B 1: Identificación del transmisor - B 2: Tema del mensaje: A: Advertencias para la navegación B: Advertencias metereológicas C: Informes sobre Hielo D: Información de busqueda y rescate (SAR) E: Pronósticos metereológicos F: Servicio de mensajes piloto G: Advertencias DECCA H: Advertencias LORAN I: Advertencias OMEGA J: Advertencias sobre navegación por satélite K: Mensajes sobre sistemas Electrónicos de Ayuda a la navegación L: Advertencias para la navegación V, W, X, Y: Servicios especiales (posible otros idiomas) Z: No hay mensajes (QRU) NOTA: Los mensajes tipo A, B, D no pueden rechazarse - B 3 B 4: Número de mensaje. De 01 - 99. Permite evitar repeticiones Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX - Se emplea un código especial de 7 bits donde se codifica cada carácter con tres “ 0” y cuatro (permite detección de errores) - Cada carácter se envía además dos veces. La primera transmisión se realiza en el slot DX y v de otros 4 caracteres (RX-DX-RX-DX) y a continuación se repite en el slot RX. Esto permite la de errores. - Como transcurre un cierto tiempo entre la primera transmisión DX y la segunda RX, la posibi errores debidos a ruidos, interferencias, etc disminuye. A 100 bits/Sg el tiempo que transcu 7 bits/carácter x 4 caracter x 0. 01 Sg/bit = 280 Sg - Se transmite a 100 bits/Sg (baudios) con modulación FSK de BLU. (“ 0” = 517. 915 k. Hz “ 1” = 5 Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX: Cada mensaje NAVTEX tiene el siguiente formato: Señal de ajuste de fase (mas de 10 Sg) Fin de secuencia de puesta en fase Preámbulo Fin de grupo Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX: -Transmisión de cada carácter dos veces en los slots RX y DX Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX: Ejemplo aclaratorio con un mensaje ficticio: ZCZCP � EPE Dz Rx Dx Rx Dx Rx Dx Rx Z . . C . . . Z. . . C C. . �. Z. . P Z . C . Z Z C C �Z P C. � . . E C E . . P �P P. . P . . E E E. . E . . . P. P . . Información realmente transmitida Universidad de Oviedo Tecnología Electrónica E E

Apuntes para E. S. Marina Civil Diagrama de funciones del microprocesador Diagrama de bloques de un equipo de un receptor NAVTEX Frontal de un equipo NAVTEX Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX Código 4 entre 7 utilizado en NAVTEX y en transmisiones TOR (Telex over Radio) y alfabeto telegráfico internacional Nº 2 de 5 unidades. NOTA: B = “ 1” Y = “ 0” = 517. 915 k. Hz “ 1” = 518. 085 k. Hz Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Ejemplos típicos de transmisiones NAVTEX Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX: NAVAREAS a nivel mundial. NOTA: Se indica el identificador de la estación transmisora (B 1) La mínima distancia entre dos transmisores con el mismo carácter B 1 es de 400 mi Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil NAVTEX - Para evitar interferencias se distribuyen espacios de tiempo para cada una de las emisoras. - Se hacen transmisiones de 10 minutos cada 4 horas. - Dentro de cada NAVAREA tendremos 4 grupos con se posibles estaciones/transmisiones po Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT 1. - Sistema de satélites diseñado para proporcionar llamadas de socorro y datos de localiz unidades de búsqueda y rescate (SAR). 2. - Proyectado para localizar radiobalizas (EPIRB) que trabajan en las frecuencias: 406 MHz: Frecuencia de socorro marítima (O 121. 5 MHz: Frecuencia aeronáutica internacio Socorro NOTA: COSPAS (Cosmicheskaya Sistyema Poiska Avariynich Sudov) En Ingles sería: “Space System for the Search of Vessels in Distress” SARSAT (Search and Rescue Satellite-Aided Tracking) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT 1. - El sistema esta concebido para operar con 3 tipos de balizas: ELT: Balizas aeronáutica (“Emergency Locator Transmiter”) PLB: Balizas personales (“Personal Locator Beacon”) EPIRB: Baliza marítima (“Emergency Position Indicating Radio Beacon”) 2. - La información recibida por los satélites se transmite a estaciones en tierra: LUT: “Local User Terminals” 3. - La información de los LUT se retransmite a unidades de control centralizado: MCC: “Mission Control Centers” RCC: “Rescue Coordination Centers” SPOC: “Search and Rescue points of Contacts” Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT 1. - El sistema trabaja con 2 tipos de satélites - Satélites polares de baja altura (LEOSAR) - Satélites geoestacionarios (GEOSAR) Satélites LEOSAR: - 4 satélites 2 rusos (sistema COSPAS): 2 americanos (sistema SARSAT): Orbita 1000 Km satélites metereológicos NOAA. Orbita Satélites GEOSAR: - 3 satélites Orbita 36. 000 Km 1 India (INSAT-2 A) 2 americanos (GOES W y GOES E) Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT 1. - Las características básicas del Sistema LEOSAR son: - Satélites polares de baja altura (1. 000 Km) - Velocidad 7 Km/S (una órbita completa en 100 minutos) - La cobertura no es continua (circulo de 4000 Km de diámetro) - Entre los cuatro satélites pueden tardar un máximo de 1 hora en localizar una - Localizan la posición exacta de la baliza utilizando el efecto DOPPLER - Transmiten la información a la LUT mas próxima NOTA: LEOSAR permite cobertura polar Cobertura LEOSAR Operación de LEOSAR: AZUL: baliza localizada ROJO: información transmitida a LUT Universidad de Oviedo Tecnología Electrónica

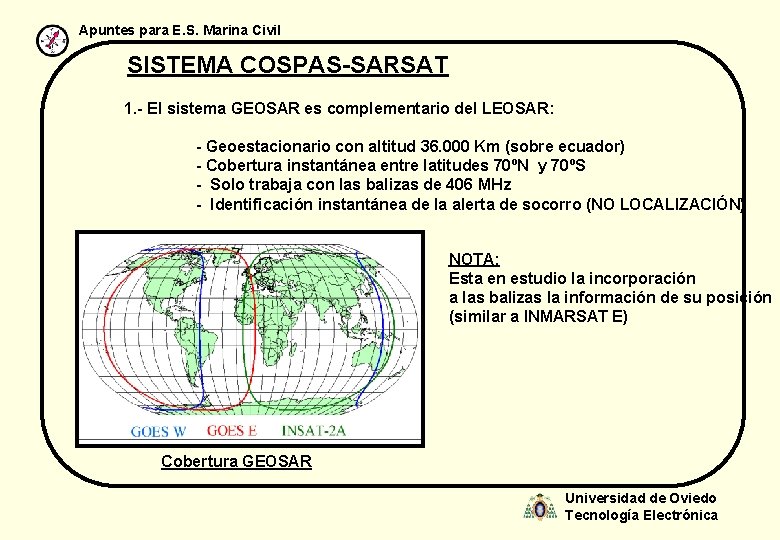

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT 1. - El sistema GEOSAR es complementario del LEOSAR: - Geoestacionario con altitud 36. 000 Km (sobre ecuador) - Cobertura instantánea entre latitudes 70ºN y 70ºS - Solo trabaja con las balizas de 406 MHz - Identificación instantánea de la alerta de socorro (NO LOCALIZACIÓN) NOTA: Esta en estudio la incorporación a las balizas la información de su posición (similar a INMARSAT E) Cobertura GEOSAR Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT: Estaciones en tierra LUT 1. - Tenemos dos tipos de estaciones LUT: - LEOLUT: Para recibir información de satélites LEOSAR - GEOLUT: Para recibir información de satélites GEOSAR 2. - Para incrementar la precisión de la localización, se produce una corrección de la localización del satélite (phemeris) cada vez que se contacta con una LUT. 3. - Actualmente están disponibles 35 estaciones LEOLUT 4. - No disponible información de estaciones GEOLUT Localización de estaciones LEOLUT Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil Resumen de tipos de EPIRB 1. - EPIRB clase A: 121. 5/243 MHz. Flotante. Se activa automáticamente. Detectable desde barco y satélite. Cobertura limitada. Alerta en 4 -6 horas. NOTA: 243 MHz es el 2º armónico de 2. - EPIRB Clase B: 121. 5 MHz y se emplea de igual 121. 5/243 MHz. Como clase A pero se activa manualmente. modo en algunas balizas. 3. - EPIRB Clase C: VHF canal 15 / 16. Activación manual. Solo marítima. No detectable por satélite. 4. - EPIRB Clase S: 121. 5/243 MHz. Similar clase B. Parte de un barco salvavidas. 5. - EPIRB categoría I: 406/121. 5 MHz. Flotante. Se activa automáticamente. Detectable por satélite en cualquier parte del mundo. 6. - EPIRB categoría II: 406/121. 5 MHz. Igual que categoría I pero manual. 7. - EPIRB Inmarsat E: 1646 MHz. Flotante. Se activa automáticamente. Universidad de Oviedo Tecnología Electrónica

Apuntes para E. S. Marina Civil SISTEMA COSPAS-SARSAT : Localización Doppler - La frecuencia que recibe el satélite esta afectada por la velocidad relativa entre transmisor y receptor. - Si satélite y baliza se acercan la frecuencia recibida es mayor que la emitida. - Si satélite y baliza se alejan la frecuencia recibida es menor que la emitida. “La figura representa la curva tiempo - frecuencia de un satélite LEOSAR cuando pasa por encima de una baliza” TCA = Time of Closest Approach - Utilizando esta información y conociendo donde esta el satélite en cada instante se obtiene una línea de posición de la baliza. - La forma de la curva puede procesarse para obtener la distancia entre transmisor y receptor. (se obtienen 2 puntos posible de localización). - La Precisión de la localización es de 5 Km. - 1 satélite puede localizar 90 balizas simultáneamente -La baliza emite en ráfagas de 5 W (durante 0. 5 S) cada 50 Sg Universidad de Oviedo Tecnología Electrónica
