APROXIMACION A LA CUADRATURA DEL CÍRCULO Y RECTIFICACIÓN DE LA CIRCUNFERENCIA (MÉTODO GRÁFICO) Ing º Julio Antonio Gutiérrez Samanez http: //www. monografias. com/trabajos 36/cuadraturacirculo/cuadratura-circulo. shtml Cusco – Perú 2008
El célebre problema de la cuadratura del círculo trata , en realidad, de dos problemas a) La Cuadratura del Círculo, en sí, que busca conseguir, usando sólo regla y compás, un cuadrado o polígono regular de igual área que un círculo dado. b) La Rectificación de la Circunferencia, que consiste en conseguir, usando sólo regla y compás, a partir de una circunferencia, un cuadrado o polígono regular, de igual perímetro (isoperímetro).
HIPÓTESIS. - “La relación del lado del cuadrado y el radio del círculo de igual área (Isoárea) es constante”. = L r
Fracción de aproximación del Pi del holandés Metius:
CUADRATURA DEL CÍRCULO EN 14 PASOS Para este efecto se sigue los pasos siguientes: 1. - Trazar el plano cartesiano con la recta horizontal (eje X) y otra perpendicular (eje Y) con origen en el punto (0, 0). 2. - Tomar un valor unitario arbitrario (un centímetro, por ejemplo) y con él, dividir la recta X, en doce partes.
Sistema gráfico para ubicar la proporción dada por paralelismo.

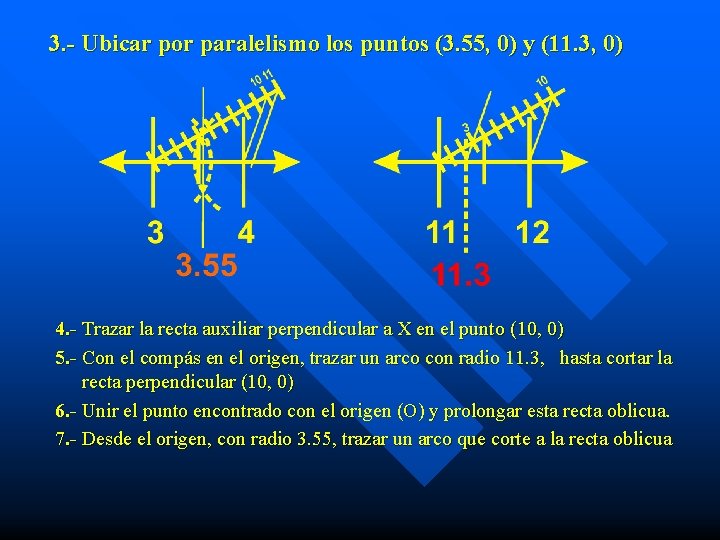

3. - Ubicar por paralelismo los puntos (3. 55, 0) y (11. 3, 0) 4. - Trazar la recta auxiliar perpendicular a X en el punto (10, 0) 5. - Con el compás en el origen, trazar un arco con radio 11. 3, hasta cortar la recta perpendicular (10, 0) 6. - Unir el punto encontrado con el origen (O) y prolongar esta recta oblicua. 7. - Desde el origen, con radio 3. 55, trazar un arco que corte a la recta oblicua
8. - Desde este punto, trazar la perpendicular al eje X. El punto hallado será, aproximadamente el valor de Pi, ~ = 3. 141592920 (Haciendo, paralelamente, el control por el método analítico se encontró que se trata de una aproximación de 2. 68 * 10 -7 centímetros)
OBTENCIÓN GRÁFICA DE RAÍZ DE PI 9. - Se ubica el punto: (1+ ) en X y con el compás se toma la mitad de su magnitud 10. - Con la mitad de ( +1) como radio y desde ese punto medio se traza una semicircunferencia.

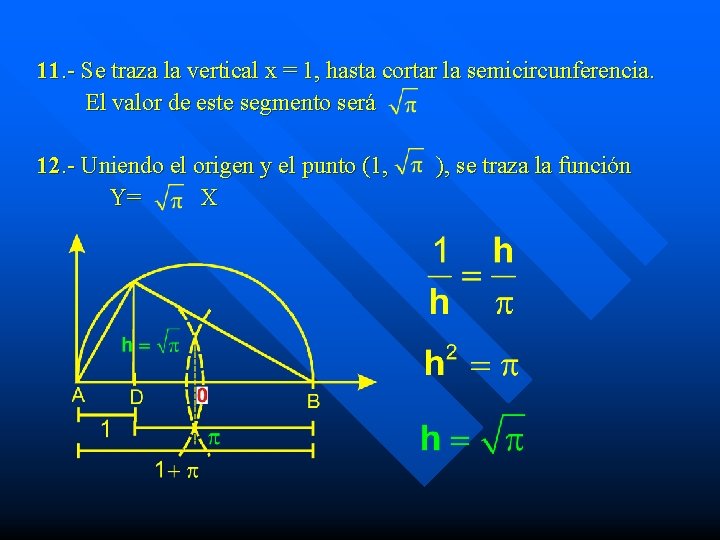

11. - Se traza la vertical x = 1, hasta cortar la semicircunferencia. El valor de este segmento será 12. - Uniendo el origen y el punto (1, ), se traza la función Y= X

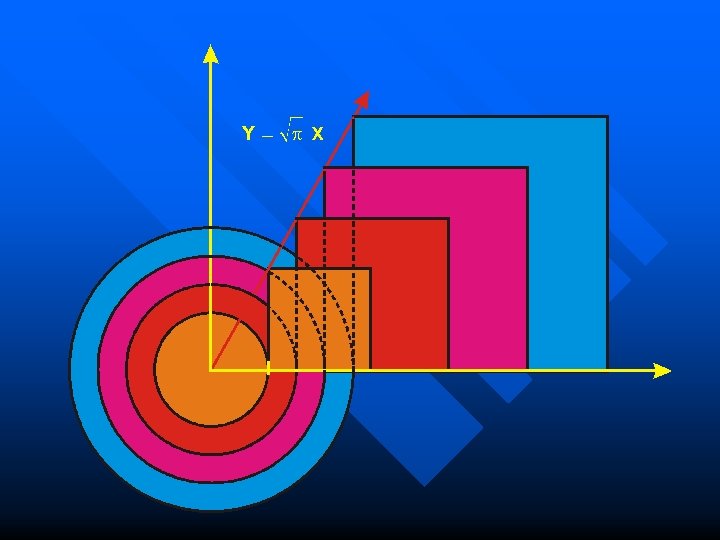

13. - Se traza un círculo de cualquier radio X, por ejemplo r =1, cuyo área será = 14. - Se traza un cuadrado de lado Y, (por ejemplo L= , cuyo área será = ) Por lo tanto, cualquier círculo trazado con radio X, será isoárea del cuadrado de lado Y, a través de la función Y= X.
RECTIFICACION DE LA CIRCUNFERENCIA HIPÓTESIS. - “La relación del lado del cuadrado y el radio del círculo de igual perímetro (Isoperímetro) es constante”. = L r
RECTIFICACION DE LA CIRCUNFERENCIA
RECTIFICACION DE LA CIRCUNFERENCIA
RECTIFICACION DE LA CIRCUNFERENCIA
Teorema de Eusebio Corazao (1905) Todo polígono regular de n lados es medio proporcional entre su circulo inscrito y su circulo isoperímetro Teorema complementario de G. S. Todo círculo es medio proporcional entre el polígono regular que le circunscribe y su polígono regular isoperímetro
Relación entre la Cuadratura del Círculo y la Rectificación de la Circunferencia. Si un círculo inscrito en un cuadrado tiene igual área que un segundo cuadrado; entonces, el primer cuadrado tendrá el mismo área que otro círculo isoperímetro del segundo cuadrado
Nuevo Teorema generalizado entre polígonos isoáreas y polígonos isoperímetros. Si un círculo inscrito en un polígono regular de “n” lados tiene igual área que un segundo polígono regular, también de “n” lados; entonces, el primer polígono tendrá el mismo área que otro círculo isoperímetro del segundo polígono
FIN Muchas gracias Ing. Julio Antonio Gutiérrez Samanez Kutiry @hotmail. com Jgutierrezsamanez@yahoo. com www. kutiry. org http: //www. monografias. com/trabajos 36/cuadraturacirculo/cuadratura-circulo. shtml
OBTENCIÓN GRÁFICA DE El número Pi aproximado obtenido es, ~ = 3. 141592920 (Cifra a la que podemos sustraer el valor de = (3. 141592654) obtenido en una calculadora personal de once dígitos, del modo siguiente: 3. 141592920– 3. 141592654 0. 000000266 Haciendo, paralelamente, el control por el método analítico se encontró que se trata de una aproximación o error por exceso de 2. 66 * 10 -7 centímetros o 26. 6 Anstrongs que equivale a 13 átomos (de 2 Anstrongs de diámetro promedio) puestos en fila; también son 2. 66 nm (nanómetros) promedio) puestos en fila Obviamente, para los alcances de la vista humana y trabajando sobre una hoja de papel A 4, con un compás sencillo, la aproximación hallada no podría ser más exacta.
La Cuadratura con el Teorema de Corazao Proporción de Radios Proporción de Áreas
Dibujo simplificado de la rectificación de la circunferencia con el Teorema de Corazao
