Apresentando o Max Cell Max Cell um subduto
Apresentando o Max. Cell Ø Max. Cell é um subduto tecido projetado para instalação de cabos de telecomunicação. Ø Sua utilização em dutos ocupados, permite criar novas rotas dedicadas para instalação de cabos ópticos (FTTx, etc), sem a necessidade de reforço de canalização ou utilização dos ultimos dutos vagos.
Como o Max. Cell é usado em redes existentes? Ø Max. Cell foi projetado para compartilhar os dutos com os cabos existentes criando novos caminhos de passagem. Ø Elimina a necessidade de reforço de canalização; Ø Maior velocidade de instalação, já que é mais fácil de utilizar; Ø Pode se instalado sobre um cabo existente em um duto ocupado. Ø Redução dos Custos de Implantação Ø Redução dos Custos de Manuseio Ø Ø Facil de Instalar (menos pessoas e mais rápido) Menos lubrificante, Sobras Reduzidas, Dutos de diametro menor (75 mm) Menos espaço nos almoxarifados Menor custo de transporte

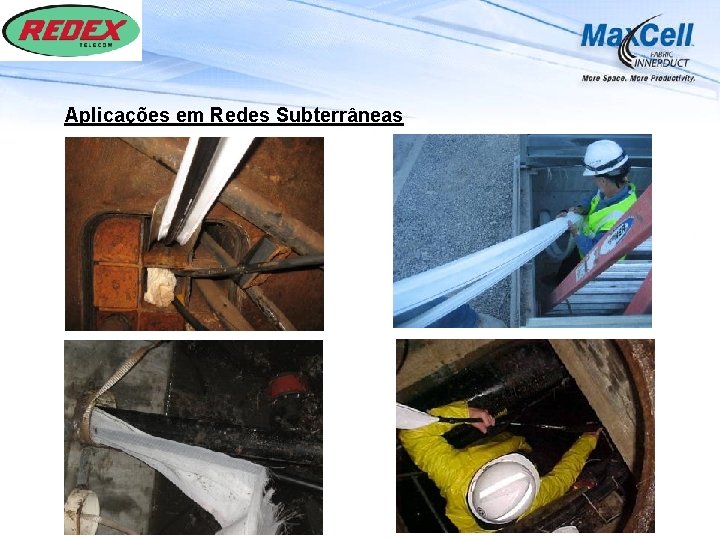

Aplicações em Redes Subterrâneas

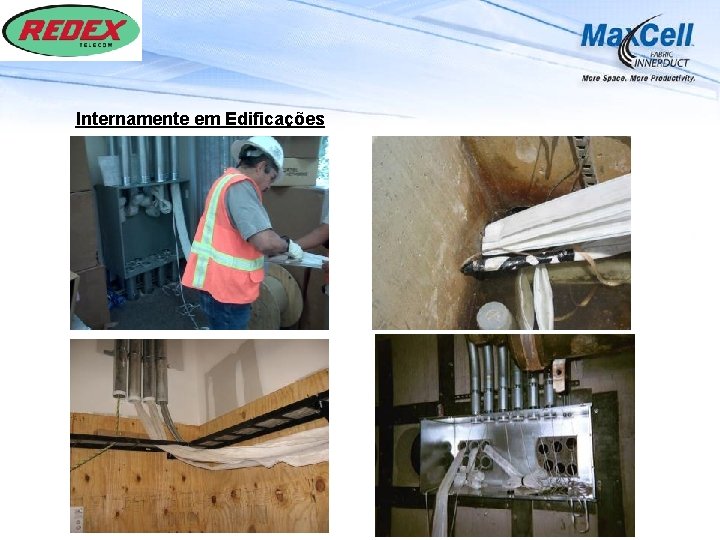

Internamente em Edificações
Max. Cell – Informações Básicas Ø Max. Cell está disponivel em 4 (quatro) defirente medidas: ü 4” (86 mm), ü 3” (64 mm), ü 2” (50 mm), ü 1, 25” (32 mm) Ø Disponivel em versões de 4 cerdas, 3 cerdas, 2 cerdas ou 1 cerda: Ø Seis cores de Identificação estão disponíveis: ü Preto, Azul, Vermelho, Verde, Branco e Amarelo ü Fios Guias Coloridos estão pré-instalados em cada cerda. ü Os fios guias são utilizados para o puxamento dos cabos. ü Possui gravação metrica sequencial Ø Max. Cell é pré-lubrificado facilitando a instalação de novas redes externas Ø Dispensando o uso de Lubrificantes Adicionais Ø Bobinas padrão de 150 m, 300 m, 1000 m, 2000 m ü Tamanhos customizados poderão ser fornecidos
Vantagens de Desempenho Ø Max. Cell mantém um baixa tensão do cabo durante o puxamento ü Coeficiente de Atrito do Max. Cell é = 0. 05 até 0. 06, enquanto Dutos/Sub = 0. 08 até 0. 10 ü Max. Cell não possui memoria mecanica, ou seja, não espira como os subdutos atuais. ü Max. Cell não torce durante a instalação, basta usar um girador durante o puxamento. ü Max. Cell não se move durante a instalação de cabos ü Max. Cell pode ser instalado em dutos com curvas ou desnivel Ø Max. Cell Proteje o Cabo e o Duto ü O calor provocado pelo atrito da fita de puxamento não danifica o Max. Cell ü Temperatura de Derretimento do Max. Cell = 248° C, enquanto Dutos = 110° C ü Separação dos cabos, previne a abrasão. Ø Max. Cell não é danificado mesmo após longa exposição a produtos quimico no solo, derivados de petroleo, agua doce ou salgada.
Resistência a Ruptura em Lbs Produto Max. Cell Standard Max. Cell – Resistente a Chama Ø 4” x 3 Cell 1250 Kg 998 kg Ø 3” x 3 Cell 1150 kg 808 kg Ø 2” x 3 Cell Ø x 2 Cell x 1 Cell 825 Kg 563 Kg 310 Kg 570 Kg 380 Kg 190 Kg Ø 1. 25” x 3 Cell x 2 Cell x 1 Cell 560 Kg 350 Kg 220 Kg 380 Kg 250 Kg 125 Kg
FAQs Ø Qual é a resistência da fita de puxamento fornecida no Max. Cell? ü A fita de puxamento fornecida no Max. Cell tem uma tensão de ruptura de 566 Kg. Ø O Max. Cell degrada ao longo do tempo? ü As materias primas utilizadas para produzir o Max. Cell garantem que mesmo após 20 anos de uso a resistencia de ruptura seja reduzida em menos de 15%. Ø Podem os cabos ser removidos sem remover ou danificar o Max. Cell? ü Sim, Max. Cell foi projetado para que cabos instalados possam ser removidos e reinstalados novos cabos a qualquer tempo.
FAQs Ø Em formações de varias Cerdas de Max. Cell, existe uma ordem particular de instalação dos cabos? ü É recomendado que a instalação dos cabos inicie-se de baixo para cima. Isto permite uma facil instalação de outros cabos no futuro. Ø Quando as Cerdas superiores já possuem cabos instalados, é mais dificil para puxar um novo cabo na cerda inferior? ü O peso dos cabos existentes pode ser um fator de aumento da tensão de puxamento, mas a experiência tem mostrado que o aumento é pequeno – menos de 23 Kg. O fator mais importe nas tensões de puxamento são as condições dos dutos. O comprimento do puxamento, ângulo, numero de curvas ou dobras dos dutos/subtudos são fatores muito mais significativos. Ø Em dutos ocupados, existe uma forma de prevenir que o Max. Cell enrosque com os cabos existentes? ü Sim. Para algumas instalações recomendamos o uso de uma pá, acoplada ao Fio Guia que impede que o Max. Cell enrosque.
CASES
Redes Congestionadas – Grande Econômia Problemas Ø Dutos existentes ocupados por cabos ou subdutos rigidos; Ø Desejo de não utilizar o ultimo duto vago; Ø Subdutos são dificieis de instalar em dutos ocupados. Solução Max. Cell Ø Instalação do Max. Cell sobre cabos existentes ou subdutos (sobreposição) permitindo o puxamento de novos cabos em caminhos dedicados. Beneficios Gerais Ø Evita a construção de reforços de canalização Ø Preserva os dutos livres em redes congestinadas para futuras ampliações da rede Ø Diminui o tempo necessário para ativação da rede
Rede Congestionada – Korea Telecom Puxamento 1: Sobreposição em duto com Cabo de Cobre usando Max. Cell & Fibra Duto: 100 mm Cabo existente: Cabo de Cobre com Diam. Ext de 1. 75” Distancia de Puxamento: 183 metros Max. Cell : 4” 3 -Cerdas Numero puxadores: 2 Tempo consumido: 3 minutos Puxamento 4: Sobreposição de um cabo e um subduto usando Max. Cell & Cabo de Cobre Duto: 3” ID FC Duct Cabo existente: 0. 6” OD F. O. Cable + 1. 25” PE inner duct Distância de Puxamento: 120 metros Max. Cell : 4” 3 -Cell Numero de puxadores: 4 Tempo consumido: 3 minutos Beneficios 1000 metros de Max. Cell 4” 3 -Cell foram instalados nesta rede. Uma vez sobreposto sobre a rede existente, um cabo de 288 Fibras (23 mm de Diam. Ext. ) foi instalado com o minimo esforço. O responsável da obra o Sr. Jung Chan Gwi, recomendou o Max. Cell para ser usado em todas as localidades da KT: “…se nós comprarmos 100 km de Max. Cell e utilizarmos 80 %, KT ainda assim tem uma enorme economia pois deixamos de fazer 80 km de reforço de canalização. ”.

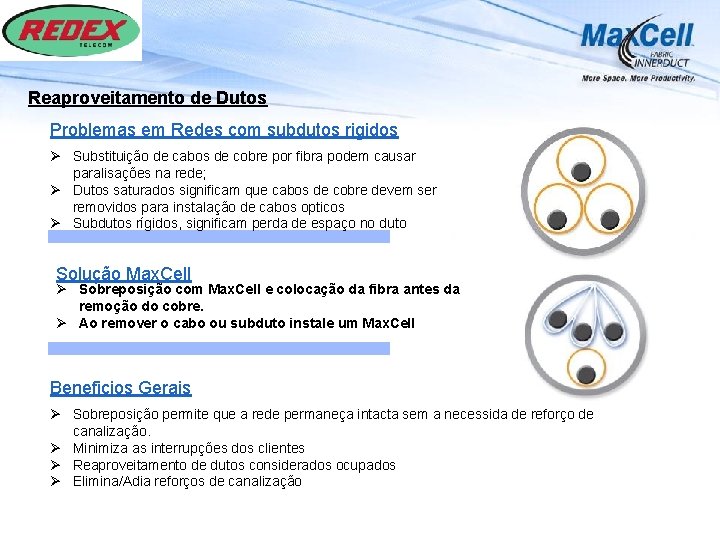

Reaproveitamento de Dutos Problemas em Redes com subdutos rigidos Ø Substituição de cabos de cobre por fibra podem causar paralisações na rede; Ø Dutos saturados significam que cabos de cobre devem ser removidos para instalação de cabos opticos Ø Subdutos rígidos, significam perda de espaço no duto Solução Max. Cell Ø Sobreposição com Max. Cell e colocação da fibra antes da remoção do cobre. Ø Ao remover o cabo ou subduto instale um Max. Cell Beneficios Gerais Ø Sobreposição permite que a rede permaneça intacta sem a necessida de reforço de canalização. Ø Minimiza as interrupções dos clientes Ø Reaproveitamento de dutos considerados ocupados Ø Elimina/Adia reforços de canalização
Reaproveitamento de Dutos - Large Telco Atividade: Remoção do subduto existente e substituição pelo Max. Cell para criar novos caminhos no duto Duto: 100 mm PVC Cabo Existente: Cabo Optico de 216 F e subduto de 40 mm Distância de Puxamento: 245 metros Max. Cell : 3” 3 -Cerdas Qtde de trabalhadores : 4 Tempo consumido: 1. 5 horas Beneficios Ø Unico puxamento para remover o subduto e substituir pelo Max. Cell Ø Manteve o cabo existente ativo – sem paralização da rede Ø Eliminou a necessidade de reforço de canalização Ø Dois novos subdutos para futuras instalações
Pontes Problemas Ø Espaço limitado para os dutos Ø Espaço limitado para utilização de equipamentos Ø Fixação em elementos sujeitos a expansão e contração, podem provocar o rompimento dos dutos ou subdutos. Solução Max. Cell Ø Max. Cell em sobreposição ou em redes novas. Benefícios Gerais Ø Max. Cell optimiza o espaço dos dutos Ø Amplia a quantidade de caminhos para passagem dos cabos Ø Baixo coeficiente de expansão
Pontes – Redes Compartilhadas Atividade : Max. Cell em duto vago – nova ponte em construção Duto: 100 mm PVC – Envelopado no Concreto Cabo Existente: Nenhum Distância de Puxamento: 1830 metros e 6 curvas de 45 Graus Max. Cell : 4” 3 -Cerdas Cabos: Três de 96 fibras Numero de trabalhadores: 4 Tempo consumido: 8 horas Beneficios Ø Ø Ø Instalação completa foi realizada em 8 horas vs. 8 dias com subdutos 4 trabalhadores ao invés de 8 com subdutos rigidos Um unico puxamento para cada Max. Cell e Cabos

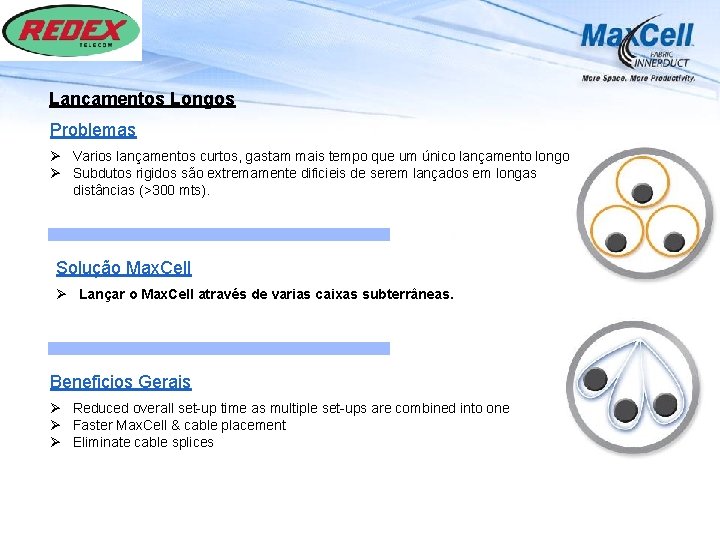

Lançamentos Longos Problemas Ø Varios lançamentos curtos, gastam mais tempo que um único lançamento longo Ø Subdutos rigidos são extremamente dificieis de serem lançados em longas distâncias (>300 mts). Solução Max. Cell Ø Lançar o Max. Cell através de varias caixas subterrâneas. Beneficios Gerais Ø Reduced overall set-up time as multiple set-ups are combined into one Ø Faster Max. Cell & cable placement Ø Eliminate cable splices
Lançamentos Longos(redução de emendas) - Large Telco Atividade : Max. Cell instalados através de varias CSs Duto : 100 mm PVC Cabo Existente : Nenhum Distância do Lançamento: 1340 metros, 1155 metros, 1110 metros (~ 245 metros entre CSs) Max. Cell : 3” 3 -Cerdas com fio guia externo para futura expansão Cabos: Um de 96 fibras Qtde de Trabalhadores 4 Tempo consumido 2 dias incluido Max. Cell e Cabos Beneficios Ø Ø Redução do tempo de projeto – metade do tempo Uma emenda de 96 Fibras foi eliminada, economizando um dia de trabalho

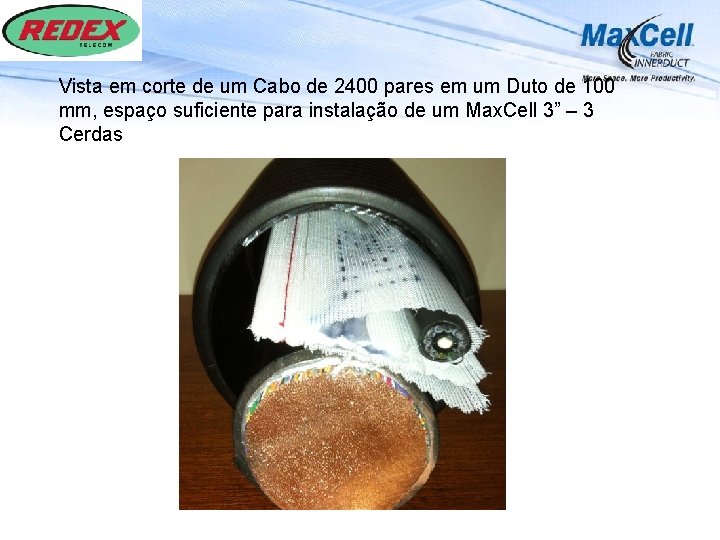

Vista em corte de um Cabo de 2400 pares em um Duto de 100 mm, espaço suficiente para instalação de um Max. Cell 3” – 3 Cerdas

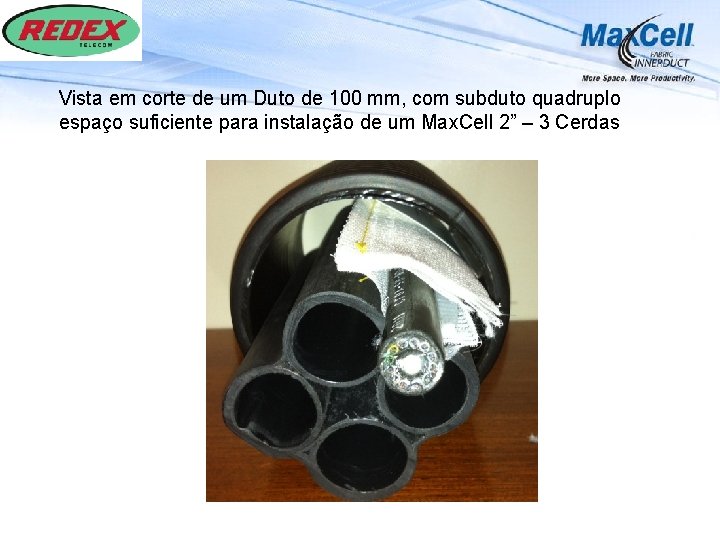

Vista em corte de um Duto de 100 mm, com subduto quadruplo espaço suficiente para instalação de um Max. Cell 2” – 3 Cerdas
Dutos vagos de 100 mm poderão receber até 17 cabos ópticos de 18 mm usando o Max. Cell
