Approche externe des systmes Notion de Frontire dtude
- Slides: 39

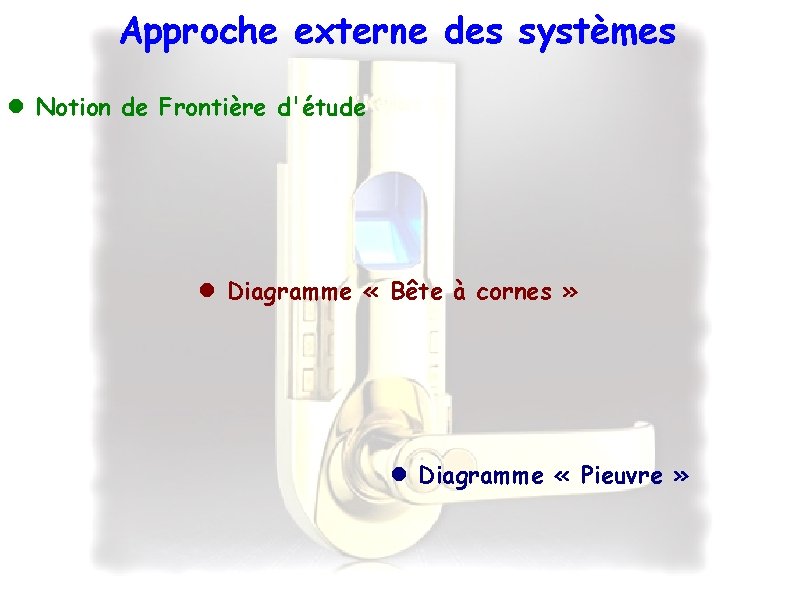

Approche externe des systèmes Notion de Frontière d'étude Diagramme « Bête à cornes » Diagramme « Pieuvre »
Approche externe des systèmes Notion de Frontière d'étude Prenons l'exemple d'un moulinet de pêche : Il est entouré, dans son environnement, d'interacteurs ayant sur lui une influence sur sa conception ou son fonctionnement. Composante du milieu Ligne (fil du milieu Poisson environnant et environnant hameçon) Système Canne à pêche Composante du milieu environnant Normes Moulinet Air ambiant Pêcheur Eau L'ensemble de ces interacteurs constitue les composantes du milieu environnant.
Approche externe des systèmes Notion de Frontière d'étude La frontière d'étude permet de préciser ce que l'on étudie : Prenons comme premier exemple l'ensemble {Moulinet + Canne à pêche + ligne} : Frontière d'étude Ligne (fil et hameçon) Poisson Normes Canne à pêche Moulinet Air ambiant Pêcheur Eau La fonction globale de cet ensemble est : Pêcher du poisson
Approche externe des systèmes Notion de Frontière d'étude Prenons comme second exemple le moulinet seul : Ligne (fil et hameçon) Poisson Frontière d'étude Canne à pêche Normes Moulinet Air ambiant Pêcheur Eau La fonction globale du moulinet seul est : Gérer facilement une quantité importante de fil
Approche externe des systèmes Diagramme « Bête à cornes » Le diagramme « Bête à cornes » , ou Graphe d'aide à l'expression fonctionnelle du besoin, est un outil graphique permettant de définir l'utilité du produit. Au centre du diagramme se trouve le produit étudié. Nous reprendrons comme exemple le moulinet de pêche. Produit étudié Moulinet
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : A qui rend-il service ? Au fil Au pêcheur Au poisson Moulinet

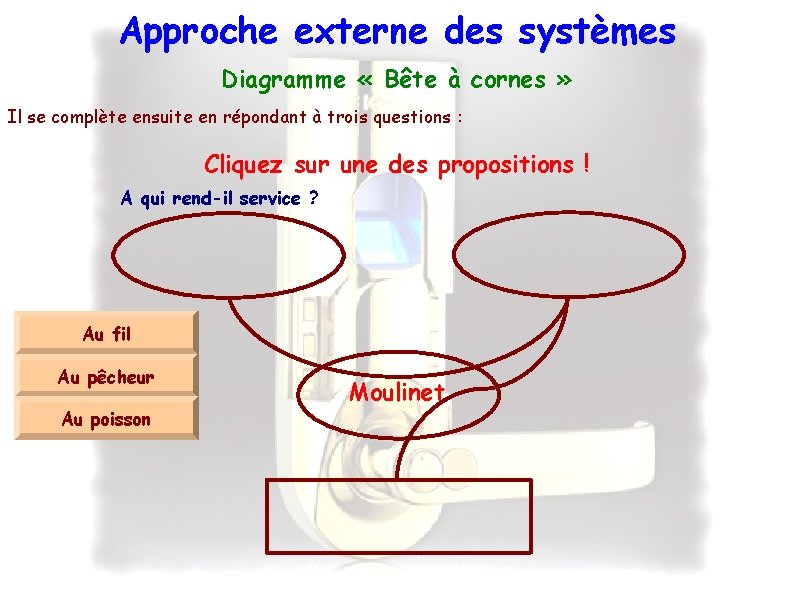

Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Cliquez sur une des propositions ! A qui rend-il service ? Au fil Au pêcheur Au poisson Moulinet
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Perdu ! Il faut trouver l'utilisateur du produit ! A qui rend-il service ? Au fil Au pêcheur Au poisson Moulinet

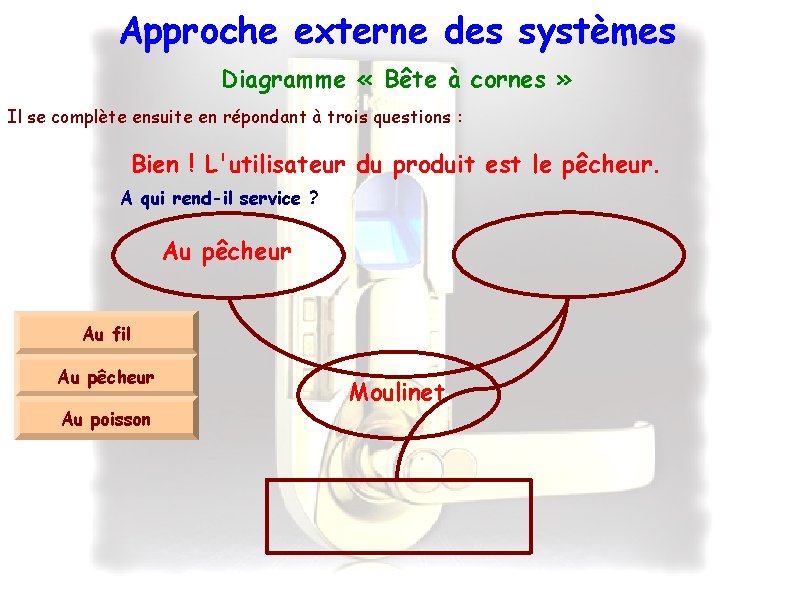

Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Bien ! L'utilisateur du produit est le pêcheur. A qui rend-il service ? Au pêcheur Au fil Au pêcheur Au poisson Moulinet
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Moulinet Sur la canne Sur le poisson
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Cliquez sur une des propositions ! A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Moulinet Sur la canne Sur le poisson
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Perdu ! Il faut trouver la matière d’œuvre (ce sur quoi agit le produit) A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Moulinet Sur la canne Sur le poisson
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Bien ! La matière d’œuvre est le fil de pêche. A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Moulinet Sur la canne Sur le poisson
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Pour pêcher du poisson Pour faire cuire le poisson Moulinet Pour faciliter la gestion du fil Dans quel but le produit existe-t-il ?

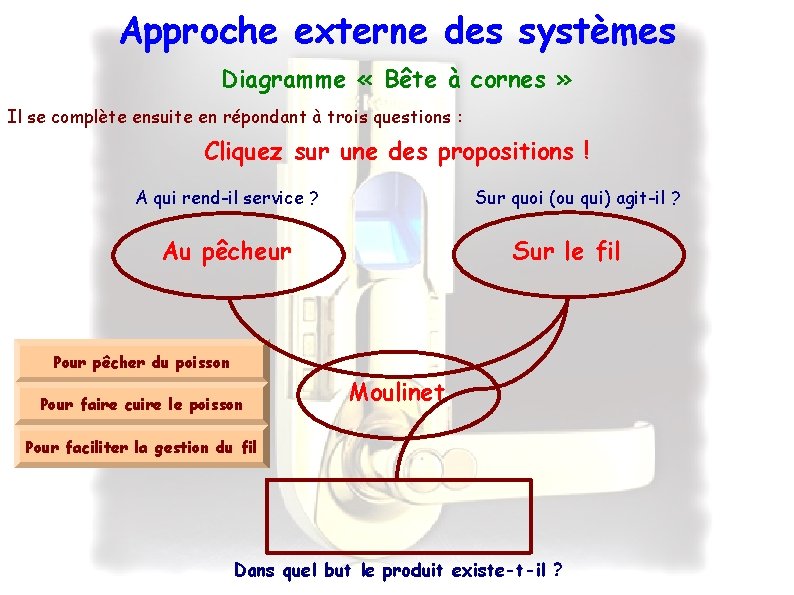

Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Cliquez sur une des propositions ! A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Pour pêcher du poisson Pour faire cuire le poisson Moulinet Pour faciliter la gestion du fil Dans quel but le produit existe-t-il ?
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Perdu ! Il faut trouver l'utilité du produit. A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Pour pêcher du poisson Pour faire cuire le poisson Moulinet Pour faciliter la gestion du fil Dans quel but le produit existe-t-il ?
Approche externe des systèmes Diagramme « Bête à cornes » Il se complète ensuite en répondant à trois questions : Bien ! Le moulinet sert à faciliter la gestion du fil de pêche. A qui rend-il service ? Sur quoi (ou qui) agit-il ? Au pêcheur Sur le fil Pour pêcher du poisson Pour faire cuire le poisson Moulinet Pour faciliter la gestion du fil Dans quel but le produit existe-t-il ?
Approche externe des systèmes Diagramme « Pieuvre » Le diagramme « Pieuvre » , ou Graphe des interacteurs, permet de recenser les fonctions de service du produit étudié. Composante du milieu Composante Ligne (fil environnant du milieu et environnant hameçon) Canne à pêche Composante du milieu environnant Moulinet Pêcheur Au centre de ce graphe se trouve le produit étudié. Il est entouré par les composantes du milieu environnant. Produit étudié Normes Air ambiant Composante du milieu environnant
Approche externe des systèmes Diagramme « Pieuvre » Une fonction principale, ou fonction d'interaction, est représentée par un trait reliant deux composantes du milieu environnant via le produit étudié. Canne à pêche Ligne (fil et hameçon) FP 1 Normes Moulinet Pêcheur Il existe une fonction d'interaction entre le pêcheur et le fil. Quelle est cette fonction ? Air ambiant Faciliter la gestion du fil Pêcher du poisson Manier facilement la canne à pêche
Approche externe des systèmes Diagramme « Pieuvre » Une fonction principale, ou fonction d'interaction, est représentée par un trait reliant deux composantes du milieu environnant via le produit étudié. Cliquez sur une des propositions ! Canne à pêche Ligne (fil et hameçon) FP 1 Normes Moulinet Pêcheur Il existe une fonction d'interaction entre le pêcheur et le fil. Quelle est cette fonction ? Air ambiant Faciliter la gestion du fil Pêcher du poisson Manier facilement la canne à pêche
Approche externe des systèmes Diagramme « Pieuvre » Une fonction principale, ou fonction d'interaction, est représentée par un trait reliant deux composantes du milieu environnant via le produit étudié. Perdu ! Il s'agit d'une interaction entre le pêcheur et le fil. . . Canne à pêche Ligne (fil et hameçon) FP 1 Normes Moulinet Pêcheur Il existe une fonction d'interaction entre le pêcheur et le fil. Quelle est cette fonction ? Air ambiant Faciliter la gestion du fil Pêcher du poisson Manier facilement la canne à pêche
Approche externe des systèmes Diagramme « Pieuvre » Une fonction principale, ou fonction d'interaction, est représentée par un trait reliant deux composantes du milieu environnant via le produit étudié. Bien ! La fonction principale FP 1 est : Faciliter la gestion du fil. Canne à pêche Ligne (fil et hameçon) FP 1 Normes Moulinet Pêcheur Il existe une fonction d'interaction entre le pêcheur et le fil. Quelle est cette fonction ? Air ambiant Faciliter la gestion du fil Pêcher du poisson Manier facilement la canne à pêche
Approche externe des systèmes Diagramme « Pieuvre » Une fonction contrainte, ou fonction d'adaptation, est représentée par un trait reliant une composante du milieu environnant au produit étudié. Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 FC 5 Normes Air ambiant Il existe au moins une fonction contrainte entre chaque composante du milieu environnant et le produit étudié
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 1 : Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Se fixer sur la canne S'adapter droitier/gaucher Normes FC 5 Air ambiant Respecter les normes Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 1 : Cliquez sur une des propositions ! Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Se fixer sur la canne S'adapter droitier/gaucher Normes FC 5 Air ambiant Respecter les normes Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 1 : Perdu ! C'est entre le moulinet et les normes. . . Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Se fixer sur la canne S'adapter droitier/gaucher Normes FC 5 Air ambiant Respecter les normes Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 1 : Bien. Il faut que le moulinet respecte les normes en vigueur Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Se fixer sur la canne S'adapter droitier/gaucher Normes FC 5 Air ambiant Respecter les normes Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 2 : Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne S'adapter droitier/gaucher Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 2 : Cliquez sur une des propositions ! Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne S'adapter droitier/gaucher Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 2 : Perdu ! C'est entre le moulinet et le pêcheur. . . Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne S'adapter droitier/gaucher Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 2 : Bien. Il faut que le moulinet s'adapte aussi bien aux droitiers qu'aux gauchers. Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne S'adapter droitier/gaucher Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 3 : Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 3 : Cliquez sur une des propositions ! Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 3 : Perdu ! C'est entre le moulinet et la canne à pêche. . . Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 3 : Bien. Il faut que le moulinet se fixe sur tout type de canne. Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant Se fixer sur la canne Résister à l'humidité Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 4 : Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Résister à l'humidité Air ambiant Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 4 : Cliquez sur une des propositions ! Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Résister à l'humidité Air ambiant Éviter la rupture du fil
Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 4 : Perdu ! C'est entre le moulinet et le fil. . . Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Résister à l'humidité Air ambiant Éviter la rupture du fil

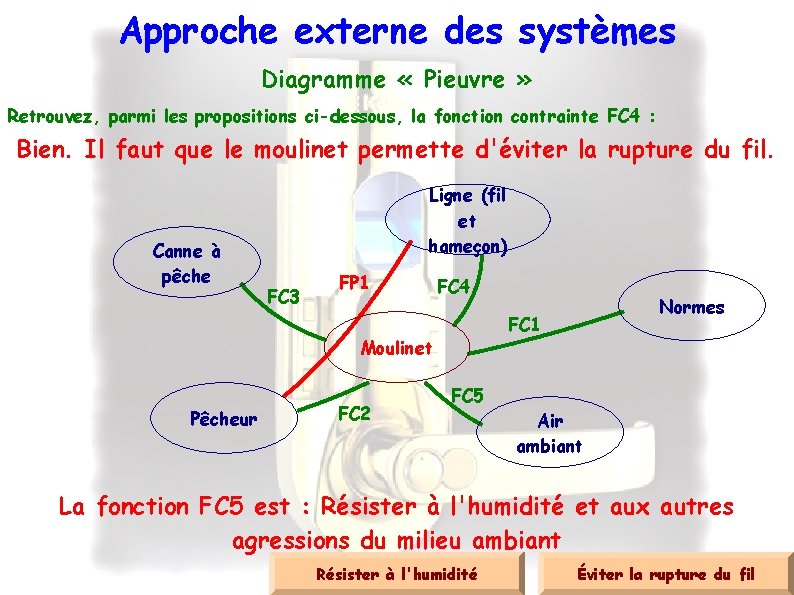

Approche externe des systèmes Diagramme « Pieuvre » Retrouvez, parmi les propositions ci-dessous, la fonction contrainte FC 4 : Bien. Il faut que le moulinet permette d'éviter la rupture du fil. Canne à pêche Ligne (fil et hameçon) FC 3 FP 1 FC 4 FC 1 Moulinet Pêcheur FC 2 Normes FC 5 Air ambiant La fonction FC 5 est : Résister à l'humidité et aux autres agressions du milieu ambiant Résister à l'humidité Éviter la rupture du fil
