Application Level SNMP Transport Level UDPIP Subnetwork Level

  • Slides: 21
Download presentation

通訊堆疊 情境一 Application Level: SNMP Transport Level: UDP/IP Subnetwork Level: Ethernet 情境二 Application Level:

通訊堆疊 情境一 Application Level: SNMP Transport Level: UDP/IP Subnetwork Level: Ethernet 情境二 Application Level: STMP (Dynamic Object) Transport Level: UDP/IP Subnetwork Level: Ethernet

通訊堆疊 情境三 Application Level: SNMP Transport Level: NULL Subnetwork Level: PMPP 情境四 Application Level:

通訊堆疊 情境三 Application Level: SNMP Transport Level: NULL Subnetwork Level: PMPP 情境四 Application Level: STMP (Dynamic Object) Transport Level: NULL Subnetwork Level: PMPP

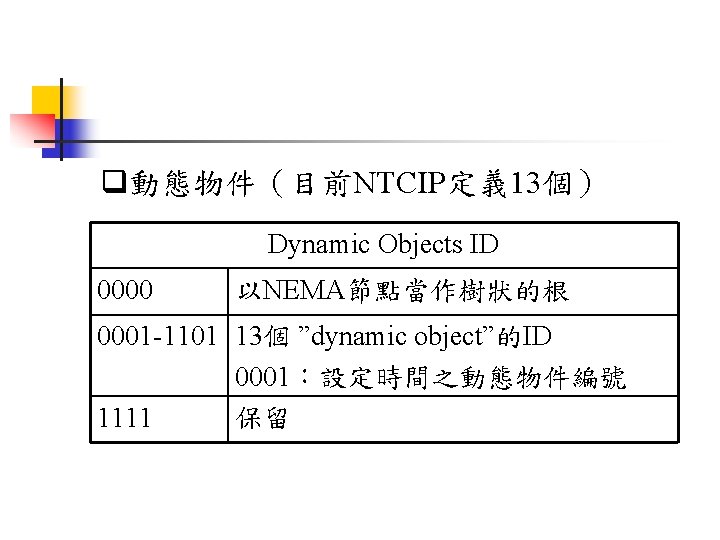

q動態物件(目前NTCIP定義 13個) Dynamic Objects ID 0000 以NEMA節點當作樹狀的根 0001 -1101 13個 ”dynamic object”的ID 0001:設定時間之動態物件編號 保留

q動態物件(目前NTCIP定義 13個) Dynamic Objects ID 0000 以NEMA節點當作樹狀的根 0001 -1101 13個 ”dynamic object”的ID 0001:設定時間之動態物件編號 保留 1111

情境一( SNMP/UDP/IP/Ethernet) q. SNMP的訊息格式,包含PDU-Header以 及PDU ü在PDU-Header的部分,包含有SEQUENCE, Version版本,以及Community三項資訊,其 所需的訊息長度為 49 bytes

情境一( SNMP/UDP/IP/Ethernet) q. SNMP的訊息格式,包含PDU-Header以 及PDU ü在PDU-Header的部分,包含有SEQUENCE, Version版本,以及Community三項資訊,其 所需的訊息長度為 49 bytes

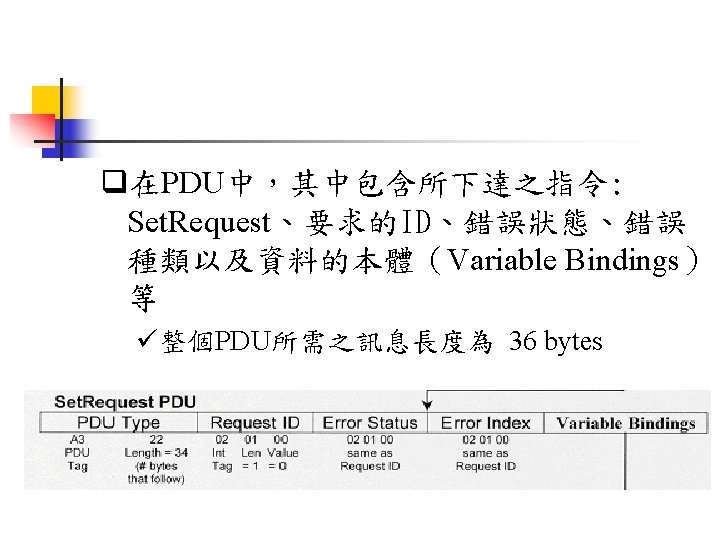

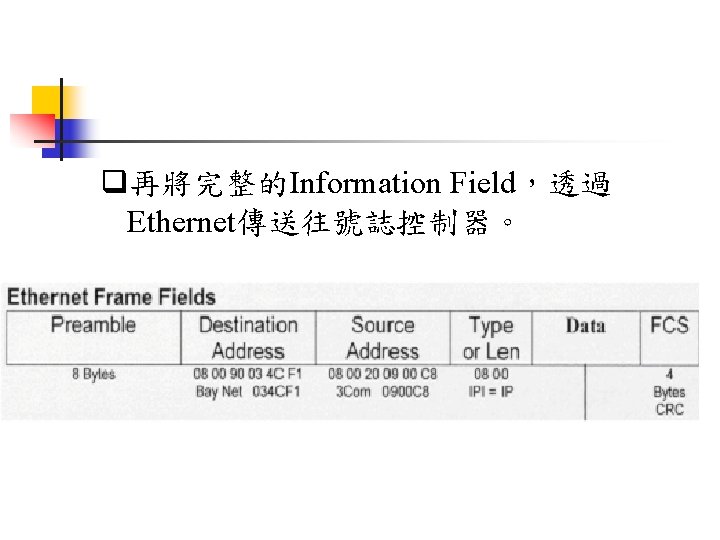

q再將完整的Information Field,透過 Ethernet傳送往號誌控制器。

q再將完整的Information Field,透過 Ethernet傳送往號誌控制器。

情境二( STMP/UDP/IP/Ethernet) q. STMP的訊息格式,包含PDU-Header以及 Value ü配合Dynamic Objects的使用,在PDU-Header 的部分只需記錄Dynamic Objects的編號 ü其所需的訊息長度為 5 bytes

情境二( STMP/UDP/IP/Ethernet) q. STMP的訊息格式,包含PDU-Header以及 Value ü配合Dynamic Objects的使用,在PDU-Header 的部分只需記錄Dynamic Objects的編號 ü其所需的訊息長度為 5 bytes

單位:位元組(byte) 情境一 情境二 Variable Binding 23 Value 4 Setrequest PDU 13 PDU Header 1

單位:位元組(byte) 情境一 情境二 Variable Binding 23 Value 4 Setrequest PDU 13 PDU Header 1 PUD Header 13 SNMP 49 STMP 5 UDP 8 IP 20 Ethernet 26 總計 103 59

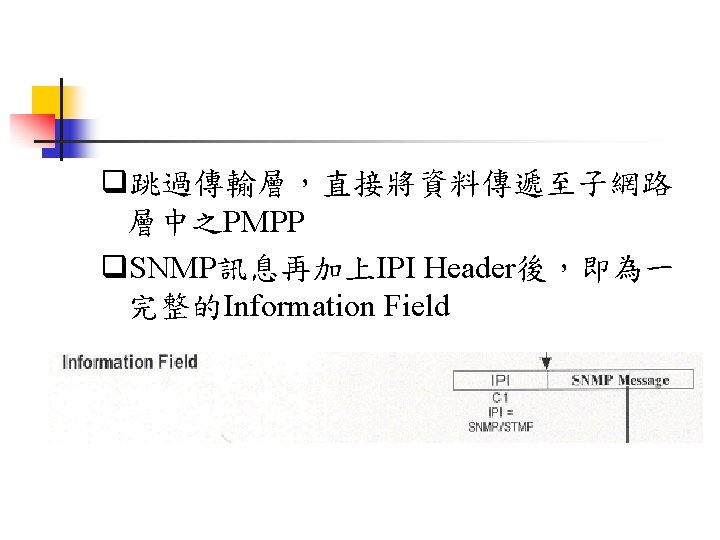

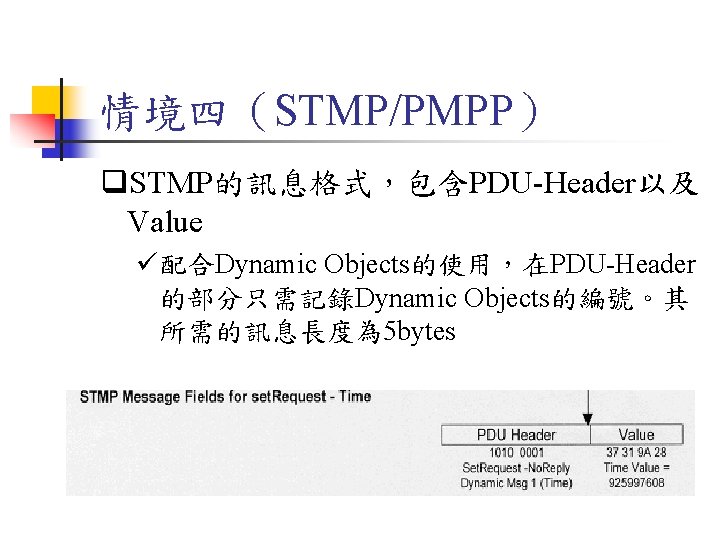

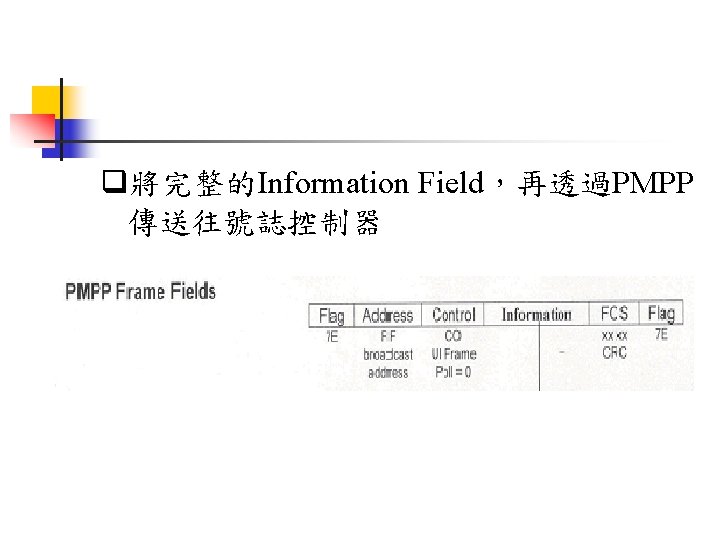

情境四(STMP/PMPP) q. STMP的訊息格式,包含PDU-Header以及 Value ü配合Dynamic Objects的使用,在PDU-Header 的部分只需記錄Dynamic Objects的編號。其 所需的訊息長度為 5 bytes

情境四(STMP/PMPP) q. STMP的訊息格式,包含PDU-Header以及 Value ü配合Dynamic Objects的使用,在PDU-Header 的部分只需記錄Dynamic Objects的編號。其 所需的訊息長度為 5 bytes

單位:位元組(byte) 情境三 情境四 Variable Binding 23 Value 4 Setrequest PDU 13 PDU Header 13

單位:位元組(byte) 情境三 情境四 Variable Binding 23 Value 4 Setrequest PDU 13 PDU Header 13 SNMP 49 STMP 5 PMPP 9 總計 58 14
