APP Análise Preliminar de Perigos Gardênia Messias

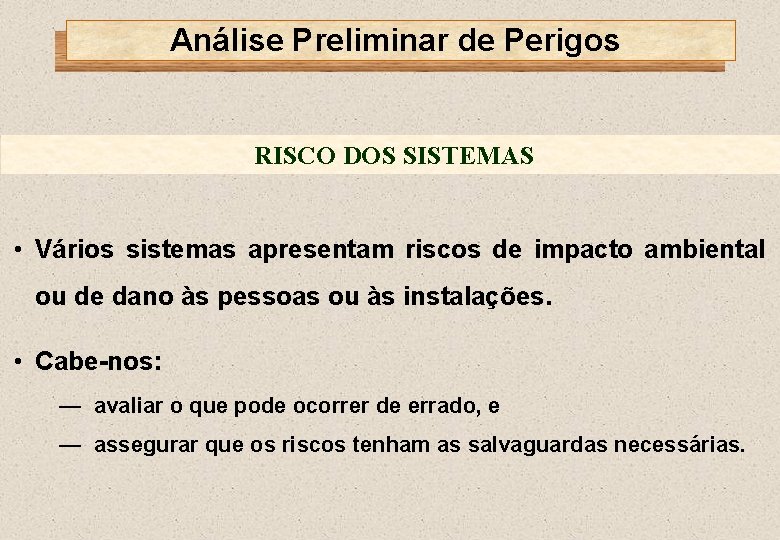

Análise Preliminar de Perigos RISCO DOS SISTEMAS • Vários sistemas apresentam riscos de impacto ambiental ou de dano às pessoas ou às instalações. • Cabe-nos: — avaliar o que pode ocorrer de errado, e — assegurar que os riscos tenham as salvaguardas necessárias.

Análise Preliminar de Perigos UM MODO DIFERENTE DE ABORDAR UM SISTEMA • Será que ALGO ERRADO pode ocorrer? • O QUE pode sair errado? • COMO pode ocorrer errado? • Quais são as CONSEQÜÊNCIAS da falha? • Nós ACEITAMOS o sistema assim? • O que NÓS DEVEMOS FAZER quando a falha ocorrer? • Requer RECOMENDAÇÕES?

Análise Preliminar de Perigos SISTEMA SEGURO numa Avaliação Qualitativa Um sistema é seguro se cada cenário acidental tiver nível de freqüência de ocorrência compatível com a respectiva severidade. Severidade Cenário Freqüência do que de um com que pode ocorrer Acidente pode ocorrer

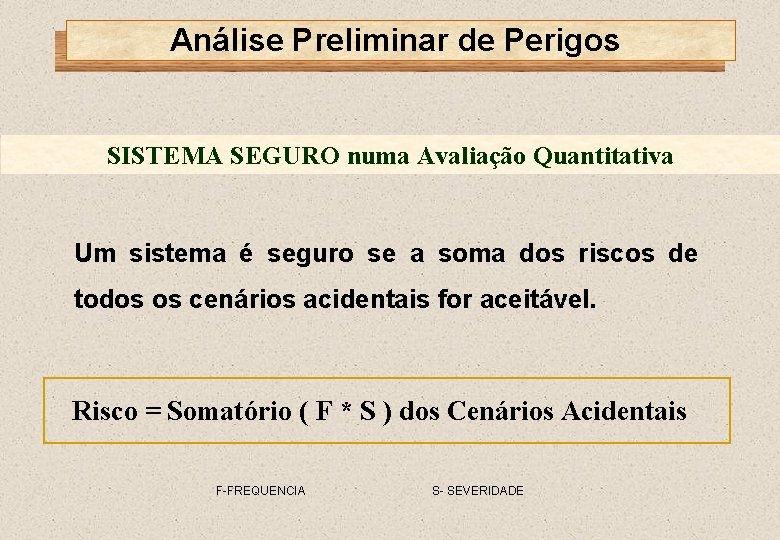

Análise Preliminar de Perigos SISTEMA SEGURO numa Avaliação Quantitativa Um sistema é seguro se a soma dos riscos de todos os cenários acidentais for aceitável. Risco = Somatório ( F * S ) dos Cenários Acidentais F-FREQUENCIA S- SEVERIDADE

Análise Preliminar de Perigos REQUISITOS TÉCNICOS - Objetivos do Projeto / Sistema - Critérios e Normas Seguidas - Fluxogramas e Plantas - Características dos Materiais - Inventários e Condições de Estocagem - População e Ambiente envolvido SE O SISTEMA JÁ EXISTE, ADICIONAR - Dados Equipamentos / Instalações - Planta de Localização - Histórico de Ocorrências Anormais

Análise Preliminar de Perigos NESTA DISCIPLINA ABORDAREMOS OS ‘SISTEMAS’ QUANDO A ABORDAGEM ENVOLVE TAREFAS CHAMAMOS DE: APP DE SERVIÇOS APR- Análise preliminar de riscos de serviços ART- Análise de riscos de tarefas ARS- Análise de riscos de serviços, ETC

Análise Preliminar de Perigos COMPOSIÇÃO DE UM POSSÍVEL CENÁRIO ACIDENTAL Um cenário acidental contempla: • um descontrole em relação ao ‘projeto’; • decorrente de uma ou mais causas; e • resulta num efeito indesejado com impacto nas pessoas, meio -ambiente ou nas instalações.

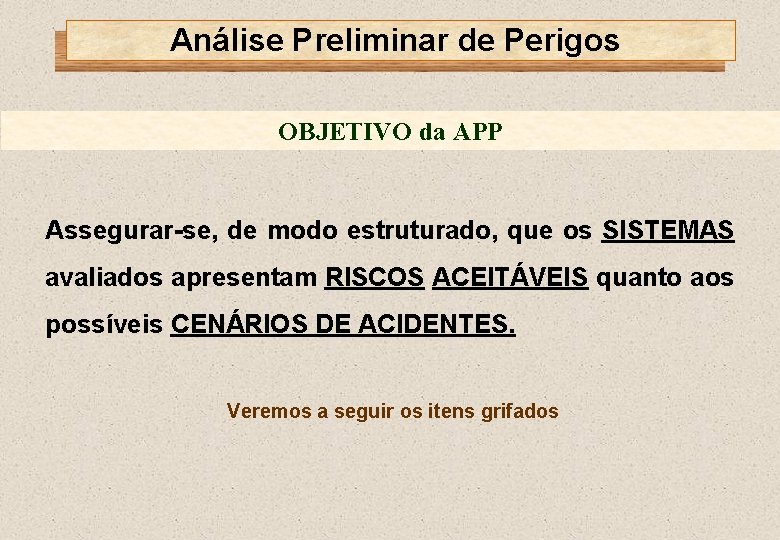

Análise Preliminar de Perigos OBJETIVO da APP Assegurar-se, de modo estruturado, que os SISTEMAS avaliados apresentam RISCOS ACEITÁVEIS quanto aos possíveis CENÁRIOS DE ACIDENTES. Veremos a seguir os itens grifados

Análise Preliminar de Perigos SISTEMA Parte de uma instalação existente ou projeto que tem uma função definida. • Equipamento • Instalação elétrica • Estrutura de uma edificação • Vaso de pressão

Análise Preliminar de Perigos SISTEMAS PERIGOSOS São as que estão relacionados a: produtos perigosos: tóxicos, inflamáveis, corrosivos, etc. alta intensidade de energia: cinética, potencial, elétrica ambientes críticos: submerso, confinado, etc. artefatos contundentes: armas, vidros,

Análise Preliminar de Perigos RISCOS DE UM SISTEMA Probabilidade de que um dano de magnitude estabelecida venha a ocorrer em conseqüência do próprio sistema • Taxa de mortes por Km rodado nas rodovias federais • Probabilidade de acidente em vasos de pressão

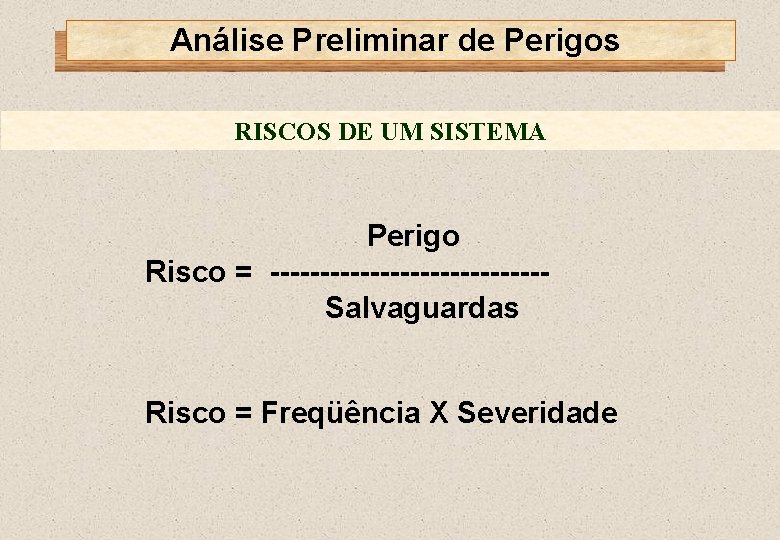

Análise Preliminar de Perigos RISCOS DE UM SISTEMA Perigo Risco = --------------Salvaguardas Risco = Freqüência X Severidade

Análise Preliminar de Perigos POSSÍVEIS CENÁRIOS ACIDENTAIS Vazamento numa bomba de gasolina devido à má especificação da mangueira provoca incêndio quando uma brasa de cigarro é atirada pelo cliente.

Análise Preliminar de Perigos POSSÍVEIS CENÁRIOS ACIDENTAIS A varanda de um apartamento caiu, atingindo o engenheiro de segurança que passava no local. A armação estava corroída porque o recobrimento era inferior ao recomendado. PS. : O engenheiro passa bem, foi só um arranhão.

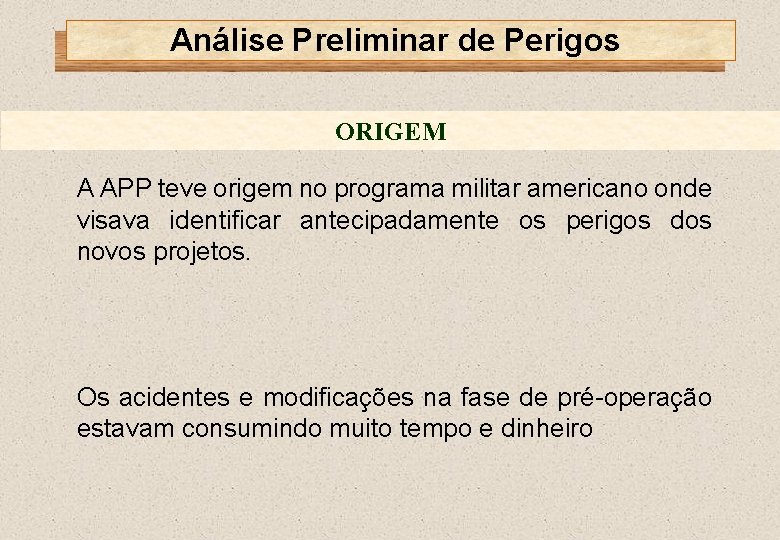

Análise Preliminar de Perigos ORIGEM A APP teve origem no programa militar americano onde visava identificar antecipadamente os perigos dos novos projetos. Os acidentes e modificações na fase de pré-operação estavam consumindo muito tempo e dinheiro

Análise Preliminar de Perigos PERIGO = POTENCIAL PARA CAUSAR DANOS É inerente à substância, equipamento ou sistema. Proporcional à energia contida. Há influência do confinamento, da população e do meio

Análise Preliminar de Perigos ANÁLISE DAS OCORRÊNCIAS MAIORES Nuvem Tóxica CONTAMINAÇÕES EXPLOSÕES INCÊNDIOS

Análise Preliminar de Perigos ANÁLISE DE EVENTOS INDESEJADOS

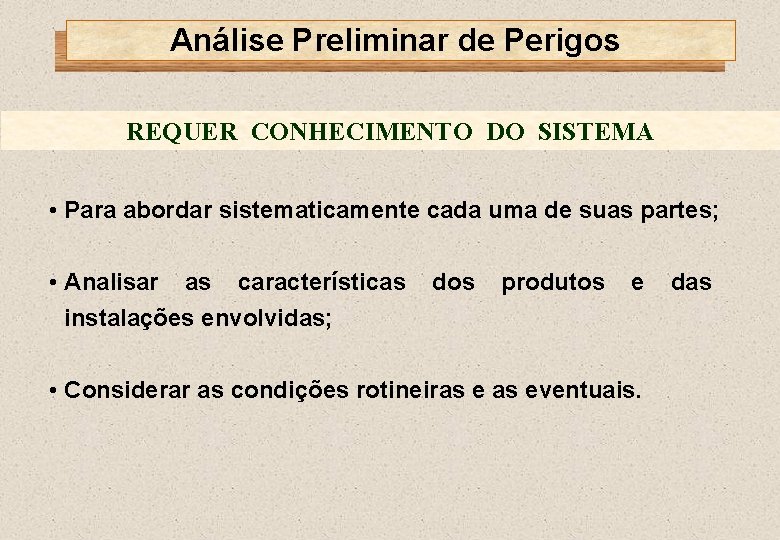

Análise Preliminar de Perigos REQUER CONHECIMENTO DO SISTEMA • Para abordar sistematicamente cada uma de suas partes; • Analisar as características instalações envolvidas; dos produtos e • Considerar as condições rotineiras eventuais. das

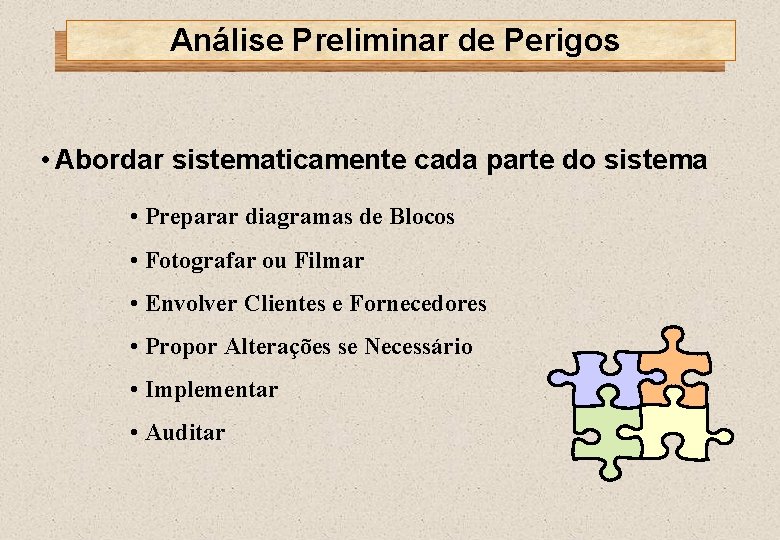

Análise Preliminar de Perigos • Abordar sistematicamente cada parte do sistema • Preparar diagramas de Blocos • Fotografar ou Filmar • Envolver Clientes e Fornecedores • Propor Alterações se Necessário • Implementar • Auditar

Análise Preliminar de Perigos • Conhecer as características dos produtos e das instalações envolvidas • Ficha de Informação SSMA ( FISPQ) • Características Físicas e Inventário • Procedimentos e Sistemas de Utilização e Contenção

Análise Preliminar de Perigos • Considerar as condições rotineiras eventuais: • terremotos; • chuvas; • ventanias; e • o próprio envelhecimento do sistema.

Análise Preliminar de Perigos COLUNAS DA PLANILHA DE UMA APP Perigo Causa Modo de Detecção Efeito F. S. R. Recomendações Cenário Acidental

Análise Preliminar de Perigos COLUNAS DA PLANILHA DE UMA APP Criticalidade Cenário Acidental Perigo Causa Modo de Detecção Efeito F S R Recomendações

Análise Preliminar de Perigos PERIGOS TÍPICOS APP DE SISTEMAS Pequeno Grande Vazamento Sólido / Poeira Inflamável Líquido Gás Tóxico

Análise Preliminar de Perigos PERIGOS TÍPICOS APP DE SISTEMAS Pequena Grande Liberação ou Conversão Indevida ou Inadequada de Energia Térmica Radioativa Mecânica Sonora Cinética

Análise Preliminar de Perigos EXEMPLO: Fogão Residencial com Gás Encanado Limites do Sistema e Informações Gerais: • Considerar o suprimento local de gás a partir da válvula de bloqueio do apartamento; • Considerar a existência de geladeira e outros equipamentos elétricos na cozinha; • A cozinha fica sem ventilação quando a casa é fechada à noite. • O estudo requerido envolve o sistema do fogão e seus componentes, sabendose que falhas dos componentes eventualmente ocorrem e que eventualmente as pessoas realizam rotinas com pequenas não conformidades. • Não focaremos nas “ atividades ao fogão” e sim no “sistema fogão” onde as atividades na cozinha podem ser causas de perigos ou do agravamento das conseqüências.

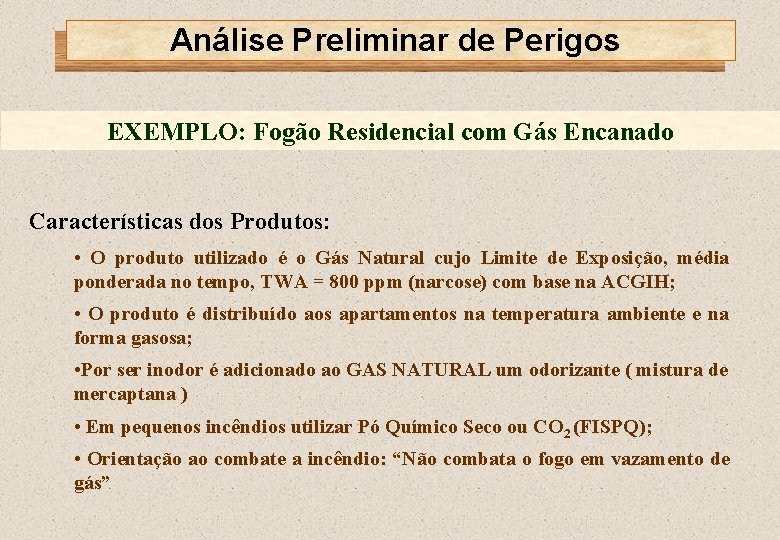

Análise Preliminar de Perigos EXEMPLO: Fogão Residencial com Gás Encanado Características dos Produtos: • O produto utilizado é o Gás Natural cujo Limite de Exposição, média ponderada no tempo, TWA = 800 ppm (narcose) com base na ACGIH; • O produto é distribuído aos apartamentos na temperatura ambiente e na forma gasosa; • Por ser inodor é adicionado ao GAS NATURAL um odorizante ( mistura de mercaptana ) • Em pequenos incêndios utilizar Pó Químico Seco ou CO 2 (FISPQ); • Orientação ao combate a incêndio: “Não combata o fogo em vazamento de gás”

Análise Preliminar de Perigos Cenários Acidentais = Quatro primeiras colunas Perigo Causa Modo de Detecção Efeito

Análise Preliminar de Perigos EXEMPLO: Fogão Residencial com Gás Encanado Perigo Causa Modo de Detecção Efeito Pequeno Vazamento de Gás Inflamável • Mangueira de gás ressecou e trincou • Conexão folgada vazou Olfato Perda de gás Pequeno Vazamento de Gás Inflamável • Mangueira de gás ressecou e trincou • Conexão folgada vazou Olfato Incêndio em nuvem seguido de jato de fogo Grande Vazamento de Gás Inflamável • Mangueira de gás ressecou e partiu • Conexão folgada soltou Olfato • Perda de gás • Necessidade de evasão dos moradores Grande Vazamento de Gás Inflamável • Mangueira de gás ressecou e partiu • Conexão folgada soltou Olfato • Explosão de nuvem confinada • Morte por asfixia

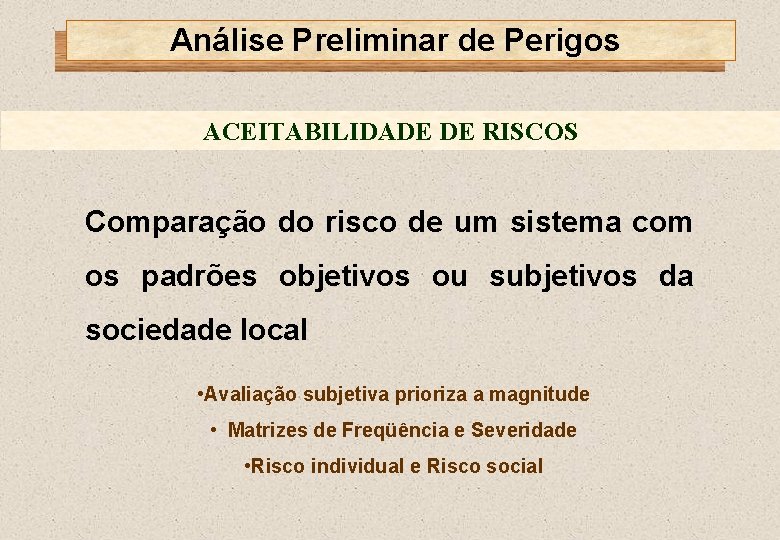

Análise Preliminar de Perigos ACEITABILIDADE DE RISCOS Comparação do risco de um sistema com os padrões objetivos ou subjetivos da sociedade local • Avaliação subjetiva prioriza a magnitude • Matrizes de Freqüência e Severidade • Risco individual e Risco social

Análise Preliminar de Perigos COLUNAS DA PLANILHA DE UMA APP Perigo Criticalidade Causa Modo de Detecção Efeito Matriz de Aceitabilidade Frequência Severidade Risco Recomendações

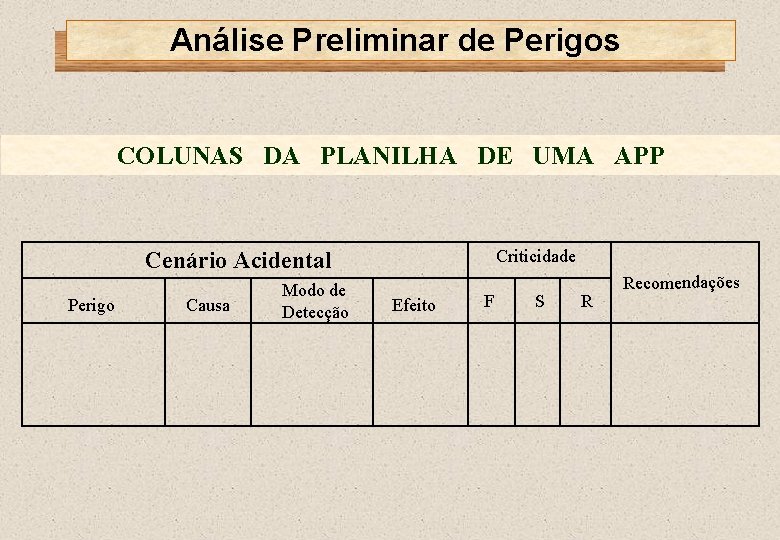

Análise Preliminar de Perigos COLUNAS DA PLANILHA DE UMA APP Criticidade Cenário Acidental Perigo Causa Modo de Detecção Efeito F S R Recomendações

Análise Preliminar de Perigos ACEITABILIDADE A forma mais comum de verificar se um Cenário Acidental é ou não aceitável tem sido o uso de uma Matriz com critérios qualitativos onde são representadas as combinações de algumas categorias de Frequência com alguns níveis de Severidade.

Análise Preliminar de Perigos Severidade Interfone quebrado Falta luz por um dia Falta água por 3 dias Pequeno roubo Roubo de carro na G. 1 / 100 anos 1 / 10 anos de Risco 1 / ano Aceitabilidade 1 / mês Matriz de 1 / semana Freqüência

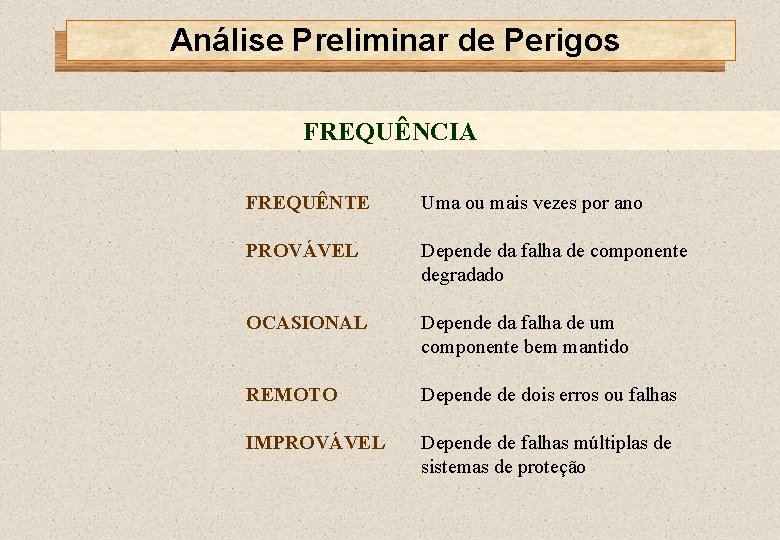

Análise Preliminar de Perigos FREQUÊNCIA FREQUÊNTE Uma ou mais vezes por ano PROVÁVEL Depende da falha de componente degradado OCASIONAL Depende da falha de um componente bem mantido REMOTO Depende de dois erros ou falhas IMPROVÁVEL Depende de falhas múltiplas de sistemas de proteção

Análise Preliminar de Perigos SEVERIDADE • BAIXO Pequenos efeitos, contornáveis • MODERADO Pequenos danos Sistema opera com restrição Ferimentos leves • CRÍTICO Grandes danos (pessoas – ambiente – instalações) • CATASTRÓFICO Várias vítimas fatais. Danos irreparáveis (custo – tempo) às instalações

Baixa Moderada Justificar Improvável Remoto Ocasional Provável Frequênte Análise Preliminar de Perigos ACEITABILIDADE Cenário Aceitável Justificar Crítica Justificar Não Aceitável Catastrófica Justificar

Análise Preliminar de Perigos EXEMPLO - CONTINUAÇÃO FOGÃO RESIDENCIAL COM GÁS ENCANADO

Análise Preliminar de Perigos Perigo Causa Detecção Efeito F S R preencher Recomendações

Análise Preliminar de Perigos EXEMPLO: Fogão Residencial com Gás Encanado Perigo Causa Pequeno Vazamento de Gás Inflamável • Mangueira de gás ressecou e trincou • Conexão folgada vazou • Boca de gás vazando Grande Vazamento de Gás Inflamável • Mangueira de gás partiu • Conexão se soltou • Boca de gás vazando muito (vazão ou tempo) Modo de Detecção Efeito Fre. Sev. Olfato Perda de gás Pro Olfato Incêndio em nuvem seguido de jato de fogo Rem Mod Olfato • Perda de gás • Necessidade de evasão dos moradores Oca Olfato • Explosão de nuvem confinada • Uma morte Bai Mod Rem Cri Risco OK Observações e Recomendações Obs. -1 Consideramos uma residência comum onde não há treinamento nem manutenção preventiva OK OK Jus Rec. -1 Providenciar ventilação natural para a cozinha Obs. -2 A geladeira e o interruptor geram faiscas

Análise Preliminar de Perigos TEM QUE IR AO LOCAL Lá pode ser observado que: • O desenho está diferente do real • A cópia do procedimento que está no local não é a revisão mais nova • O sistema está muito desgastado/enferrujado • Há outros sistemas próximo ao local

Análise Preliminar de Perigos ATRIBUTOS DE DESEMPENHO DOS LÍDERES • Negociar bem a Formação da Equipe • Conhecer a Técnica de APP • Ser Objetivo e Claro • Conhecer as Atividades e os Objetivos do Serviço • Viabilizar a Participação de Todos os Integrantes da Equipe • Saber Distribuir e Cobrar Tarefas • Ter Interesse pelo Serviço e por Segurança, Saúde e Meio Ambiente

Análise Preliminar de Perigos APP Garantia Inicial de 80% Sistema Implantado Resultado Crescente

Análise Preliminar de Perigos APP Cenários Acidentais Imagináveis em Sistemas HAZOP Reações e Transformações
