APM Automation Solutions Ltd. Invertir en conocimiento siempre paga el mejor interés. Benjamín Franklin APM 3 DLevel. Scanner™ Cambiando el mercado de nivel a volumen! Pioneros en la medición de nivel en 3 D y medición de volumen real en silos de sólidos y almacenes abiertos 1 © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Rubi Dan: +972 54 7747289

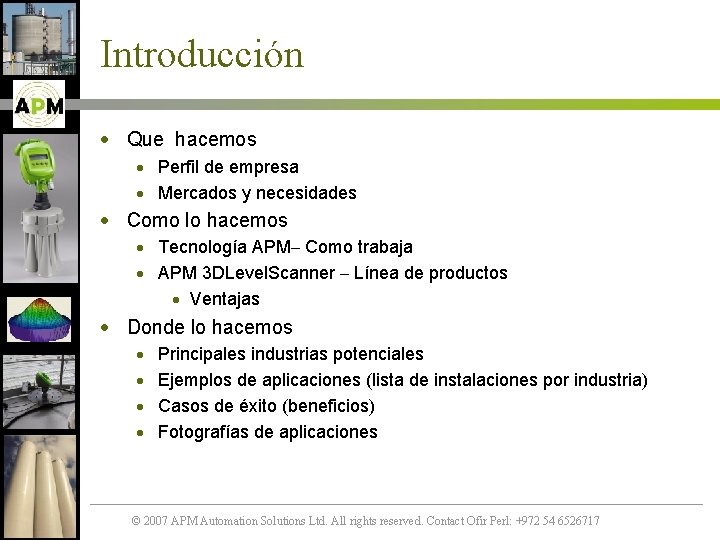

Introducción · Que hacemos · Perfil de empresa · Mercados y necesidades · Como lo hacemos · Tecnología APM– Como trabaja · APM 3 DLevel. Scanner – Línea de productos · Ventajas · Donde lo hacemos · · Principales industrias potenciales Ejemplos de aplicaciones (lista de instalaciones por industria) Casos de éxito (beneficios) Fotografías de aplicaciones © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Información de la compañía · Compañía privada. · Mercado meta – Medición de nivel de proceso y control de inventarios. · Línea de productos - 3 DLevel. Scanner · Tecnología – Mapeo 3 D de sólidos a granel en silos, tolvas y almacenes. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Conocimiento es poder La tecnología de medición de nivel de APM permite a los gerentes tomar decisiones con información que impactaran la cadena de suministro por completo. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

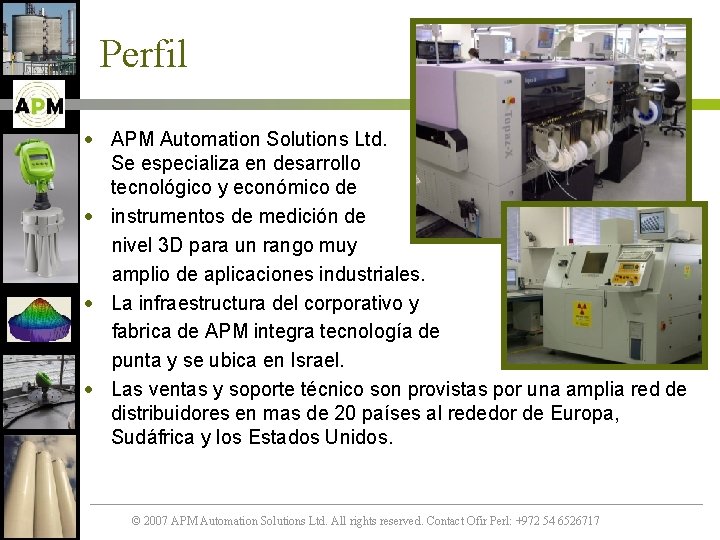

Perfil · APM Automation Solutions Ltd. Se especializa en desarrollo tecnológico y económico de · instrumentos de medición de nivel 3 D para un rango muy amplio de aplicaciones industriales. · La infraestructura del corporativo y fabrica de APM integra tecnología de punta y se ubica en Israel. · Las ventas y soporte técnico son provistas por una amplia red de distribuidores en mas de 20 países al rededor de Europa, Sudáfrica y los Estados Unidos. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

APM 3 DLevel. Scanner © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

El Mercado · Las ventas anuales a nivel mundial de productos de medición en 2009 excedieron los $1. 64 B USD un crecimiento del 5. 3%. · 400, 000 productos de nivel están sido vendidos a nivel mundial por año. · Existen mas de 100 millones de silos y tolvas abiertas en el mundo. · Las industrias principales son: química, alimentos, generación de energía, acero, cemento, plástico, agregados y minería. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

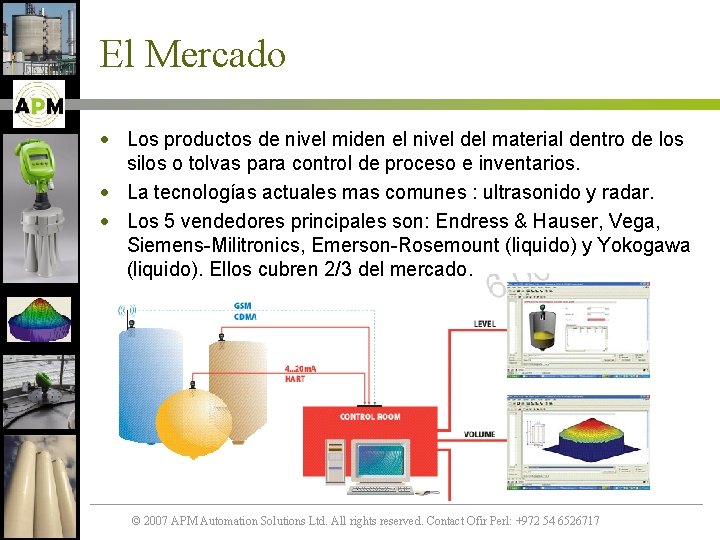

El Mercado · Los productos de nivel miden el nivel del material dentro de los silos o tolvas para control de proceso e inventarios. · La tecnologías actuales mas comunes : ultrasonido y radar. · Los 5 vendedores principales son: Endress & Hauser, Vega, Siemens-Militronics, Emerson-Rosemount (liquido) y Yokogawa (liquido). Ellos cubren 2/3 del mercado. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Necesidades del Mercado · Operación en ambientes difíciles (polvo y humedad) con cualquier material de baja densidad y bajo coeficiente dieléctrico. · Mediciones precisas y continuas de volumen (inventario). · Representación grafica en 3 D de la superficie del material. · Aviso oportuno de que el material se está adhiriendo a las paredes del silo. · Sensor de auto-limpieza (bajo mantenimiento) © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Limitación de Tecnologías Actuales · No pueden ser usadas para ambientes difíciles (ultrasonido), o con ciertos materiales (plásticos, radar). · Todos miden solo un punto en la superficie. · Ninguno puede ofrecer una medición precisa del volumen o generar una visualización en 3 D del material. · Ninguna puede identificar material adherido en las paredes del silo (ej. cemento, harina). · Ninguno puede medir el volumen del material en contenedores abiertos. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

La oportunidad de mercado para APM · El potencial para APM en el mercado industrial puede ser alcanzado mas fácilmente debido a: · Los productos APM son dispositivos independientes que soportan diversos tipos de comunicación con el centro de control. · Los productos APM son fáciles de usar y probar. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

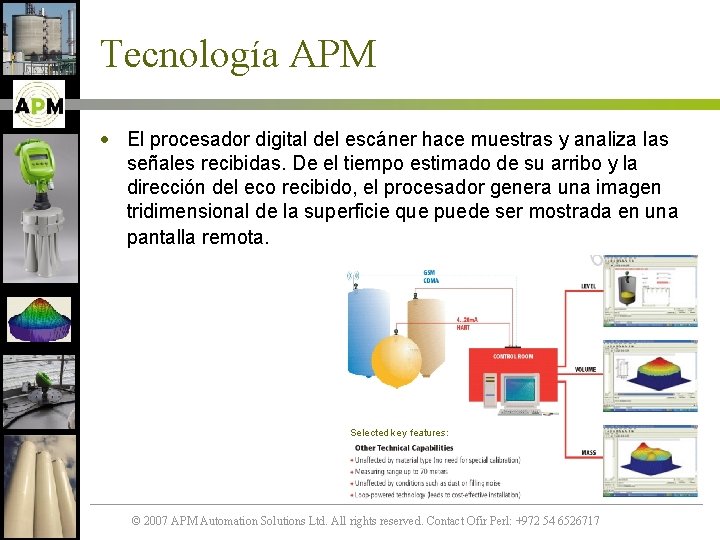

Tecnología APM · El procesador digital del escáner hace muestras y analiza las señales recibidas. De el tiempo estimado de su arribo y la dirección del eco recibido, el procesador genera una imagen tridimensional de la superficie que puede ser mostrada en una pantalla remota. Selected key features: © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

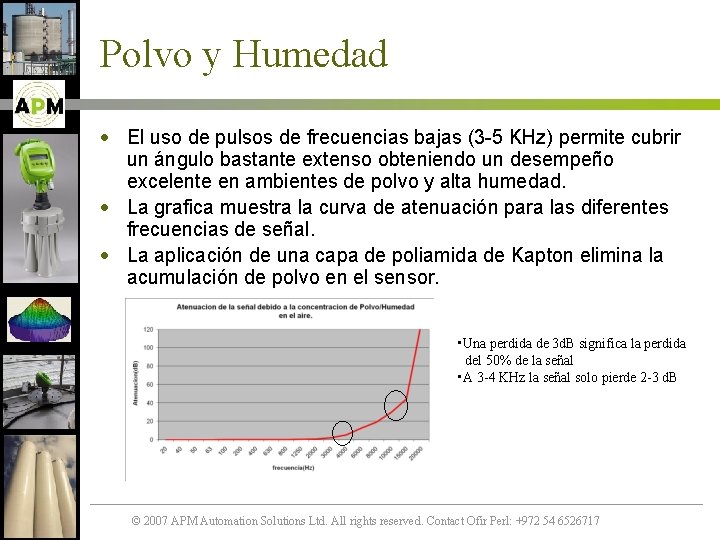

Polvo y Humedad · El uso de pulsos de frecuencias bajas (3 -5 KHz) permite cubrir un ángulo bastante extenso obteniendo un desempeño excelente en ambientes de polvo y alta humedad. · La grafica muestra la curva de atenuación para las diferentes frecuencias de señal. · La aplicación de una capa de poliamida de Kapton elimina la acumulación de polvo en el sensor. • Una perdida de 3 d. B significa la perdida del 50% de la señal • A 3 -4 KHz la señal solo pierde 2 -3 d. B © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

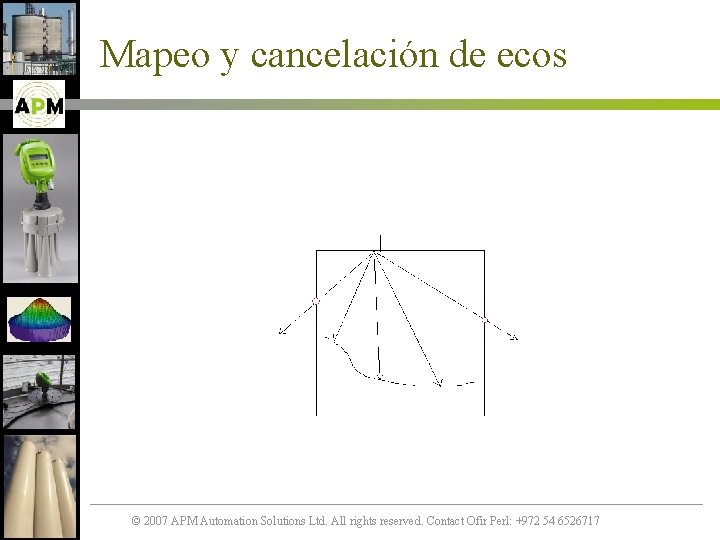

Mapeo y cancelación de ecos · Las bajas frecuencias usualmente sugieren: · Ángulos de dispersión altos y poca habilidad de evitar ecos falsos por el choque en las paredes. · Antenas grandes con zonas muertas grandes. pero · Con la triangulación obtenemos dirección. · El escáner de tres transductores de APM y su algoritmo permite el uso de bajas frecuencias cancelando los ecos de paredes y permite muy pocas zonas muertas de medición. · Una antena transmite y dos reciben inmediatamente (sin perdida) · Mapeo de ecos falsos © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Mapeo y cancelación de ecos © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

El concepto engañoso de medición de distancia · · · Puntos de mapeo – son las coordenadas X, Y y Z de cada eco medido, la coordenada 0, 0, 0 esta en la parte superior central del silo. Distancia R – La “distancia R” se refiere a la distancia diagonal absoluta medida desde la posición de montaje del 3 DLevel. Scanner. Distancia Z (coordenadas X, Y, Z) – Es la distancia recta medida desde un punto especifico X, Y del techo. La relación entre la distancia R y la distancia de X, Y, Z es representada por la siguiente ecuación: · {(X-X 0)² +(Y-Y 0) ²+(Z-Z 0)^2}^½ = R · · X 0, Y 0, Z 0 son las coordenadas de localización del 3 DLelvel. Scanner’s. Todas las tecnologías de no-contacto de la competencia dan la distancia R, que puede ser igual o mayor que la distancia Z (dependiendo del ángulo al que fue instalado el dispositivo). APM proporciona la distancia Z de cada punto medido ( la cual es la verdadera distancia/nivel del material). R Distance (26) © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717 Z Distance (17. 3)

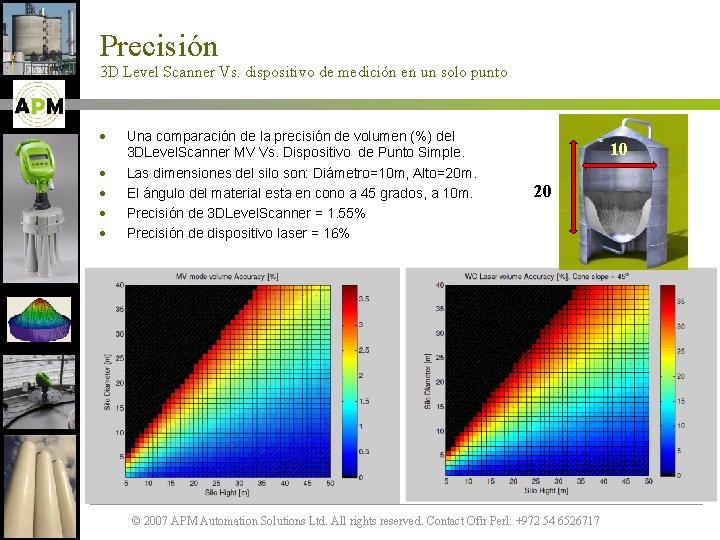

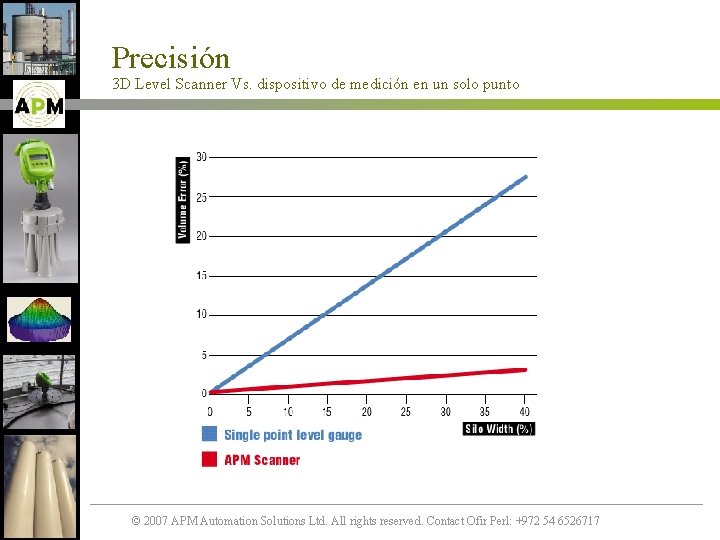

Precisión 3 D Level Scanner Vs. dispositivo de medición en un solo punto · · · Una comparación de la precisión de volumen (%) del 3 DLevel. Scanner MV Vs. Dispositivo de Punto Simple. Las dimensiones del silo son: Diámetro=10 m, Alto=20 m. El ángulo del material esta en cono a 45 grados, a 10 m. Precisión de 3 DLevel. Scanner = 1. 55% Precisión de dispositivo laser = 16% 10 20 © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Precisión 3 D Level Scanner Vs. dispositivo de medición en un solo punto © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

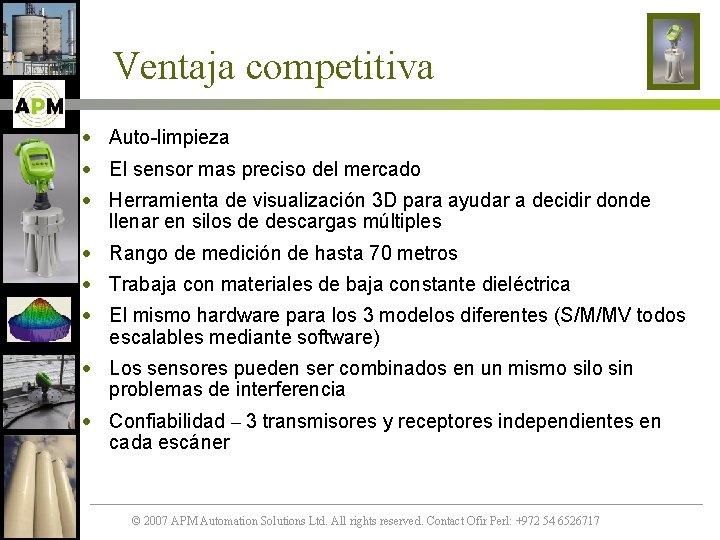

Ventaja competitiva · El único dispositivo de medición de volumen para silos que además mide nivel mínimo y máximo. · Mide cualquier tipo de solido a granel. · Opera en condiciones de polvo y humedad. · Alerta tempranamente de la presencia de material pegado en las paredes de los silos. · Servicio de monitoreo remoto alambrico e inalámbrico. · Posible interface con sistemas ERP. · Instalación simple. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Ventaja competitiva · Mide prácticamente en cualquier tipo de contenedor. ● Tolvas abiertas ● Cuartos de almacenaje ● Apiladores © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Ventaja competitiva · Auto-limpieza · El sensor mas preciso del mercado · Herramienta de visualización 3 D para ayudar a decidir donde llenar en silos de descargas múltiples · Rango de medición de hasta 70 metros · Trabaja con materiales de baja constante dieléctrica · El mismo hardware para los 3 modelos diferentes (S/M/MV todos escalables mediante software) · Los sensores pueden ser combinados en un mismo silo sin problemas de interferencia · Confiabilidad – 3 transmisores y receptores independientes en cada escáner © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

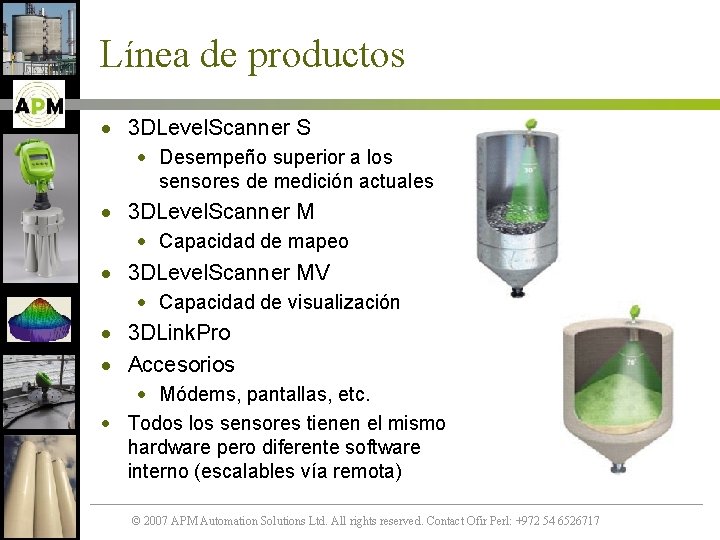

Línea de productos · 3 DLevel. Scanner S · Desempeño superior a los sensores de medición actuales · 3 DLevel. Scanner M · Capacidad de mapeo · 3 DLevel. Scanner MV · Capacidad de visualización · 3 DLink. Pro · Accesorios · Módems, pantallas, etc. · Todos los sensores tienen el mismo hardware pero diferente software interno (escalables vía remota) © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

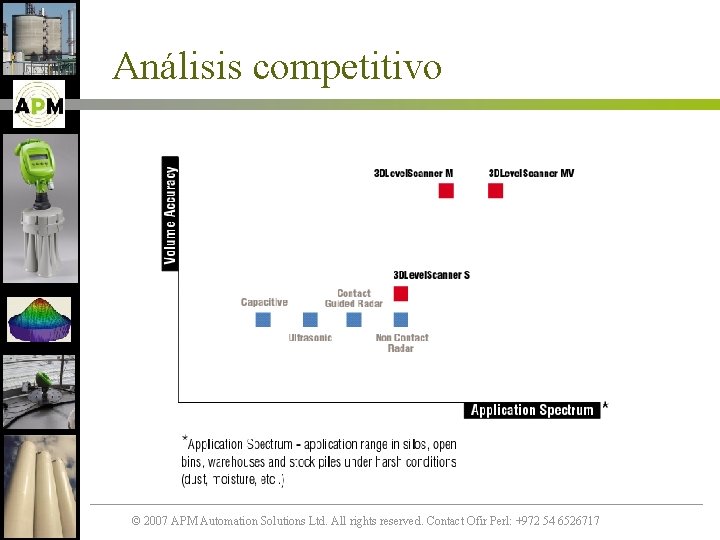

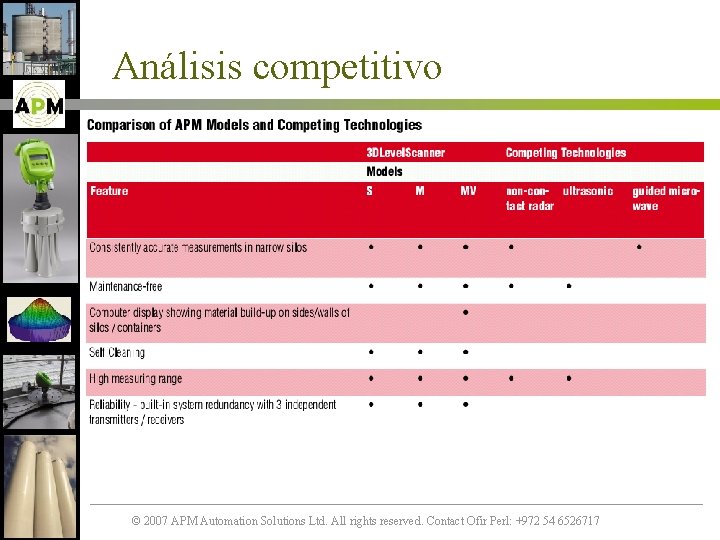

Análisis competitivo © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Análisis competitivo © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Análisis competitivo © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

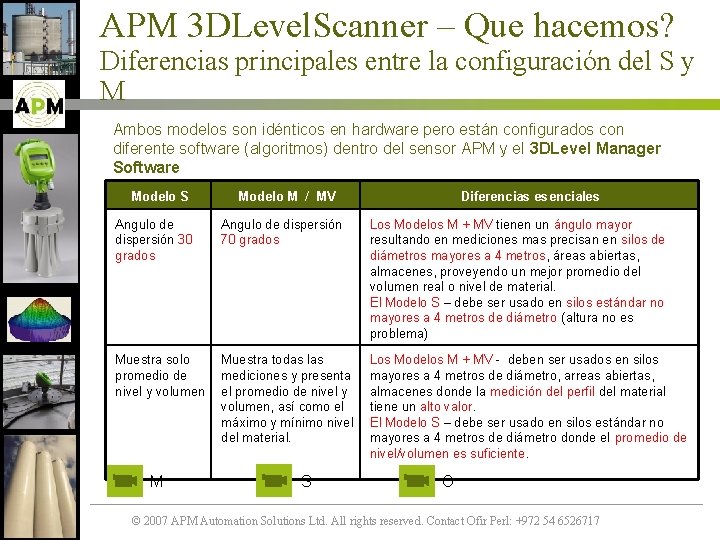

APM 3 DLevel. Scanner – Que hacemos? Diferencias principales entre la configuración del S y M Ambos modelos son idénticos en hardware pero están configurados con diferente software (algoritmos) dentro del sensor APM y el 3 DLevel Manager Software Modelo S Modelo M / MV Diferencias esenciales Angulo de dispersión 30 grados Angulo de dispersión 70 grados Los Modelos M + MV tienen un ángulo mayor resultando en mediciones mas precisan en silos de diámetros mayores a 4 metros, áreas abiertas, almacenes, proveyendo un mejor promedio del volumen real o nivel de material. El Modelo S – debe ser usado en silos estándar no mayores a 4 metros de diámetro (altura no es problema) Muestra solo promedio de nivel y volumen Muestra todas las mediciones y presenta el promedio de nivel y volumen, así como el máximo y mínimo nivel del material. Los Modelos M + MV - deben ser usados en silos mayores a 4 metros de diámetro, arreas abiertas, almacenes donde la medición del perfil del material tiene un alto valor. El Modelo S – debe ser usado en silos estándar no mayores a 4 metros de diámetro donde el promedio de nivel/volumen es suficiente. M S O © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Aplicaciones · Plásticos - pellets y polvo · Cemento · Ceniza de plantas generadoras · Químicos - aerosil, carbonato de calcio, potasio · Alimentos – granos, harina, azúcar, alimento animal · Acero - pellets · Agregados – caliza, pigmentos · Farmacéutica · Vidrio · Cerámica · Tabaco © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

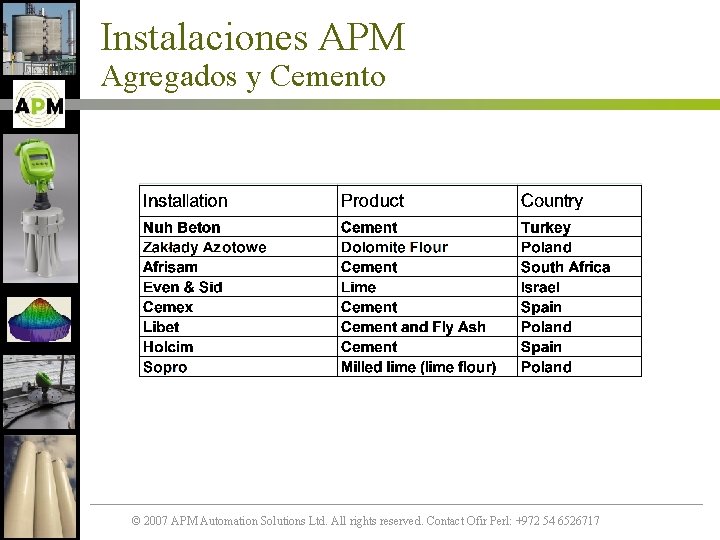

Instalaciones APM Agregados y Cemento © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

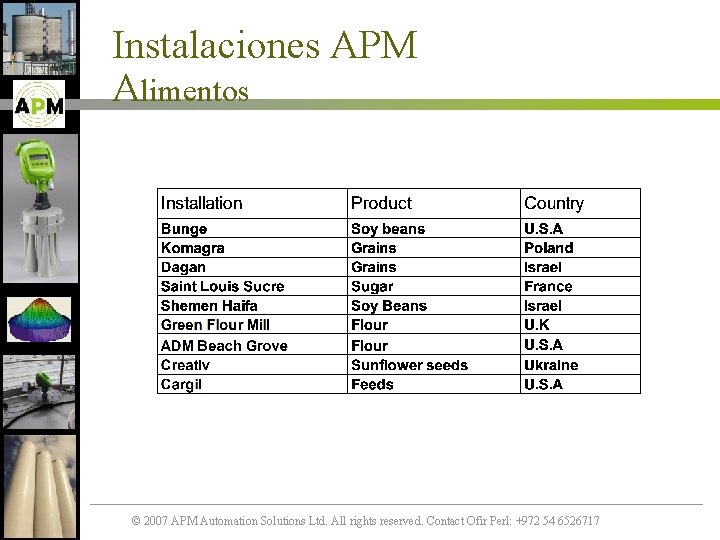

Instalaciones APM Alimentos © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

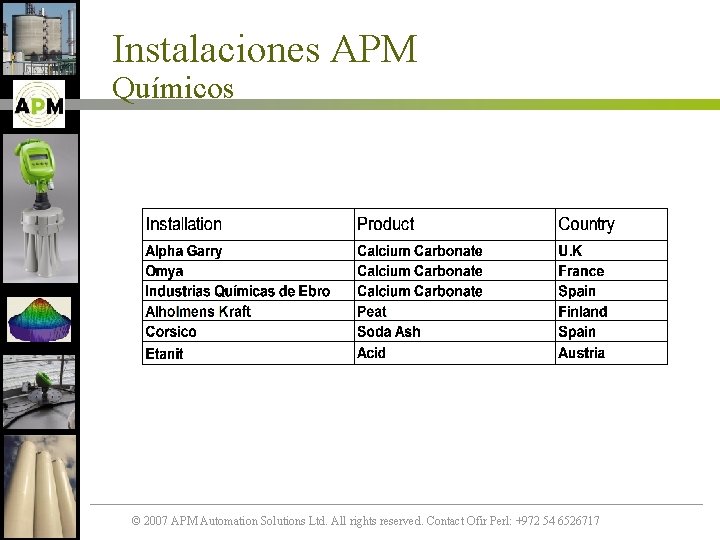

Instalaciones APM Químicos © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

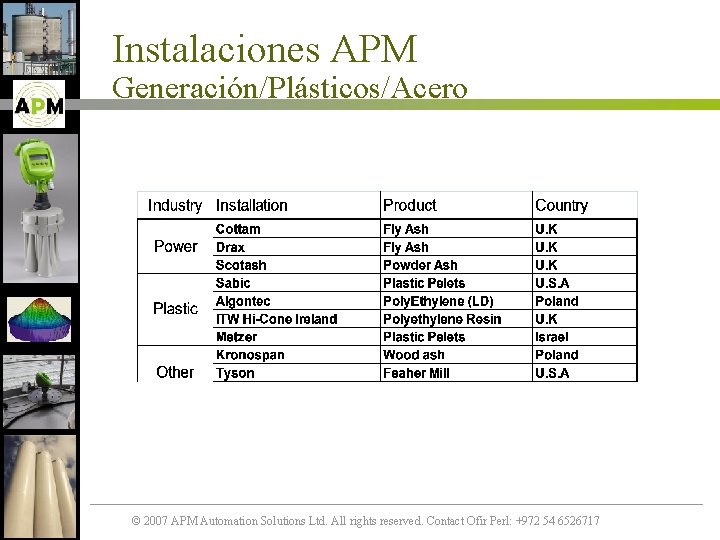

Instalaciones APM Generación/Plásticos/Acero © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Casos de Éxito © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

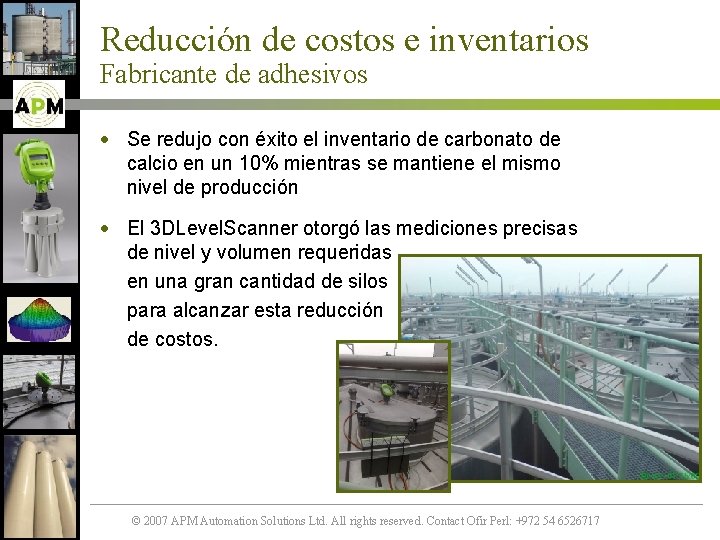

Reducción de costos e inventarios Fabricante de adhesivos · Se redujo con éxito el inventario de carbonato de calcio en un 10% mientras se mantiene el mismo nivel de producción · El 3 DLevel. Scanner otorgó las mediciones precisas de nivel y volumen requeridas en una gran cantidad de silos para alcanzar esta reducción de costos. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

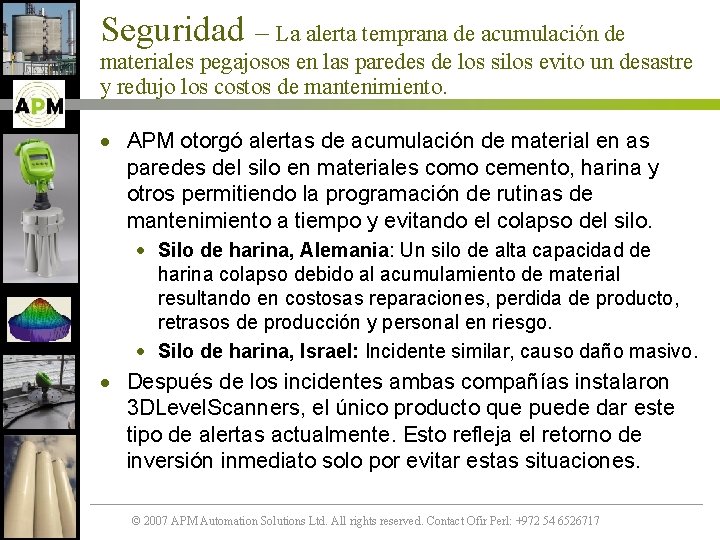

Seguridad – La alerta temprana de acumulación de materiales pegajosos en las paredes de los silos evito un desastre y redujo los costos de mantenimiento. · APM otorgó alertas de acumulación de material en as paredes del silo en materiales como cemento, harina y otros permitiendo la programación de rutinas de mantenimiento a tiempo y evitando el colapso del silo. · Silo de harina, Alemania: Un silo de alta capacidad de harina colapso debido al acumulamiento de material resultando en costosas reparaciones, perdida de producto, retrasos de producción y personal en riesgo. · Silo de harina, Israel: Incidente similar, causo daño masivo. · Después de los incidentes ambas compañías instalaron 3 DLevel. Scanners, el único producto que puede dar este tipo de alertas actualmente. Esto refleja el retorno de inversión inmediato solo por evitar estas situaciones. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Eficiencia · · Fabricante de productos de plástico , USA, El polietileno se agotó y detuvo la producción por 15 minutos resultando en perdidas graves. Producción de botellas de vidrio, España El calculo impreciso del volumen debido a la deficiente medición del material en niveles bajos detuvo la planta. Las perdidas fueron inmensas. APM elimino estos problemas (1) con medición precisa de volumen y nivel (2) suministrando alertas de mínimo y máximo nivel. Resultado: retorno inmediato de la inversión. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

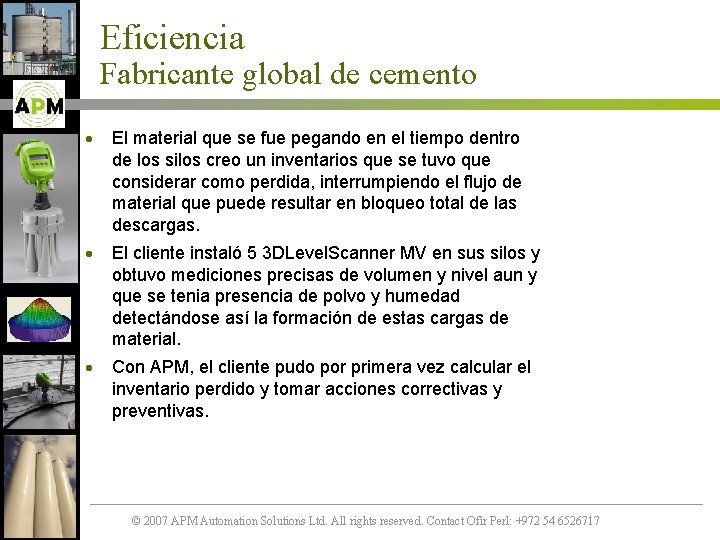

Eficiencia Fabricante global de cemento · El material que se fue pegando en el tiempo dentro de los silos creo un inventarios que se tuvo que considerar como perdida, interrumpiendo el flujo de material que puede resultar en bloqueo total de las descargas. · El cliente instaló 5 3 DLevel. Scanner MV en sus silos y obtuvo mediciones precisas de volumen y nivel aun y que se tenia presencia de polvo y humedad detectándose así la formación de estas cargas de material. · Con APM, el cliente pudo por primera vez calcular el inventario perdido y tomar acciones correctivas y preventivas. © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

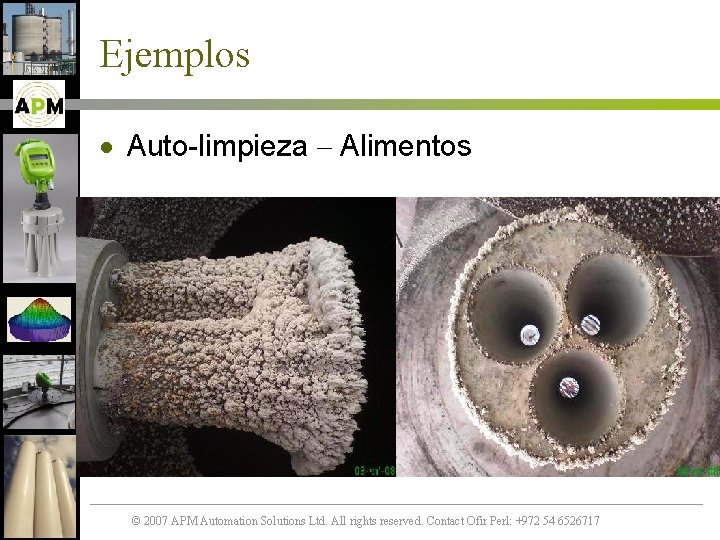

Ejemplos · Auto-limpieza – Alimentos © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Ejemplos · 2 escaners + Link Pro en un silo (alimentos) © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

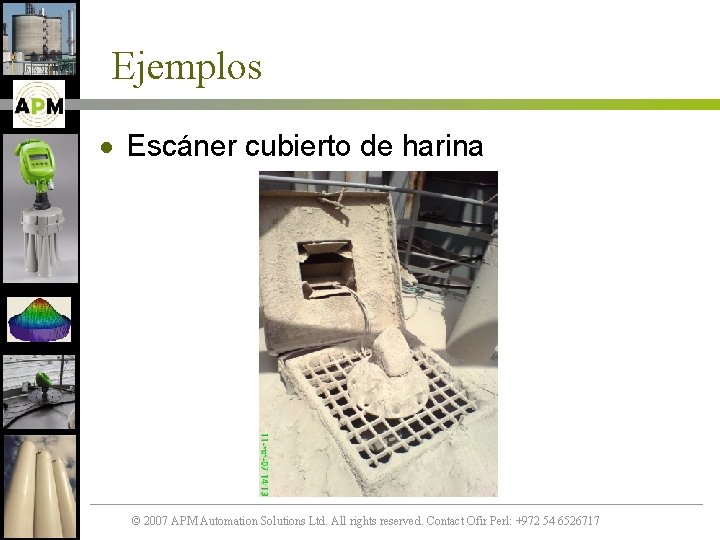

Ejemplos · Escáner cubierto de harina © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

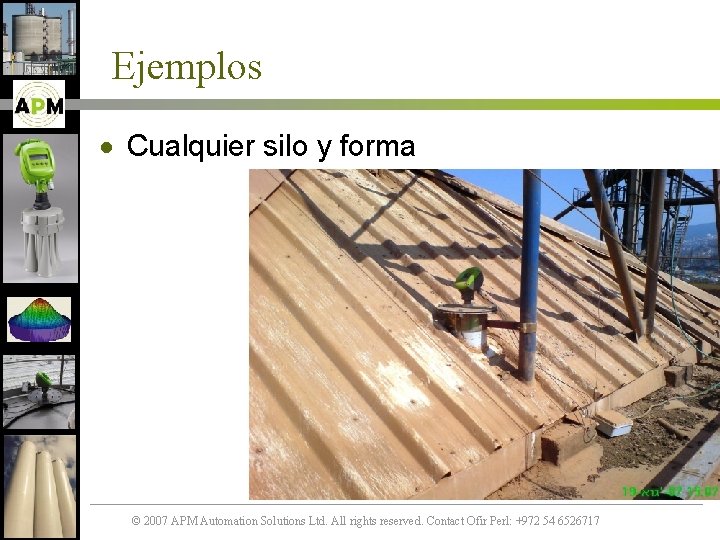

Ejemplos · Cualquier silo y forma © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

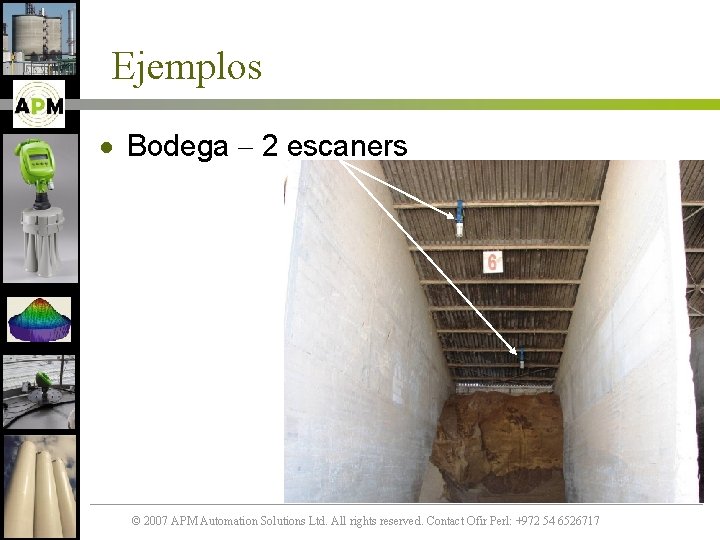

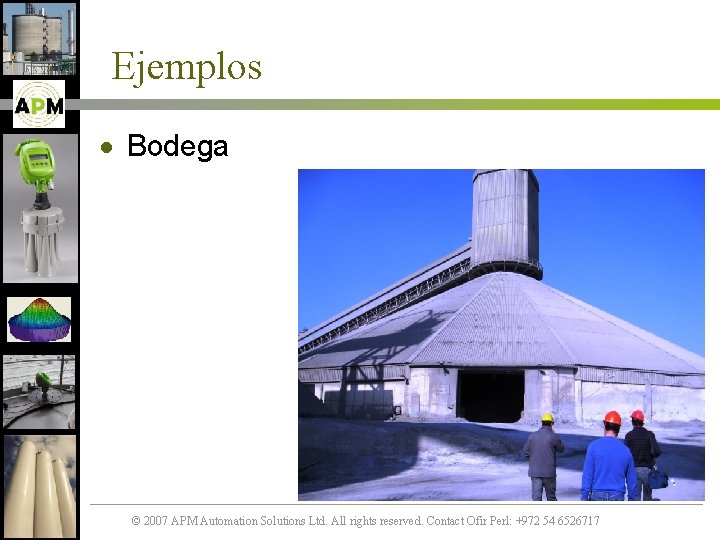

Ejemplos · Bodega – 2 escaners © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Ejemplos · Bodega © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Ejemplos · Generación © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Características · · Frecuencia: Angulo: Rango de medición: Zona muerta: 3 -10 KHz 30 -70 grados 0. 5 -70 m 50 cm de brida © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Certificaciones · · · · · Temp. Proceso: -40° – 85°C Presión proceso: -0. 2 – 1 bar Protección: IP 66 cabezal, IP 67 Antena ATEX II 1/2 D (cabezal-zone 21, Antena-zone 20) CE EMC EN 61326 CE Safety IEC EN 61010 -1 FCC 47 CFR part 15 subpart B ISO 9001 2000 FM Intrínsecamente seguro CL II, DIV I, GP EFG © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Interfaces · Alimentación: · Interface: 20 -36 VDC 4… 20 m. A, HART Modbus GSM (CSD), GPRS (vía RS 485) TCP IP (vía GUI) © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

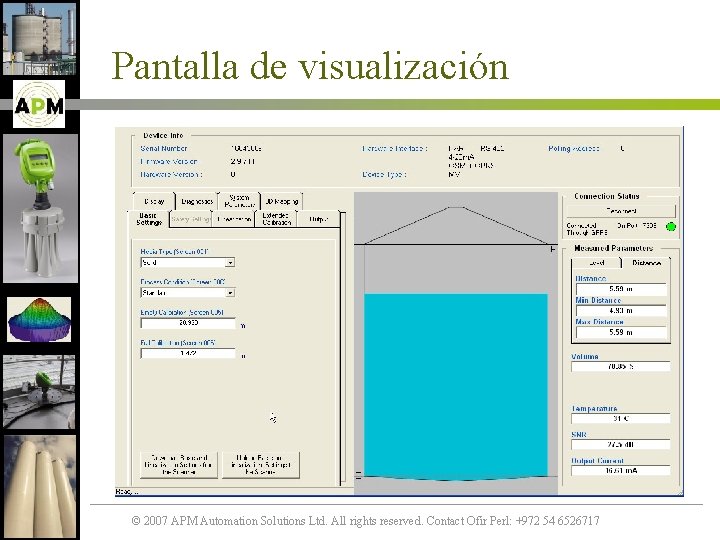

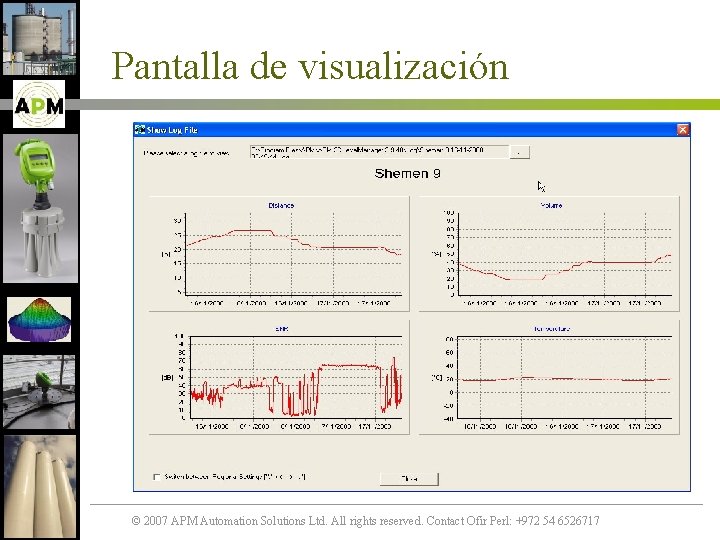

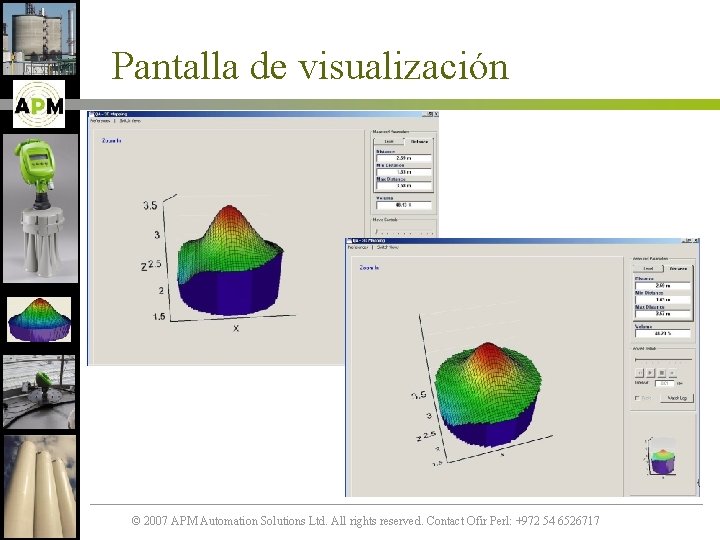

Pantalla de visualización © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

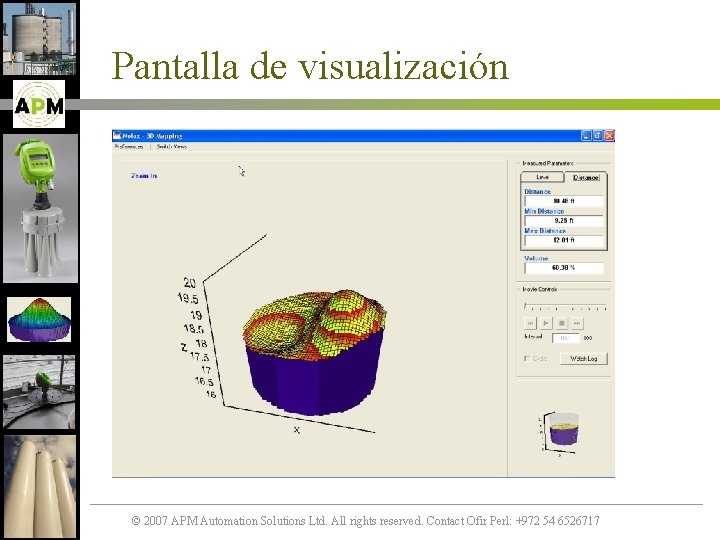

Pantalla de visualización © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

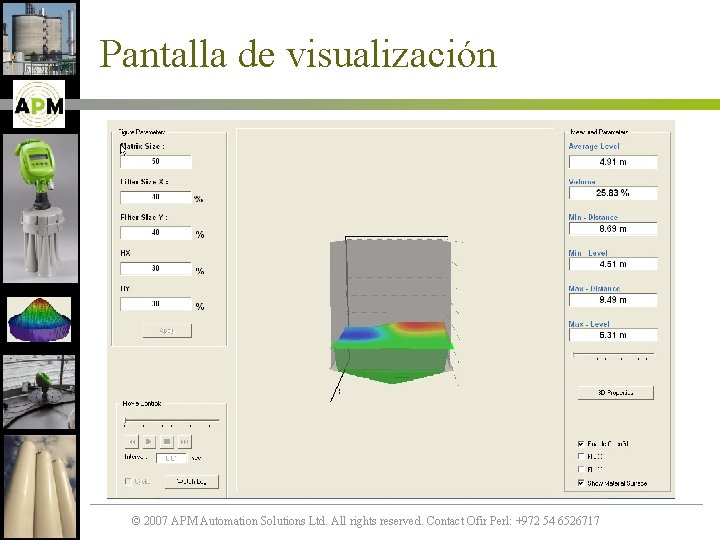

Pantalla de visualización © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Pantalla de visualización © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717

Pantalla de visualización © 2007 APM Automation Solutions Ltd. All rights reserved. Contact Ofir Perl: +972 54 6526717
