Aplikasi Sensor Suhu Pada Alat Kesehatan PARAFFIN BATH

Aplikasi Sensor Suhu Pada Alat Kesehatan PARAFFIN BATH Basuki Rahmat, S. T, M. T PROGRAM STUDI TEKNIK BIOMEDIKA UNIVERSITAS DIAN NUSWANTORO

Parafin Bath v Hidro terapi merupakan salah satu modalitas Fisioterapis yang dalam pelaksanaannya memanfaatkan pegaruh suhu, mekanik, chemis dan tekanan dari zat cair. Pada pemanfaatan zat cair sebagai media terapi dengan suhu, dijumpai dua pengelompokan besar yaitu panas dan dingin v Parafin Bath merupakan salah satu modalitas terapi yang menggunakan metode panas dan lembab, yang bertujuan untuk mempercepat proses penyembuhan, merelaksasikan jaringan lunak tubuh dan mengurangi nyeri pada otot.

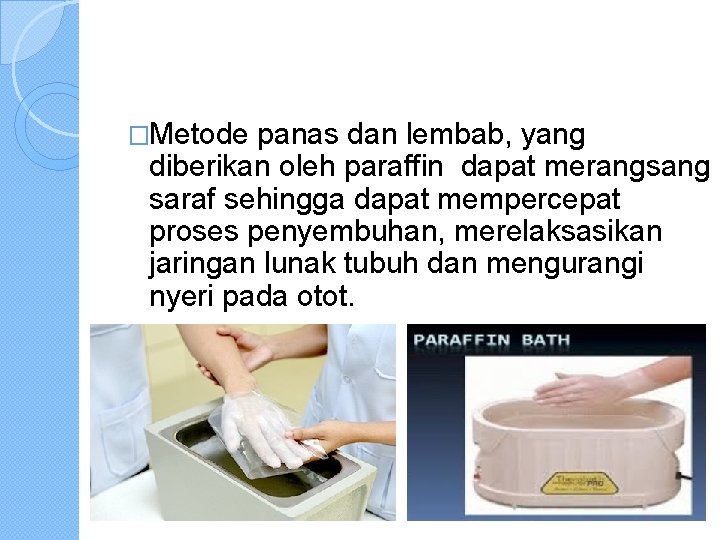

�Metode panas dan lembab, yang diberikan oleh paraffin dapat merangsang saraf sehingga dapat mempercepat proses penyembuhan, merelaksasikan jaringan lunak tubuh dan mengurangi nyeri pada otot.

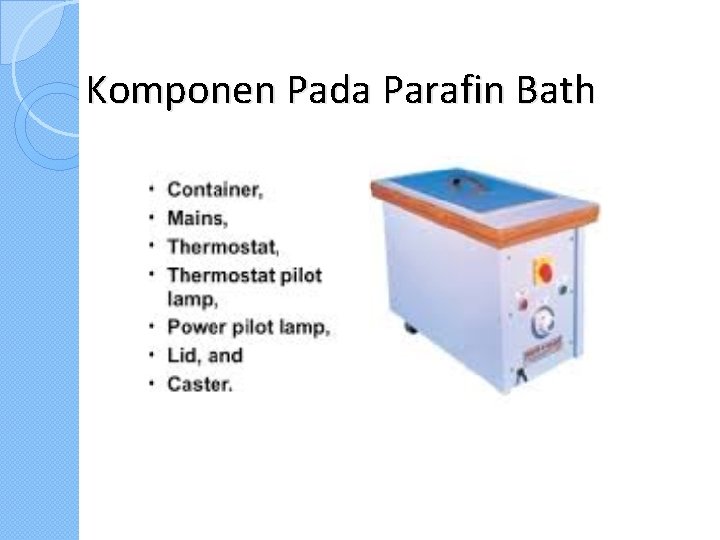

Komponen Pada Parafin Bath

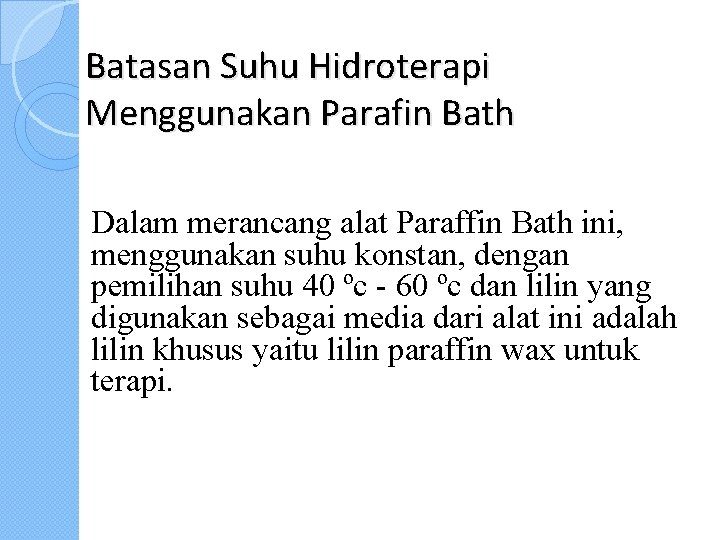

Batasan Suhu Hidroterapi Menggunakan Parafin Bath Dalam merancang alat Paraffin Bath ini, menggunakan suhu konstan, dengan pemilihan suhu 40 ºc - 60 ºc dan lilin yang digunakan sebagai media dari alat ini adalah lilin khusus yaitu lilin paraffin wax untuk terapi.

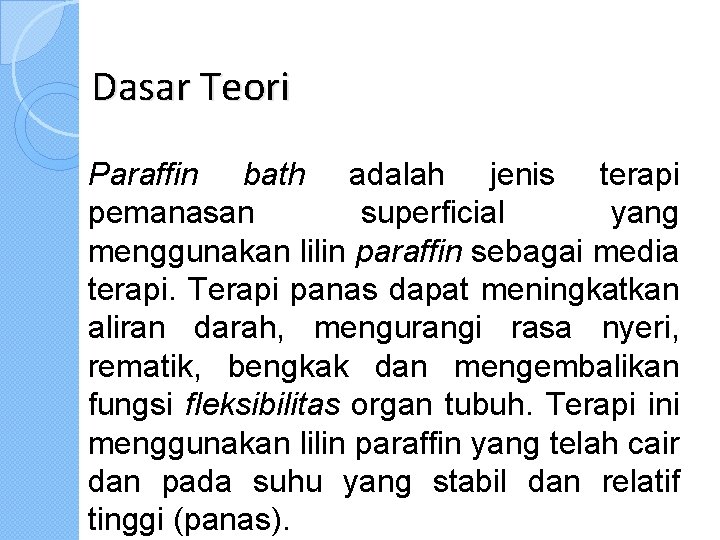

Dasar Teori Paraffin bath adalah jenis terapi pemanasan superficial yang menggunakan lilin paraffin sebagai media terapi. Terapi panas dapat meningkatkan aliran darah, mengurangi rasa nyeri, rematik, bengkak dan mengembalikan fungsi fleksibilitas organ tubuh. Terapi ini menggunakan lilin paraffin yang telah cair dan pada suhu yang stabil dan relatif tinggi (panas).

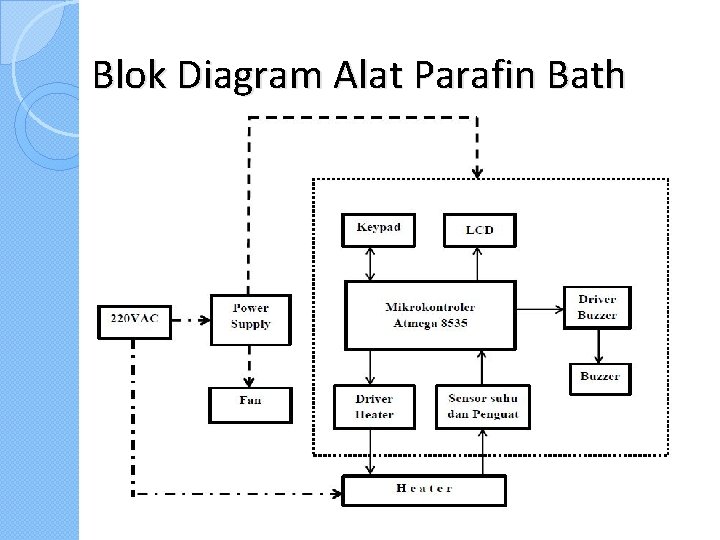

Blok Diagram Alat Parafin Bath

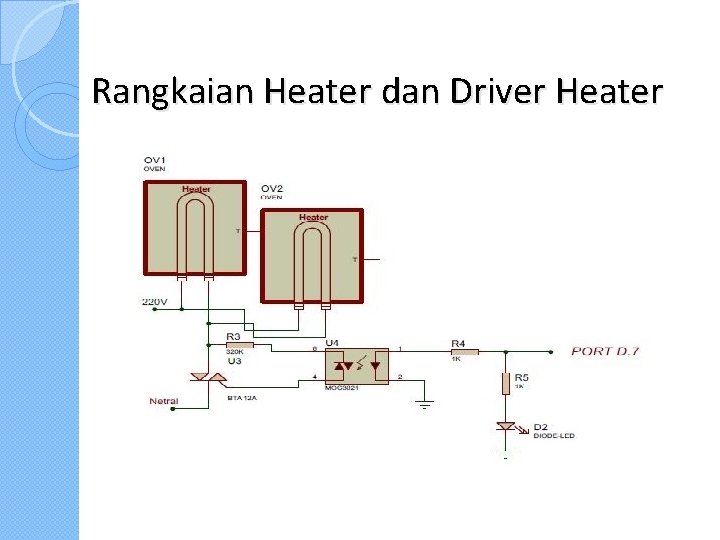

Rangkaian Heater dan Driver Heater

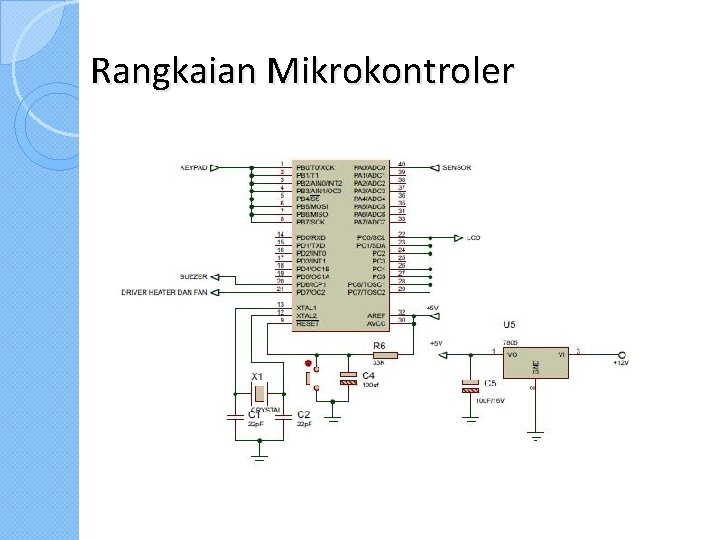

Rangkaian Mikrokontroler

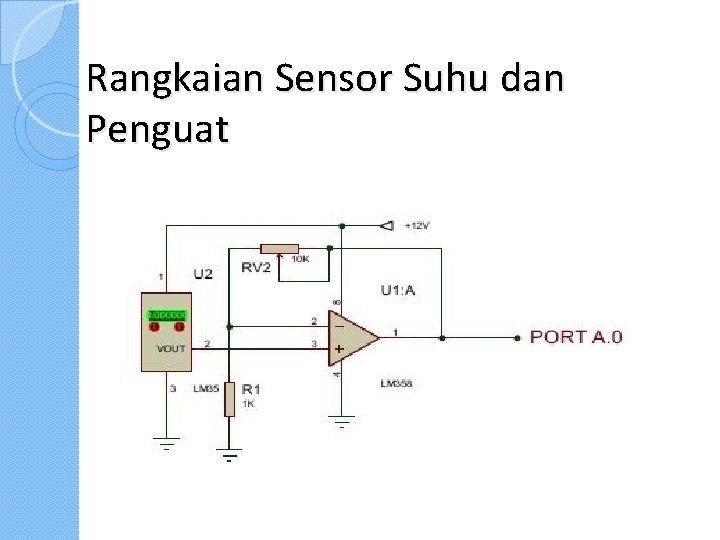

Rangkaian Sensor Suhu dan Penguat

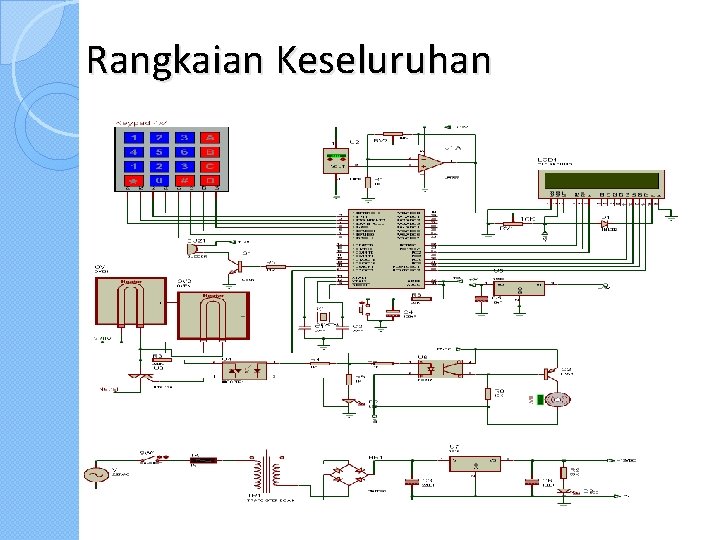

Rangkaian Keseluruhan

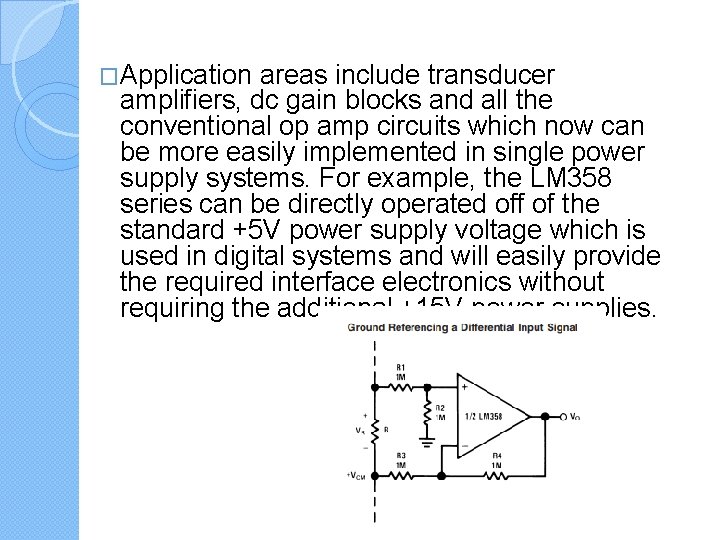

�Application areas include transducer amplifiers, dc gain blocks and all the conventional op amp circuits which now can be more easily implemented in single power supply systems. For example, the LM 358 series can be directly operated off of the standard +5 V power supply voltage which is used in digital systems and will easily provide the required interface electronics without requiring the additional ± 15 V power supplies.

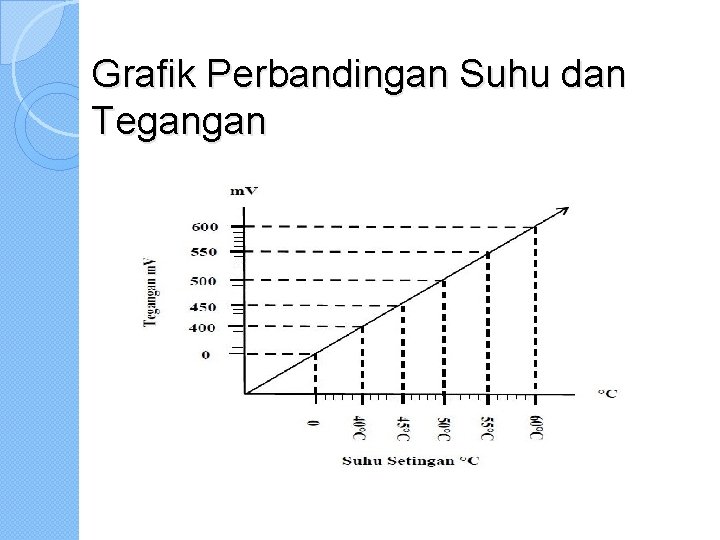

Grafik Perbandingan Suhu dan Tegangan

Grafik Perbandingan Termometer dan Tampilan
