Aplicatii Practice ale Microcontrolelor Proiect prezentat de Andrei
- Slides: 8
Aplicatii Practice ale Microcontrolelor Proiect prezentat de: Andrei Costea si Nicolae Dobreanu Grupa 5304 11/29/2020 Aplicatii Practice ale Microcontrolelor 1
11/29/2020 Aplicatii Practice ale Microcontrolelor 2

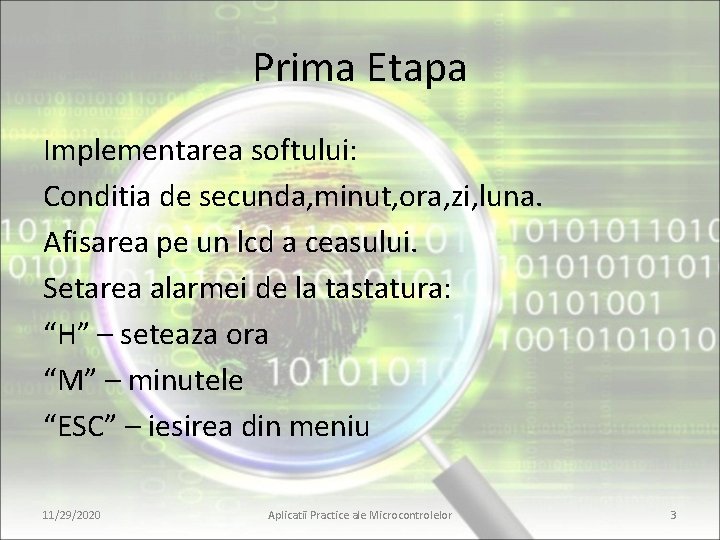

Prima Etapa Implementarea softului: Conditia de secunda, minut, ora, zi, luna. Afisarea pe un lcd a ceasului. Setarea alarmei de la tastatura: “H” – seteaza ora “M” – minutele “ESC” – iesirea din meniu 11/29/2020 Aplicatii Practice ale Microcontrolelor 3

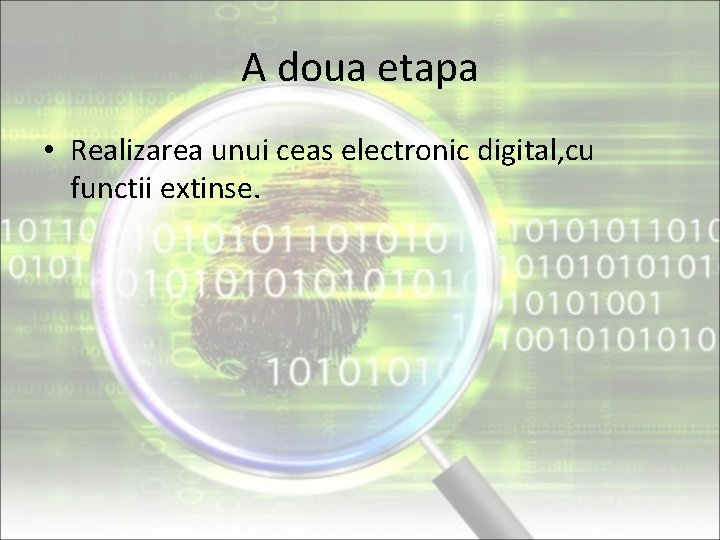

A doua etapa • Realizarea unui ceas electronic digital, cu functii extinse.
In acest proiect dorim sa realizam un ceas care afiseaza pe sase segmente cu ajutorul unui microcontroler si a unui driver care rolul de a comanda afisoarele. In principiu ceasul functioneaza pe baza unui program soft care trebuie introdus in memoria microcontrolerului. Toate functiile ceasului sunt rezolvate prin soft. Ceasul care trebuie proiectat trebuie sa afiseze pe afisoare ora, minutele, secundele si data curenta. 11/29/2020 Aplicatii Practice ale Microcontrolelor 5
Caracteristicile electrice ale echipamentului Pentru realizarea partii de hard (schema electronica ) a ceasului digital se vor folosi componentele: 11/29/2020 Aplicatii Practice ale Microcontrolelor 6
microcontroler Fujitsu -circuitul integrat SAA 1064 (led display drive) - circuit integrat MAX 232 (interfata) - 6 afisaje pe 12 -segmente - 3 butoane - rezistente - condensatoare - 1 cristal cu cuart - 1 potentiometru; - 4 diode - 1 transformator - 1 circuit integrat LM 317 - 1 circuit integrat 78 L 05 - 1 buzzer - 2 tranzistoare - 1 bobina 11/29/2020 Aplicatii Practice ale Microcontrolelor 7
11/29/2020 Aplicatii Practice ale Microcontrolelor 8
