Aplicaes Analticas de Eletrodos de Pasta de Carbono

“Aplicações Analíticas de Eletrodos de Pasta de Carbono Quimicamente Modificados em Soluções de Guanina” Robson Pinho da Silva Orientadora: Profª Drª Sílvia Helena Pires Serrano Laboratório de Bioeletroanalítica

Biossensores de DNA Sensor de hibridização Matriz para imobilização enzimática

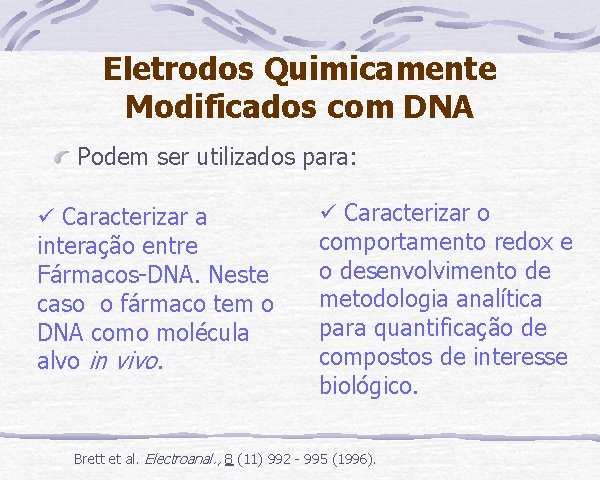

Eletrodos Quimicamente Modificados com DNA Podem ser utilizados para: ü Caracterizar a interação entre Fármacos-DNA. Neste caso o fármaco tem o DNA como molécula alvo in vivo. ü Caracterizar o comportamento redox e o desenvolvimento de metodologia analítica para quantificação de compostos de interesse biológico. Brett et al. Electroanal. , 8 (11) 992 - 995 (1996).

Sítios de oxidação da bases

Modificação dos Eletrodos com DNA degradado DNA Dupla Hélice Eletrodo V. P. D. registrados com EPC/DNA. Solução de DNA degradado 80 µg m. L-1 em tampão acetato p. H 4, 5. Em vermelho branco apenas em tampão. = 5 m. V s-1, E = 50 m. V, larg. de pulso = 70 ms. Brett et al. , In Comprrensive Chemical Kinetics; , Vol. 37. , Cap. 3, pag. 91 – 119, R. G. Compton e G. Hancock (Editores), Oxford University Press, Oxford, 1999 Inglaterra

Aplicações: Identificação dos mecanismos de interação entre intermediários de redução dos nitrocompostos e o DNA. Os sítios preferenciais de ataque dos intermediários de redução dos nitrocompostos são as bases purínicas (adenina e guanina)

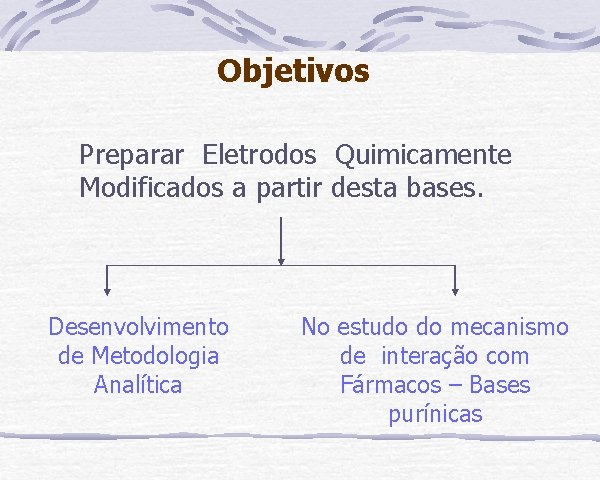

Objetivos Preparar Eletrodos Quimicamente Modificados a partir desta bases. Desenvolvimento de Metodologia Analítica No estudo do mecanismo de interação com Fármacos – Bases purínicas

Primeira base utilizada foi a Guanina Eletrodos Quimicamente Modificados Analitos de Interesse: NADH, NADPH, Ácido Úrico e 8 -oxo-Guanina Moléculas que via de regra, causam envenenamento superficial devido à adsorção dos produtos de oxidação.

NADH e NADPH OP O- OO- P O- O-

NADH e NADPH: São cofatores enzimáticos Determinação de Atividade Enzimática. Esclarecimento do mecanismo de Ação Enzimática Desenvolvimento de Biossensores para substratos não eletroativos ou com eletroatividade em valores extremos de potencial

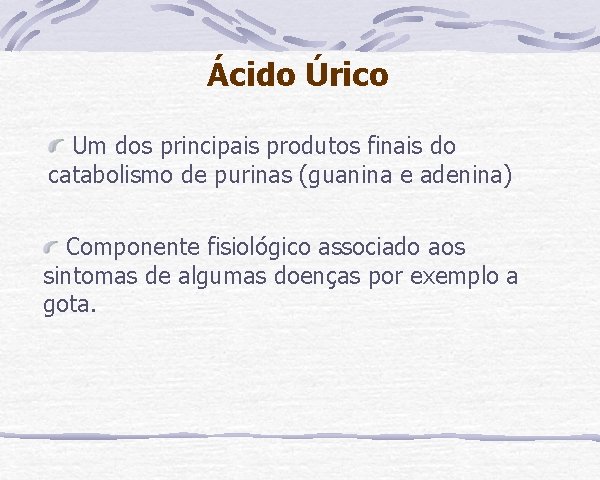

Ácido Úrico Um dos principais produtos finais do catabolismo de purinas (guanina e adenina) Componente fisiológico associado aos sintomas de algumas doenças por exemplo a gota.

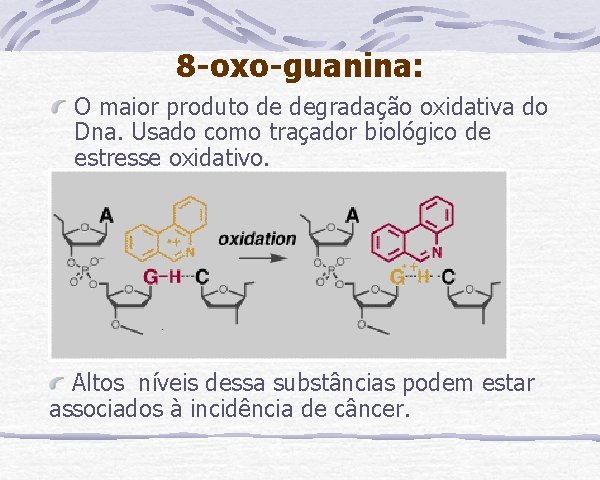

8 -oxo-guanina: O maior produto de degradação oxidativa do Dna. Usado como traçador biológico de estresse oxidativo. Altos níveis dessa substâncias podem estar associados à incidência de câncer.

Experimental Eletrodos de trabalho: Pasta de carbono, (EPC) Pasta de carbono modificado em solução de Guanina (EPC/G) Pasta de carbono modificado em solução de 8 -oxo-guanina (EPC/8 -OXO).

Eletrodo de referência: Ag/Ag. Cl (KCl sat. ) Eletrodo auxiliar: Pt. Equipamentos: Potenciostato/ Galvanostato: Eco Chemie, Autolab, modelo PGSTAT 20 e aquisição de dados pelo software GPS 3. 1. p. H-metro: modelo 654, Eletrodo de vidro combinado 6. 0205. 100 ( OE ), ambos da Metrohm.

Modificação de eletrodos de trabalho: Solução de Guanina 50 m. M em tampão universal p. H 8, 0 Solução de 8 -oxo-guanina 50 m. M em tampão universal p. H 8, 0 12 min. de condicionamento a 0, 2 V; 0, 4 V ou 1, 1 V, sob agitação.

Medidas voltamétricas dos analitos Solução tampão PIPES p. H 7, 0 Faixas de concentração: 15 a 824 M para 8 -oxo-guanina e 7, 5 a 841 M para os demais. Voltamogramas de pulso diferencial (D. P. V. ) 0, 0 Eapl 1, 0 V = 5 m. V s-1; E = 50 m. V larg. de pulso = 70 ms.

RESULTADOS EXPERIMENTAIS Para otimização das etapas de preparação dos Eletrodos modificados utilizou-se como analito apenas o NADH

D. P. V. registrados em solução de 420 M de NADH em PIPES p. H 7, 0 em EPC/G. (____) Modificado em solução de guanina a 0, 42 V durante 12 min. ; (____) Modificado em solução de guanina a 1, 1 V durante 12 min. Silva R. P. e Serrano S. H. P. , J. of Pharm. and Biom. Anal. 33, 735 – 744 (2003).

Qual a participação da 8 -oxo-guanina na modificação do eletrodo?

c a b 3 A 0, 2 0, 4 0, 6 0, 8 E/V E/V Figura 2: V. D. P. registrados em solução de 420 M NADH em tampão PIPES p. H 7, 0 com: (a) (EPC/8 -oxo) modificado à 0, 2 V (b) (EPC/8 -oxo) modificado à 1, 1 V. (c) (EPC/g ) modificado à 1, 1 V.

Como comprovar que a superfície do eletrodo foi totalmente modificada?

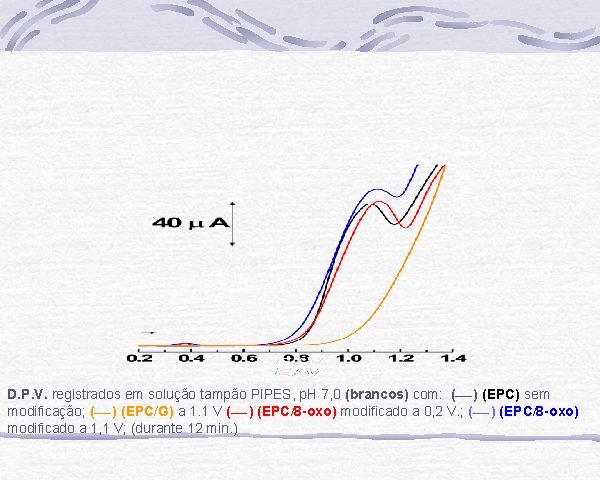

D. P. V. registrados em solução tampão PIPES, p. H 7, 0 (brancos) com: (___ ) (EPC) sem modificação; (___ ) (EPC/G) a 1. 1 V (___ ) (EPC/8 -oxo) modificado a 0, 2 V. ; (___ ) (EPC/8 -oxo) modificado a 1, 1 V; (durante 12 min. )

V. P. D. registrados com (EPC ) modificado em tampão HAc/Na. Ac, p. H 4, 5 branco a 1, 1 V durante 12 min. em solução: (1) tampão HAc/Na. Ac, p. H 4, 5 (2 ) 50 M solução de guanina (5º volt. ); (3) tampão HAc/Na. Ac, p. H 4, 5, após 2

D. P. V. registrados em solução tampão HAc/Na. Ac, p. H 4, 5 branco a 1, 1 V durante 12 min. com : (1) EPC modificado em Guanina 5 x 10 -5 tampão HAc/Na. Ac, p. H 4, 5 (2 ) EPC modificado em Guanina 5 x 10 -4 tampão HAc/Na. Ac, p. H 4, 5

O p. H da solução de Guanina influencia o processo de modificação do eletrodo?

O p. H da solução de Guanina influencia o processo de modificação do eletrodo? Figura 4: V. P. D. registrados em solução 420 M de NADH (PIPES p. H 7, 0) (___) (EPC/G p. H 4, 5), (___) (EPC/g p. H 7, 0) e (___) (EPC/G p. H 8, 0)

14 adições no intervalo de concentração : 7, 5 x 10 -6 M NADH 8, 1 x 10 -4 M Em cada adição foram realizados 3 voltamogramas Comparações entre os D. P. V. registrados em concentrações cres centes de NADH em tampão PIPES p. H 7, 0 : EPC e EPC/G.

Curvas Analíticas para NADH

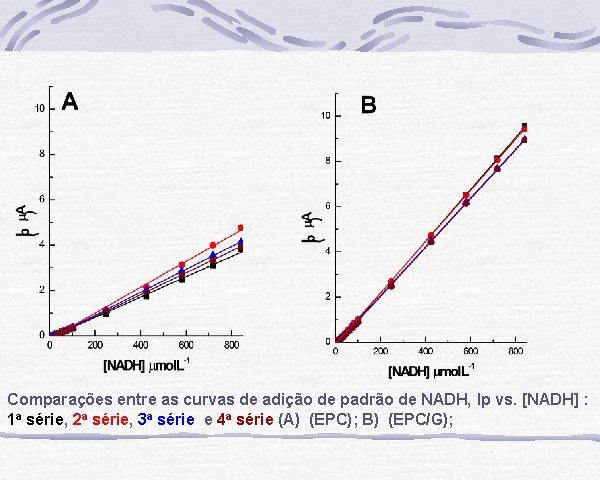

Comparações entre as curvas de adição de padrão de NADH, Ip vs. [NADH] : 1 a série, 2 a série, 3 a série e 4 a série (A) (EPC); B) (EPC/G);

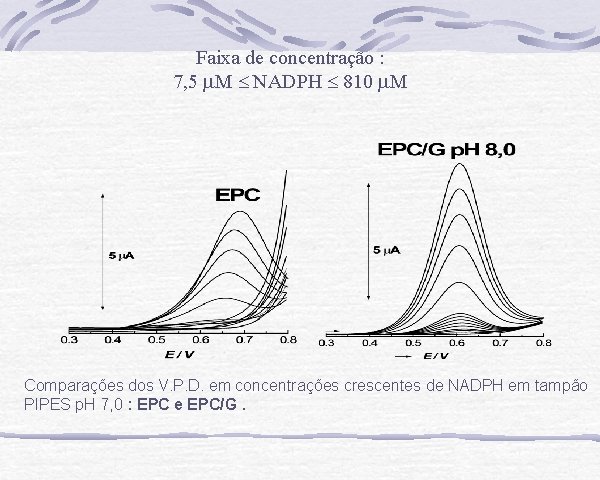

Faixa de concentração : 7, 5 M NADPH 810 M Comparações dos V. P. D. em concentrações crescentes de NADPH em tampão PIPES p. H 7, 0 : EPC e EPC/G.

Comparações entre as curvas de adição de padrão de NADPH, Ip vs. [NADPH] : 1 a série, 2 a série, 3 a série e 4 a série (A) (EPC); (B) (EPC/G);

Faixa de concentração : 7, 5 M Ác. Úrico 810 M Comparações dos D. P. V. em concentrações crescentes de Ácido Úrico em tampão PIPES p. H 7, 0 : (A) (EPC/G p. H 8, 0); (B) (EPC).

Faixa de concentração : 15 M 8 -oxo-guanina 840 M Comparações dos D. P. V. em concentrações crescentes 8 -oxo-guanina em tampão PIPES p. H 7, 0 : (EPC/G) e (EPC). de

CONSIDERAÇÕES FINAIS

EPC/G podem ser utilizados para determinação de NADH, NADPH, Ác. Úrico ou 8 -oxo-guanina

Comparação entre EPC/G e EPC Analito Sensibilidade Lim. de Detec. NADH 3 vezes maior ~ 2 vezes menor NADPH 10 vezes maior ~ 4 vezes menor Ac. úrico 2 vezes maior ~2 vezes menor 8 – 0 xo 0, 1 vezes maior ~2 vezes menor

A superfície modificada: Ø Evita adsorção dos produtos de oxidação de NADH e NADPH, Ácido Úrico e 8 -oxo-guanina ØApresenta resultados mais reprodutíveis Ø Favorece o processo de transferência de elétrons

No eletrodo modificado em guanina o processo é controlado por difusão

Gráfico de I vs. 1/2 obtido pela corrente limite dos voltamogramas cíclicos na diversas velocidade de rotação com: (A) EPC/G (B) EPC; concentrações de NADH: (a) 0, 29 m. M; (b) 0, 55 m. M; (c) 0, 78 m. M, (d) 1, 00 m. M; (e) 1, 20 m. M.

A provável composição para superfície modificadora é uma estrutura formada por dímeros ou trímeros formado por guanina e 8 -oxo-guanina;

(1) A. M. O. Brett, S. H. P. Serrano e J. A. P. Piedade, “Electrochemistry of DNA”. In: Comprehensive Chemical Kinetics - Book Series, Vol. 37. , Cap. 3, pag. 91 – 119, R. G. Compton e G. Hancock (Editores), Oxford University Press, Oxford, 1999 Inglaterra (2) R. Srinivasan, J. C. Murphy e R. Faichtein, J. Electroanal. Chem, 312, 293 -300 (1991). (3) N. J. Tao e Z. Shi, J. Phys. Chem, 98, 1464 -1471 (1994). (4) N. J. Tao e Z. Shi, J. Phys. Chem, 98, 7422 -7426 (1994)

Mecanismo de oxidação

Modificação do Eletrodo Em potencias positivos (+1, 4 V ) as bases purínicas (guanina e adenina) do DNA degradado em solução são oxidadas na superfície do eletrodo recoberto com filme de DNA modificando-o de forma permanente e dando origem a uma fase condutora. n V. P. D. registrados com EPC/DNA. Solução de DNA degradado 80 µg m. L-1 em tampão acetato p. H 4, 5. Em vermelho branco apenas em tampão. = 5 m. V s-1, E = 50 m. V, larg. de pulso = 70 ms.
