APARATURA DESTINATA MASURATORILOR DE CALITATE SI PUTERE IN SECTORUL ENERGETIC

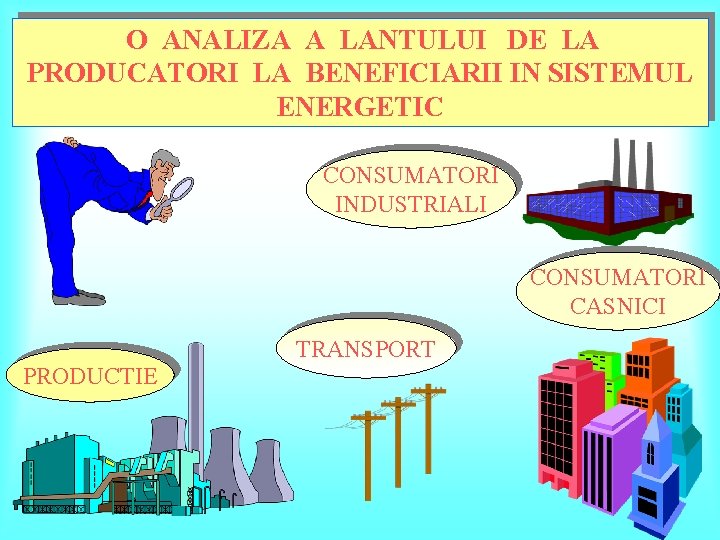

O ANALIZA A LANTULUI DE LA PRODUCATORI LA BENEFICIARII IN SISTEMUL ENERGETIC CONSUMATORI INDUSTRIALI CONSUMATORI CASNICI TRANSPORT PRODUCTIE
CAUZELE PERTURBATIILOR ARMONICI - sarcini neliniare , transformatoare , lampi fluorescente , aparatura electronica in comutatie VARIATIA TENSIUNII SI FLICKER incarcari variabile , aparatura cu comutatie rapida , furnale cu arc electric , convertizoare de sudura , actionari electrice in comutatie DEZECHILIBRU - incarcari neechilibrate ale fazelor , furnale cu arc electric FRECVENTA – sarcini variabile , sisteme UPS , statii de putere fara conectare la pamant
PREZENTAREA MASURATORILOR Inregistrare directa de valori - Oscilografiere fenomene tranzitorii Valori calculate - RMS - Flicker - Armonici - Frecventa - Dezechilibru fazelor
TIMPI DE MASURA SPECIFICI IN ACORD CU STANDARDUL EN 50160 Armonici 200/320 ms Flicker Tensiune 10 ms Dezechilibru Frecventa 10 s
ANALIZA STATISTICA
EFECTE ALE PERTURBATIILOR Armonici – supraincarcarea dispozitivelor - influente asupra regulatoarelor automate Variatia tensiunii –variatia vitezei motoarelor Flicker – influente asupra oamenilor Dezechilibru fazelor – supraincarcarea dispozitivelor de actionare Frecventa – desincronizarea generatoarelor -variatia vitezei motoarelor
MODALITATI DE REMEDIERE Reducerea perturbatiilor : - filtre active - filtre pasive - compensare dinamica - sarcini imune la perturbatii Eliminarea dispozitivelor care produc perturbatii Reducerea impedantei retelei – transformatoare mai mari - cabluri de legatura mai groase

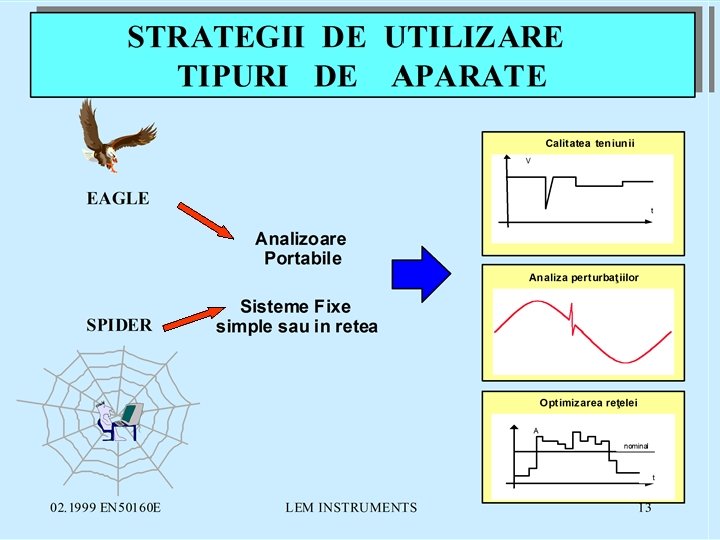

ANALIZOARE PORTABILE APARATE ANALYST 2060 ANALYST 3 Q UTILIZARE Service Instalare MAVOWATT 45 C. A 8334 Mentenanta
ANALIST 2060 Cleste ampermetric Osciloscop Masoara Inregistrator • W, VAR, k. WHr si factor de putere • Curenti AC si DC pina la 2000 A • TRMS, Factor de crestere, THD si frecventa pentru curent si tensiune • Memoreaza pina la 5 parametrii in 24 de ore • Analiza armonicilor in tip real cu afisare • Win. Log soft pentru transferarea datelor la PC si analiza lor
Win. Log -software -soft Win. Log Vizualizarea formei de curent Spectrul de armonici Tabel de date
ANALYST 3 Q • Analiza calitatii energiei electrice • Masurarea puterii • Localizarea perturbatiilor pe liniile electrice • Operare usoara • Portabil si robust
FUNCTII DE MASURA • PQ ( prezentarea grafica a parametrilor de calitate a energiei ) • Volti / Amperi / Hertzi ( pe cele trei faze ) • Puteri ( P , Q , S , D ) si factor de putere ( PF ) • Evenimente (cresteri , descresteri si intreruperi de tensiune ) • Flicker (variatia fluxului luminos al lampilor electrice) • Armonici ( de tensiune si curent ) • Dezechilibrul fazelor (reprezentare vectoriala ) • Forme de unda (pe tensiune si curent )
