Aparate ferodinamice Aparate electrodinamice Funcionarea aparatelor electrodinamice se

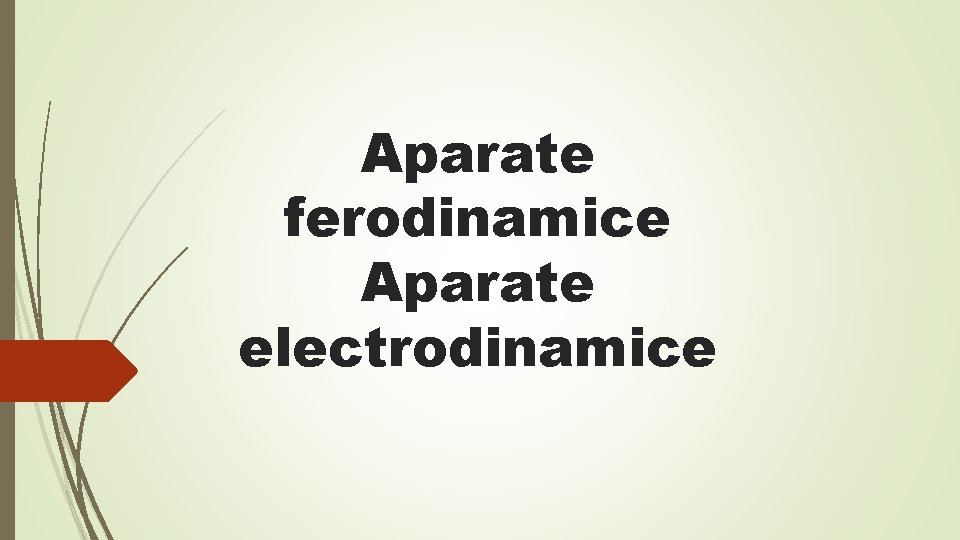

Aparate ferodinamice Aparate electrodinamice

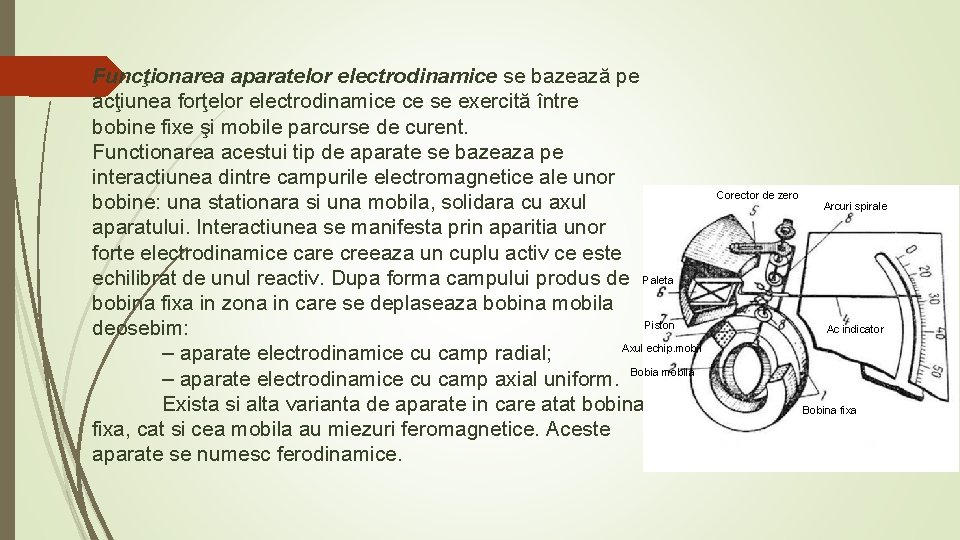

Funcţionarea aparatelor electrodinamice se bazează pe acţiunea forţelor electrodinamice ce se exercită între bobine fixe şi mobile parcurse de curent. Functionarea acestui tip de aparate se bazeaza pe interactiunea dintre campurile electromagnetice ale unor bobine: una stationara si una mobila, solidara cu axul aparatului. Interactiunea se manifesta prin aparitia unor forte electrodinamice care creeaza un cuplu activ ce este echilibrat de unul reactiv. Dupa forma campului produs de Paleta bobina fixa in zona in care se deplaseaza bobina mobila Piston deosebim: Axul echip. mobil – aparate electrodinamice cu camp radial; – aparate electrodinamice cu camp axial uniform. Bobia mobila Exista si alta varianta de aparate in care atat bobina fixa, cat si cea mobila au miezuri feromagnetice. Aceste aparate se numesc ferodinamice. Corector de zero Arcuri spirale Ac indicator Bobina fixa

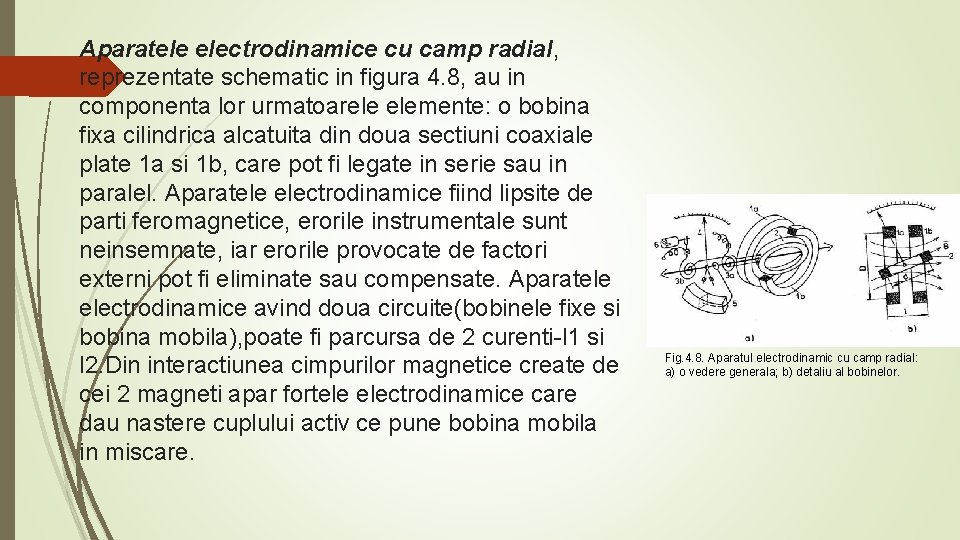

Aparatele electrodinamice cu camp radial, reprezentate schematic in figura 4. 8, au in componenta lor urmatoarele elemente: o bobina fixa cilindrica alcatuita din doua sectiuni coaxiale plate 1 a si 1 b, care pot fi legate in serie sau in paralel. Aparatele electrodinamice fiind lipsite de parti feromagnetice, erorile instrumentale sunt neinsemnate, iar erorile provocate de factori externi pot fi eliminate sau compensate. Aparatele electrodinamice avind doua circuite(bobinele fixe si bobina mobila), poate fi parcursa de 2 curenti-l 1 si l 2. Din interactiunea cimpurilor magnetice create de cei 2 magneti apar fortele electrodinamice care dau nastere cuplului activ ce pune bobina mobila in miscare. Fig. 4. 8. Aparatul electrodinamic cu camp radial: a) o vedere generala; b) detaliu al bobinelor.

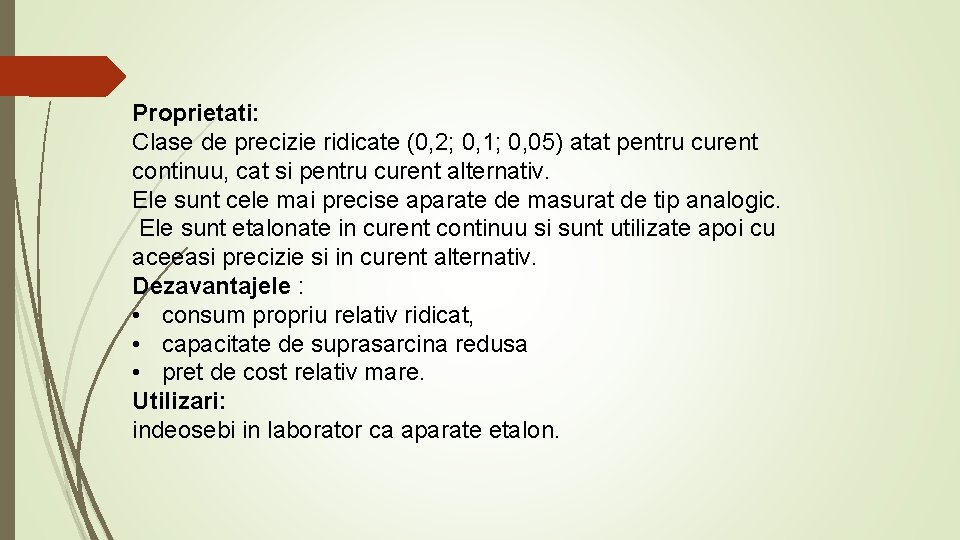

Proprietati: Clase de precizie ridicate (0, 2; 0, 1; 0, 05) atat pentru curent continuu, cat si pentru curent alternativ. Ele sunt cele mai precise aparate de masurat de tip analogic. Ele sunt etalonate in curent continuu si sunt utilizate apoi cu aceeasi precizie si in curent alternativ. Dezavantajele : • consum propriu relativ ridicat, • capacitate de suprasarcina redusa • pret de cost relativ mare. Utilizari: indeosebi in laborator ca aparate etalon.

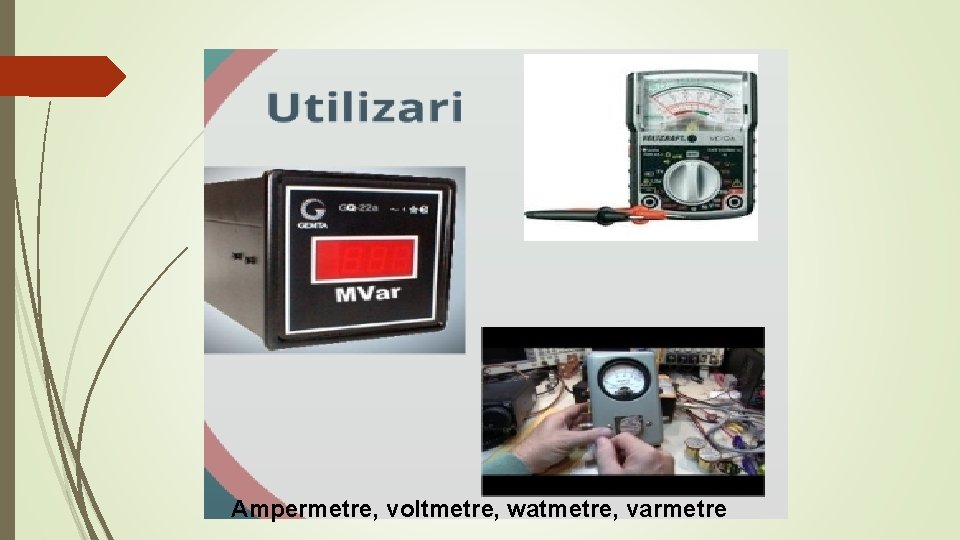

Ampermetre, voltmetre, watmetre, varmetre

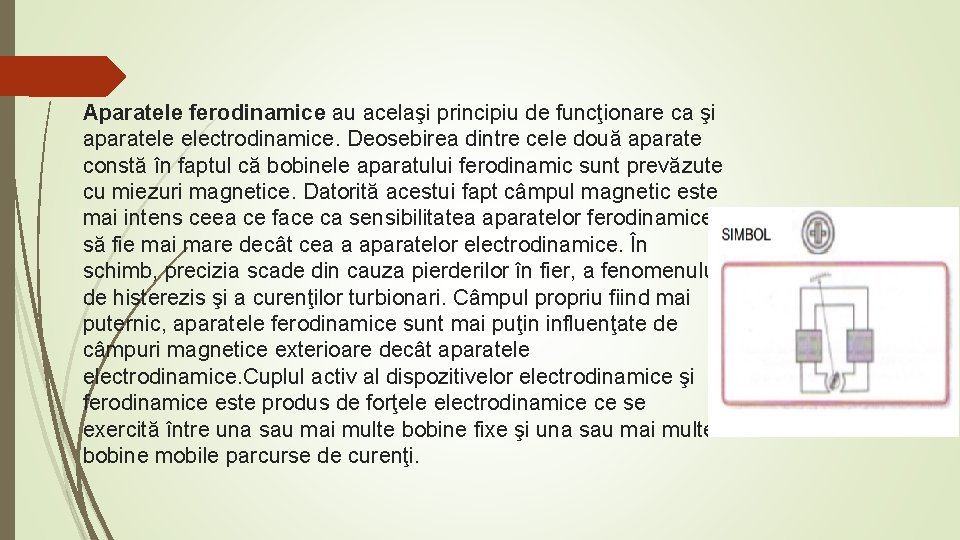

Aparatele ferodinamice au acelaşi principiu de funcţionare ca şi aparatele electrodinamice. Deosebirea dintre cele două aparate constă în faptul că bobinele aparatului ferodinamic sunt prevăzute cu miezuri magnetice. Datorită acestui fapt câmpul magnetic este mai intens ceea ce face ca sensibilitatea aparatelor ferodinamice să fie mai mare decât cea a aparatelor electrodinamice. În schimb, precizia scade din cauza pierderilor în fier, a fenomenului de histerezis şi a curenţilor turbionari. Câmpul propriu fiind mai puternic, aparatele ferodinamice sunt mai puţin influenţate de câmpuri magnetice exterioare decât aparatele electrodinamice. Cuplul activ al dispozitivelor electrodinamice şi ferodinamice este produs de forţele electrodinamice ce se exercită între una sau mai multe bobine fixe şi una sau mai multe bobine mobile parcurse de curenţi.

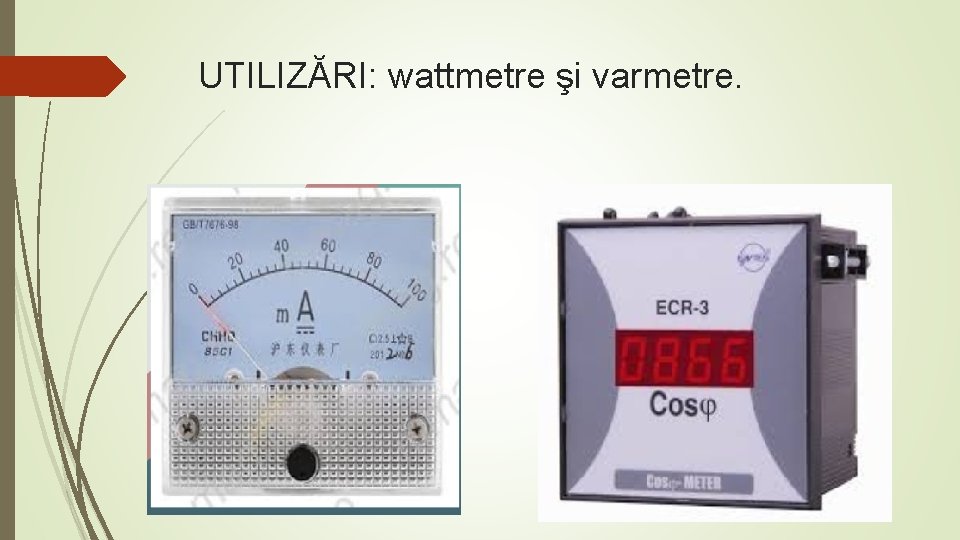

UTILIZĂRI: wattmetre şi varmetre.

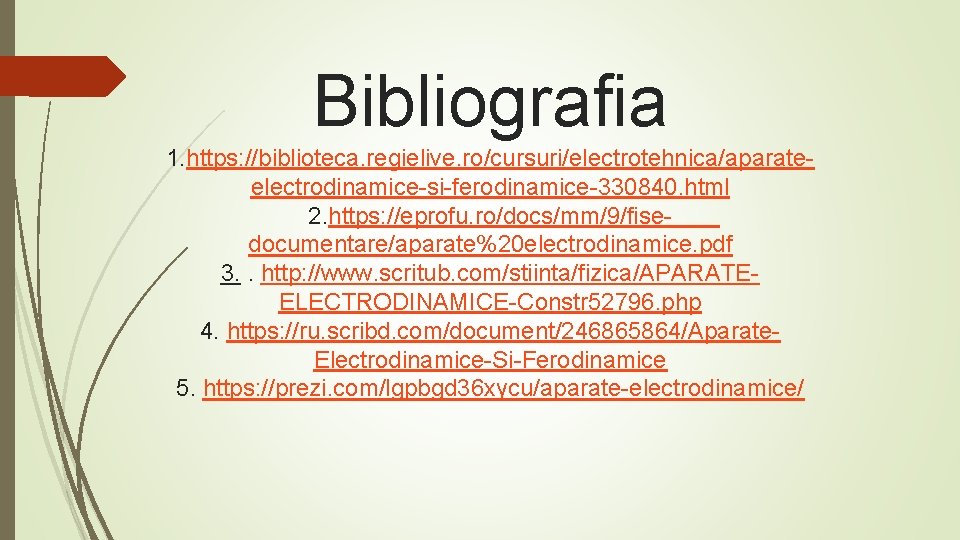

Bibliografia 1. https: //biblioteca. regielive. ro/cursuri/electrotehnica/aparateelectrodinamice-si-ferodinamice-330840. html 2. https: //eprofu. ro/docs/mm/9/fisedocumentare/aparate%20 electrodinamice. pdf 3. . http: //www. scritub. com/stiinta/fizica/APARATEELECTRODINAMICE-Constr 52796. php 4. https: //ru. scribd. com/document/246865864/Aparate. Electrodinamice-Si-Ferodinamice 5. https: //prezi. com/lgpbgd 36 xycu/aparate-electrodinamice/
