Antennen und Baurecht Kaspar Zbinden Betriebskonom FH HB
Antennen und Baurecht Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Sendeturm St. Chrischona, Swisscom
Küstenfunkstelle von Bernradio
Typische Diplomatenfunkanlage

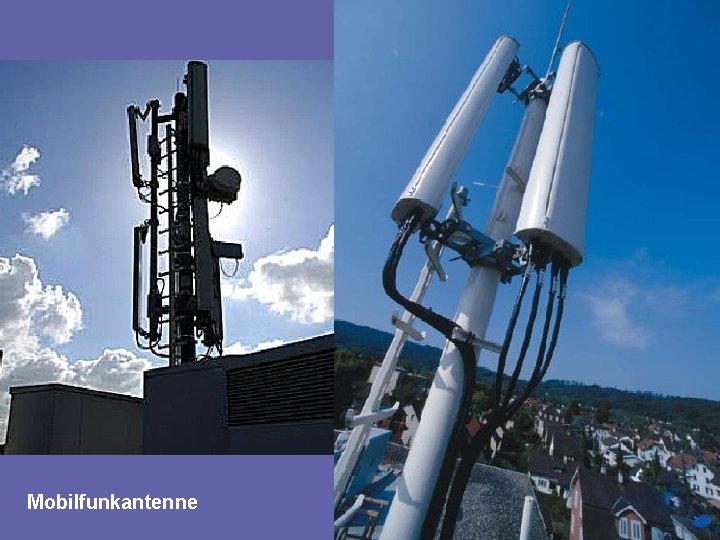

Mobilfunkantenne
POLYCOM, Handfunkgerät
POLYCOM, Handfunkgerät
Amateurfunkantenne aus Deutschland
Amateurfunkantenne aus Deutschland Amateurfunkantennenwald in der Schweiz
Amateurfunkantenne, Selbstbau, England
Was übermitteln diese Antennen? Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Übermittelte Informationen • Morsezeichen (CW ) • Sprache (AM, FM, SSB) • Text (RTTY, PSK, HELL) • Digitales (AMTOR, PACTOR) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Distanz • Lokal mit Handfunkgerät (140 -440 MHz) • Regional mit Hilfe eines Relais • Weltweit auf Kurzwelle (1 -30 MHz) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Weshalb Funk? • • mobile Kommunikation ist möglich ausfallsicheres Kommunikationsmittel braucht wenig Technik 1: 1 -Verbindungen und 1: n-Verbindungen Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Etwas Technik Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Wellenausbreitung Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ

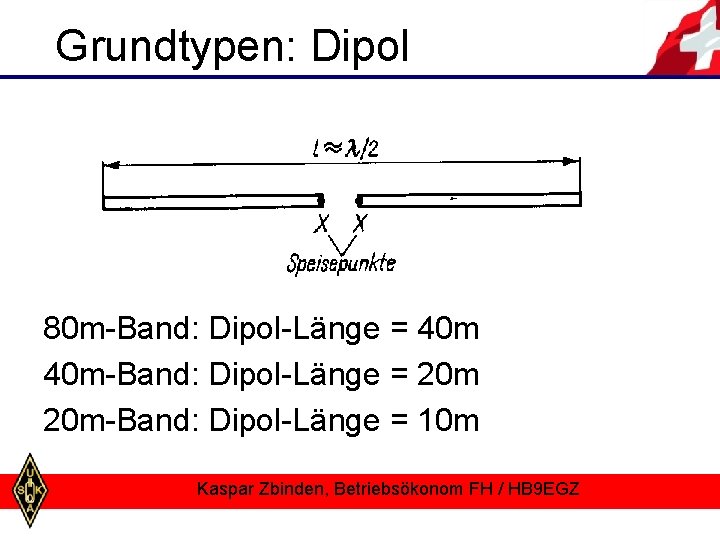

Grundtypen: Dipol 80 m-Band: Dipol-Länge = 40 m-Band: Dipol-Länge = 20 m-Band: Dipol-Länge = 10 m Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Grundtypen: Beam Die Elemente bündeln die Energie. => Richtwirkung, deshalb drehbare Antenne Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Grundtypen: Vertical 40 m-Band: Höhe = 11 m Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Verkürzungen Antennen können elektrisch verkürzt werden, durch: - das Anbringen von Spulen - das Falten - Einsatz eines Tuners Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Nicht-resonante Antennen Man kann Antennen auch nicht-resonant bauen und einen Tuner einsetzen. Probleme: • Leistungsverlust • Eventuell Störungen (TVI, BCI) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Nicht-resonante Antennen Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Kompromissantennen sind besser als gar keine Antennen. Aber vielleicht wird der Nachbar auch nicht glücklich damit, wenn die Leistung anstelle in Richtung Ionosphäre in Richtung Stereoanlage wandert. Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ

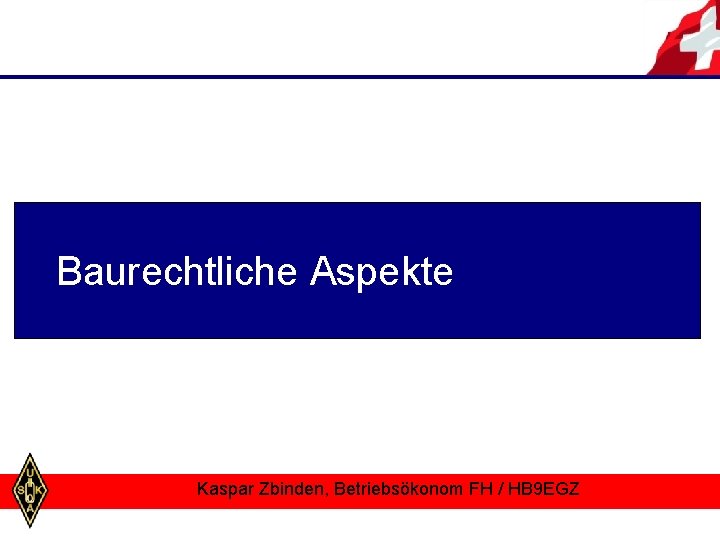

Baurechtliche Aspekte Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
baurechtlich relevant sind vor allem Sicherheitsaspekte: • Gesundheitsschutz (NISV) • Statik des Antennenmasts/Antenne • e. v. Blitzschutz sowie raumplanerische Aspekte (Mobilfunk) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ

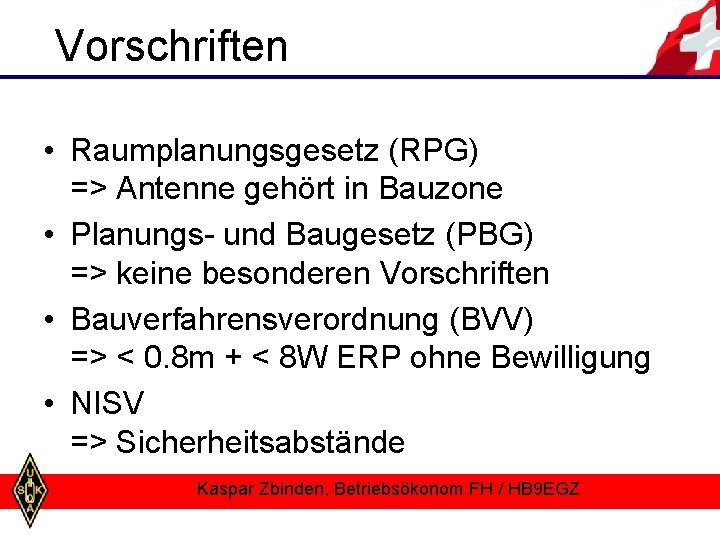

Vorschriften • Raumplanungsgesetz (RPG) => Antenne gehört in Bauzone • Planungs- und Baugesetz (PBG) => keine besonderen Vorschriften • Bauverfahrensverordnung (BVV) => < 0. 8 m + < 8 W ERP ohne Bewilligung • NISV => Sicherheitsabstände Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
NISV – die Begriffe Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Begriffe: Leistung ERP (d. Bd) Bezieht sich auf einen Dipol. EIRP (d. Bi) Bezieht sich auf einen theoretischen Punktstrahler. 1 W ERP => 1. 64 W EIRP Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Begriffe: Grenzwerte Immissionsgrenzwert schützt vor bekannten Risiken. Ergibt den notwendigen Sicherheitsabstand. Anlagegrenzwert Ist eine theoretische Annahme. Dient der Vorsorge vor möglichen Risiken. Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Begriffe: Grenzwerte Immissionsgrenzwert Muss immer eingehalten werden. Anlagegrenzwert muss bei mehr als 800 h Betriebsstunden pro Jahr an Orten mit empfindlicher Nutzung eingehalten werden Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Begriffe: Grenzwerte Orte mit empfindlicher Nutzung Gemäss Art. 3 NISV: • Räume in Gebäuden in denen sich Personen regelmässig während längerer Zeit aufhalten • Kinderspielplätze • . . Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Sicherheitsabstand Modulation SSB CW Senderleistung 100 ERP (ca. ) 6 -8 W 12 -16 W Frequenz (MHz) 1. 8 3. 8 7. 0 10 -400 0. 5 0. 7 1. 0 1. 1 0. 7 1. 0 1. 4 1. 6 SSB CW 1000 60 -80 W 120 -160 W 1. 6 2. 2 3. 0 3. 6 2. 2 3. 1 4. 3 5. 1 Quelle: Martin Spreng, HB 9 AUR Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Antennenverbote Aussenantennen können gem. PBG § 78 für ganze Zonen oder gebietsweise verboten werden, sofern. . gleichwertige Empfangsmöglichkeiten gewährleistet sind. Antennenverbot innerhalb Kernzone eventuell (aber mit Ausnahmen) möglich, ausserhalb problematisch. Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ

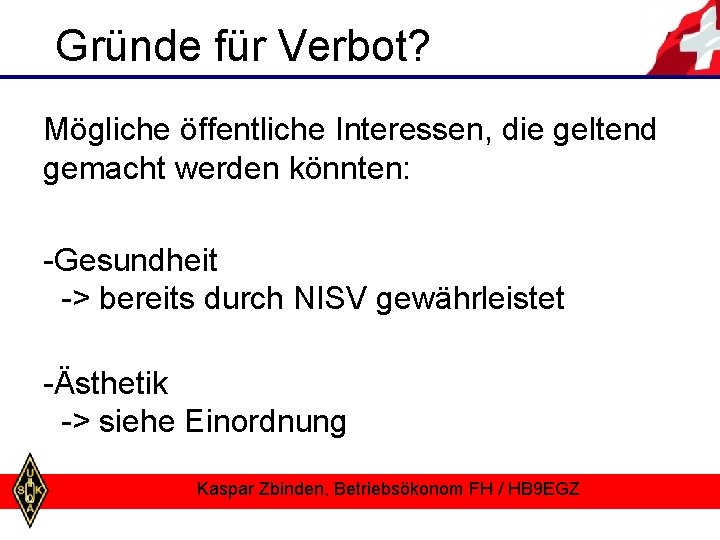

Gründe für Verbot? Mögliche öffentliche Interessen, die geltend gemacht werden könnten: -Gesundheit -> bereits durch NISV gewährleistet -Ästhetik -> siehe Einordnung Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Vorschriften -RTVG Art. 67 „Kantonale Antennenverbote“ -PBG § 320 Anspruch auf Bewilligung -Zonenkonform in W, I, öB (F/B 7 -30) -Gebäudehöhe nicht massgebend (BEZ 2000 Nr. 53) -Generelles kommunales Verbot unzulässig (URP 2000, S. 267 ff) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ

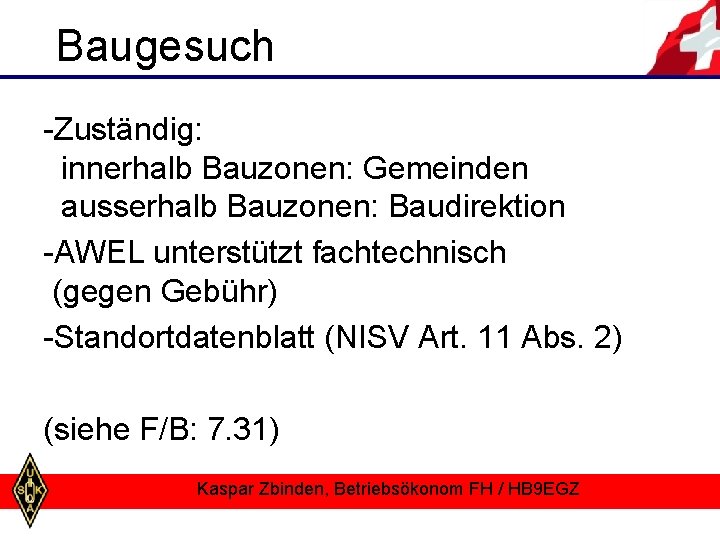

Baugesuch -Zuständig: innerhalb Bauzonen: Gemeinden ausserhalb Bauzonen: Baudirektion -AWEL unterstützt fachtechnisch (gegen Gebühr) -Standortdatenblatt (NISV Art. 11 Abs. 2) (siehe F/B: 7. 31) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Amateurfunk - Konzessionär ist gemäss Bundesrecht zum Betrieb einer Amateurfunkanlage berechtigt - Amateurfunk ist experimentell und auf jeden Fall nicht-kommerziell - BV Art. 16 und 17 und EMRK Art. 10 - BGE 91 I 423, BEZ 1997 Nr. 18 (siehe F/B: 7. 31) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Mobilfunk - FMG Art. 1 „zuverlässige und erschwingliche Grundversorgung“ - Informationsfreiheit BV - Wirtschaftsfreiheit BV - BGE 131 II 545 - BEZ 2006 Nr. 10 (siehe F/B: 10 -16) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Einordnung PBG § 238 Abs. 1 Das Interesse am Senden und Empfangen überwiegt i. d. R. jenes am Schutz der baulichen oder landschaftlichen Umgebung. Das Erscheinungsbild der Antennenanlage wird durch technische Erfordernisse weitgehend vorbestimmt. Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Einordnung PBG § 238 Abs. 1 Im Vergleich zu Wohnbauten gänzlich anderes Erscheinungsbild, erkennbare Bestimmung für technischen Zweck, deshalb NICHT geeignet das Quartierbild negativ zu beeinträchtigen. (siehe F/B: Kapitel 10, Seiten 16 -17) Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Zusammenfassung Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Schlussfolgerungen Antennen sind … - zonenkonform innerhalb Bauzonen - nur ausnahmsweise ausserhalb Bauzonen - standortgebunden (Topographie / Funker) - technisch dimensioniert - an keine Höhenvorschriften gebunden - nur in Kernzonen vermeidbar Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
Links Behörden • www. funksender. ch • www. bafu. admin. ch/elektrosmog/ • www. bakom. ch • AWEL Private Seiten • www. uska. ch • www. funksport. ch Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
QRU. 73 de hb 9 egz Kaspar Zbinden, Betriebsökonom FH / HB 9 EGZ
