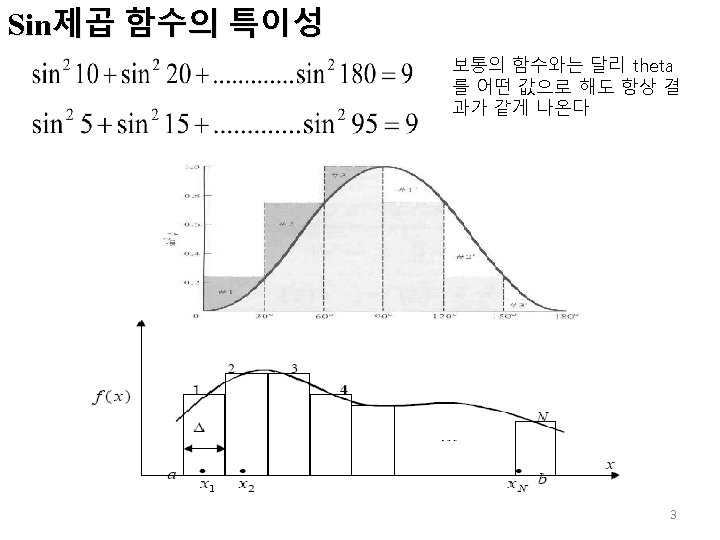

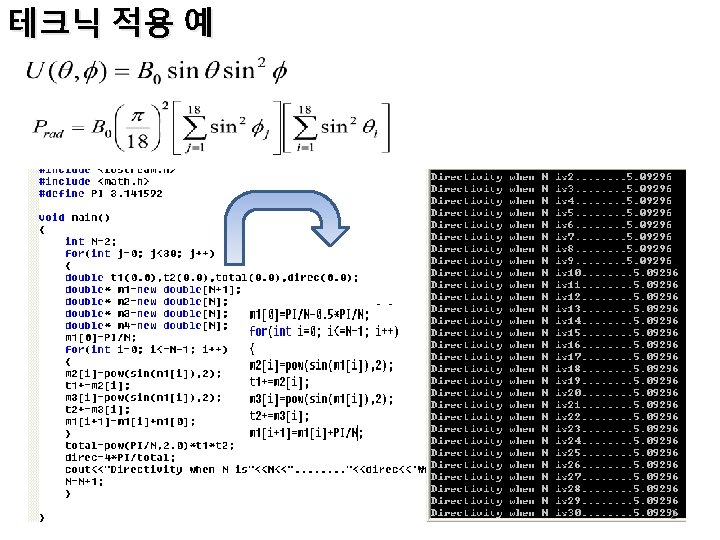

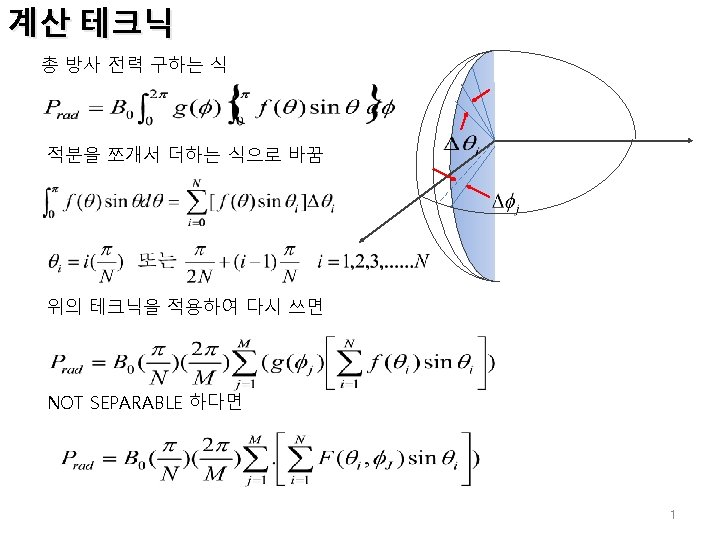

ANTENNA EFFICIENCY antenna 4 BANDWIDTH ANTENNA PERFORM CENTER
ANTENNA EFFICIENCY antenna 4

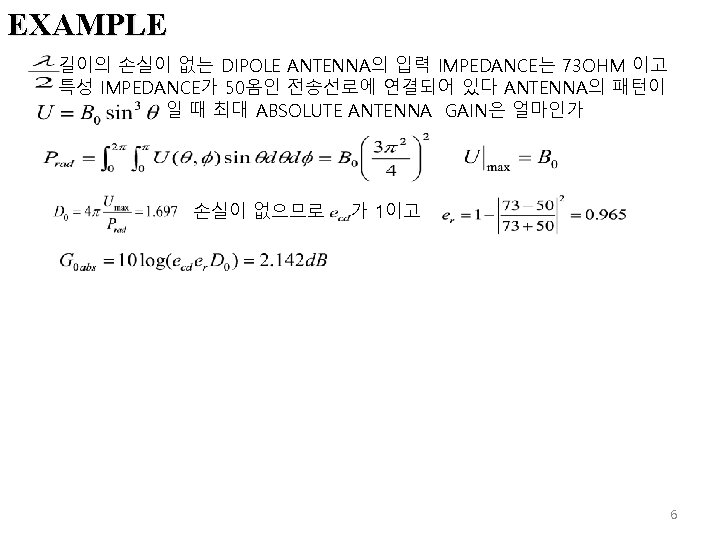

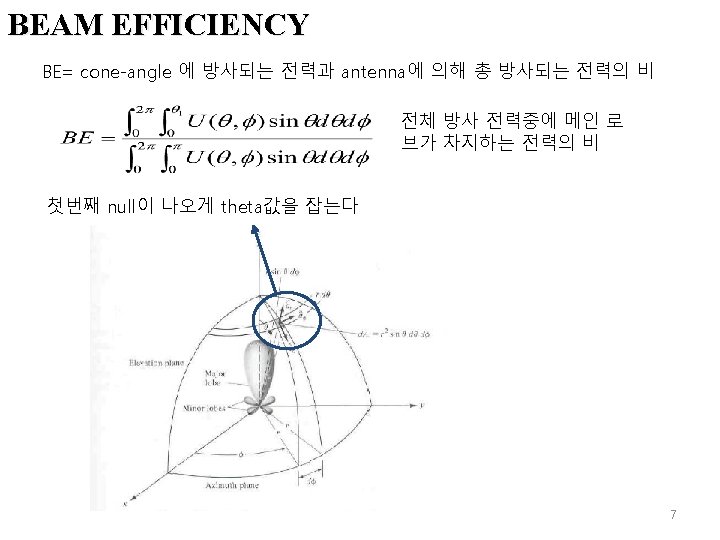

BANDWIDTH ANTENNA의 특성이 주어진 대로 PERFORM되는 주파수 범위 (공진이 일어나는 CENTER FREQUENCY를 기준으로 하여 SPECIFIC CHARACTERISTIC( IMPEDANCE, 패턴, 빔 폭, POLARIZTION, GAIN RADIATION EFFICIENCY 등등) 이 STANDARD에 맞는 동작을 하는 주파수 범위) à정해진 BANDWIDTH가 없다(사용 목적에 따라 STANDARD가 다르므로) 광 대역 안테나의 경우: UPPER, LOWER 주파수의 비로 표현 (예 40: 1) 협 대역 안테나의 경우: (UPPER-LOWER )/CENTER 로 표현 (예 5%) PATTERN BANDWIDTH: GAIN, SIDE LOBE LEVEL, BEAMWIDTH, POLARIZATION, BEAM DIRECTION 이 관계 있다 IMPEDANCE BANDWIDTH: IMPUT IMPEDANCE, RADIATION EFFICIENCY 가관계 있다 8

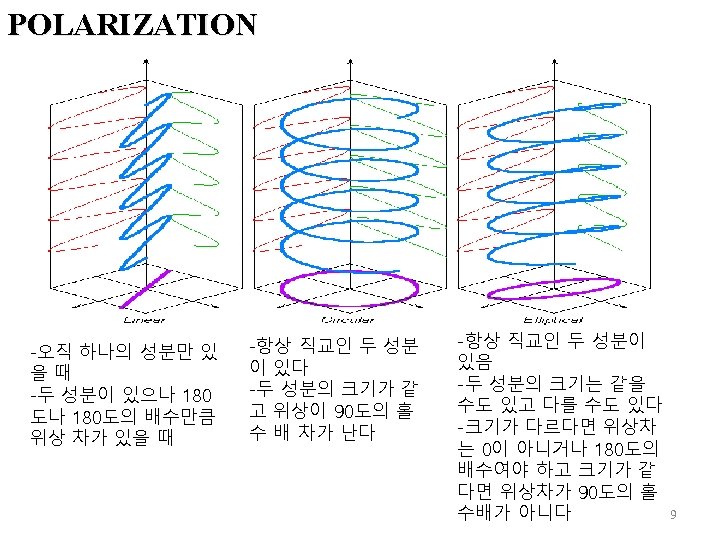

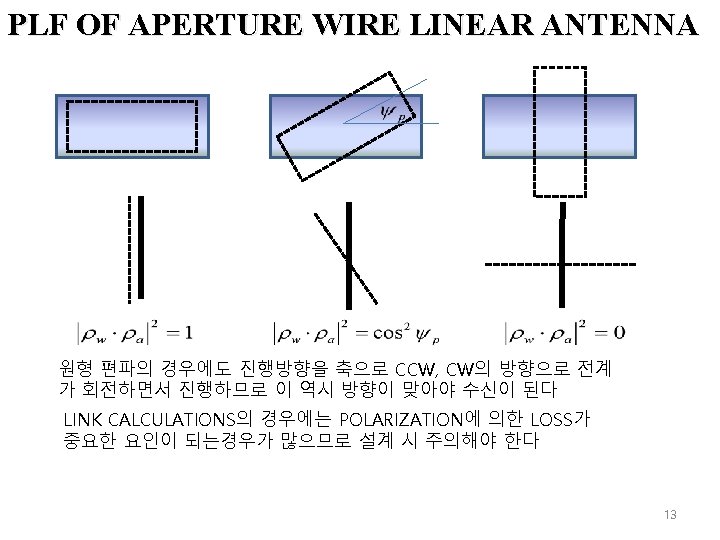

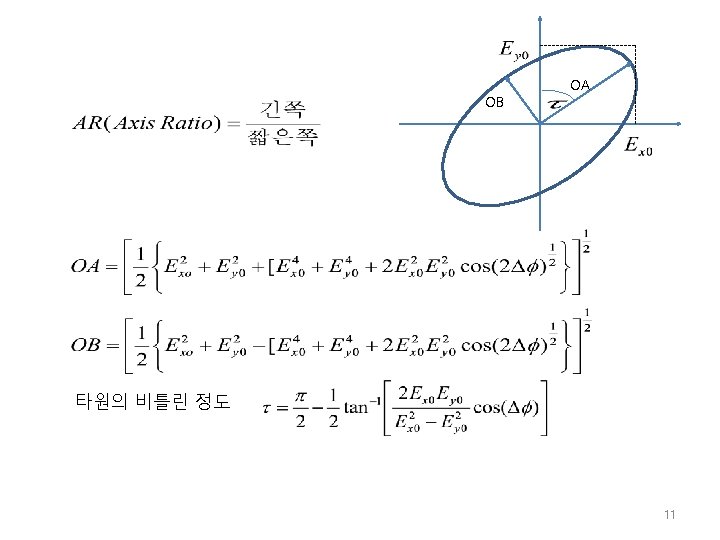

POLARIZATION LOSS FACTOR EFFICIENCY 수신 단에 들어가는 신호의 E-WAVE 수신 ANTENNA 의 E-WAVE POLARIZATION LOSS FACTOR ANTENNA POLARIZATION이 일 치한다면 1이 된다 POLARIZATION EFFICIENCY 는 POLARIZATION 시켜 보냈을 때와 일반 평면 파를 보냈을 때 수신한 전력의 비 예) 로 POLARIZED 된 ANTENNA에 타낼 수 있는 E-WAVE가 입사하였다. 로나 12
INPUT IMPEDANCE Vg Generator(Zg) 방사파 테브난 eq a RL Rg Rr Xg b Xa 14

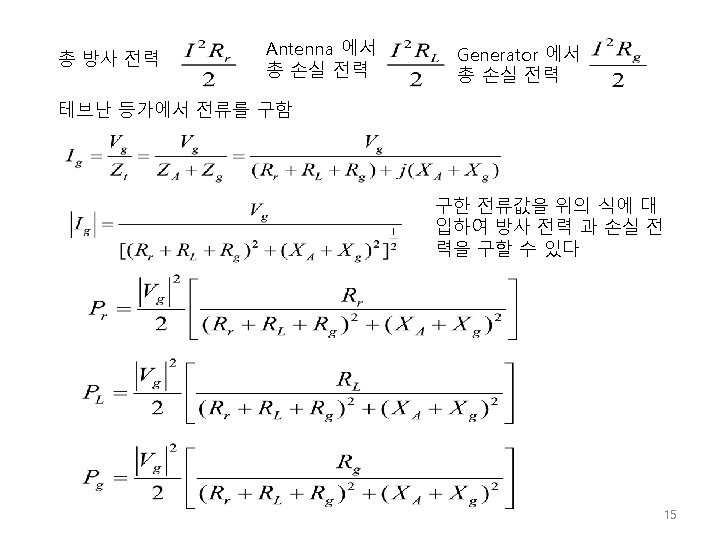

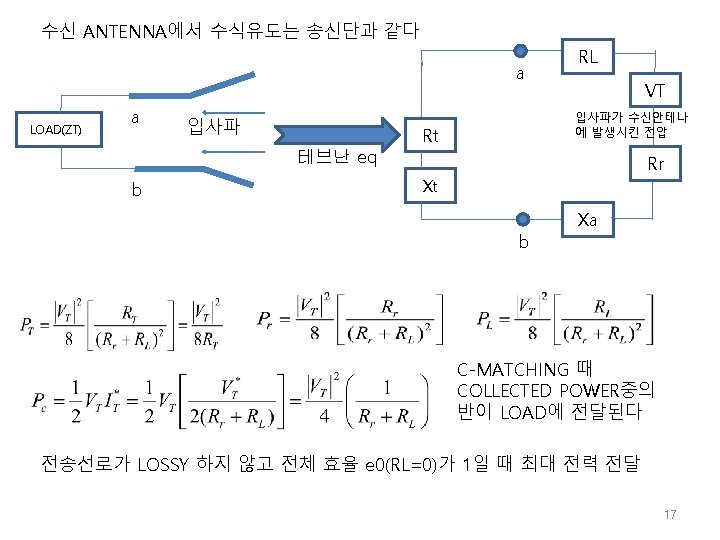

ANTENNA RADIATION EFFICIENCY ANTENNA의 효율은 REFLECTION, CONDUCTION, DIELECTRIC LOSS를 모두 고려 한다 이중 DIELECTRIC과 CONDUCTION LOSS는 측정하여 구하는데 각자 측정하기는 어려우 므로 전체 DIELECTRIC-CONDUCTION LOSS를 측정한다 전달된 전력 중 RADIATION RESISTANCE가 소모한 전력 18

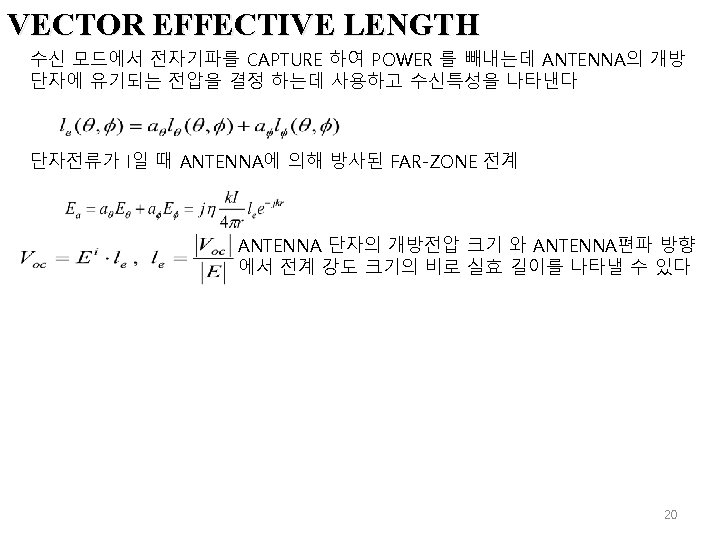

EXAMPLE HALF-WAVELENGTH DIPOLE 이 전도율이 5. 7 E 7인 구리선으로 만들어졌다 100 MHz에서 CONDUCTION-DIELECTRIC EFFICIENCY는 얼마인가? 선의 반지름은 RADIATION RESISTANCE 는 73 OHM이다 19
