ANTENA DIPOLO FINITA Corrente no dipolo finito Corrente

ANTENA DIPOLO FINITA

Corrente no dipolo finito

Corrente no dipolo finito com diferentes comprimentos

Corrente no dipolo finito com diferentes comprimentos

ABORDAGEM CLÁSSICA Considerar a contribuição das correntes ao longo do dipolo no potencial magnético no ponto de observação.

Vetor Potencial Magnético

Vetor Potencial Magnético

Vetor Potencial Magnético

Vetor Potencial Magnético

Vetor Potencial Magnético

Vetor Potencial Magnético

Campos na região distantes

Densidade Média de Potência Padrão de Radiação Normalizado

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado para diferentes comprimentos de antena

Padrão de Radiação Normalizado (d. B) l=1. 25 l

Potência Radiada

Potência Radiada

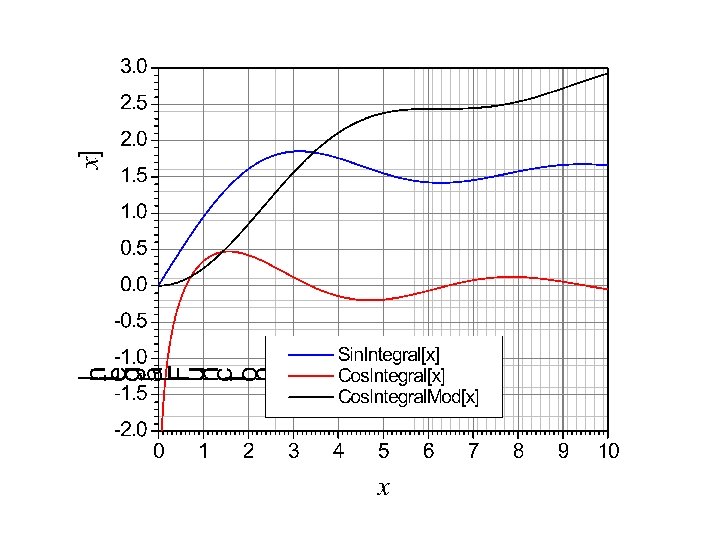

Euler–Mascheroni

Resistência de Radiação

Resistência de Radiação Aproximada

Diretividade

ABORDAGEM ALTERNATIVA Considerar a contribuição de várias antenas dipolo infinitesimais no Campo Elétrico no ponto de observação.

ANTENA DIPOLO FINITA

Corrente no dipolo finito

Caso Particular: Antena de meio comprimento de onda

Antena de meio comprimento de onda

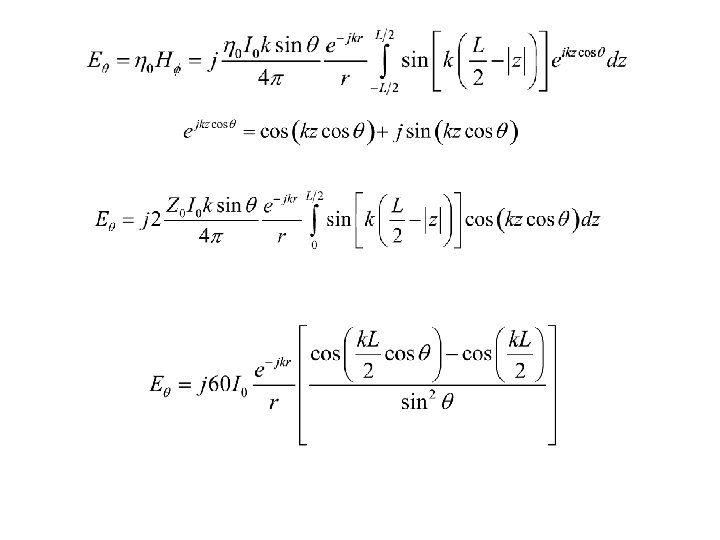

Campos na região distantes

Padrão de Radiação Normalizado

Padrão de Radiação Normalizado Aproximado

Densidade média de potência e Potência Radiada Resistencia de Radiação

Diretividade

ANTENA LOOP INFINITESIMAL Para efeitos de análise será considerada uma antena Loop com geometria quadrada

Vetores R desde o centro de cada dipolo infinitesimal

Cálculo de R 1

Cálculo de R 2

Cálculo de R 3

Cálculo de R 4

Vetor Potencial Magnético

Vetor Potencial Magnético

Vetor Potencial Magnético Campos na região distante

Campos na região distante Para uma antena loop com N espiras

Dipolo vs Loop
