ANTENA DAN PROPAGASI www themegallery com ANTENA DAN

ANTENA DAN PROPAGASI www. themegallery. com

ANTENA DAN PROPAGASI Difinisi Antena Perangkat 1 yang berfungsi untuk memancarkan atau menerima energi gelombang elektromagnetik (EM) dari media kabel ke udara atau sebaliknya 2 3 transisi dari gelombang terbimbing (saluran Merupakan transmisi) ke gelombang udara bebas “free space” atau sebaliknya 4 www. themegallery. com

ANTENA DAN PROPAGASI Pengertian Antena 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Pengertian Antena Garis-garis medan listrik Antena 1 2 Radiasi gel EM 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Pengertian Antena 1 2 3 4 Antena terletak diujung sistem komunikasi yang menggunakan gelombang elektromagnetik/radio www. themegallery. com

ANTENA DAN PROPAGASI Tipe - tipe Antena 1. Antena batang/wire antenna : terbuat dari logam, sering dipakai, mudah dibentuk, bentuk bervariasi (monopole, dipole, loop, helic) 1 Monopole 2 Loop Dipole 3 4 Helic www. themegallery. com

ANTENA DAN PROPAGASI Tipe - tipe Antena 2. Antena luasan/aperture antenna : dipakai pada frekuensi lebih tinggi dari antena batang 1 2 3 Piramidal Horn conical Horn 4 www. themegallery. com

ANTENA DAN PROPAGASI Tipe - tipe Antena 3. Micro strip antenna : dipakai pada frekuensi tinggi , mudah dibuat, biasa dipasang 1 pada permukaan pesawat, satelit , peluru kendali, HP 2 3 4 Antena pada hp nokia N 81 Antena microstrip bentuk lingkaran terbuat dari PCB www. themegallery. com

ANTENA DAN PROPAGASI Tipe - tipe Antena 4. Reflector antenna : Komunikasi jarak jauh, biasa disebut antena parabola 1 2 3 4 Antena SBB Antena gelombang mikro www. themegallery. com

ANTENA DAN PROPAGASI Tipe - tipe Antena 5. Antena susunan/array antenna : dipakai untuk keperluan tertentu dimana tidak 1 bisa dicapai oleh satu elemen antena 2 3 Yagi Uda 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • 1 Pola radiasi • Direktivitas • 2 Gain • Polarisasi • 3 Beamwidth • Bandwidth • 4 Impedansi • VSWR www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Pola radiasi/radiation pattern 1 2 “Fungsi matematika atau penggambaran secara grafis dari sifat radiasi suatu antena dalam koordinat 3 bidang/ruang” “Menjelaskan 4 bagaimana antena meradiasikan energi ke ruang hampa atau sebaliknya” www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Pola radiasi/radiation pattern : Isotropic 1 Dihasilkan oleh sumber titik / antena teoritis yang dapat meradiasi energy ke segala arah sama rata 2 Z 3 4 Y X www. themegallery. com

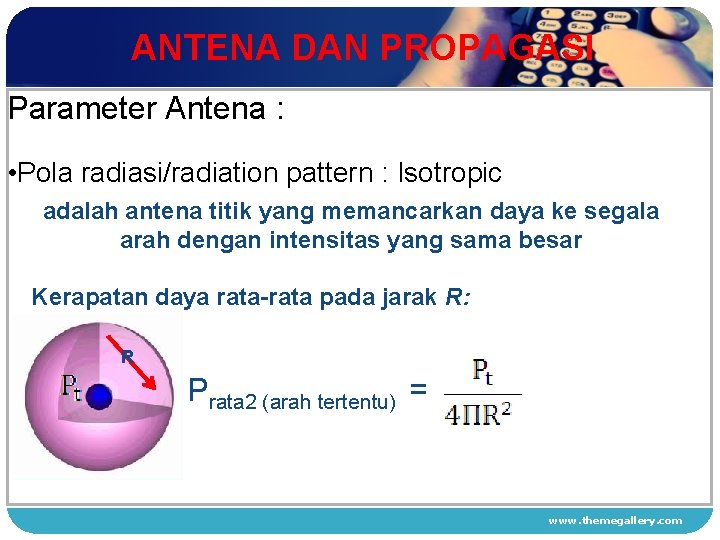

ANTENA DAN PROPAGASI Parameter Antena : • Pola radiasi/radiation pattern : Isotropic 1 adalah antena titik yang memancarkan daya ke segala arah dengan intensitas yang sama besar 2 Kerapatan daya rata-rata pada jarak R: 3 R 4 Prata 2 (arah tertentu) = www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Pola radiasi/radiation pattern : Directional 1 Dihasilkan oleh antena yang mempunyai sifat radiasi energy lebih efektif pada beberapa arah tertentu dibanding arah yang lain 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Pola radiasi/radiation pattern : Omnidirectional 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Direktivitas 1 Perbandingan antara kerapatan daya maksimum 2 dengan kerapatan daya rata Perbandingan antara intensitas radiasi (W/satuan sudut) arah tertentu 3 dengan intensitas radiasi (W/satuan sudut) rata arah lain 4 antara intensitas radiasi sumber non Perbandingan isotropis pada arah tertentu dengan intensitas radiasi sumber isotropis www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Direktivitas 1 2 3 4 radiasi Intensitas Kerapatan daya www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Direktivitas 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Gain/penguatan 1 Gain (directive gain) adalah karakter antena yang terkait dengan kemampuan antena mengarahkan 2 radiasi sinyalnya, atau penerimaan sinyal dari arah tertentu. 3 G(θ, Ф) = k D(θ, Ф) tanpa satuan k adalah efisiensi radiasi antena : 1 < k < 0 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Gain/penguatan 1 Bila pada arah tertentu mempunyai penguatan G, maka: 2 Prata 2 3 (arah tertentu)= G Pt adalah daya radiasi total antena 4 www. themegallery. com

ANTENA DAN PROPAGASI x. Gr) Parameter Antena : • Gain/penguatan 1 Gain antena dapat diperoleh dengan mengukur daya pada main lobe dan membandingkan dengan daya 2 pada antena referensi 3 4 = 10 log ( x Gr) = 20 log ( x Gr) www. themegallery. com

ANTENA DAN PROPAGASI Contoh Soal : 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Polarisasi 1 Polarisasi antena merupakan orientasi perambatan radiasi gelombang elektromagnetik yang dipancarkan oleh suatu 2 antena dimana arah elemen antena terhadap permukaan bumi sebagai referensi 3 Linier : Vertikal, horizontal Lingkaran 4 : Searah jarum jam, berlawanan Elip : Searah jarum jam, berlawanan www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Beamwidth 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : • Impedansi 1 Apabila Impedansi antena sama dengan impedansi Saluran Tranmisi maka gelombang semua akan diradiasi 2 oleh antena 3 Apabila Impedansi Antena tidak sama dengan Impedansi saluran transmisi maka akan terjadi pantulan, 4 yang mengakibatkan sebagian gelombang di”kembalikan” ke arah sumber → gelombang berdiri (standing wave) film www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : Koefisien pantulan Γ = 1 Koefisein pantulan menyatakan bagian gelombang datang yang 2 dipantulkan kembali ke arah sumber karena mismatch Z Z in adalah impedansi Saluran Transmisi (bilangan kompleks) 3 adalah impedansi masukan antena (bilangan kompleks 4 www. themegallery. com

ANTENA DAN PROPAGASI Parameter Antena : VSWR (Voltage Standing Wave Ratio) 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI 1 2 3 4 www. themegallery. com

ANTENA DAN PROPAGASI 1 2 3 4 www. themegallery. com
