ANSYS Analysis ANSYS harmonic analysis 1 35 Hz1

ANSYS Analysis • ANSYSの harmonic analysis 機能を使用 • 共振周波数は 1. 35 Hz(1 st), 58

板バネまとめ 2021/3/5 Material MAS-1 Mass 4. 3 kg Length 220 mm Width ~52.

全体像横から 310 ビーム高さ 210 2021/3/5 Junko Kasuya 18

参考文献 LIGO BLADE SUS [1] “Design Equations for Initially Flat Blade Springs at Arbitrary

Slides: 28

Download presentation

ANSYS Analysis • ANSYSの harmonic analysis 機能を使用 • 共振周波数は 1. 35 Hz(1 st), 58 Hz(2 nd), 107 Hz(3 rd), 209 Hz(4 th), 361 Hz(5 th). 2021/3/5 Junko Kasuya 7

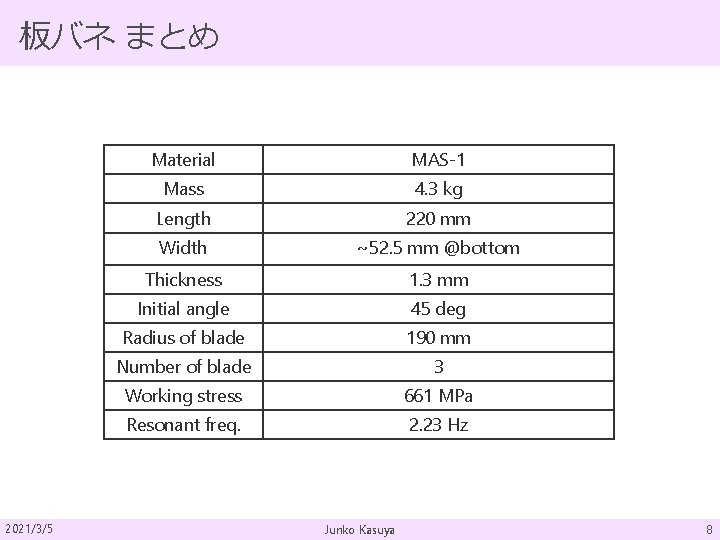

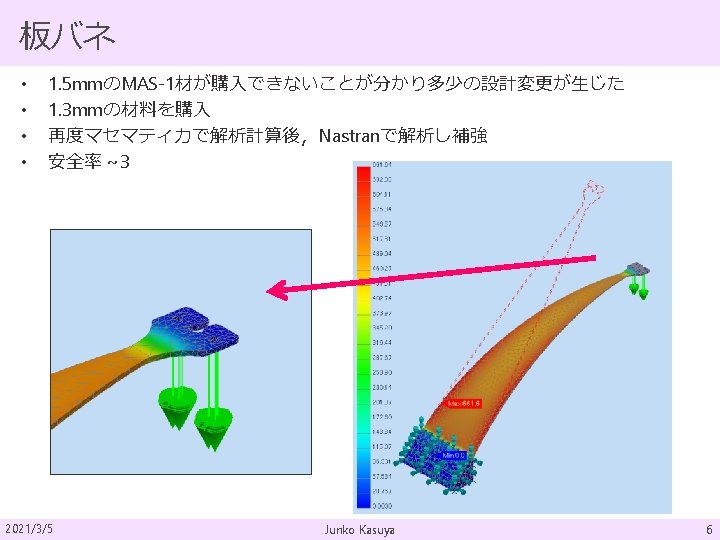

板バネまとめ 2021/3/5 Material MAS-1 Mass 4. 3 kg Length 220 mm Width ~52. 5 mm @bottom Thickness 1. 3 mm Initial angle 45 deg Radius of blade 190 mm Number of blade 3 Working stress 661 MPa Resonant freq. 2. 23 Hz Junko Kasuya 8

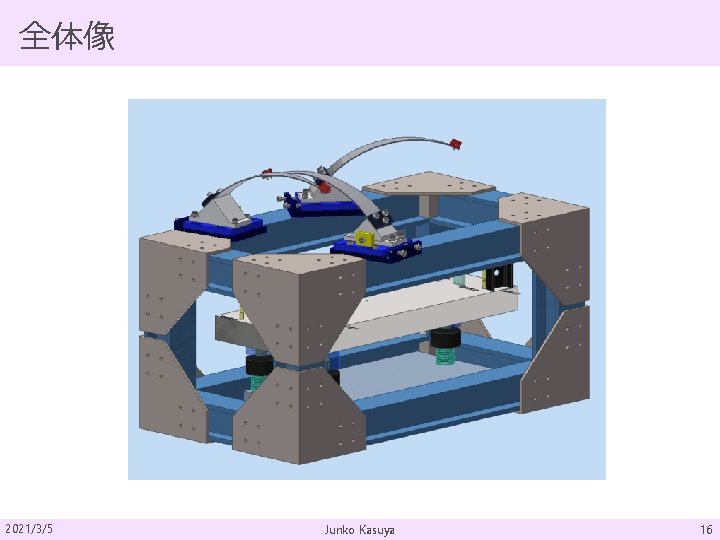

全体像 2021/3/5 Junko Kasuya 16

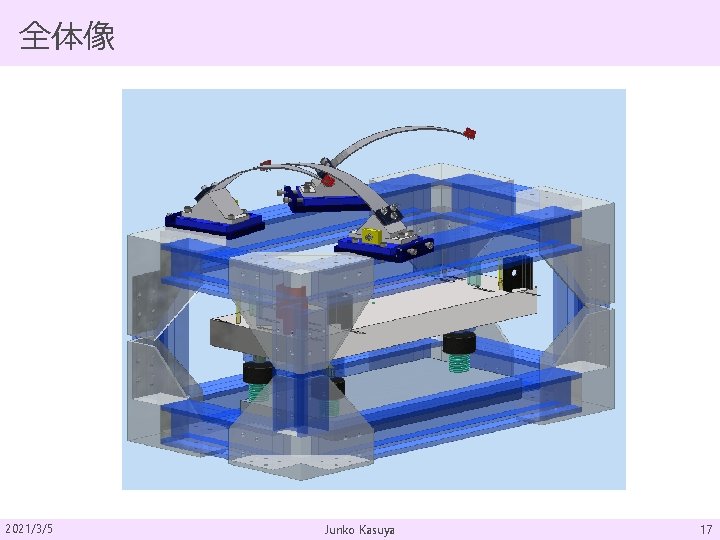

全体像 2021/3/5 Junko Kasuya 17

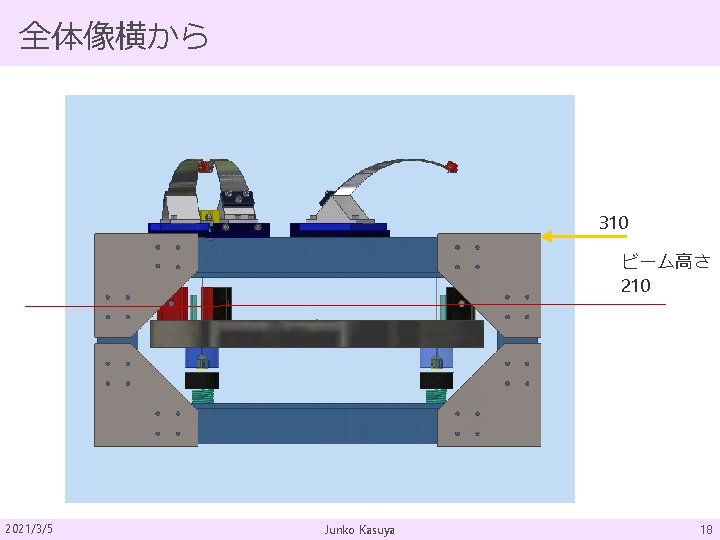

全体像横から 310 ビーム高さ 210 2021/3/5 Junko Kasuya 18

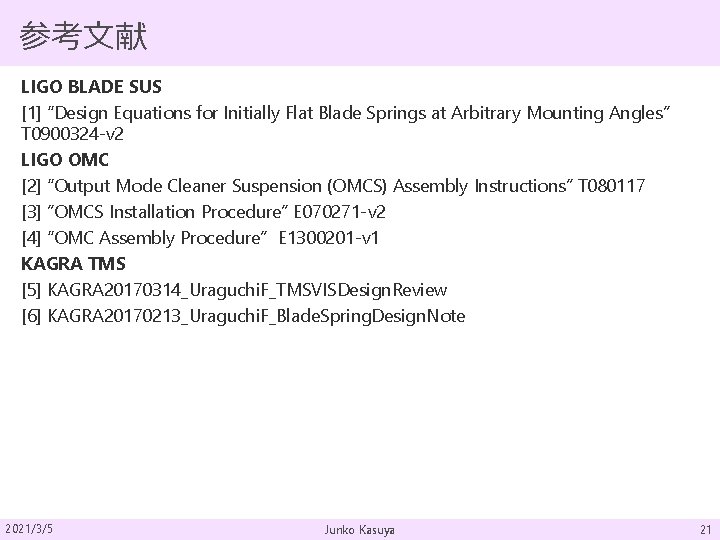

参考文献 LIGO BLADE SUS [1] “Design Equations for Initially Flat Blade Springs at Arbitrary Mounting Angles” T 0900324 -v 2 LIGO OMC [2] “Output Mode Cleaner Suspension (OMCS) Assembly Instructions” T 080117 [3] ”OMCS Installation Procedure” E 070271 -v 2 [4] “OMC Assembly Procedure” E 1300201 -v 1 KAGRA TMS [5] KAGRA 20170314_Uraguchi. F_TMSVISDesign. Review [6] KAGRA 20170213_Uraguchi. F_Blade. Spring. Design. Note 2021/3/5 Junko Kasuya 21

LIGO OMCSUS

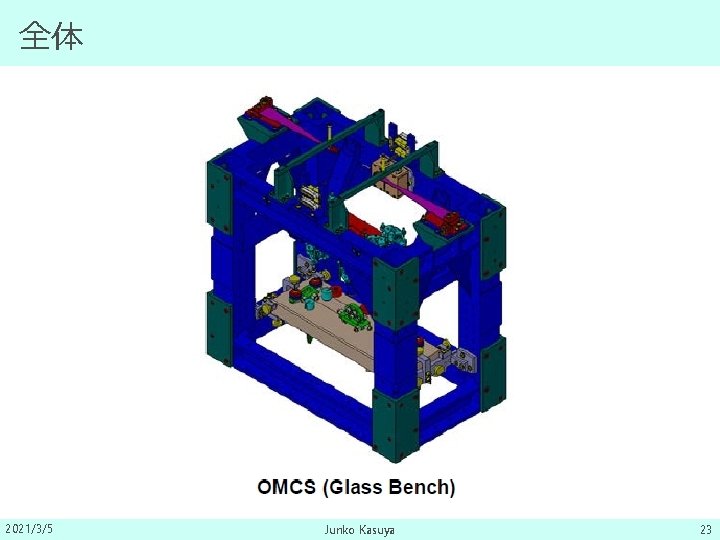

全体 2021/3/5 Junko Kasuya 23

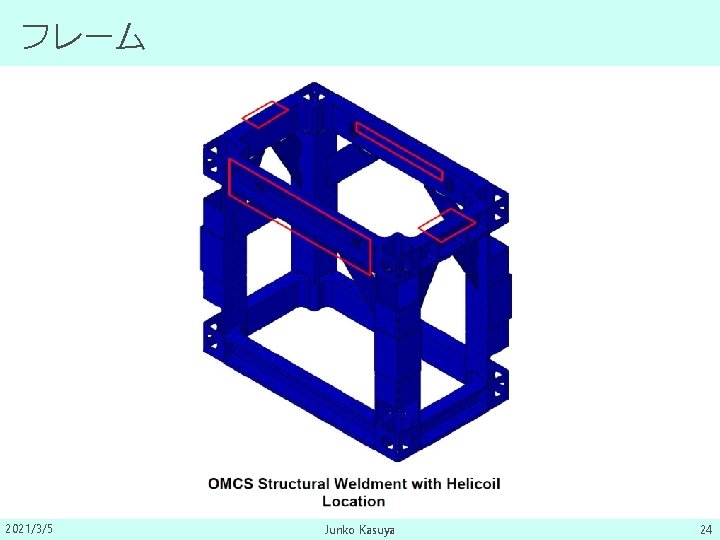

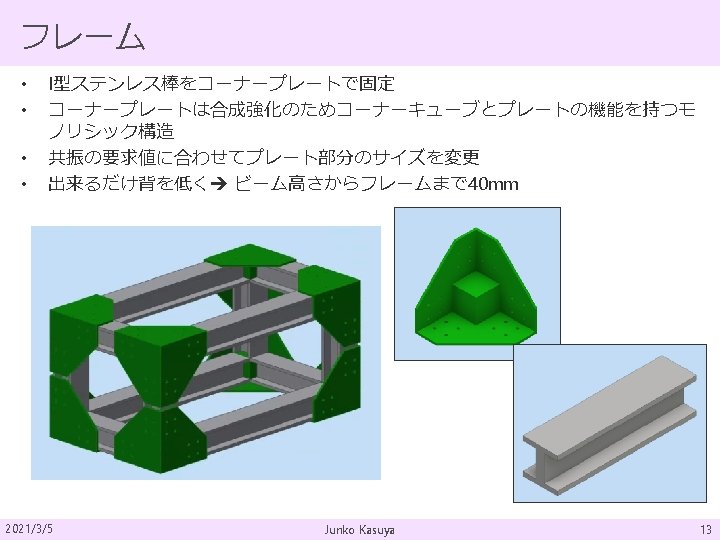

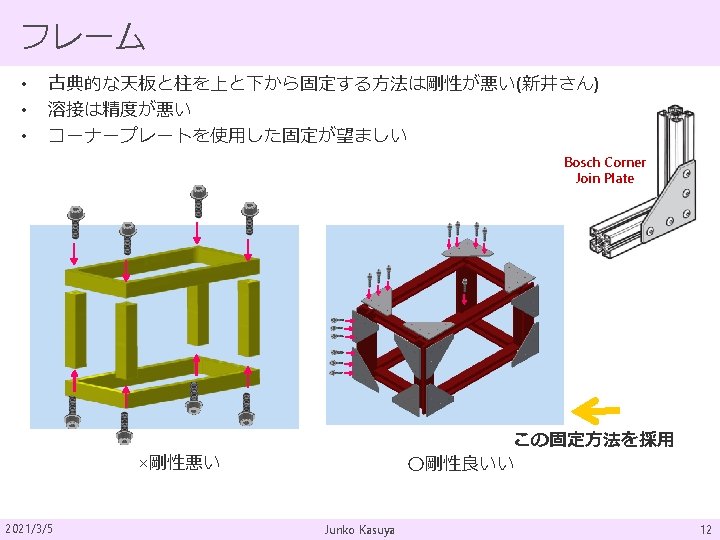

フレーム 2021/3/5 Junko Kasuya 24

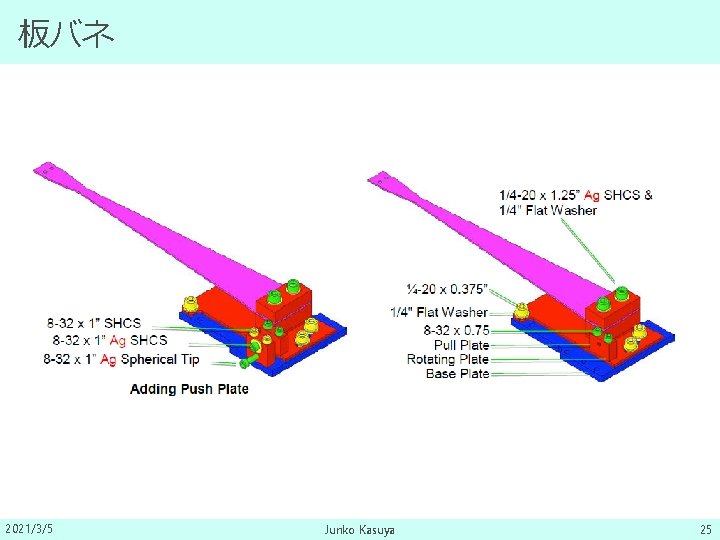

板バネ 2021/3/5 Junko Kasuya 25

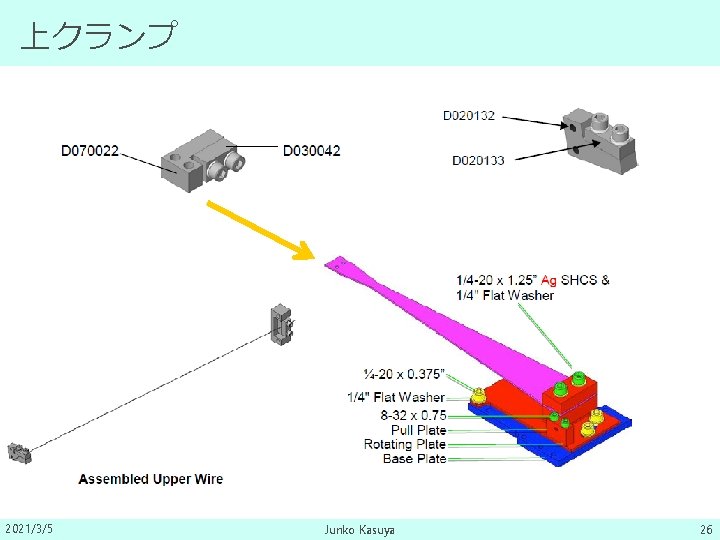

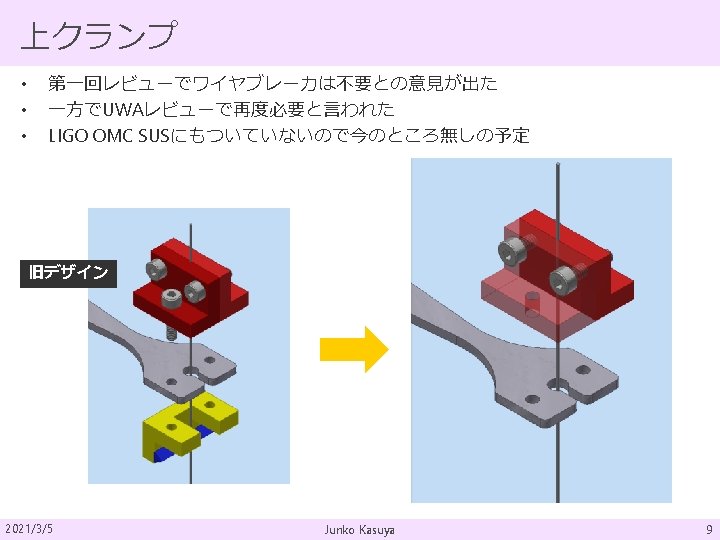

上クランプ 2021/3/5 Junko Kasuya 26

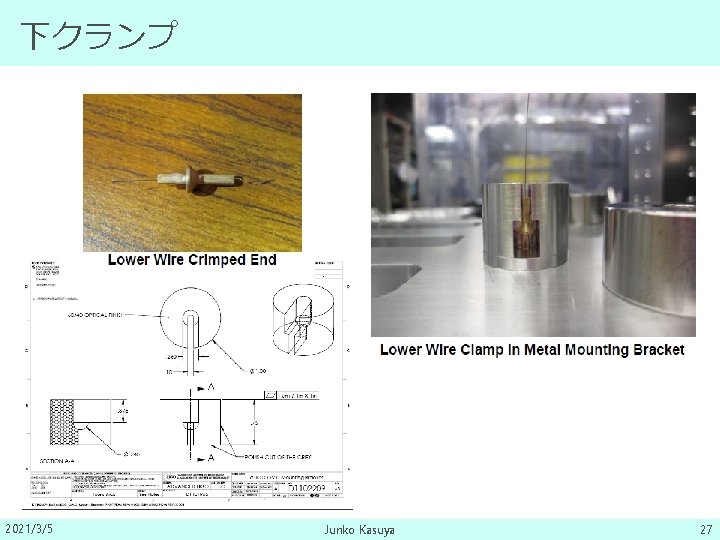

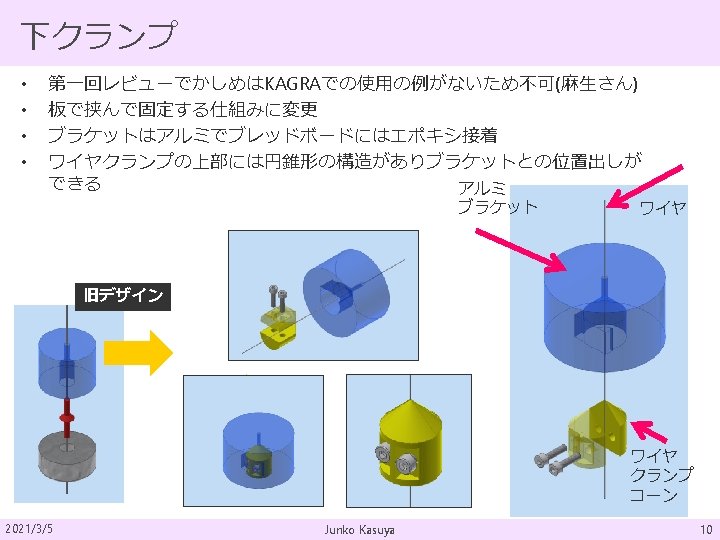

下クランプ 2021/3/5 Junko Kasuya 27

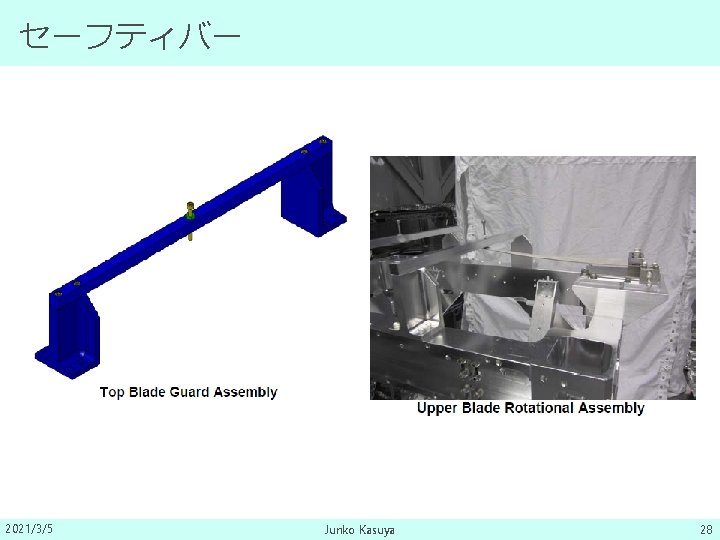

セーフティバー 2021/3/5 Junko Kasuya 28
