Année Académique 2002 -2003 Deuxième Candidature – École Polytechnique Faculté des Sciences Appliquées Projet Procédés : Construction d’une passerelle Travail réalisé par Bécret Philippe, Capron Alexandre, de Prelle Arnaud, de Waeghe Bruno, Kicq Jean-Christophe, Lenom Thierry, Pilavachi Paul, Pham Son Tung Tuteur Pr Dr Ir Bernard Espion
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Introduction INTÉRÊT DU PROJET § s’intéresser à un type de structures « à la mode » § voir en quoi consiste le métier d’ingénieur MOTIVATIONS DU GROUPE G § apprendre à travailler en groupe § développer le sens de l’autonomie, l’esprit initiative § apprendre à respecter un cahier des charges § mettre en oeuvre une modélisation § apprendre à gérer un projet long
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Choix de la structure Structures CINQ TYPES PRINCIPAUX : STRUCTURES SUSPENDUES ET A HAUBANS Suspendues § longue portée À haubans § charge élevée En arc En poutres simples En treillis § esthétique § méthodes de construction complexes § ancrage des appuis Source : http: //www. structurae. de
Choix de la structure Structures CINQ TYPES PRINCIPAUX : STRUCTURES EN ARC Suspendues À haubans En arc § petite et moyenne portée § esthétique § méthodes de construction complexes En poutres simples En treillis Source : http: //www. structurae. de
Choix de la structure Structures CINQ TYPES PRINCIPAUX : STRUCTURES EN POUTRES SIMPLES Suspendues À haubans § petite portée § poids élevé En arc En poutres simples En treillis Source : http: //www. structurae. de
Choix de la structure Structures CINQ TYPES PRINCIPAUX : STRUCTURES EN TREILLIS Suspendues À haubans En arc En poutres simples § petite et moyenne portée § sollicitation des poutres qu’en traction et compression § méthodes de construction accessibles En treillis Source : http: //www. structurae. de
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Choix des matériaux Matériaux Béton CRITÈRES DE SÉLECTION (pour respecter le cahier des charges) Bois Plastiques Composites Céramiques Aluminium Acier § Possibilité de démontage § Recyclage § Résistance et Poids § Prix
Choix des matériaux Matériaux POSSIBILITÉ DE DÉMONTAGE Béton § matériaux coulés (comme le béton) à rejeter Bois Plastiques Composites Céramiques Aluminium Acier RECYCLAGE « Le recyclage est le traitement des produits récupérés dans un processus de production aux fins de leurs fonctions initiales ou à d’autres fins, incluant le compostage mais excluant la valorisation énergétique » (source : http: //www. packplast. org)
Choix des matériaux Matériaux Bois : non recyclable au sens de la définition Acier et Aluminium : très recyclés Béton Bois Plastiques Composites Céramiques Aluminium Acier Plastiques : Thermodurcissables : non recyclable Thermoplastiques : recyclable détérioration rapide Composites : peu recyclés Céramiques : dimensions limitées et cassantes
Choix des matériaux Matériaux Béton Bois Plastiques Composites RÉSISTANCE / POIDS § Acier plus résistant que l’aluminium § Aluminium plus léger que l’acier PRIX Céramiques § Acier : 0, 5 €/kg -> 1 €/kg Aluminium § Aluminium : 1, 5 €/kg -> 2 €/kg Acier (Source : CES Selector)
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion

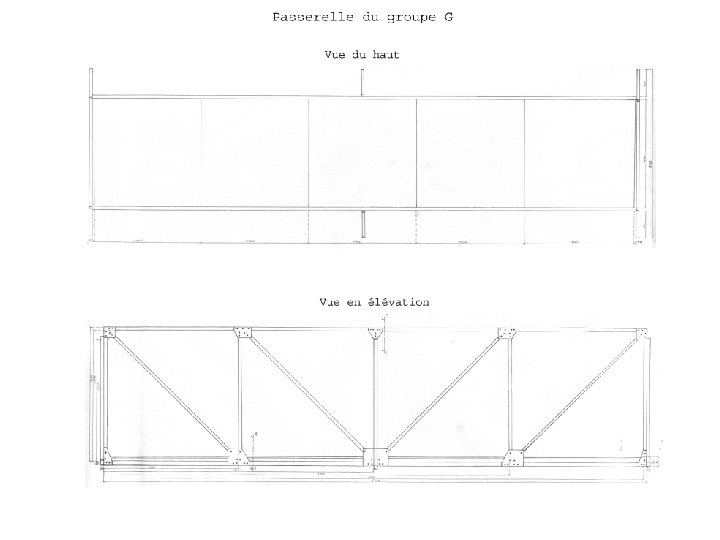

Notre Passerelle STRUCTURE 2 treillis en acier de type Pratt Double fonction : structure portante et garde-corps Renforts latéraux avec barres transversales TABLIER Caillebotis en acier FINITION Peinture pour protéger notre passerelle
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion

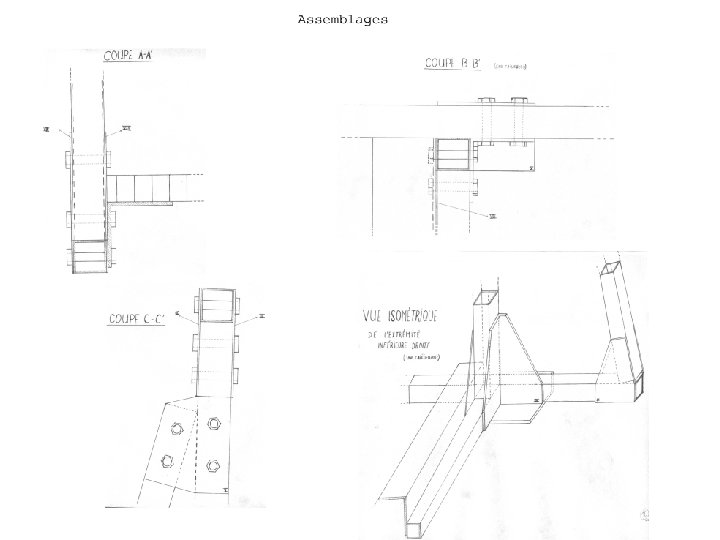

Assemblage DÉMONTAGE Soudure, rivets, collage : à rejeter Boulons : rapidement démontable UNIFORMITÉ ET COÛT Utilisation du même diamètre partout Tiges filetées et écrous

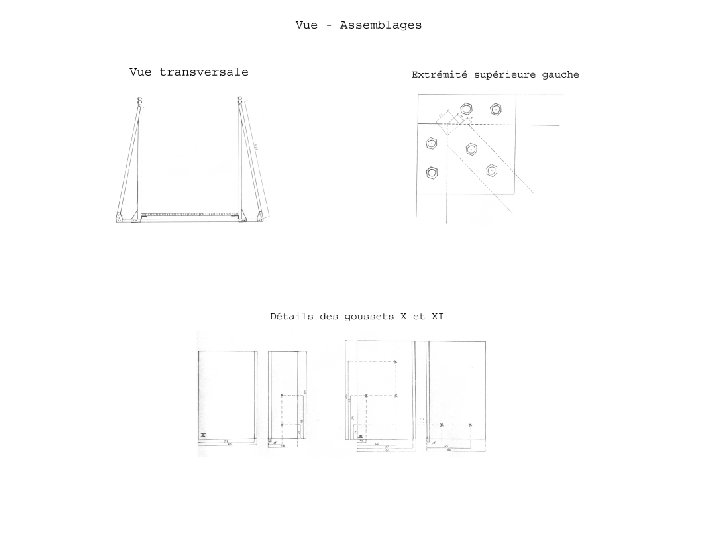

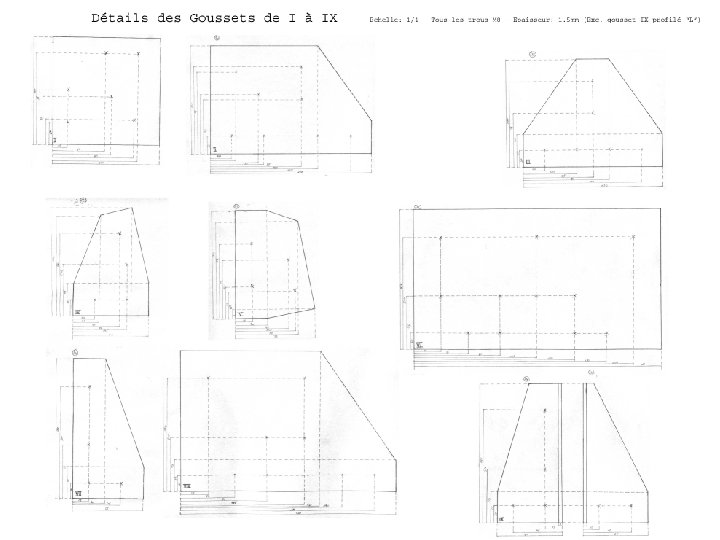

Assemblage GOUSSETS Centralisation des efforts
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Dimensionnement ÉQUILIBRE AUX NOEUDS TRACTION / COMPRESSION Problème du flambement SOURCE: flambement d’une poutre extrait de « Mécanique des structures et résistance des matériaux » P. BOUILLARD, chapitre 15 : le flambement
Dimensionnement CALCUL DE FLÈCHE Théorème de Castigliano Flèche théorique en charge maximale 1, 84 mm BOULONS Traction Cisaillement GOUSSETS Résistance à l’arrachement Résistance à l’ovalisation Vérification des sections restantes
Dimensionnement PROBLÈME DE FLEXION Rencontré lors de la construction Solution :
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Mise en place
Mise en place
Mise en place
Mise en place
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Résultats FLÈCHE À huit : 1, 66 mm À pleine charge : 5, 07 mm POIDS 207 kg PRIX 470, 16 €
Table des Matières § Introduction § Choix de la structure § Choix des matériaux § Notre passerelle § Assemblage § Dimensionnement de notre passerelle § Mise en place § Résultats § Conclusion
Conclusion Projet multidisciplinaire Utilisation d’outils Problèmes pratiques inattendus Pistes à explorer
