Análisis Final Contenido: - Análisis Paredones - Referentes

ANALISIS PAREDONES TEMA : Lleno y Vacio Elevacion Poniente TALLER III Hugo Acuña MARTIN SCHMIDT / Jinju Lee RODRIGO VALENZUELA Elevacion Oriente Como es claro en paredones el lleno predomina sobre el vacio, es una masa excavada con accesos y ventadas rectangulares los techos al ser de dos aguas y de techas de arcilla son bastante macizos y requieren una pendiente mayor lo que llena aun mas la fachada

ANALISIS PAREDONES TEMA : Ritmos Las ventanas y accesos están claramente de forma regular y con un ritmo constante al igual que los pilares. TALLER III Hugo Acuña MARTIN SCHMIDT / Jinju Lee RODRIGO VALENZUELA En paredones predomina fuertemente un ritmo regular de fachada al ser un pueblo de fachada continua y corredores que generan una continuidad de casa y casa.

ANALISIS PAREDONES TEMA : Aturas Las alturas en paredones y como se puede ver alrededor de la plaza son bastante irregulares por la existencia de zócalo, desniveles de terreno, casas de uno o dos pisos y un elemento jerárquico como la iglesia. TALLER III Hugo Acuña MARTIN SCHMIDT / Jinju Lee RODRIGO VALENZUELA Pero esta irregularidad en cuanto a las alturas generan algo bastante particular por contrastar con la fuerte regularidad de ritmo en pilares, puertas y ventanas del pueblo. 340 540 260

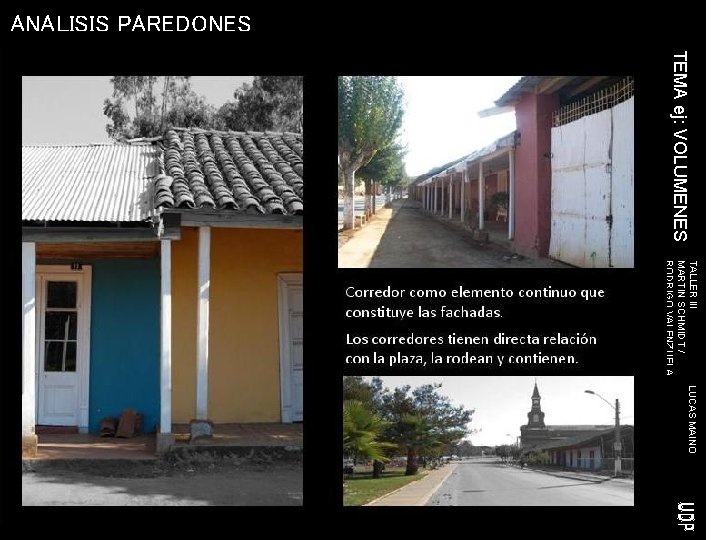

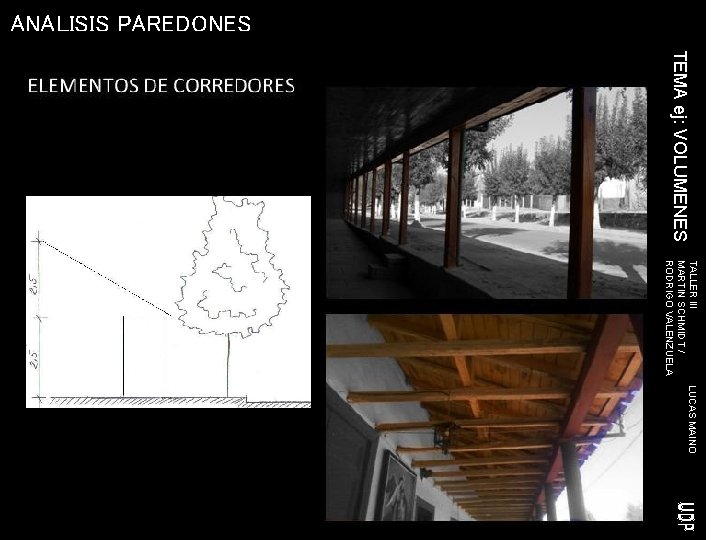

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA 2, 0

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA ej: VOLUMENES TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA

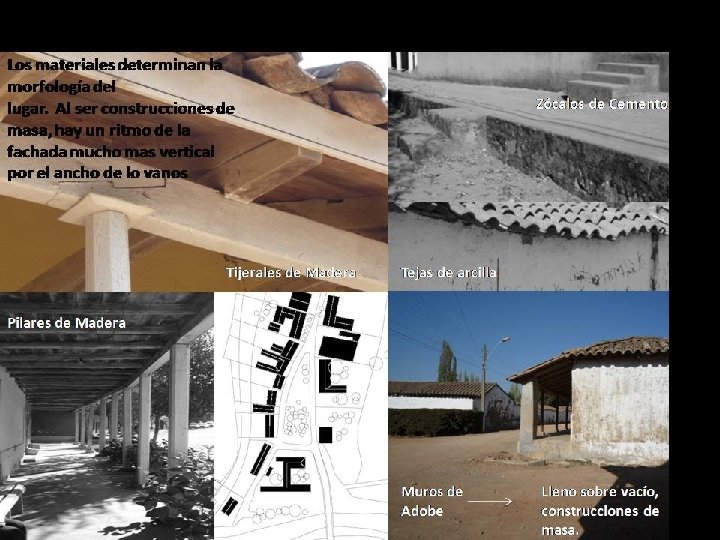

ANALISIS PAREDONES TEMA : Detalles/Particularidades • Vigas de corredores de madera en bruto. • Pocas pero grande aperturas presentes en las fachadas • Corredores bajo el nivel de vereda permite mayor privacidad FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA • Unión entre pilar y viga resuelto

ANALISIS PAREDONES TEMA : Detalles/Particularidades • Bancas comunes en los corredores de la zona, ayuda a la formación de espacios FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA • Altura (20 cm aprox. ) permite darle mayor dignidad y su vez aislarla.

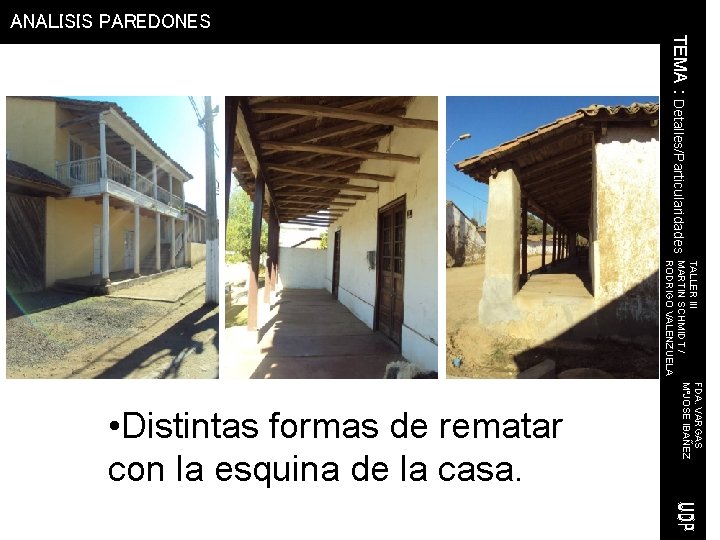

ANALISIS PAREDONES TEMA : Detalles/Particularidades FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA • Distintas formas de rematar con la esquina de la casa.

ANALISIS PAREDONES TEMA : Detalles/Particularidades FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA • Soluciones de escaleras según el nivel de zócalo.

ANALISIS PAREDONES PLAZA PAREDONES TEMA : Detalles/Particularidades COLORES FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES RESTO DEL PUEBLO TEMA : Detalles/Particularidades COLORES FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA

ANALISIS PAREDONES TEMA : Detalles/Particularidades TIPOS DE CIELO FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA

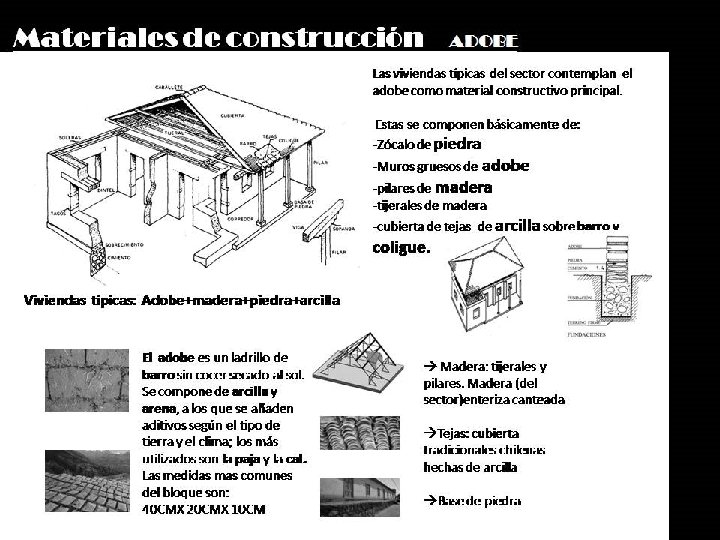

TEMA : Detalles/Particularidades FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA Materialidad ANALISIS PAREDONES

ANALISIS PAREDONES TEMA : Detalles/Particularidades MEDIDAS FDA. VARGAS TALLER III M°JOSE IBAÑEZ MARTIN SCHMIDT / RODRIGO VALENZUELA

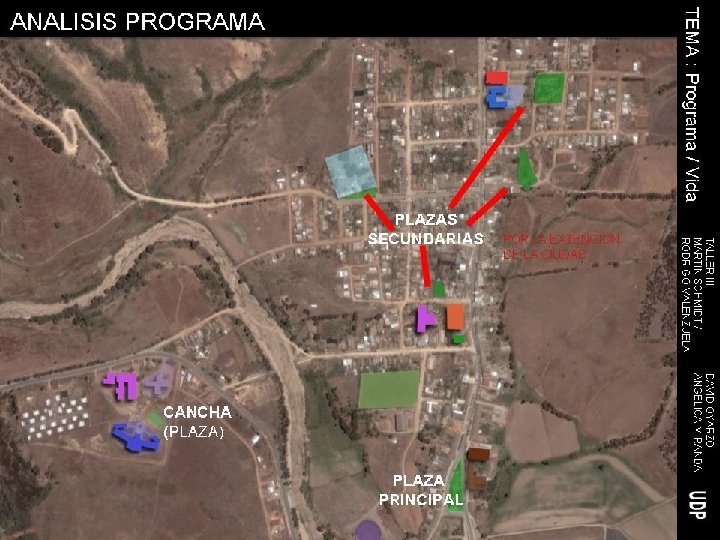

Flujos: • Rojo: Principales ejes peatonales • Rosado: ejes peatonales secundarios • Amarillo: Eje vehicular A*: Puente que conecta el internado con Paredones. Eje peatonal muy transitado

Flujo Vehicular en Paredones: Predomina en el eje principal, a lo largo de la avenida, seguido por la calle secundaria que rodea la plaza, donde se reduce el transito. Este flujo es esporádico y reducido ya que es una zona rural y poca gente tiene auto. El mayor flujo es producido por ámbitos comerciales y/o turísticos.

Rojo: concentra una menor cantidad de flujo peatonal: corredores presentan pendiente y no son lineales. Se utiliza más como un destino específico. Azul: Concentra mayor número de peatones: corredores son lineales y conectados con el eje principal. A demás de este lado se encuentra la catedral que es un punto de encuentro comunitario. (A veces se realizan misas).

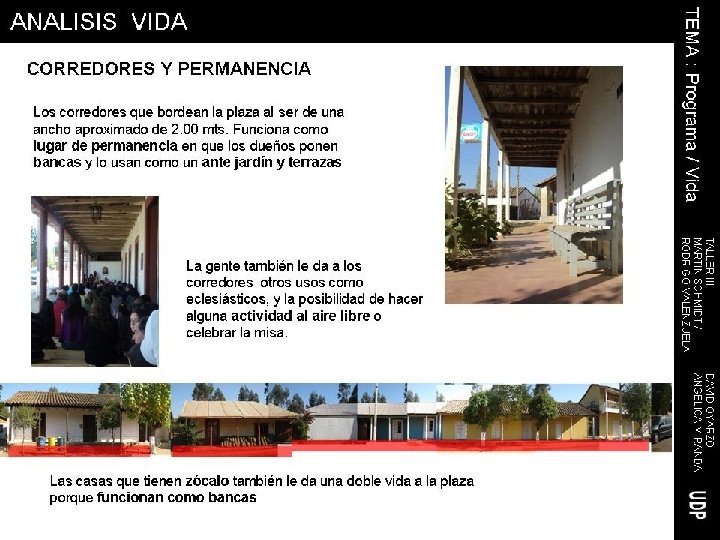

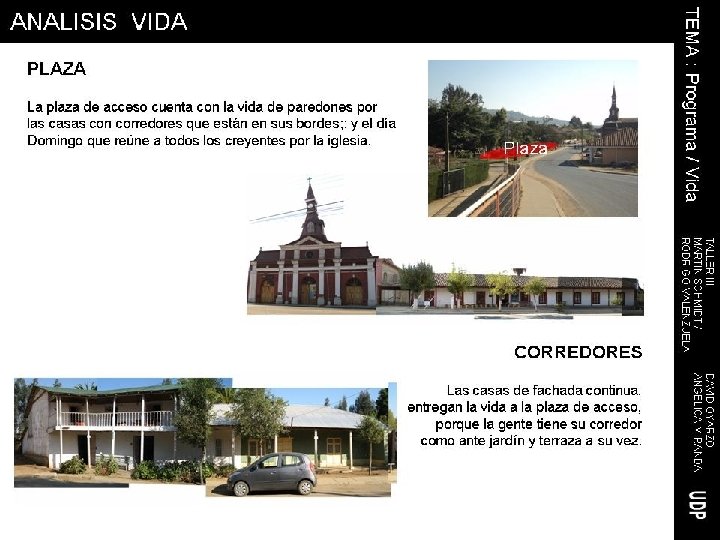

Flujos Peatonales: El flujo peatonal se concentra en los corredores, ya que éste protege del sol en verano y de la lluvia en invierno. En las veredas hay doble recorrido: La vereda en si, y el corredor techado (corredor). A demás, los corredores actúan como espacio de permanencia (se incorporan bancas) fomentando la vida de barrio.

Flujos Vehiculares -Rojo: autopista principal que se dirige a Santa Cruz al oriente, y a Bucalemu al poniente. Este abre un acceso a Paredones -Amarillo: eje principal de Paredones. Este concentra el mayor porcentaje de flujo vehicular en el pueblo, y termina en el Calvario.

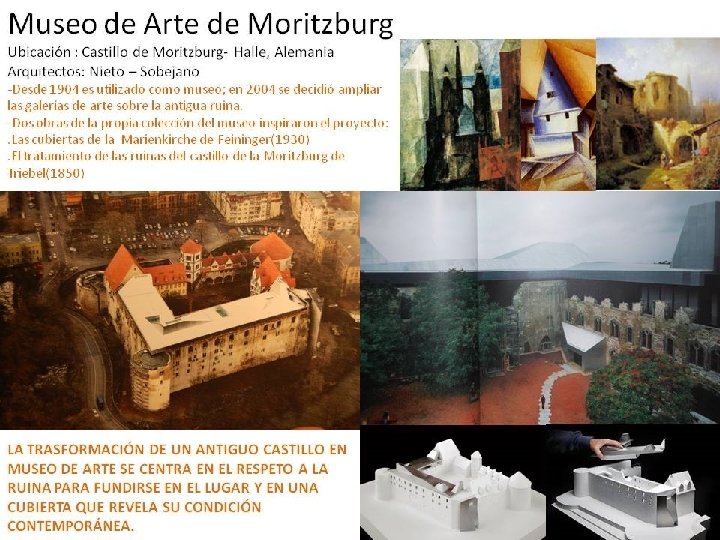

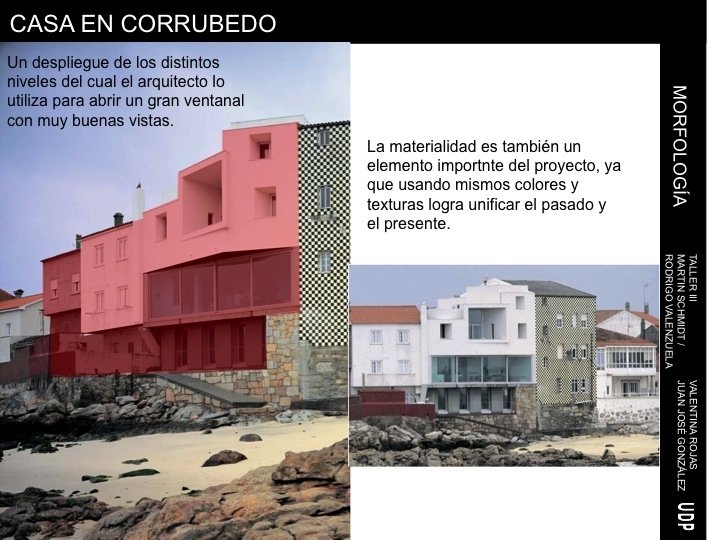

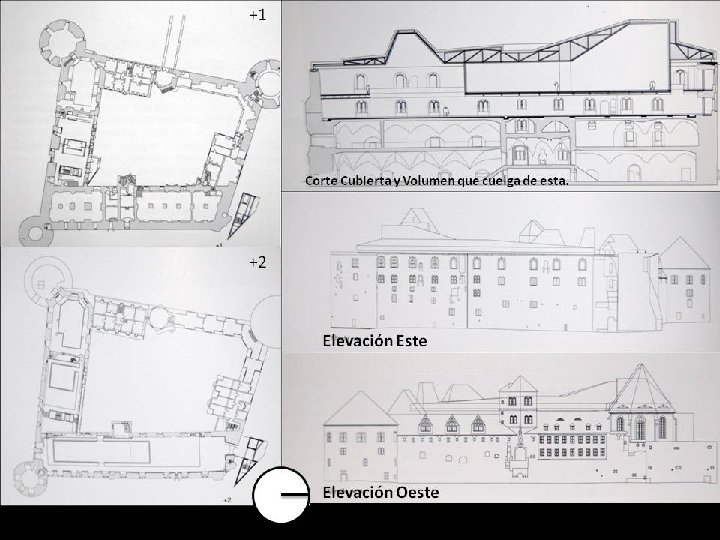

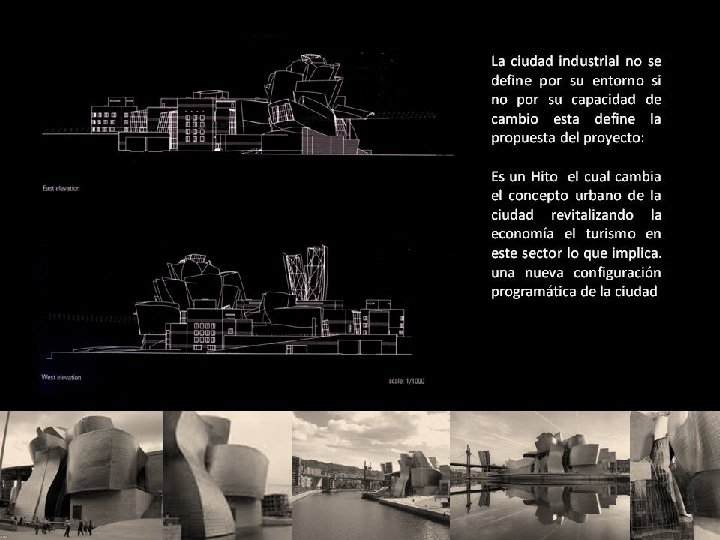

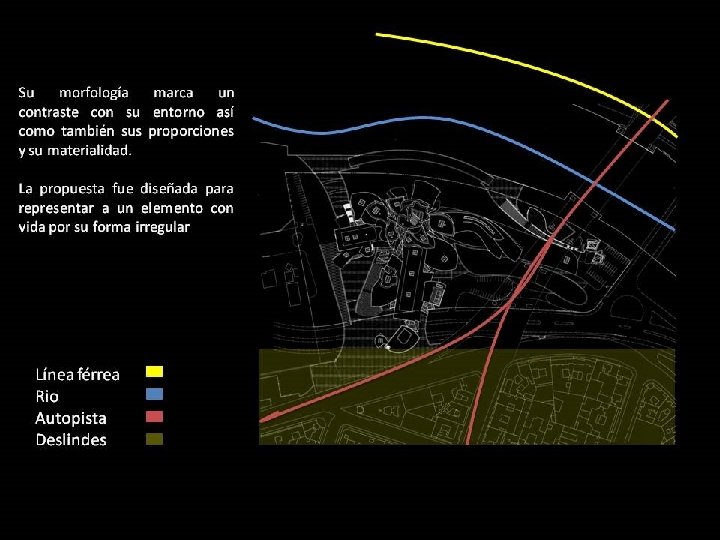

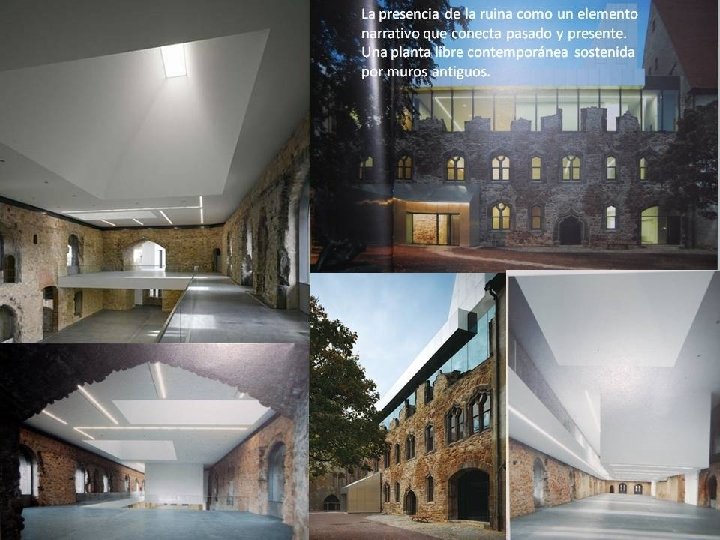

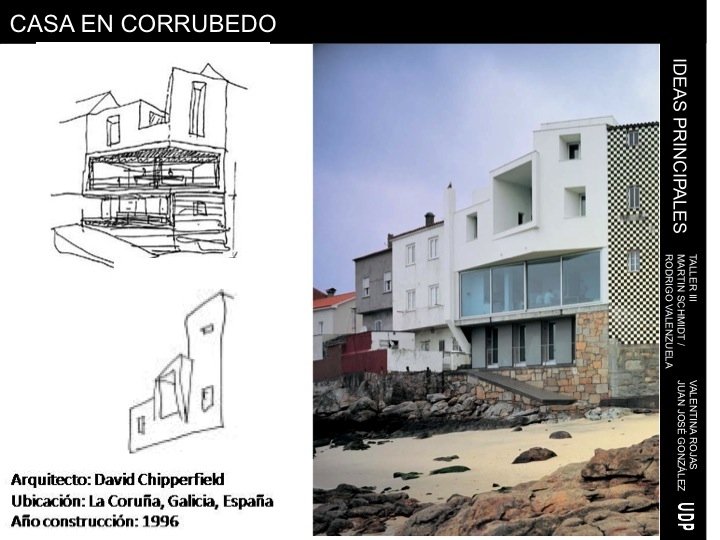

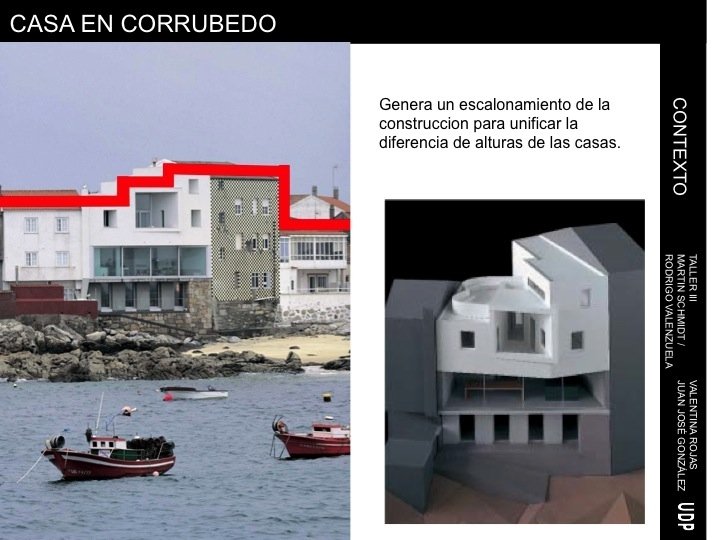

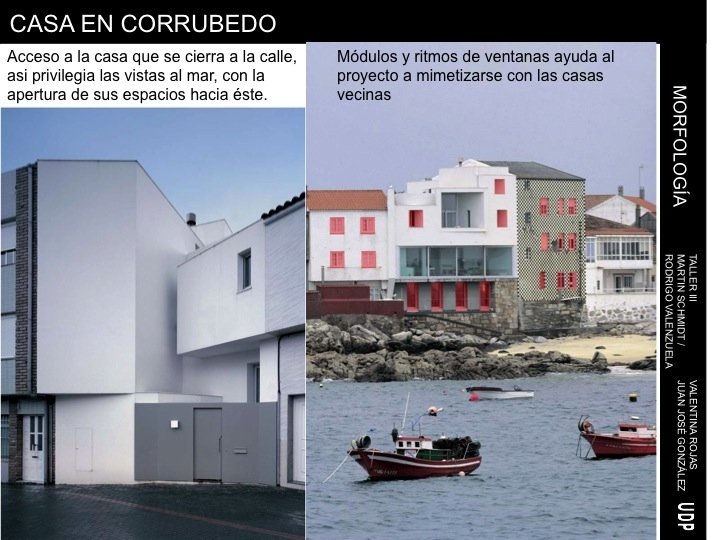

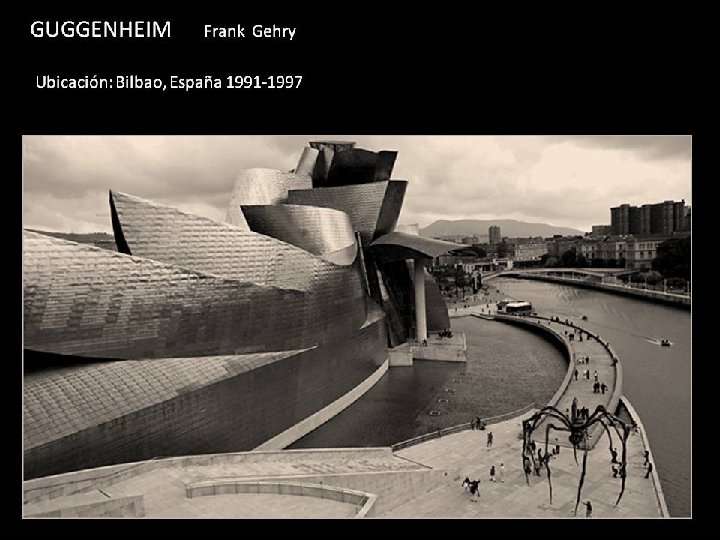

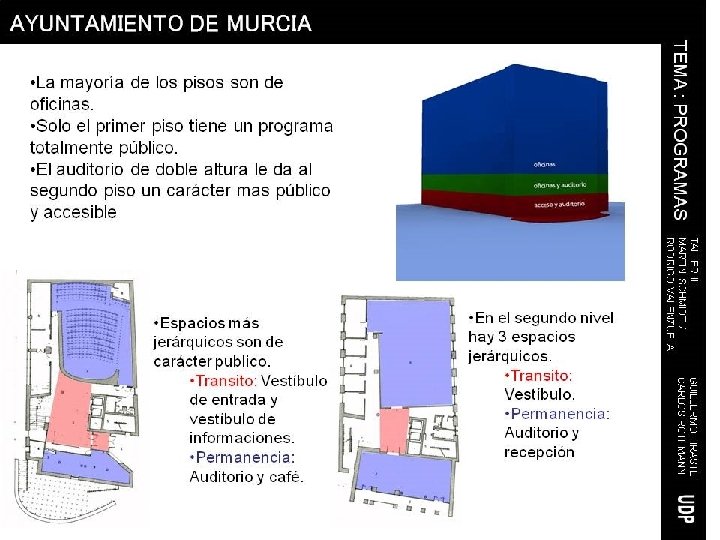

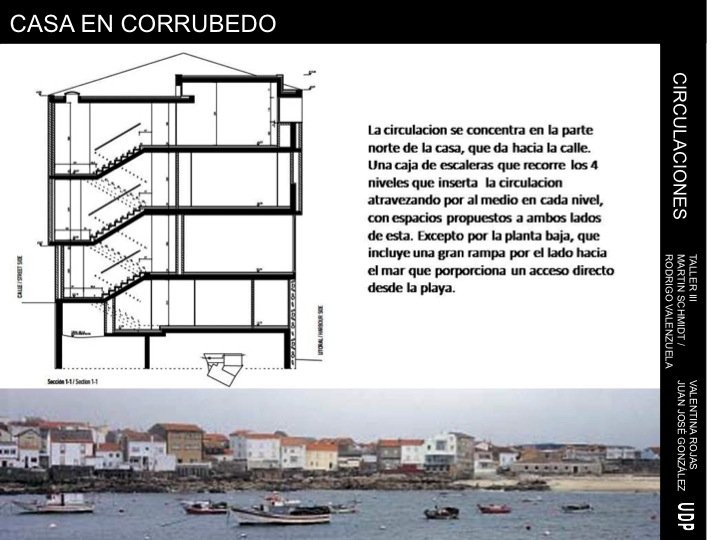

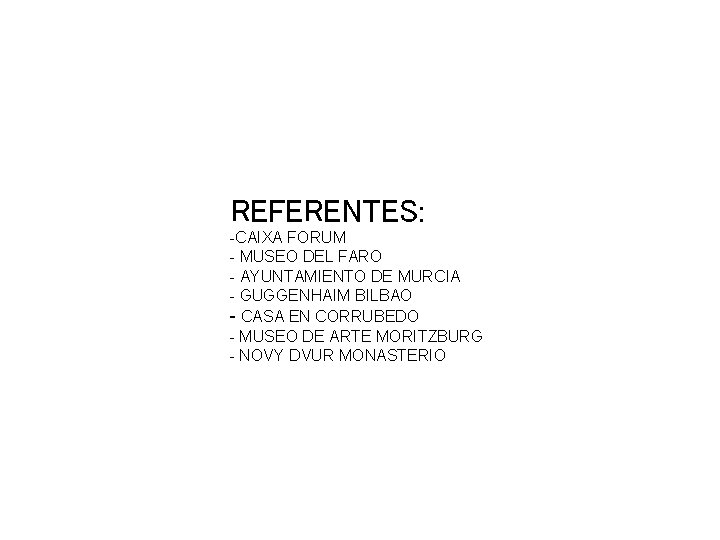

REFERENTES: -CAIXA FORUM - MUSEO DEL FARO - AYUNTAMIENTO DE MURCIA - GUGGENHAIM BILBAO - CASA EN CORRUBEDO - MUSEO DE ARTE MORITZBURG - NOVY DVUR MONASTERIO

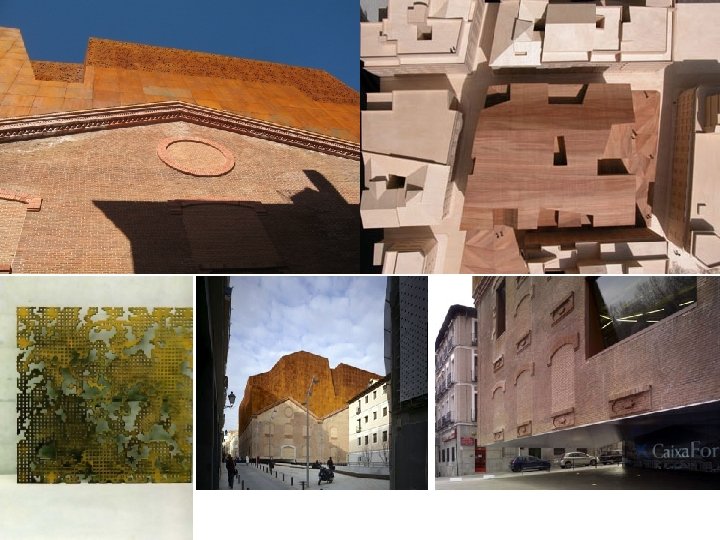

Caixa. Foum CAIXAFORUM El edificio es una remodelación del edificio donde antes funcionó la antigua Central Eléctrica del Mediodía, fue diseñado por los arquitectos suizos Herzog & de Meuron y se encuentra ubicado en pleno corazón de Madrid, en el Paseo del Prado 36. Contexto Su mayor escala esta justificada ya que buscara la armonía con su contexto mas próximo. DIEGO LAVIN TALLER III JONATHAN CABREA MARTIN SCHMIDT / RODRIGO VALENZUELA Su ubicación junto al paseo del Prado viene a complementar la oferta cultural de la zona, compuesta por el Jardín Botánico, el Museo del Prado, el Museo Thyssen-Bornemisza y el Museo Nacional Centro de Arte Reina Sofía, esto nos dice que su propuesta busca potenciar culturalmente este lugar mas de lo que ya es, con una temática netamente de programas de exhibición de arte español y contemporáneo.

Caixa. Foum CAIXAFORUM La antigua mole mantuvo sus fachadas, pero a fin de ganar espacio fueron perforadas o abiertas en su planta baja prescindiendo de pilares. Así, el edificio de ladrillo parece flotar gracias a una sustentación central que pasa casi desapercibida. El nuevo museo se corona con varias plantas añadidas que muestran al exterior un acabado oxidado. DIEGO LAVIN TALLER III JONATHAN CABREA MARTIN SCHMIDT / RODRIGO VALENZUELA El acceso al museo desde el paseo del prado se efectúa por una pequeña plaza ganada con la demolición de una vieja gasolinera. La fachada lateral de un bloque anexo quedaba al descubierto, y fue embellecida mediante un espectacular tapiz vegetal, conformado por cientos de plantas que se mantienen vivas mediante un sistema de riego oculto.

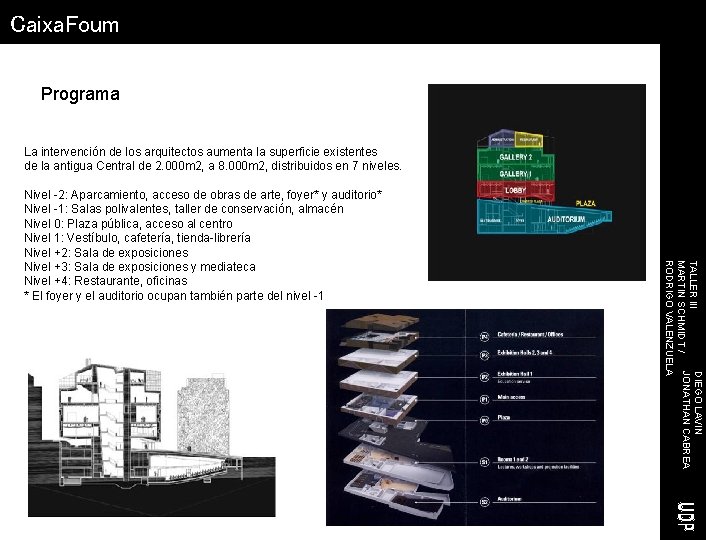

Caixa. Foum Programa La intervención de los arquitectos aumenta la superficie existentes de la antigua Central de 2. 000 m 2, a 8. 000 m 2, distribuidos en 7 niveles. DIEGO LAVIN TALLER III JONATHAN CABREA MARTIN SCHMIDT / RODRIGO VALENZUELA Nivel -2: Aparcamiento, acceso de obras de arte, foyer* y auditorio* Nivel -1: Salas polivalentes, taller de conservación, almacén Nivel 0: Plaza pública, acceso al centro Nivel 1: Vestíbulo, cafetería, tienda-librería Nivel +2: Sala de exposiciones Nivel +3: Sala de exposiciones y mediateca Nivel +4: Restaurante, oficinas * El foyer y el auditorio ocupan también parte del nivel -1

Caixa. Foum Espacio Publico: El edificio se eleva sobre la calle, dejando una plaza cubierta que funciona como antesala al nuevo centro de arte, este lugar le da un carácter mas publico a la obra, ya que los muros no cortan la circulación y conexión que se genera entre el paseo y la plaza interior. DIEGO LAVIN TALLER III JONATHAN CABREA MARTIN SCHMIDT / RODRIGO VALENZUELA En su fachada principal Caixa. Forum deja un gran vació en su acceso, esto es para que se pueda apreciar la construcción a nivel visual de una persona, además esta plaza (vacio exterior) esta pensada funcionalmente ya que en el lugar se hacen eventos culturales (condición de este lugar)

Caixa. Foum Plantas DIEGO LAVIN TALLER III JONATHAN CABREA MARTIN SCHMIDT / RODRIGO VALENZUELA

MUSEO FARO SANTA MARTA Arquitecto: Francisco & Manuel Aires Mateus Año: 2006 Ubicación: Cascais Portugal AIRES MATEUS TALLER III LUCAS MAINO MARTIN SCHMIDT / RODRIGO VALENZUELA “… La identificación de los elementos de mayor durabilidad o más carga poética, la propuesta de reconstruir y de ellos uno de primer orden, que incluye la memoria del tiempo transcurrido y permite el nuevo uso. ”

PLANTAS / CORTES B Corte AA´ Corte BB´ A A´ B´

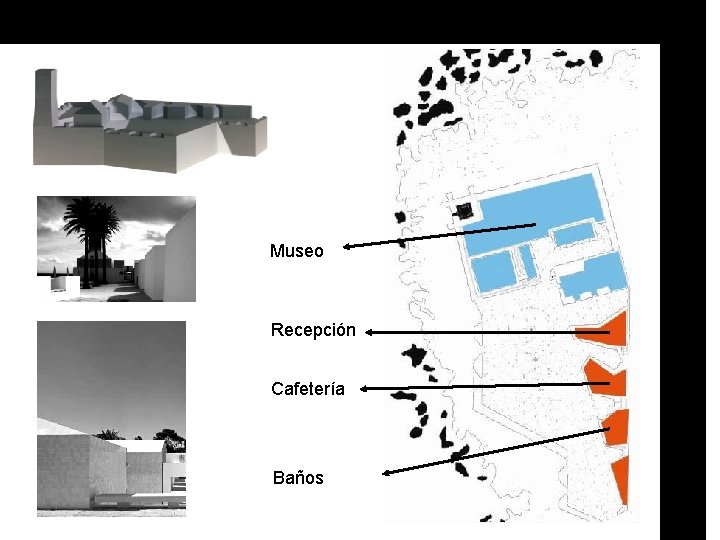

Museo Recepción Cafetería Baños

Conclusión: Se rescatan aspectos formales, de lo previamente existente, manteniendo objetos poéticos y históricos que le dan el carácter al proyecto, usando una solución minimalista, para hablar del tiempo y lo viejo, mostrando lo nuevo, donde el contenedor trata de ausentarse para resaltar el contexto y la configuración del proyecto.
