“ANÁLISIS, DISEÑO E IMPLEMENTACIÓN DE LA TELEMETRIZACIÓN DE ESTACIONES LIMNIMÉTRICAS: LAGUNA MAR CHIQUITA Y BAÑADOS DEL RÍO DULCE” Ing. ALASIA, Melisa A. | Ing. MARTÍNEZ, Pablo A. alasiameli@gmail. com | pabloa. mar@gmail. com Ing. Micolini, Orlando; Ing. Hillman, Gerardo; Ing. Recabarren, Pablo Laboratorio de Hidráulica Laboratorio de Arquitectura de Computadoras Facultad de Ciencias Exactas, Físicas y Naturales

AGENDA Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones Preguntas

INTRODUCCIÓN Descripción General Objetivos Específicos

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones DESCRIPCIÓN GENERAL “Análisis, Diseño e Implementación de la Telemetrización de Estaciones Limnimétricas: Laguna Mar Chiquita y Bañados del Río Dulce” q Permiten medir el nivel de agua superficial o subterráneo. q En ríos, a partir de éste, se pueden estimar caudales. q Brindan elementos de análisis para la gestión y manejo del recurso hídrico. ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General DESCRIPCIÓN GENERAL “Análisis, Diseño e Implementación de la Telemetrización de Estaciones Limnimétricas: Laguna Mar Chiquita y Bañados del Río Dulce” q Principal afluente a la Laguna Mar Chiquita. q Quinto lago salado de planicie a nivel mundial (Tamaño). q Humedal de importancia internacional (Sitio Ramsar). q Reserva natural provincial. q Gran diversidad biológica (Reserva aves intercontinentales). ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Implementación y Pruebas Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas DESCRIPCIÓN GENERAL …Laguna Mar Chiquita y Bañados del Río Dulce… q q q Sensible a cambios acentuados: q Desbordes de ríos. q Aportes subterráneos. Poca alteración antrópica: q Carencia de infraestructura básica (energía eléctrica, pavimento, agua). q Múltiples anegamientos (elevadas precipitaciones, complicado acceso). El Laboratorio de Hidráulica visita las estación cada 4 meses. ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones DESCRIPCIÓN GENERAL “Análisis, Diseño e Implementación de la Telemetrización de Estaciones Limnimétricas: Laguna Mar Chiquita y Bañados del Río Dulce” Medición Remota (Magnitudes Físicas) Telemetrí a Envío de Información hacia el operador del sistema ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas DESCRIPCIÓN GENERAL …Telemetrización … q Soluciona el alto costo de la recolección. q Permite la rápida toma de decisiones operativas. q Suministra información para generar acciones correspondientes. q Posibilita realizar un seguimiento del comportamiento de los equipos. ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones OBJETIVO GENERAL “Analizar, Diseñar e Implementar los procesos y sistemas requeridos para la telemetrización de estaciones limnimétricas en la región de la Laguna Mar Chiquita y Bañados del Rio Dulce”. ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones OBJETIVOS ESPECÍFICOS § Analizar, seleccionar y desarrollar un sistema informático y de comunicaciones que permita la recepción y gestión de los datos. § Permitir la gestión telemétrica de la estación. § Incluir un mecanismo de aviso de mediciones ante eventos extremos. § Posibilitar la inserción y administración de nuevas estaciones (red limnimétrica). § Adoptar una solución que resulte técnica y económicamente viable y sustentable. (Instalación/Mantenimiento). ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

MARCO TEÓRICO Estaciones Limnimétricas Red Hidrometeorológica Tecnologías para el Envío y Gestión de Información

Introducción Análisis del Problema Marco Teórico Solución General Implementación y Pruebas ESTACIONES LIMNIMÉTRICAS Permiten medir tanto niveles de agua superficiales (Limnímetros), como fluctuaciones del nivel freático (Freatígrafos). Compuestas por 2 módulos: Codificador Angular Unidad de Adquisición de Datos ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones ESTACIONES LIMNIMÉTRICAS Codificador Angular Un sistema de cable de flotador contrapeso transmite el cambio del nivel del agua a la rueda del flotador del sensor. La rotación resultante se transforma en una señal eléctrica que se transmite a la unidad recolectora de datos, almacenándose allí como valor medido. Interfaces 4/20 m. A SDI-12 Serial-Digital Interface Standard at 1200 baud for Microprocessor. Based Sensors. ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Codificador Angular OTT SE 200

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones ESTACIONES LIMNIMÉTRICAS Unidad de Adquisición de Datos Pantalla LCD de una línea Fecha, hora, tensión de la pila y nivel. Memoria Circular EEprom Hasta 30. 000 valores. 9 meses (almacenamiento de 1 hora). Alimentación 1 pila tipo C de 1. 5 v. Hasta 15 meses (intervalo de medida/almacenamiento de 1 hora). Rango de Medición Resolución Intefaz RS 232 e Ir. DA Protocolo OTT Transmission 2 Precisión ALASIA, Melisa A. | MARTÍNEZ, Pablo A. 30 m 0. 001 m +-0. 003% del rango de medición +-1 digito

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas ESTACIONES LIMNIMÉTRICAS Protocolo OTT-Tansmission 2 § Sintaxis básica para la transmisión de datos. § Configuración 8 N 1 a 19200 Baudios. § Principio Master-Slave: Iniciar Conexión ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas INSTRUMENTAL INSTALADO PREVIAMENTE Paso de Oscares Paso de la Cina La Rinconada Miramar ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas INSTRUMENTAL A INSTALAR Pte. Río Suquía Pte. Río Xanaes ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas FUTURA RED HIDROMETEOROLÓGICA Paso de Oscares Paso de la Cina La Rinconada Miramar Pte. Río Suquía Pte. Río Xanaes ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas TECNOLOGÍAS PARA EL ENVÍO DE INFORMACIÓN Modem acústico y ADSL Telefonía Celular Telefonía Satelital Radio Frecuencia / Packet Radio ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Análisis del Problema Marco Teórico Solución General Implementación y Pruebas Conclusiones TECNOLOGÍAS Telefonía Celular Volumen de Datos Tiemp o de Conexi ón § Estándar abierto (Asociación GSM). § Usa la infraestructura de GSM. § Digitalización y compresión para la transferencia. § Servicio orientado al trafico de datos. § Asignación de ranuras de tiempo por transmisión. § Paquetes de longitud fija, correspondiente a la ranura de tiempo de GSM. § Acceso a redes IP: Mails, FTP, WAP. § Servicio de SMS. ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

ANÁLISIS DEL PROBLEMA Análisis de Factibilidad Conclusiones de la Evaluación en Campo

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas ANÁLISIS DE FACTIBILIDAD Caso: La Rinconada y Paso de la Cina 83 Km 89 Km 60 Km 89 Km Antena Direccional Yagi-Uda Aumenta la potencia emitida hacia el receptor o desde la fuente. Evita interferencias. 43 Km Alto rendimiento. No necesita conexión a tierra. ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones CONCLUSIONES DE LA EVALUACIÓN EN CAMPO (I) Acceso Energía Eléctrica Paso de Oscares Camino de Tierra No Paso de la Cina Camino de Tierra No La Rinconada Camino de Tierra SI Lugares ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Tecnologías Disponibles Celular Packet Radio Celular (+ antenas Yagi) RTB Telefonía Celular

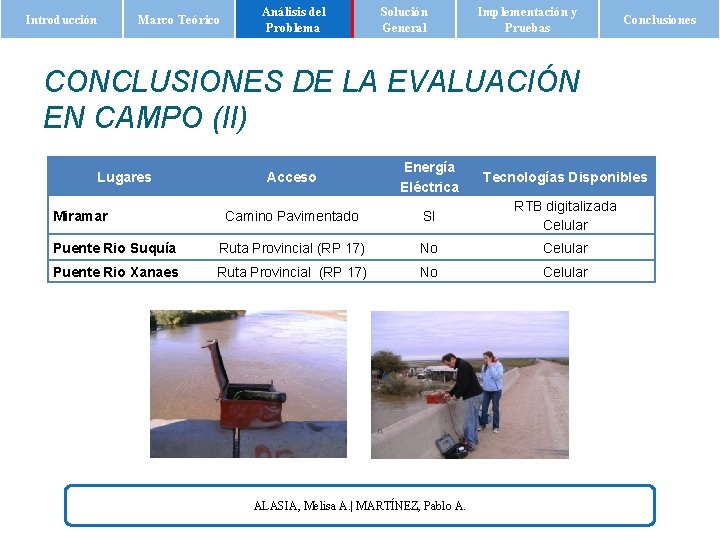

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones CONCLUSIONES DE LA EVALUACIÓN EN CAMPO (II) Acceso Energía Eléctrica Tecnologías Disponibles Camino Pavimentado SI RTB digitalizada Celular Puente Rio Suquía Ruta Provincial (RP 17) No Celular Puente Rio Xanaes Ruta Provincial (RP 17) No Celular Lugares Miramar ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

SOLUCIÓN GENERAL PLANTEADA Evaluación de Solución Tecnológica Comercialmente Disponible Solución General Planteada Consideraciones sobre la Solución General Requerimientos de Sistema

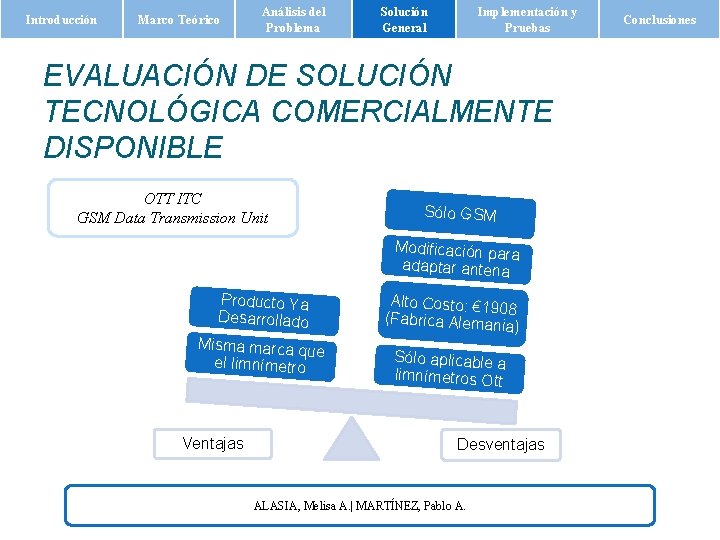

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas EVALUACIÓN DE SOLUCIÓN TECNOLÓGICA COMERCIALMENTE DISPONIBLE OTT ITC GSM Data Transmission Unit Sólo GSM Modificación para adaptar antena Producto Ya Desarrollado Misma marca qu e el limnímetro Ventajas Alto Costo: € 190 8 (Fabrica Aleman ia) Sólo aplicable a limnímetros Ott Desventajas ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones SOLUCIÓN GENERAL PLANTEADA Robustez, Disponibilidad y Facilidad de Reemplazo Sistema Remoto Hasta 17 mts! Sistema Local ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas SOLUCIÓN GENERAL PLANTEADA Solución Inalámbrica Elección del Celular Consideraciones sobre el Sistema Remoto Evaluación del Hardware ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Adaptador RS 232/BT Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas REQUERIMIENTOS DE SISTEMA Aplicación Cliente Aplicación Celular Servidor ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones REQUERIMIENTOS DE SISTEMA Conexión SGBD Consultas de Niveles Registros y Consulta de Estaciones Consultas y Modificaciones de Destinatarios Aplicación Cliente Creación de un Archivo Interfaz Gráfica ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas REQUERIMIENTOS DE SISTEMA Descarga Correo Entrante Aplicación Servidor Envío de Notificación de Eventos Extremos Actualización de Bases de Datos ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas REQUERIMIENTOS DE SISTEMA Conexión Bluetooth Avisos de Eventos Extremos Ejecución de Comandos Aplicaci ón Transmisió n de Valores Celular Lectura Inmediata Verificación de Datos Parametriz ar Equipo ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

IMPLEMENTACIÓN Y PRUEBAS Herramientas de Desarrollo Pruebas Realizadas

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones HERRAMIENTAS DE DESARROLLO Aplicación Celular Aplicación Cliente Aplicación Servidor Entorno de Ejecución y Desarrollo • SO Ubuntu 10. 10 Maverick, Linux 2. 6. 35 • My. SQL 5. 1. 49 Entorno de Desarrollo • Nokia SDK v 2010. 05, s 60 5 th Ed. • SO Windows 7 Microsoft • PC Suite Entorno de Ejecución • SO Symbian 9. 4 Desarrollo • Qt 4. 7. 0 (32 bits) • Qt. Creator 2. 0. 1 • My. SQL Administrator 1. 2. 12 • My. SQL Query Browser 1. 2. 12 • Qt 4. 7. 4 (32 bits) • Qt. Creator 2. 2. 0 • Qt Mobility v 1. 1. 3. • TRK v 3. 2. 7 (conectividad USB) • Power. Boot s 60 v 2. 0. 0 CROSS PLATFORM APPLICATION AND UI FRAMEWORKZ ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Análisis del Problema Marco Teórico Solución General PRUEBAS REALIZADAS Formato Genérico de las Pruebas Caso de Prueba Código de Requerimiento Propósito Módulo de Prueba Entorno de Ejecución Precondiciones Secuencia de Ejecución Parámetros de Ejecución Postcondiciones Resultados Esperados Resultados Obtenidos ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Implementación y Pruebas Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas FUNCIONAMIENTO DEL SISTEMA Lectura Inmediata Parametrización de la Estación ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Generación de Avisos de Eventos Extremos Conclusiones

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones FUNCIONAMIENTO DEL SISTEMA 1. Lectura Inmediata de la Estación 1 Envío del SMS 2 Recepción de los valores medidos 3 ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Visualización del Display

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones FUNCIONAMIENTO DEL SISTEMA 2. Parametrización del Sistema Remoto 1 Ingreso de parámetros, visualización de la trama a enviar 2 Envío de la trama 3 Recepción de los parámetros de funcionamiento del sistema remoto ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Umbral

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones FUNCIONAMIENTO DEL SISTEMA 3. Generación de Avisos de Eventos Extremos 1 3 Visualización de los mails enviados 2 ALASIA, Melisa A. | MARTÍNEZ, Pablo A. El nivel supera al umbral Visualización del aviso de EE

CONCLUSIONES Resultados Alcanzados Conclusiones y Flexibilidad de la Solución Desarrollada Posibles Mejoras

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas Conclusiones RESULTADOS ALCANZADOS La Aplicación Celular creada, permite la gestión telemétrica de la estación limnimétrica. Se establece un canal bidireccional a través de un adaptador RS 232 -BT añadido al limnímetro. Se dotó a la Aplicación Celular de capacidad de transmitir las mediciones acumuladas a un servidor de correo Gmail. También cuenta con la posibilidad de ser interrogada y parametrizada vía SMS, retornando las respuestas pertinentes. Se instaló un Sistema de Gestión de Bases de Datos, que posibilita el almacenamiento de la información que modela al sistema en su conjunto. Se desarrolló una aplicación Servidor, la cual se conecta al SGBD para guardar los valores de las mediciones y los parámetros de las estaciones, obtenidos a través de la descarga de correo. Por su parte, la Aplicación Cliente permite al usuario la consulta de todos los valores contenidos en las diferentes Bases de Datos. Además, posibilita el registro de nuevas estaciones, y la gestión de la Base de Datos Destinatarios. Mediante la integración de las tres aplicaciones, se implementó un sistema de notificaciones de eventos extremos. ALASIA, Melisa A. | MARTÍNEZ, Pablo A.

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas CONCLUSIONES Y FLEXIBILIDAD DE LA SOLUCIÓN DESARROLLADA ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones

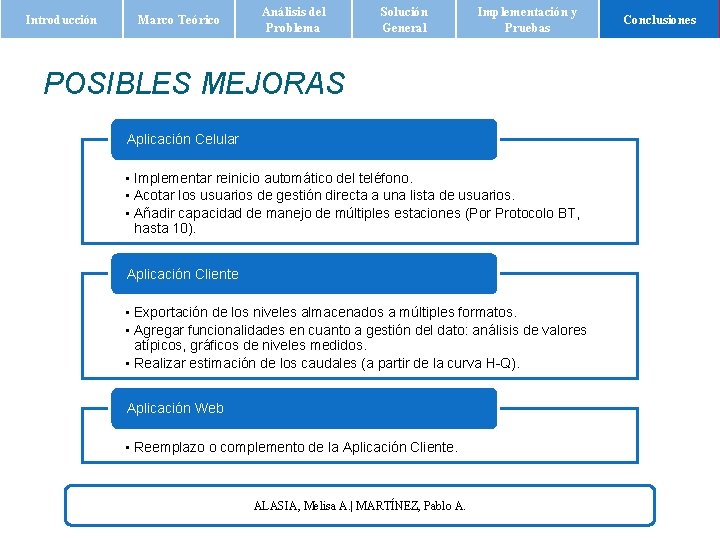

Introducción Marco Teórico Análisis del Problema Solución General Implementación y Pruebas POSIBLES MEJORAS Aplicación Celular • Implementar reinicio automático del teléfono. • Acotar los usuarios de gestión directa a una lista de usuarios. • Añadir capacidad de manejo de múltiples estaciones (Por Protocolo BT, hasta 10). Aplicación Cliente • Exportación de los niveles almacenados a múltiples formatos. • Agregar funcionalidades en cuanto a gestión del dato: análisis de valores atípicos, gráficos de niveles medidos. • Realizar estimación de los caudales (a partir de la curva H-Q). Aplicación Web • Reemplazo o complemento de la Aplicación Cliente. ALASIA, Melisa A. | MARTÍNEZ, Pablo A. Conclusiones
