Análisis de Vibraciones Aplicación de Balanceo Dinámico Ing. M. C Hugo Carrillo Serrano Alumnos Cesar Fraire Gutiérrez Jorge Acuña Loredo Agujita, Coahuila 7 -noviembre-09
Mezcladora

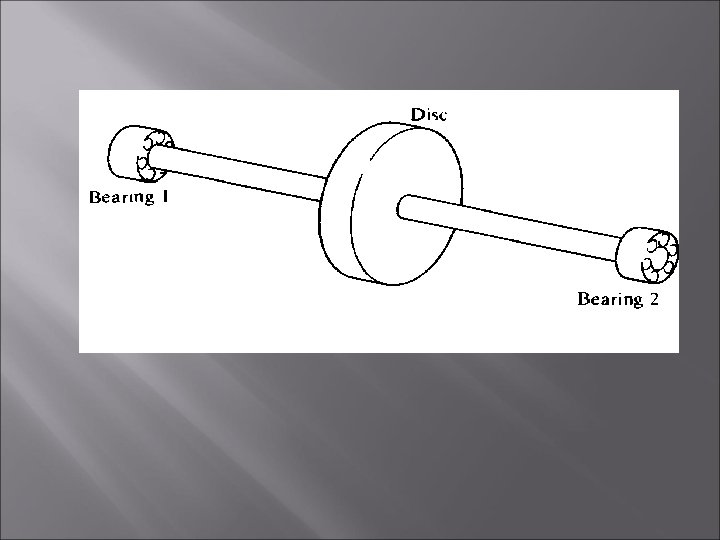

Una mezcladora utilizada en la industria de los alimentos presenta una serie de fallas. Esta formada por un eje soportado por dos chumaceras en cada extremo las cuales cuentan con un cojinetes en cada una. En el centro del eje se encuentra la masa o disco de mezclado, es en este en el que se presenta el desbalance. Después de percatarnos de un desgaste no uniforme en los cojinetes nos dimos cuenta que el problema era un desbalance en el disco de la mezcladora. Realizamos el procedimiento de balanceo en 2 planos y obtuvimos los siguientes resultados utilizando un peso de prueba de 2 oz. El objetivo de este análisis es encontrar la magnitud y la posición angular del peso de balance requerido
Se realizo el balanceo de dos planos tomando de referencia un punto y agregando un peso de prueba. LOS RESULTADOS SON LOS SIGUIENTES : Cojinete A Cojinete B 5 4 100º 180º 6. 5 4. 5 120º 140º 6 7 90º 60º
Los datos obtenidos del análisis del desbalance en ambos cojinetes los ponemos en forma polar para sustituirlos en la formulas cabe mencionar que estos mismos datos se tiene que estar convirtiendo de polar a rectangular y viceversa según la operación a realizar.
Desbalance en el lado izquierdo Con las amplitudes obtenidas en la diapositiva pasadas podemos sacar el desbalance UL o UR de cada lado empleando las formulas mostradas.
Desbalance en el lado derecho Para encontrar el balance y anular dichas fuerzas hay que aplicar las misma fuerza pero en sentido contrario En el caso del Angulo de ubicación solamente les agregamos 360 grados para obtener uno contrario a este
