Análisis de Proceso Obtención de metanol Producción de metanol por reformación al vapor y oxidación parcial del gas natural

Reacciones involucradas:

DFP OBTENCIÓN DE METANOL

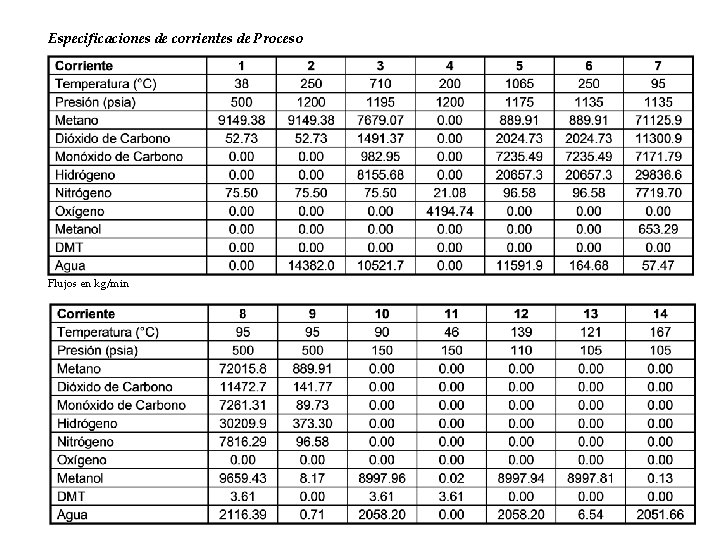

Especificaciones de corrientes de Proceso Flujos en kg/min

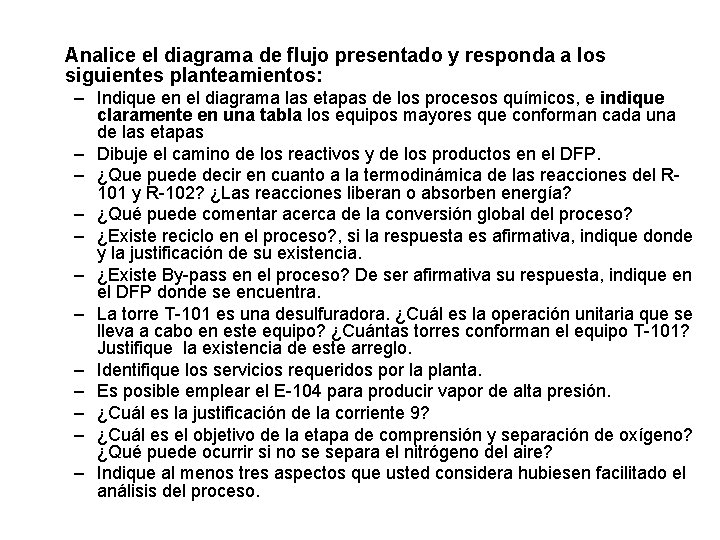

Analice el diagrama de flujo presentado y responda a los siguientes planteamientos: – Indique en el diagrama las etapas de los procesos químicos, e indique claramente en una tabla los equipos mayores que conforman cada una de las etapas – Dibuje el camino de los reactivos y de los productos en el DFP. – ¿Que puede decir en cuanto a la termodinámica de las reacciones del R 101 y R-102? ¿Las reacciones liberan o absorben energía? – ¿Qué puede comentar acerca de la conversión global del proceso? – ¿Existe reciclo en el proceso? , si la respuesta es afirmativa, indique donde y la justificación de su existencia. – ¿Existe By-pass en el proceso? De ser afirmativa su respuesta, indique en el DFP donde se encuentra. – La torre T-101 es una desulfuradora. ¿Cuál es la operación unitaria que se lleva a cabo en este equipo? ¿Cuántas torres conforman el equipo T-101? Justifique la existencia de este arreglo. – Identifique los servicios requeridos por la planta. – Es posible emplear el E-104 para producir vapor de alta presión. – ¿Cuál es la justificación de la corriente 9? – ¿Cuál es el objetivo de la etapa de comprensión y separación de oxígeno? ¿Qué puede ocurrir si no se separa el nitrógeno del aire? – Indique al menos tres aspectos que usted considera hubiesen facilitado el análisis del proceso.

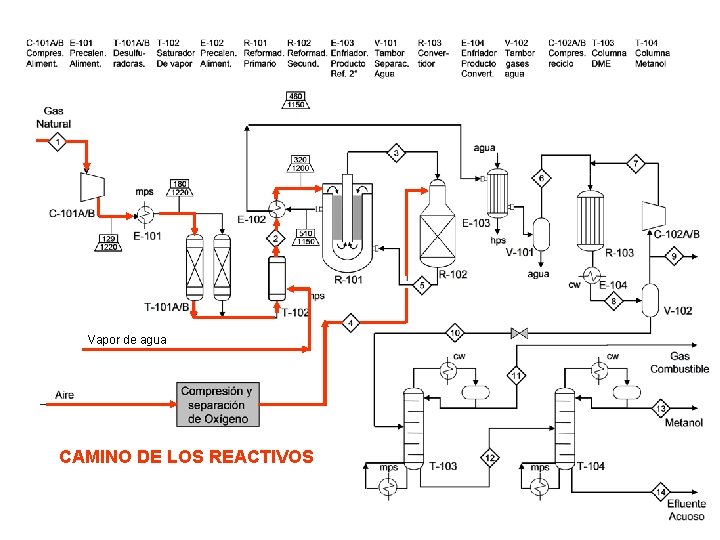

Vapor de agua CAMINO DE LOS REACTIVOS

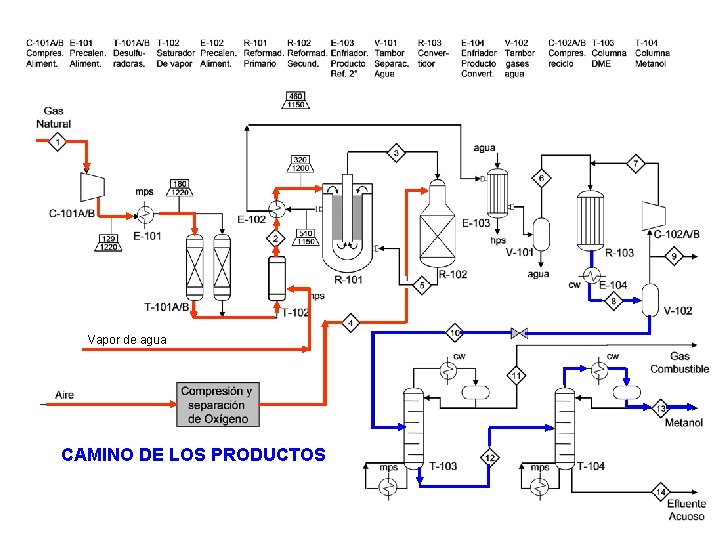

Vapor de agua CAMINO DE LOS PRODUCTOS

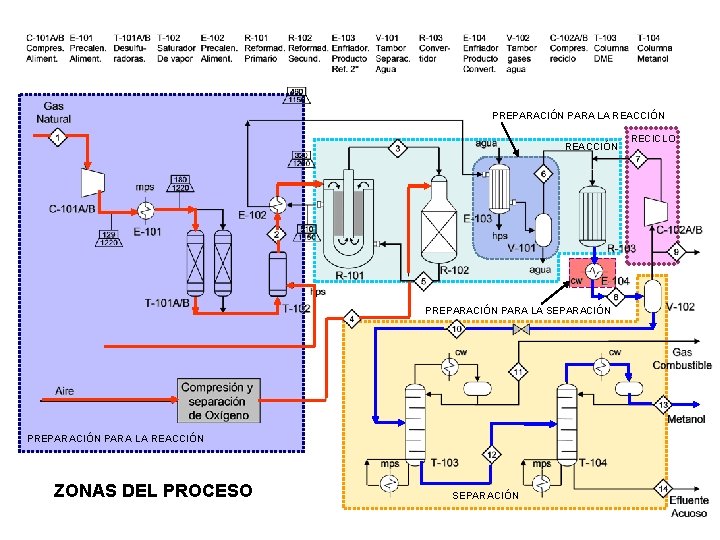

PREPARACIÓN PARA LA REACCIÓN PREPARACIÓN PARA LA SEPARACIÓN PREPARACIÓN PARA LA REACCIÓN ZONAS DEL PROCESO SEPARACIÓN RECICLO

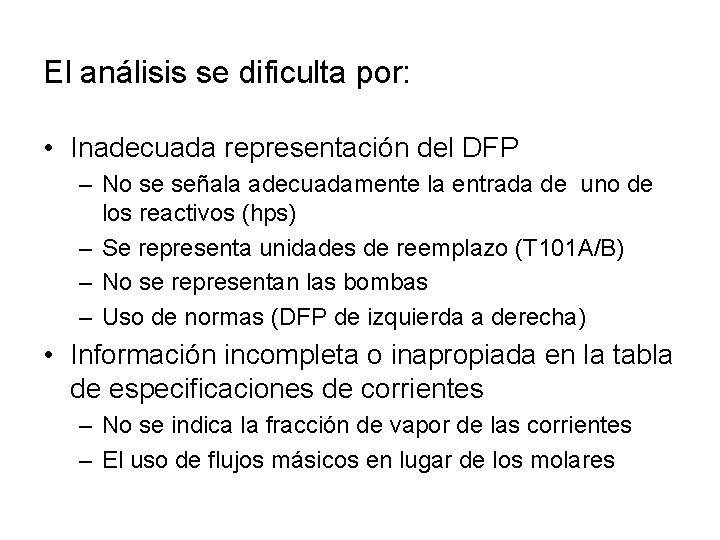

El análisis se dificulta por: • Inadecuada representación del DFP – No se señala adecuadamente la entrada de uno de los reactivos (hps) – Se representa unidades de reemplazo (T 101 A/B) – No se representan las bombas – Uso de normas (DFP de izquierda a derecha) • Información incompleta o inapropiada en la tabla de especificaciones de corrientes – No se indica la fracción de vapor de las corrientes – El uso de flujos másicos en lugar de los molares
