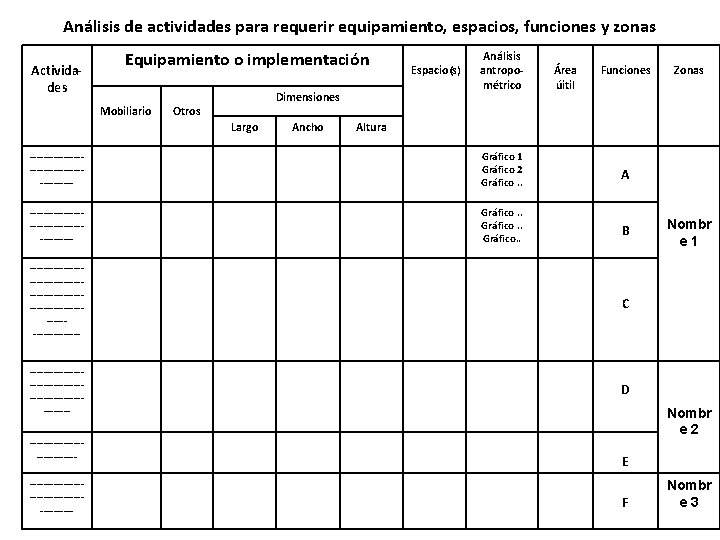

Análisis de actividades para requerir equipamiento, espacios, funciones y zonas Actividades Equipamiento o implementación Mobiliario Dimensiones Otros Largo Ancho Espacio(s) Análisis antropométrico Área úitil Funciones Altura -------------------- Gráfico 1 Gráfico 2 Gráfico. . A -------------------- Gráfico. . B ---------------------------------------- C --------------------------- D --------------------------------- Zonas Nombr e 1 Nombr e 2 E F Nombr e 3

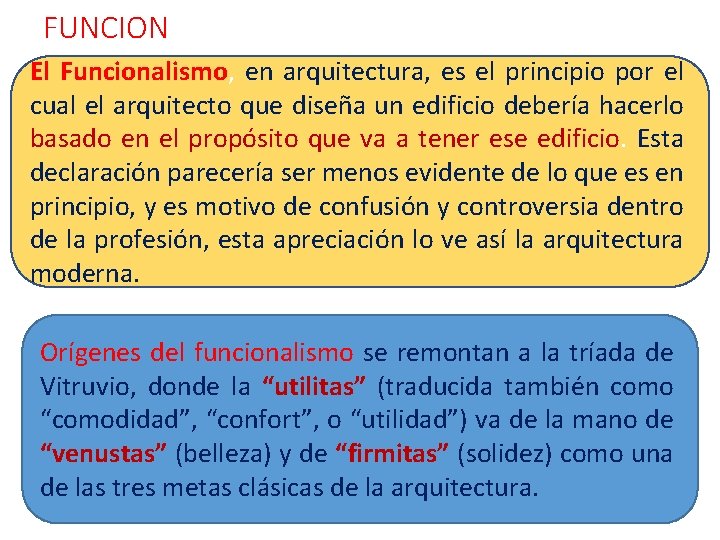

FUNCION El Funcionalismo, en arquitectura, es el principio por el cual el arquitecto que diseña un edificio debería hacerlo basado en el propósito que va a tener ese edificio. Esta declaración parecería ser menos evidente de lo que es en principio, y es motivo de confusión y controversia dentro de la profesión, esta apreciación lo ve así la arquitectura moderna. Orígenes del funcionalismo se remontan a la tríada de Vitruvio, donde la “utilitas” (traducida también como “comodidad”, “confort”, o “utilidad”) va de la mano de “venustas” (belleza) y de “firmitas” (solidez) como una de las tres metas clásicas de la arquitectura.

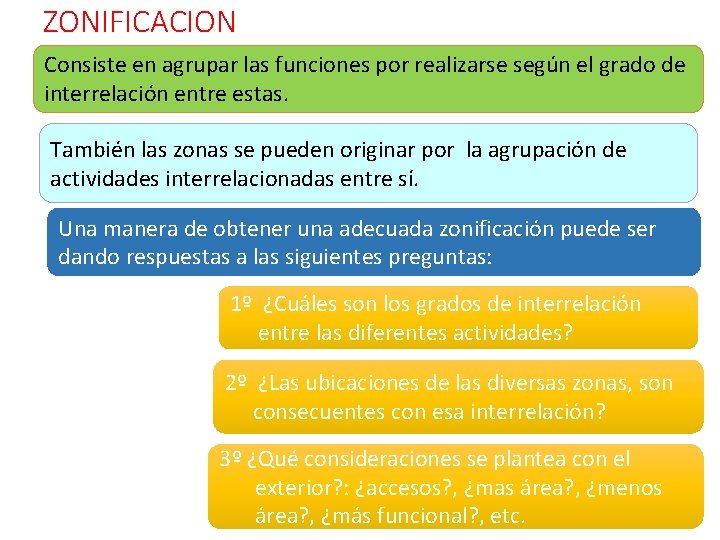

ZONIFICACION Consiste en agrupar las funciones por realizarse según el grado de interrelación entre estas. También las zonas se pueden originar por la agrupación de actividades interrelacionadas entre sí. Una manera de obtener una adecuada zonificación puede ser dando respuestas a las siguientes preguntas: 1º ¿Cuáles son los grados de interrelación entre las diferentes actividades? 2º ¿Las ubicaciones de las diversas zonas, son consecuentes con esa interrelación? 3º ¿Qué consideraciones se plantea con el exterior? : ¿accesos? , ¿mas área? , ¿menos área? , ¿más funcional? , etc.

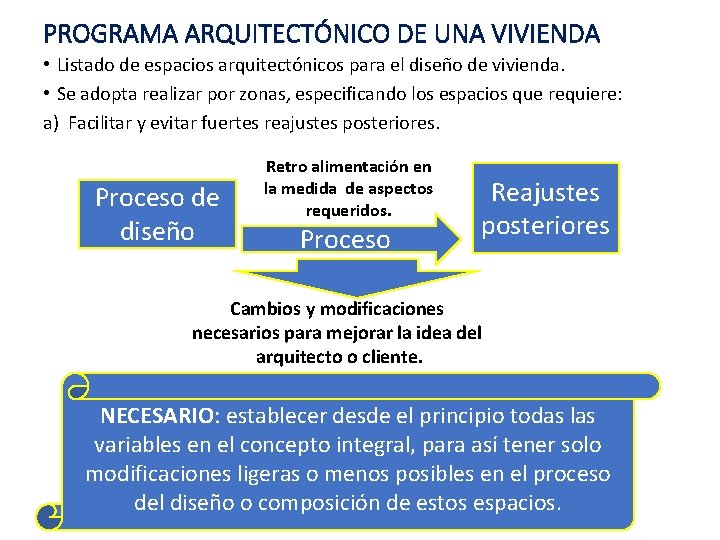

PROGRAMA ARQUITECTÓNICO DE UNA VIVIENDA • Listado de espacios arquitectónicos para el diseño de vivienda. • Se adopta realizar por zonas, especificando los espacios que requiere: a) Facilitar y evitar fuertes reajustes posteriores. Proceso de diseño Retro alimentación en la medida de aspectos requeridos. Proceso Reajustes posteriores Cambios y modificaciones necesarios para mejorar la idea del arquitecto o cliente. NECESARIO: establecer desde el principio todas las variables en el concepto integral, para así tener solo modificaciones ligeras o menos posibles en el proceso del diseño o composición de estos espacios.

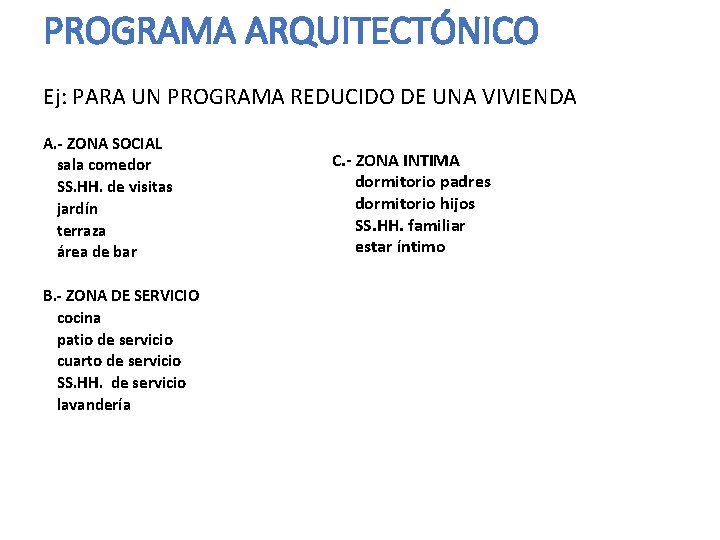

PROGRAMA ARQUITECTÓNICO Ej: PARA UN PROGRAMA REDUCIDO DE UNA VIVIENDA A. - ZONA SOCIAL sala comedor SS. HH. de visitas jardín terraza área de bar B. - ZONA DE SERVICIO cocina patio de servicio cuarto de servicio SS. HH. de servicio lavandería C. - ZONA INTIMA dormitorio padres dormitorio hijos SS. HH. familiar estar íntimo

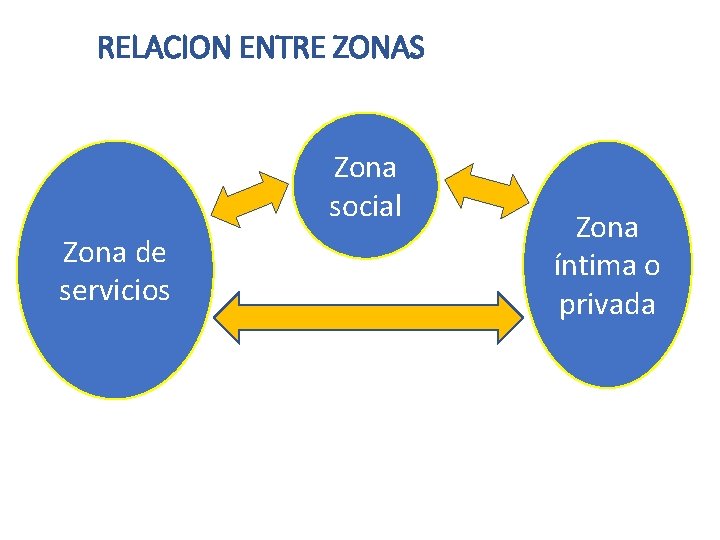

RELACION ENTRE ZONAS Zona social Zona de servicios Zona íntima o privada

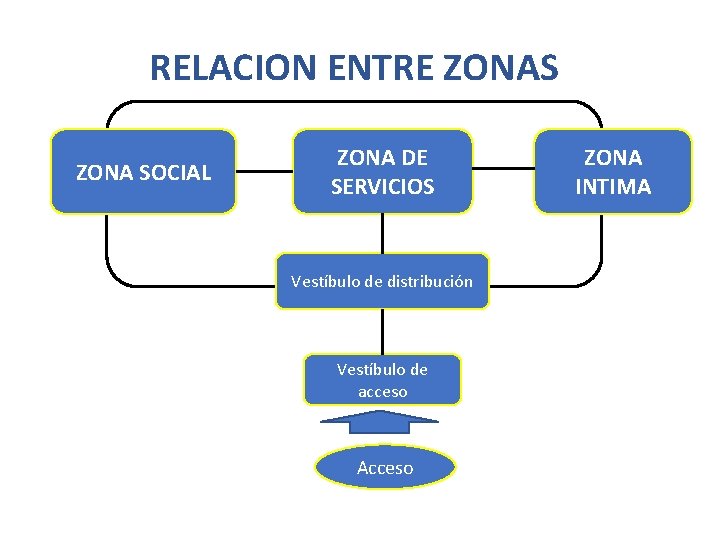

RELACION ENTRE ZONAS ZONA SOCIAL ZONA DE SERVICIOS Vestíbulo de distribución Vestíbulo de acceso Acceso ZONA INTIMA

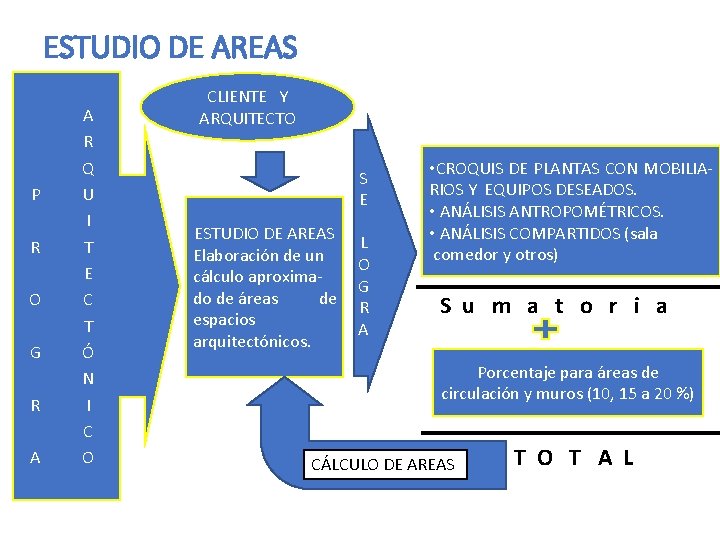

ESTUDIO DE AREAS P R O G R A M A R Q U I T E C T Ó N I C O CLIENTE Y ARQUITECTO S E ESTUDIO DE AREAS Elaboración de un cálculo aproximado de áreas de espacios arquitectónicos. L O G R A • CROQUIS DE PLANTAS CON MOBILIARIOS Y EQUIPOS DESEADOS. • ANÁLISIS ANTROPOMÉTRICOS. • ANÁLISIS COMPARTIDOS (sala comedor y otros) S u m a t o r i a Porcentaje para áreas de circulación y muros (10, 15 a 20 %) CÁLCULO DE AREAS T O T A L

DIAGRAMAS DE INTER-RELACION P R O G R A M A A R Q U I T ELABORAR E C T Ó N I C O I N T E R R E L A C I Ó N D E E S P A C I O S D I A G R A M A E I N T E R R E D L A C I Ó N GERARQUIZANDO LA RELACIÓN ENTRE UN ESPACIO Y OTRO

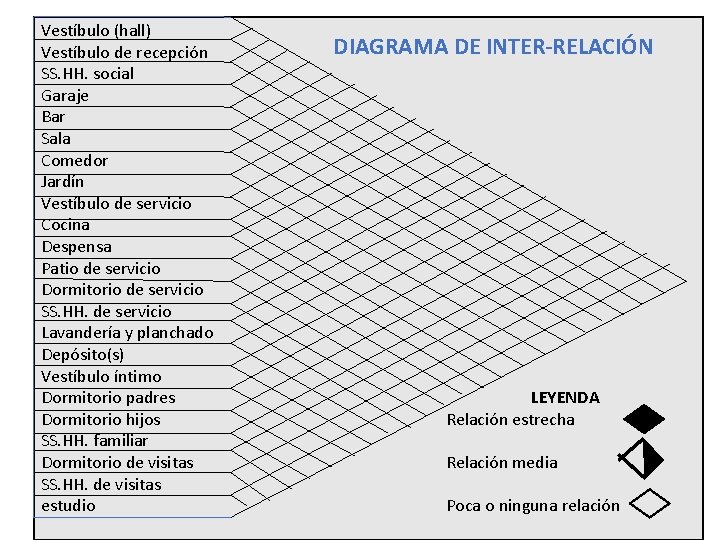

Vestíbulo (hall) Vestíbulo de recepción SS. HH. social Garaje Bar Sala Comedor Jardín Vestíbulo de servicio Cocina Despensa Patio de servicio Dormitorio de servicio SS. HH. de servicio Lavandería y planchado Depósito(s) Vestíbulo íntimo Dormitorio padres Dormitorio hijos SS. HH. familiar Dormitorio de visitas SS. HH. de visitas estudio DIAGRAMA DE INTER-RELACIÓN LEYENDA Relación estrecha Relación media Poca o ninguna relación

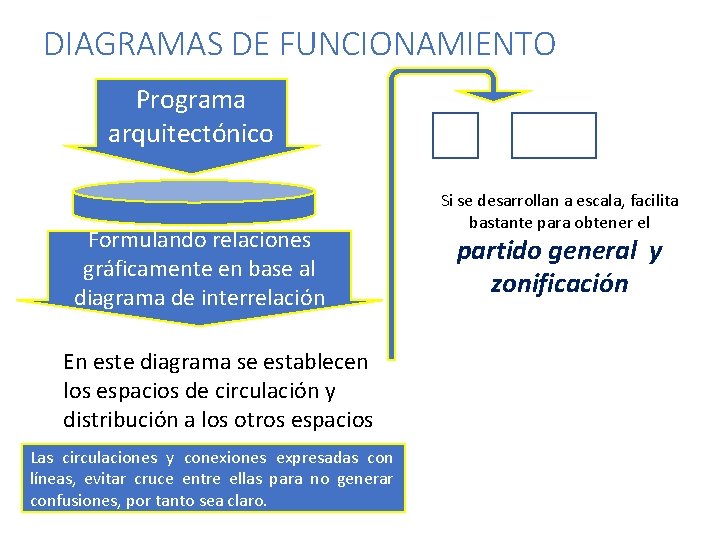

DIAGRAMAS DE FUNCIONAMIENTO Programa arquitectónico Formulando relaciones gráficamente en base al diagrama de interrelación En este diagrama se establecen los espacios de circulación y distribución a los otros espacios Las circulaciones y conexiones expresadas con líneas, evitar cruce entre ellas para no generar confusiones, por tanto sea claro. Si se desarrollan a escala, facilita bastante para obtener el partido general y zonificación
