Anàlisi d’una obra d’art ARQUITECTURA

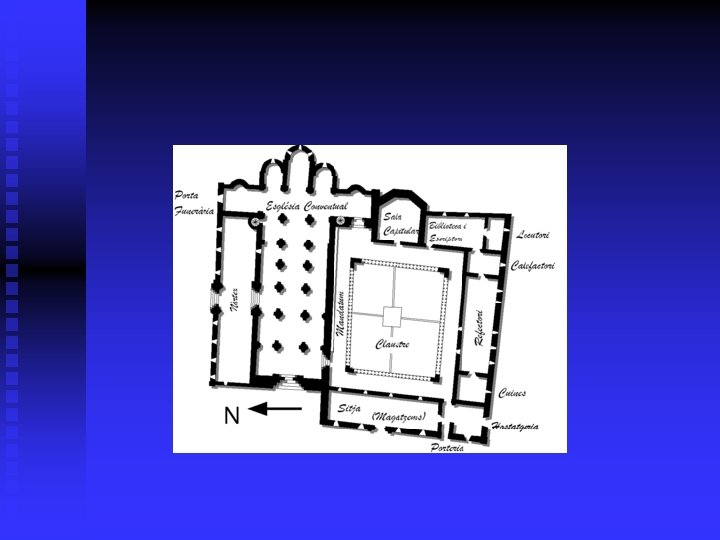

GUIÓ D’ANÀLISI n n n Catalogació. Documentació u Nom u Autor u Cronologia, datació u Estil (esment) u Tipologia (civil, religiosa. . . ) u Dimensions, Materials u Localització Anàlisi formal o estilístic u Descripció (general) t Materials constructius. Aparell t Sistema constructiu (volta, allindat, nous sistemes. . . ) u Planta --->> organització espai interior. Anàlisi del volum i l’espai u Elements constructius : Elements de suport Elements suportats u Elements decoratius (materials, naturalesa, tema, localització. . . ) u Anàlisi valors formals: proporció, simetria, contrast, equilibri, ritme. . . u Estil (característiques generals) Interpretació u Funció (concreta / simbòlica) u Circumstàncies concretes de la seva realització: qui l’encarrega/ a qui s’adreça u Relació amb el context històric u Relació amb el context artístico - cultural u Antecedents / Originalitat. Tradició i innovació. Influència posterior u Informació sobre l’autor i el lloc que ocupa dintre de la seva producció (i de la història de l’art en general). Valoració crítica
Aparell regular n n n Amb maons, tova o carreus Gran robustesa i aspecte de “ben acabada” Destaca a l’època clàssica o renaixentista ______ Aparell Isòdom Aparell pseudoisòdom
Aparell irregular n n Ciclopi Paredat
Sistemes constructius n Def. Les diferents formes de bastir l’estructura d’un edifici, els seus suports i cobertes. . . I la forma de combinar-los. a. Allindat / arquitravat Volta Nous sistemes b. c.
ELEMENTS DE SUPORT a) b) Els murs Els pilars i les columnes
a) Els murs n Aspecte important: L’aparell Manera com estan col·locats o aparellats elements o materials que formen el mur.
Tipus d’aparell
Obertures integrades al mur n n n Element sostingut de forma generalment corba Format per dovelles encaixades de forma convergent La suma de pesos és una resultant oblícua que descansa sobre els suports o salmers
b. Els pilars i columnes n n Pilar: Element de suport vertical de secció quadrada o poligonal; també cruciforme, fascicul·lars. . . Pilastra. - pot tenir base i capitell
n Columna: Element de suport vertical de secció corba, generalment circular. - Essencialment mediterrànea - Estils clàssics: Dòric, jònic i corint
Elements d’una columna n Capitell n Fust n Base
Pilars i columnes. . . n Seccions d’un pilar n Elements d’una columna
Les mènsules

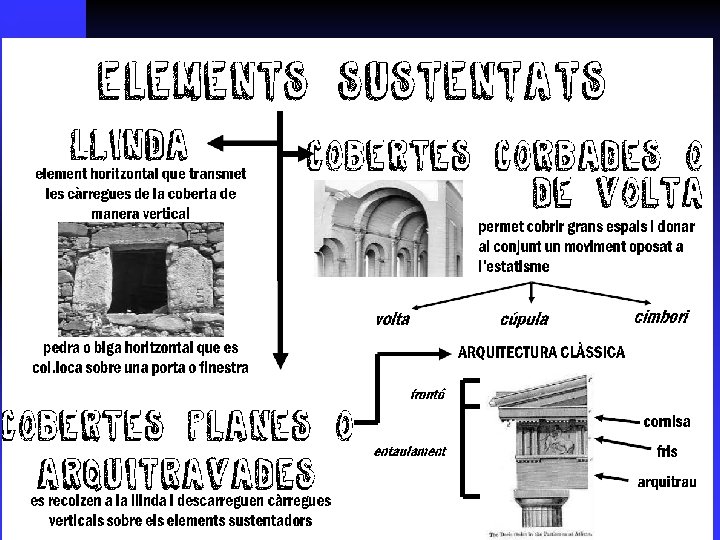

ELEMENTS SOSTINGUTS a) Allindat. Coberta arquitravada n Llinda: Elements sostinguts horitzontalment i construïts d’una sola peça.

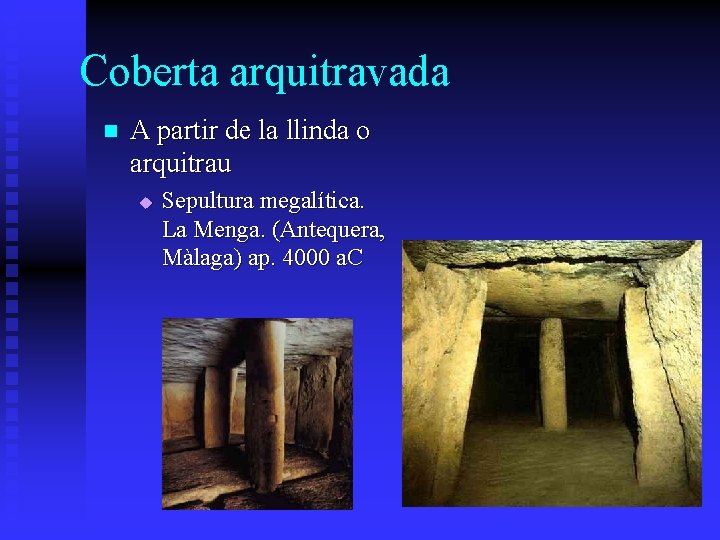

Coberta arquitravada n A partir de la llinda o arquitrau u Sepultura megalítica. La Menga. (Antequera, Màlaga) ap. 4000 a. C
Entaulament n n Entaulament a l’arquitectura clàssica: Conjunt d’elements que es troben sobre les columnes Arquitrau Fris cornisa
b. Cobertes a partir de l’arc: n b. 1) La volta: Resulta de la projecció imaginària d’un arc que segueix un moviment de translació, generalment recte n B. 2) La cúpula: Resulta de la projecció imaginària d’un arc que segueix un moviment de rotació sobre ell mateix

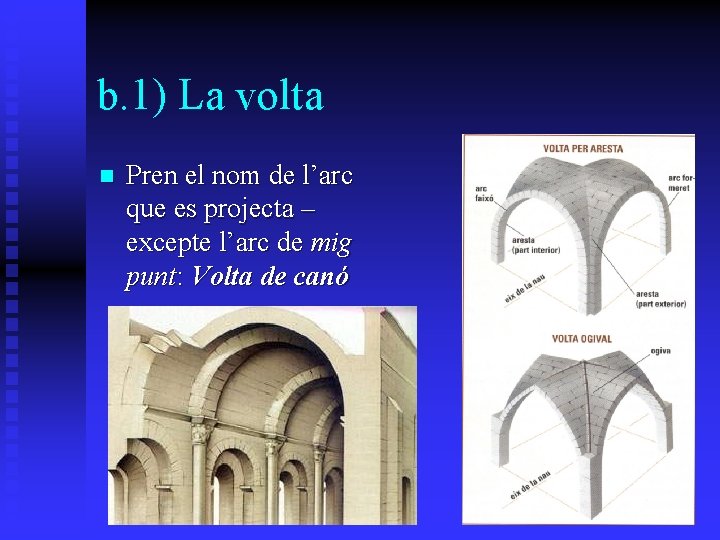

b. 1) La volta n Pren el nom de l’arc que es projecta – excepte l’arc de mig punt: Volta de canó

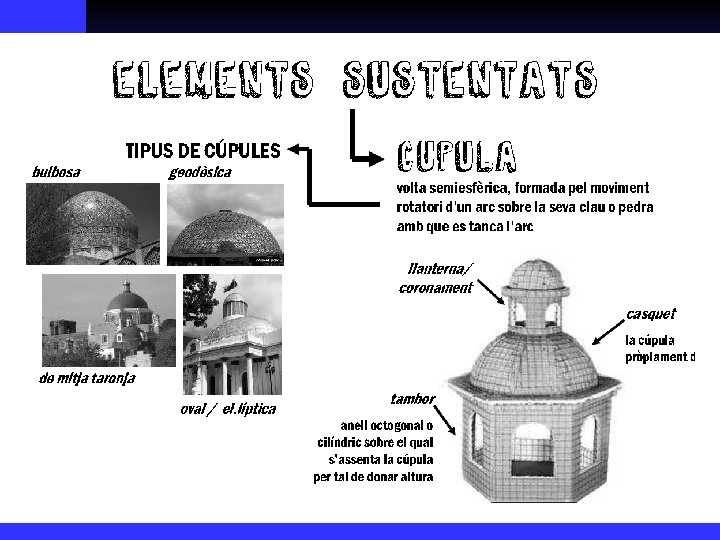

b. 2) La cúpula n n Coberta que resulta de la projecció imaginària d’un arc que segueix un moviment de rotació sobre ell mateix Pren el nom de l’arc – exepte mig punt: esfèrica o de mitja taronja

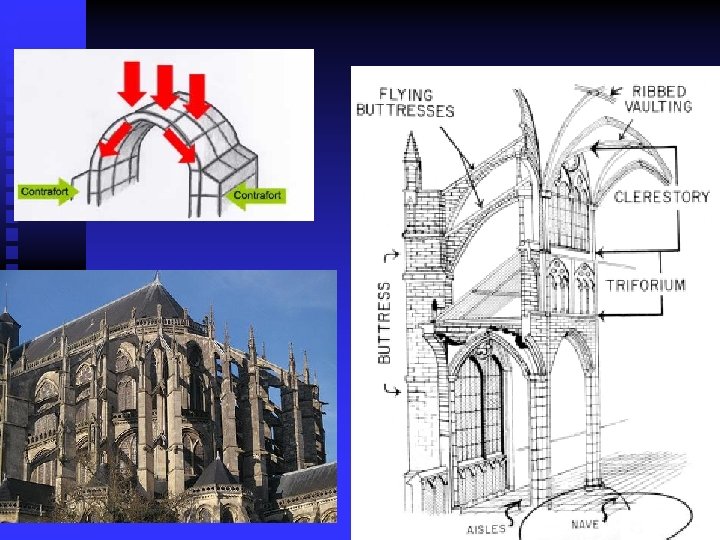

n Problemes tècnics: u Assentament sobre espai quadrat u Els pesos oblics
n I més exemples. .
Noves Cobertes n Òpera de Sidney (Austràlia) 1973

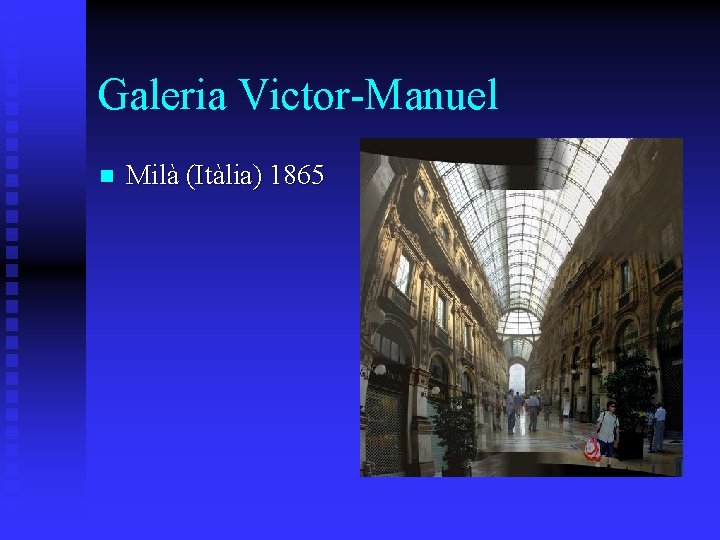

Galeria Victor-Manuel n Milà (Itàlia) 1865
Museu Guggenheim (Bilbao)
Galeria de les màquines n Exposició Universal de París (1889)
Panteó d’Agripa (Roma)
Karlskirche, Viena
