Anlise Crtica da Obra do Reservatrio de Amortecimento
Análise Crítica da Obra do Reservatório de Amortecimento (“Piscinão”) da Praça Niterói, Rio de Janeiro-RJ e Proposição de Soluções com Sustentabilidade Ambiental para o Controle das Inundações na Região Prof. Dr. Adacto Benedicto Ottoni Fernanda Cristina Coelho da Silva Maria Luíza de. Mattos Souza Oliveira Ottoni
Microdrenagem Definida como o sistema de condutos pluviais ou rede de condutos para captação do escoamento superficial em áreas de loteamento, vias públicas ou áreas urbanas. Etapas do dimensionamento de uma rede de águas pluviais: Subdivisão da área e traçado em função da bacia urbana e/ou topografia das áreas urbanizadas; Determinação das vazões que afluem à rede de condutos; Dimensionamento da rede de condutos.
Microdrenagem Funções do sistema de Microdrenagem: 1 Coletar águas de chuva no meio físico urbano 2 Evitar alagamentos 3 Oferecer segurança 4 Microdrenagem Reduzir danos Macrodrenagem
Macrodrenagem
Impactos da Urbanização • Crescimento de periferia e estabilização dos núcleos das cidades • Expansão irregular na periferia sobre as áreas de mananciais (fundos de vale) • Contaminação das fontes de abastecimento e degradação ambiental • Inundações Urbanas

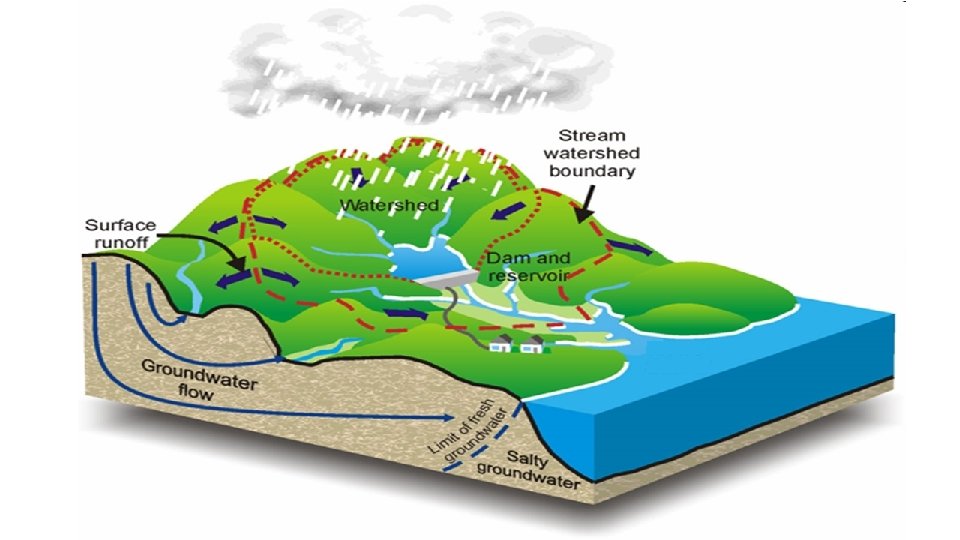

Impactos da Urbanização O desenvolvimento urbano modifica a cobertura vegetal, provocando vários efeitos que alteram os componentes do ciclo hidrológico natural. Com a urbanização, a cobertura da bacia é alterada para pavimentos impermeáveis e são introduzidos condutos para escoamento pluvial, gerando as seguintes modificações no referido ciclo: § Redução da infiltração no solo; § Aumento do escoamento superficial; § Redução do nível do lençol freático, reduzindo o escoamento subterrâneo; § Devido a substituição da cobertura natural ocorre uma redução da evapotranspiração das folhagens e do solo, já que a superfície urbana não retém
Inundações Urbanas As inundações em áreas urbanas resultam de dois processos, que podem ocorrer isoladamente ou de forma integrada: • áreas ribeirinhas: os rios geralmente possuem dois leitos: o leito menor, onde a água escoa na maior parte do tempo; e o leito maior, que é inundado em média a cada 2 anos. O impacto devido à inundação ocorre quando a população ocupa o leito maior do rio, ficando sujeita à enchentes; • devido à urbanização: ocupação do solo, com conseqüente impermeabilização das superfícies e implementação de rede de drenagem, faz com que aumentem a magnitude das inundações, bem como a sua freqüência. O desenvolvimento urbano pode também produzir obstruções ao escoamento como aterros, pontes, drenagens inadequadas, entupimentos
Medidas de Recuperação e Controle de Inundações São medidas de correção e /ou prevenção que visam minimizar os danos das inundações. Intensiva Medidas estruturais s Extensivas Medidas de controle: Medidas não estruturais
Medidas de Recuperação e Controle de Inundações As medidas estruturais são aquelas que apresentam a nova visão de convivência com as cheias urbanas, propondo a redução e o tratamento do escoamento superficial gerado pela urbanização. O papel das medidas estruturais é o de proporcionar soluções técnicas para a retenção, infiltração e abatimento do escoamento superficial. . Os sistemas de drenagem mal projetados acabam por acelerar o escoamento e conduzem rapidamente os volumes de escoamento aos grandes canais fluviais. As medidas estruturais visam retardar e reduzir o escoamento com a ajuda dos dispositivos de controle, canalizações bem dimensionadas e estruturas de retenção dos deflúvios.
Mapa de Localização da Praça Niterói
Problemas com Inundações na Praça Niterói e em toda a Região no seu Entorno
Problemas de Acúmulo de Lixo na Calha do Rio Joana O Rio Joana passa em frente à Praça Niterói
Lançamentos de Esgoto Bruto na Calha do Rio Joana O Rio Joana passa em frente à Praça Niterói
Problemas Ambientais na Bacia Hidrográfica do Rio Joana • Desmatamento e erosão do solo; • Ocupação desordenada do solo e favelização; • Deficiência no saneamento de esgotos; • Deficiência no saneamento de resíduos sólidos; • Impermeabilização crescente do solo urbano;
Solução da Prefeitura do Rio de Janeiro: “Piscinões”
Impactos Ambientais Negativos dos “Piscinões” de amortecimento de “Piscinões” = Reservatórios cheias • A colocação de grades para impedir a entrada do lixo nos Reservatórios de Amortecimento reduz a capacidade de escoamento hídrico, gerando uma grande perda de carga no escoamento fluvial, o que eleva o nível d’água do rio e faz com que toda a área no entorno da Praça Niterói seja inundada; • Nos Reservatórios de Amortecimento em São Paulo, que são a céu aberto, entra água das chuvas, lixo e esgotos e, após o bombeamento da água de volta para o rio, todo o material assoreado no Reservatório de Amortecimento é mais facilmente removido através de equipamentos (tratores tipo clamshell) para melhorar a eficácia da limpeza.
Efeito das Grades Efeito das grades retendo lixo e gerando perda de carga no escoamento hídrico
Limpeza facilitada nos Piscinões abertos em São Paulo
Impactos Ambientais Negativos dos “Piscinões” • Outro problema é a lâmina d’água remanescente que não é bombeada, podendo conter lixo e esgotos, e que fica acumulada no fundo do Reservatório de Amortecimento, com a possível geração de odores e proliferação de vetores animados, como mosquitos, o que corresponde a um risco real à saúde pública. Desta forma, após cada chuva intensa, deve ser feita a pronta retirada dos detritos que ficam no fundo e a secagem completa do reservatório de amortecimento. Essas medidas são fundamentais para garantir uma melhor operacionalidade do Reservatório de Amortecimento da Praça Niterói.

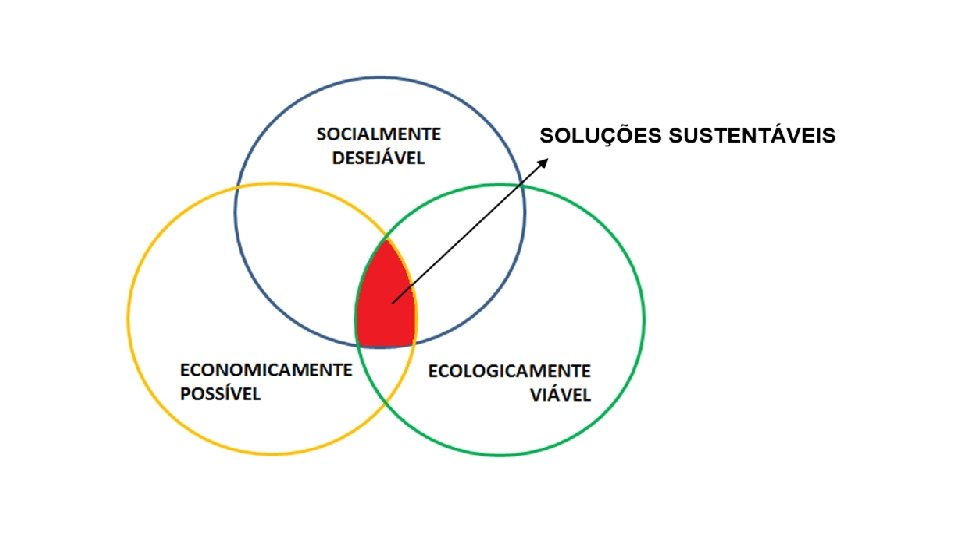

Solução Proposta GESTÃO COM SUSTENTABILIDADE AMBIENTAL DA BACIA HIDROGRÁFICA DO RIO JOANA • Medidas Não Estruturais: Educação Ambiental; Coleta Seletiva dos Resíduos Sólidos Urbanos, priorizando as áreas de favelas; controle do crescimento urbano e da ocupação desordenada do solo; recuperação das Áreas de Preservação Permanente (APPs), com revegetação da faixa marginal de proteção do rio Joana e seus afluentes e das áreas com inclinação superior a 45º; aumento da permeabilidade do solo urbano; incentivo à captação e reaproveitamento das águas de chuva de telhado;
Favelização das Encostas
Ocupação Ordenada e Recuperação das APP’s
Solução Proposta GESTÃO COM SUSTENTABILIDADE AMBIENTAL DA BACIA HIDROGRÁFICA DO RIO JOANA • Medidas Estruturais: - Construção de pequenas e médias barragens de cheia nos trechos médio e superior do rio Joana e seus afluentes; - Intercepção de valões de esgotos de um lado e outro do rio Joana e seus afluentes, aonde não existe rede coletora pelo Sistema Separador Absoluto; - Construção de Bacias de Detenção para o controle dos escoamentos superficiais de encosta na área urbana;
Layout de uma Barragem de Cheia
OBRIGADO ! PROF. DR. ADACTO OTTONI Departamento de Engenharia Sanitária e do Meio Ambiente UERJ E-Mail: adactoottoni@gmail. com FERNANDA CRISTINA MATTOS E-Mail: fe_coelho 82@yahoo. com. br
