ANGIOGRAFIA vs IVUS DUE ANTONIO CLEMENTE GARCIA DUE
- Slides: 32
ANGIOGRAFIA vs IVUS DUE. ANTONIO CLEMENTE GARCIA DUE. ELENA GARCIA TERUEL. DUE. ALFONSO VELASCO ALVAREZ DR. JOSE DOMINGO CASCON PEREZ DR. LUCIANO CONSUEGRA SANCHEZ DR. FRANCISCO PICO ARACIL HOSPITAL UNIVERSITARIO SANTA MARIA DEL ROSELL TEAM – MADRID 2009
Como funciona el IVUS? � El transductor emite señales de alta frecuencia � Las ondas sonoras son reflejadas por estructuras de distintas densidades al transductor � El procesador muestra un corte transversal de la imagen basado en la intensidad de las sondas reflejadas. (cantidad de sonido retornado)
Proceso de formación de la imagen de ultrasonido Ondas sonoras de alta frecuencia se reflejan en los tejidos y vuelven al transductor El sistema procesa la señal
Existen dos modelos de transductor disponibles: Mecánico y Electrónico Mecanico: Un solo elemento que gira Electrónico: 64 elementos situados alrededor del catéter.
Tecnología electrónica • Luz central para la guía • No hay parte móviles • No hay eje central rotatorio • El diseño coaxial mejora la navegabilidad del catéter
Angiografía vs IVUS • La angiografía sola puede ser insuficiente. • No puede ver el interior del vaso • Ofrece una imagen en dos dimensiones de una estructura tridimensional • Numerosos estudios apoyan la utilización del IVUS
Limitaciones de la angiografía • La angiografía puede infravalorar el grado de estenosis
Tres capas: vaso normal Adventicia Media Intima Luz del vaso Ring-down - “Ruido” Catéter
Tres capas en un vaso enfermo Placa- eco-lucida Adventicia – Eco-densa Media Intima engrosada - Ecolucida Luz – Sin eco
Mediciones � Area del vaso – medir el área dentro de la adventicia (trazar rodeando la intima) � Diámetro del vaso - medir de adventicia a adventicia

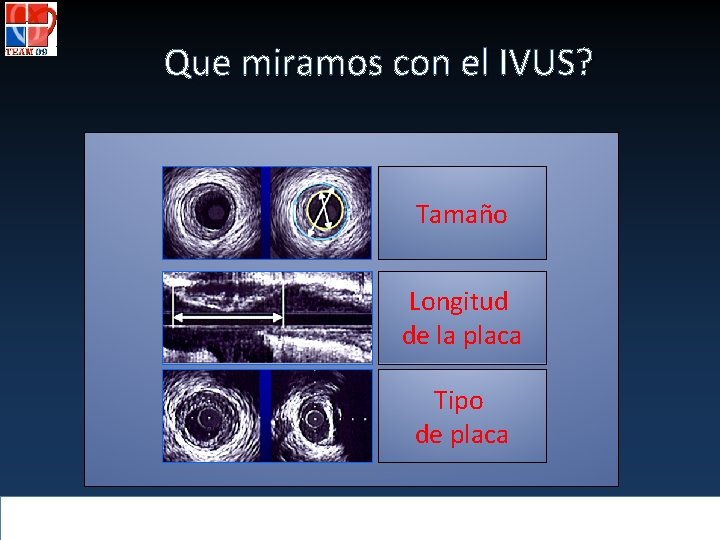

Que miramos con el IVUS? Tamaño Longitud de la placa Tipo de placa
Caracterización de la lesión � � � Fibro grasa › Ecolúcida � Gris suave a gris Fibrosa › Ecogénica � Gris claro a blanco Calcificada › Altamente ecogénica, � Blanca con sombra acústica Fibro grasa Fibrosa Calcificada
Trombo
Stent
Tronco ostial
Tronco ostial (IVUS)
Lesión moderada en la D. A. media
Lesión D. A. por I. V. U. S.
I. V. U. S. ELECTRONICO • CROMA-FLOW • HISTOLOGÍA VIRTUAL.
Croma-Flow
Stent – buena aposición y expansión
Aposición incompleta
Caracterización del tejido por IVUS
NO SÓLO EL TAMAÑO n ó i c si e!!! o mp rtant o c La impo es
Histología Virtual
Volcano Histología Virtual IVUS Fibroso Necrotico Fibro graso Calcio
Placa necrótica
Fibroso / Fibro-graso

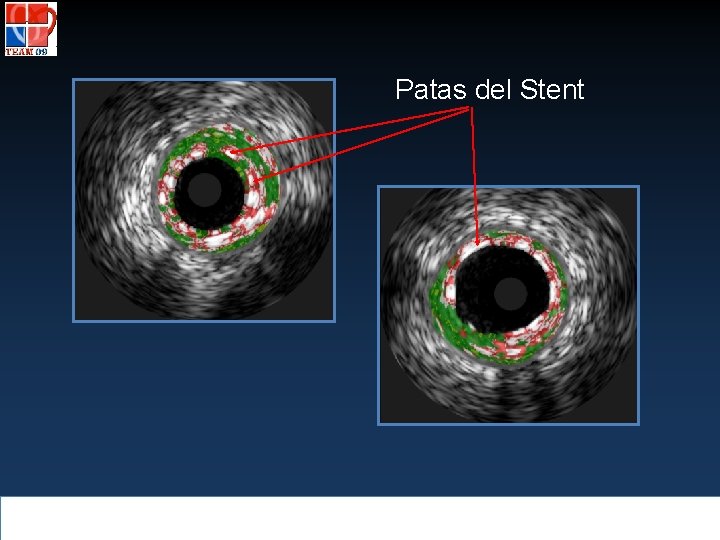

Patas del Stent
Conclusiones � La angiografía por si sola no es suficiente: › Es una imagen de un vaso en dos dimensiones cuando este tiene tres. › Esta limitada por el ángulo utilizado para obtener la imagen del vaso. › No hay modo de determinar la extensión de la placa ni su morfología.
Conclusiones � El IVUS es una herramienta que ha probado su eficacia para determinar: › › › Tamaño del vaso Longitud del vaso Morfología de la placa Estrategias pre y post intervención Optimizar la colocación de stents
Muchas gracias Cartagena
