ANDON RF je přenosový a řídící systém zabezpečující plynulý přenos informací o požadavcích na doplňování materiálů nutných pro plynulou výrobu na výrobních linkách AVO Soft s. r. o. , Pardubice 1

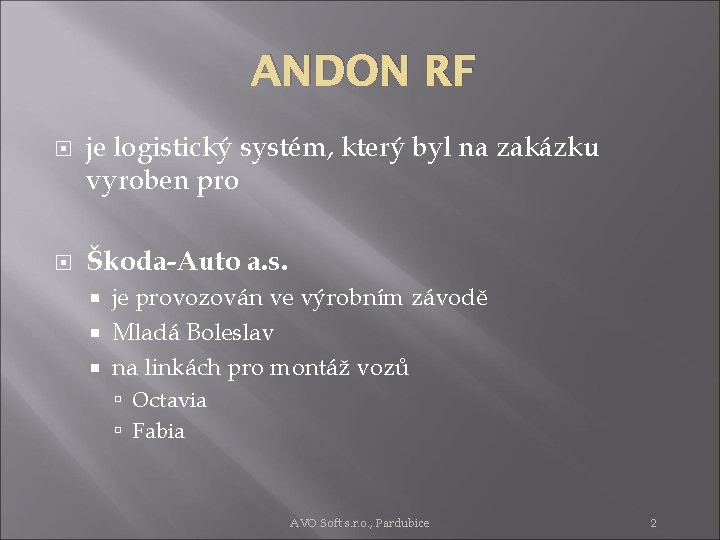

ANDON RF je logistický systém, který byl na zakázku vyroben pro Škoda-Auto a. s. je provozován ve výrobním závodě Mladá Boleslav na linkách pro montáž vozů Octavia Fabia AVO Soft s. r. o. , Pardubice 2
ANDON RF - určení registruje požadavek na doplnění materiálu na výrobní lince předá požadavek do skladu registruje okamžik vyskladnění registruje okamžik dovezení na místo určení vizuální a akustická indikace na lince ve skladu všechny informace předává k zápisu do SQL databáze AVO Soft s. r. o. , Pardubice 3
ANDON RF - požadavky zabezpečit spolehlivý rychle a jednoduše rekonfigurovatelný informační a komunikační subsystém který dokáže provést sběr požadavků přenést je na místo určení a nazpět přenést informace o postupu realizace těchto požadavků předat všechny informace k zápisu do SQL databáze AVO Soft s. r. o. , Pardubice 4
ANDON RF - nahrazuje předchozí systém ANDON, jehož komunikační cesty byly metalické (kabeláž) a který měl, z hlediska rekonfigurace, následující nevýhody pracná změna konfigurace finančně náročné časově náročné nutnost realizace dodavatelem systému AVO Soft s. r. o. , Pardubice 5
ANDON RF - nabízí modularitu komunikační cesty ke sběrným mikropočítačům jsou bezdrátové (radiomodemy) s velkým dosahem velké průmyslové závody až celé městské aglomerace dobrou prostupností v celokovových průmyslových halách dobou odolností proti rušení např. ve slévárně či svařovně umožňují komunikovat i s pohyblivými objekty typicky ekonory koncové prvky jsou se sběrným mikropočítačem spojeny jediným kablíkem – sériová adresní sběrnice CAN snadná, časově nenáročná rekonfigurace na všech úrovních kterou si může kdykoli provést sám uživatel AVO Soft s. r. o. , Pardubice 6
ANDON RF – technologické řešení Jedná se o univerzální bezobslužný automat , který pracuje podle stavového diagramu zabezpečuje bezdrátový obousměrný přenos informací mezi řídícím PC a sběrnými mikropočítači stacionárními i pohyblivými koncová zařízení (vybavená mikropočítači) jsou ke sběrnému mikropočítači připojena pomocí sběrnice CAN AVO Soft s. r. o. , Pardubice 7
ANDON RF – řídící program ANDON RF je realizován jako bezobslužný automat napsaný a pracující na platformě MS. NET schopný pracovat i na Linuxu na platformě Mono AVO Soft s. r. o. , Pardubice 8
ANDON RF – poznámka platforma Mono je projekt vedený firmou Novell. jeho cílem je vytvořit sadu nástrojů kompatibilních s prostředím. NET k těmto nástrojům patří i C# a Common Language Runtime Mono může běžet na počítačích s OS Linux Free. BSD UNIX Mac OS X Solaris Microsoft Windows AVO Soft s. r. o. , Pardubice 9
ANDON RF – diagnostickáčást ANDON RF je vybaven rozsáhlým diagnostickým podsystémem schopným zjišťovat informace v rámci celého systému včetně koncových zařízení AVO Soft s. r. o. , Pardubice 10
ANDON RF – diagnostickáčást ukázka AVO Soft s. r. o. , Pardubice 11
ANDON RF – diagnostickáčást ukázka AVO Soft s. r. o. , Pardubice 12
ANDON RF – diagnostickáčást ukázka AVO Soft s. r. o. , Pardubice 13
ANDON RF – vysílací stanice vysílací/přijímací stanice zabezpečuje transparentní přenosy je modulární dodává se v různých modifikacích je lehce přemístitelná vyžaduje pouze přívod 230 Vac pracuje na přidělených kmitočtech v pásmech a provedeních 160 MHz 400 MHz s výkony do 5 W s dosahy – podle vysílacího výkonu a antény od průmyslových hal přes areál velkého závodu až po městskou aglomeraci – realizována dodávka pro město Kladno AVO Soft s. r. o. , Pardubice 14
ANDON RF – vysílací stanice – ukázka provedení AVO Soft s. r. o. , Pardubice 15
ANDON RF – vysílací stanice – pohled na celek AVO Soft s. r. o. , Pardubice 16
ANDON RF – sběrné mikropočítače Sběrné mikropočítače představují samostatnou logickou jednotku zabezpečující řízení podřízených koncových zařízení sběr dat od koncových zařízení komunikaci s nadřízeným systémem v případě výpadku spojení automaticky přechází do autonomního režimu práce mikropočítače jsou adresovatelné pracují s adresní sériovou sběrnicí CAN jejich činnost je programovatelná typicky pracují podle stavového diagramu AVO Soft s. r. o. , Pardubice 17
ANDON RF – sběrné mikropočítače - provedení AVO Soft s. r. o. , Pardubice 18
ANDON RF – koncová zařízení Jako koncové zařízení lze do systému ANDON RF připojit libovolné koncové zařízení s rozhraním CAN včetně inteligentních zařízení typická zařízení přivolávací tlačítko snímač čárového kódu akustická siréna světelný maják sdružená tlačítka tahové spínače AVO Soft s. r. o. , Pardubice 19
ANDON RF – koncová zařízení – přivolávací tlačítko AVO Soft s. r. o. , Pardubice 20
ANDON RF – koncová zařízení – snímač čárového kódu AVO Soft s. r. o. , Pardubice 21
ANDON RF – koncová zařízení – světelný maják AVO Soft s. r. o. , Pardubice 22
ANDON RF – koncová zařízení – akustická siréna AVO Soft s. r. o. , Pardubice 23
ANDON RF – sběrnice CAN Sběrnice CAN byla vyvinuta v 80. letech dvacátého století firmou Robert Bosch pro použití v automobilech. Podobně se pracovalo po celém světě na dalších automobilových sběrnicích, např. firma VW spolu s firmou Telefunken pracovala na sběrnici ABUS, od které však VW upustilo a převzalo již v té době silně se prosazující sběrnici CAN. I když byla sběrnice CAN navržena pro automobilový průmysl, začala se hned od začátku prosazovat pro své dobré vlastnosti i v průmyslových aplikacích - v komunikaci řídících systémů, čidel apod. Vzniklo sdružení Ci. A (Can in Automation), které pro průmyslové aplikace zavedlo standardizaci vyšších vrstev komunikačního protokolu - CAL (CAN Application Layer), CANopen, Device. Net, ale i např. zapojení konektorů. Standard vyšších vrstev protokolu pro automobilové aplikace vznikl později po průmyslových standardech, byl nazván OSEK (z němčiny Offene Systeme und deren Schnittstellen fur die Elektronik im Kraftfahrzeuge). První nasazení sběrnice CAN v automobilech proběhlo v roce 1991 v Mercedesu Benz třídy S. První nasazení sběrnice CAN ve VW a ŠKODA AUTO bylo v roce 1996 v komfortním systému u vozů Passat a Octavia. AVO Soft s. r. o. , Pardubice 24
ANDON RF – posilové zdroje sběrnice CAN Sběrnice CAN je schopna překonat poměrně velké vzdálenosti (1500 m) připojit větší množství koncových zařízení (100) Proto je někdy nutné (při využití maximálních možností) na sběrnici kompenzovat úbytky napájecího napětí. to se provádí pomocí posilových zdrojů. AVO Soft s. r. o. , Pardubice 25
ANDON RF – posilové zdroje sběrnice CAN posilový zdroj je obyčejný zdroj připojitelný na libovolné místo sběrnice CAN jako kterékoli koncové zařízení AVO Soft s. r. o. , Pardubice 26
