Anatomía Radiológica del TÓRAX

CONTIENE Caja Torácica CONTENIDO • Pulmones • Pleura • Mediastino

TECNICAS DE EXPLORACIÓN • RADIOGRAFÍA • TOMOGRAFÌA • RESONANCIA ULTRASONIDO

POSTERO-ANTERIOR LATERAL RADIOGRAFÍA DE TORAX

APLICACIONES 1. Para estudiar los pulmones, el corazón y la pared torácica. 2. Para diagnosticar o hacer sospechar de neumonía, insuficiencia cardíaca, enfisema, cáncer pulmonar y otras enfermedades. 3. Las personas con enfermedades conocidas o sospechadas como insuficiencia cardíaca congestiva o cáncer para ver cómo responden al tratamiento, o para determinar qué cambios hay que hacer en el tratamiento.

CALIDAD DE LA TÉCNICA 1. PENETRACIÓN. 2. CENTRADO. 3. CONTRASTE. 4. DEFINICIÓN 5. INSPIRACIÓN.

PROYECCIONES BÁSICAS 1. POSTERO-ANTERIOR. 2. LATERAL

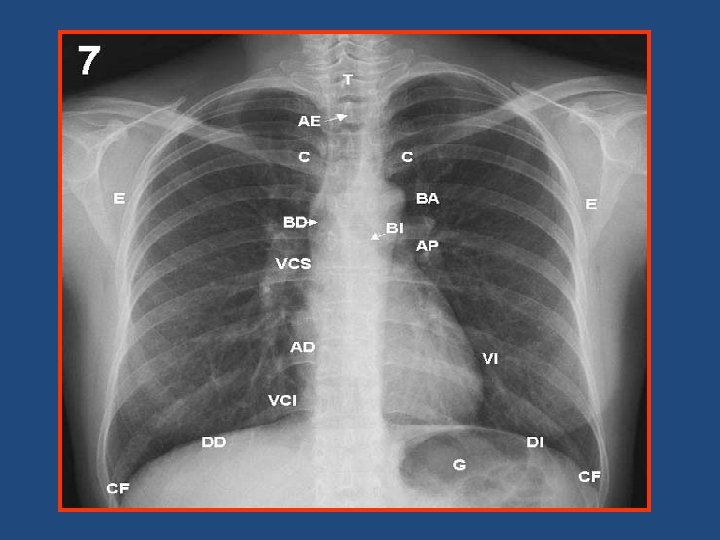

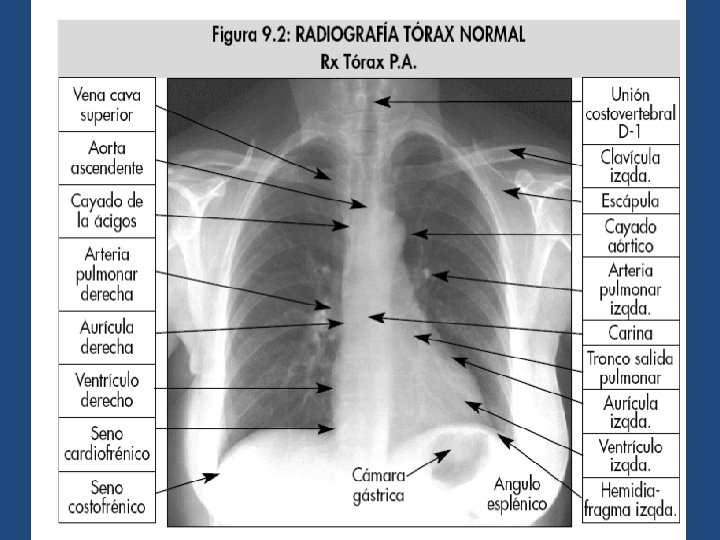

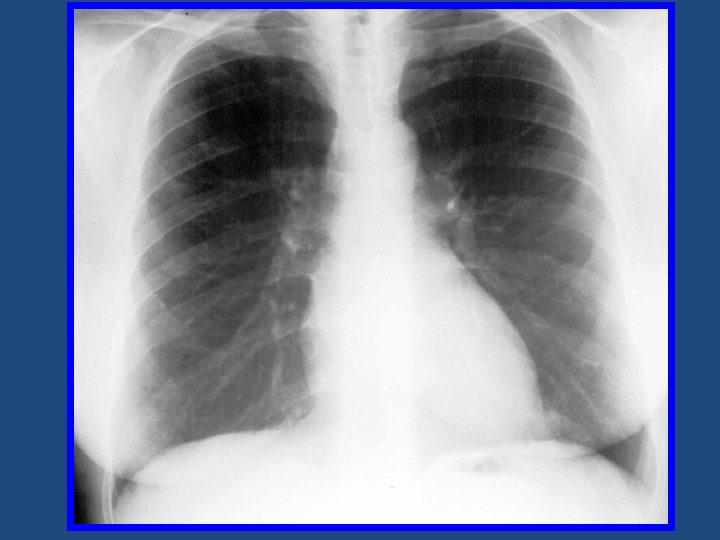

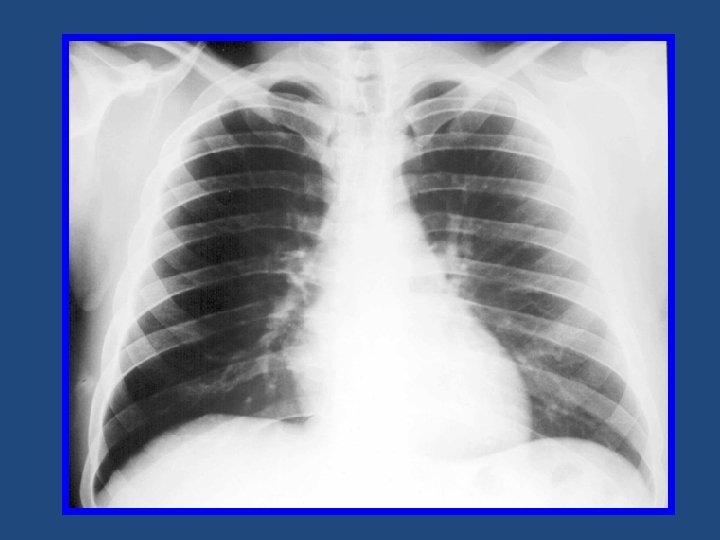

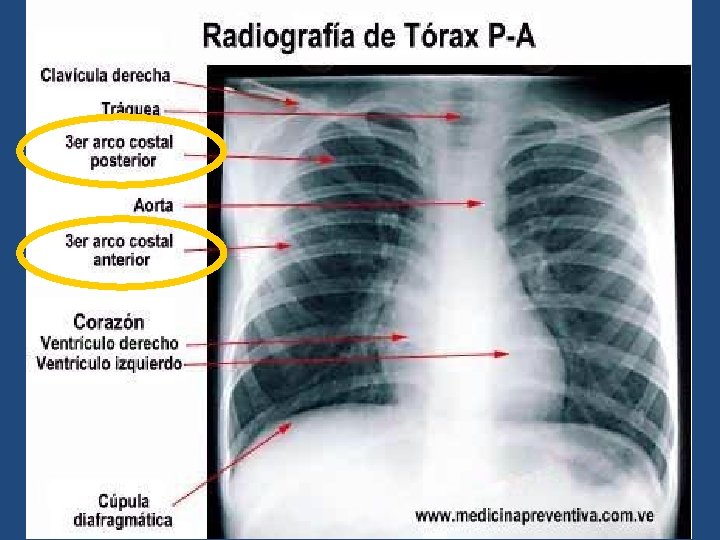

POSTERO-ANTERIOR

CRITERIOS DE EVALUACIÓN ØImagen nítida. ØRepresentación completa de pulmones. ØSimetría. ØVisualización central de la traquea. ØEscápulas proyectadas por fuera de los campos pulmonares. ØVisualización de las 10 primeras costillas posteriores que están por encima del diafragma. Ø 5 cm del vértice pulmonar visible por encima de las clavículas. ØVisualización de una pequeña parte del corazón a la derecha de la columna vertebral ØVisualización nítida de la silueta cardiaca. ØSólo se ven vértebras dorsales.

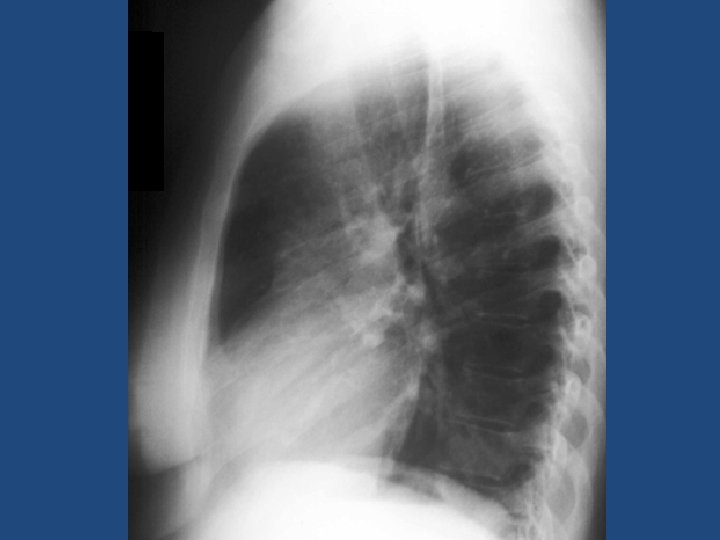

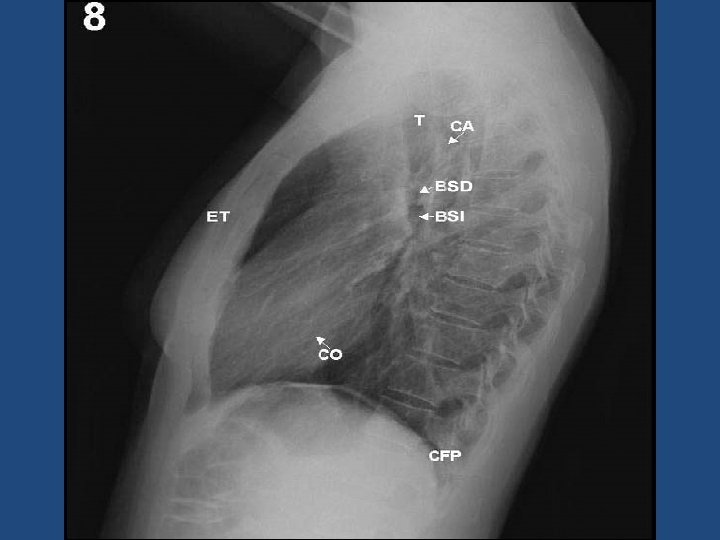

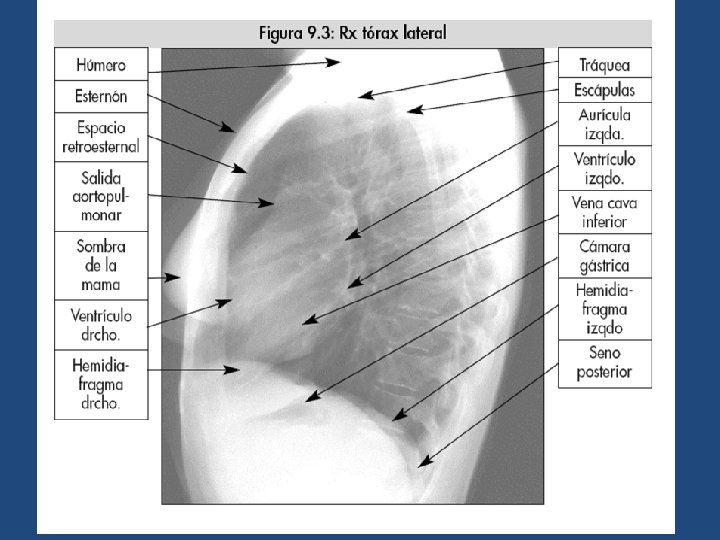

LATERAL

CRITERIOS DE EVALUACIÓN ØImagen nítida. ØDeterminar el líquido pleural. ØDeben ser claramente visibles: üSuperposición de costillas por detrás de la columna vertebral üEsternón lateralmente sin rotación. üÁngulo costofrénico y vértices pulmonares. üEl área precordial retrocardiaca.

SILUETA MEDIASTINAL 1. Aplicado a las lesiones mediastínicas. 2. El borde cardiaco derecho como el izquierdo pueden obliterarse por una lesión pulmonar, por una lesión del mediastino anterior. 3. Lesiones del mediastino posterior no borran generalmente el borde cardíaco, aunque están superpuestas al corazón.

INDICACIONES PARA LA P. A. Y LATERAL ØConstituyen la unidad básica en el Dx. Radiológico te tórax. ØLa P. A. y lateral aportan la posibilidad de obtener una buena visualización tridimensional del tórax. ØLa radiografía lateral debe acompañar a la P. A. ØLateral: para la localización de enfermedad en áreas concretas del parénquima y del mediastino.

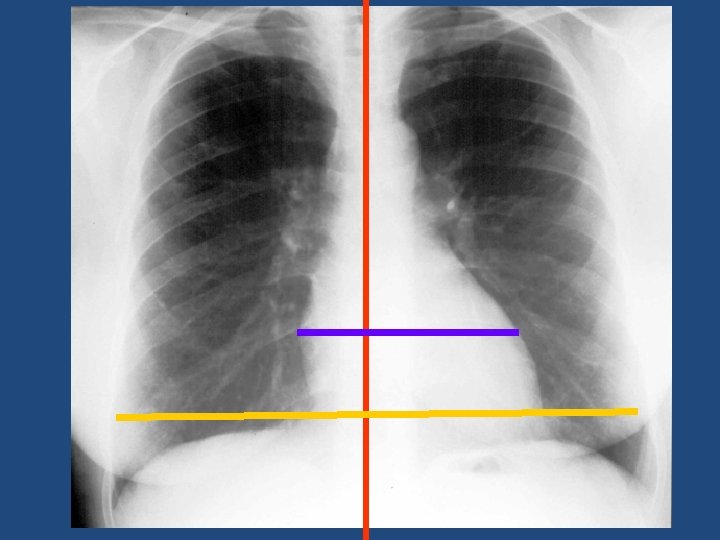

ÍNDICE CARDIOTORÁCICO Diámetro transverso del corazón diámetro transverso del tórax = crecimiento de cavidades cardíacas ICT= DIAMETRO TRANVERSO DEL CORAZÓN DIAMETRO TRANSVESO DEL TORAX

VALORES DEL ÍNDICE CARDIOTORÁCICO 1. En personas mayores de cinco años = 0. 50 o menos. 2. Desde el segundo al quinto año =0. 39 a 0. 60. 3. Durante el primer año = de 0. 49 a 0. 64

RADIOGRAFÍA EN ESPIRACIÓN 1. Detectar cuerpos extraños 2. Obstrucciones bronquiales 3. Pequeños neumotórax 4. Movilidad diafragmática

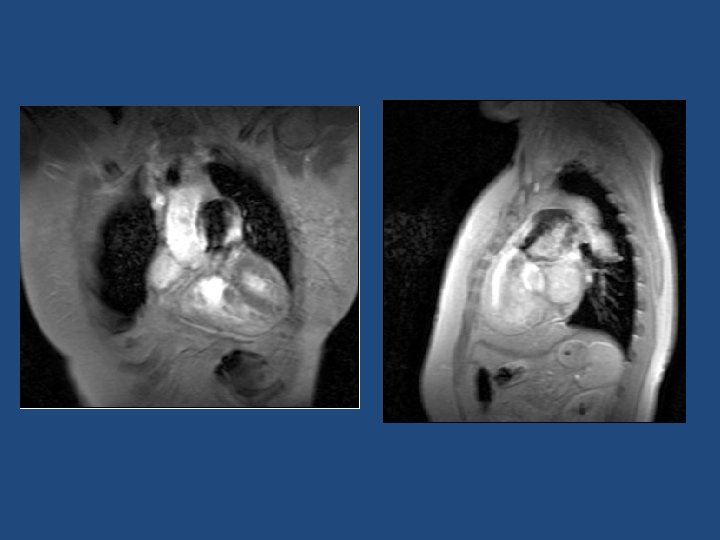

RMN DE TORAX

1. Proporciona imágenes detalladas de las estructuras de la cavidad torácica como el corazón y los pulmones, desde casi cualquier ángulo. 2. Es posible detectar crecimientos anormales de tumores, y determinar su tamaño y grado de diseminación para propósitos de estadificación. 3. Puede distinguir entre tumores, otras lesiones, y tejidos normales. 4. La RMN puede revelar enfermedad de las válvulas del corazón en una etapa cuando es más fácil operarlas sin peligro.

5. La RMN muestra los ganglios linfáticos y los vasos sanguíneos. 6. Es un método no invasivo para mostrar si el flujo sanguíneo es normal o está disminuido. 7. Los trastornos de las costillas y el esternón se pueden estudiar con una RMN de tórax. 8. La RMN puede detectar cáncer de mama en una etapa temprana.

Sección transversal del tercio inferior del tórax en secuencia T 1. En situación más anterior se encuentra la grasa y el tejido glandular de ambas mamas; por detrás el cuerpo esternal.

Sección coronal del tórax en secuencia potenciada en T 1.

ULTRASONIDO EN ENFERMEDAD PEDRIÁTICA DEL TORAX

UTILIDAD 1. El ultrasonido puede ser útil en la evaluación de las opacidades inusuales y persistentes en la periferia del parénquima pulmonar, anormalidades pleurales y ensanchamiento mediastinales. 2. El ultrasonido es particularmente útil en pacientes con una completa opacificacion del hemitórax en RX.

TORAX

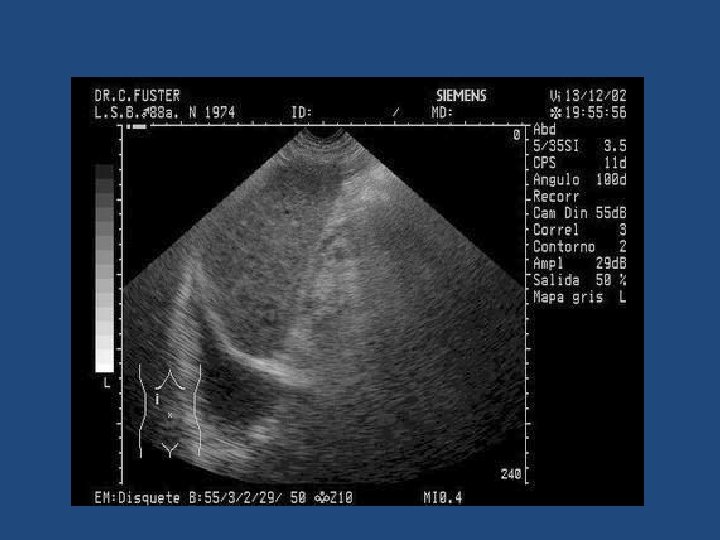

DERRAME PLEURAL
