Analyse Mécanique Modélisation des liaisons mécaniques Exemple sur le coupe-tube Info : Aidez vous

Analyse Mécanique Modélisation des liaisons mécaniques Exemple sur le coupe-tube Info : Aidez vous de ce diaporama pour assimiler la méthodologie permettant la réalisation du schéma cinématique d’un système.

Coupe - tube Sommaire Dossier Technique Fonctionnement Vue d’ensemble Ensemble éclaté Montage-Démontage Nomenclature Etapes

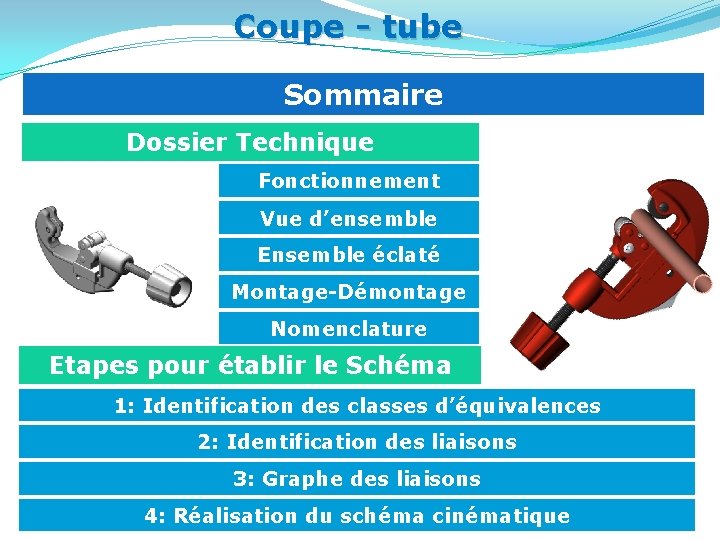

Coupe - tube Sommaire Dossier Technique Fonctionnement Vue d’ensemble Ensemble éclaté Montage-Démontage Nomenclature Etapes pour établir le Schéma 1: Identification des classes d’équivalences 2: Identification des liaisons 3: Graphe des liaisons 4: Réalisation du schéma cinématique

Coupe - tube Fonctionnement Phase 1 : Phase 2 : Phase 3 : Placer

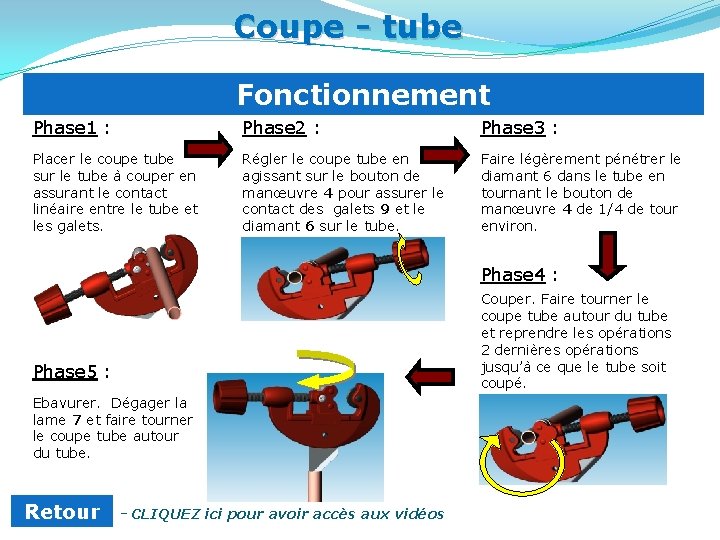

Coupe - tube Fonctionnement Phase 1 : Phase 2 : Phase 3 : Placer le coupe tube sur le tube à couper en assurant le contact linéaire entre le tube et les galets. Régler le coupe tube en agissant sur le bouton de manœuvre 4 pour assurer le contact des galets 9 et le diamant 6 sur le tube. Faire légèrement pénétrer le diamant 6 dans le tube en tournant le bouton de manœuvre 4 de 1/4 de tour environ. Phase 4 : Couper. Faire tourner le coupe tube autour du tube et reprendre les opérations 2 dernières opérations jusqu’à ce que le tube soit coupé. Phase 5 : Ebavurer. Dégager la lame 7 et faire tourner le coupe tube autour du tube. Retour - CLIQUEZ ici pour avoir accès aux vidéos

Coupe - tube Vue d’ensemble Retour - CLIQUEZ sur l’icône suivant pour ouvrir l’assemblage

Coupe - tube Vue d’ensemble Retour - CLIQUEZ sur l’icône suivant pour ouvrir l’assemblage

Coupe - tube Ensemble éclaté X Y Z Retour - CLIQUEZ sur l’icône suivant

Coupe - tube Ensemble éclaté X Y Z Retour - CLIQUEZ sur l’icône suivant pour ouvrir l’assemblage éclaté

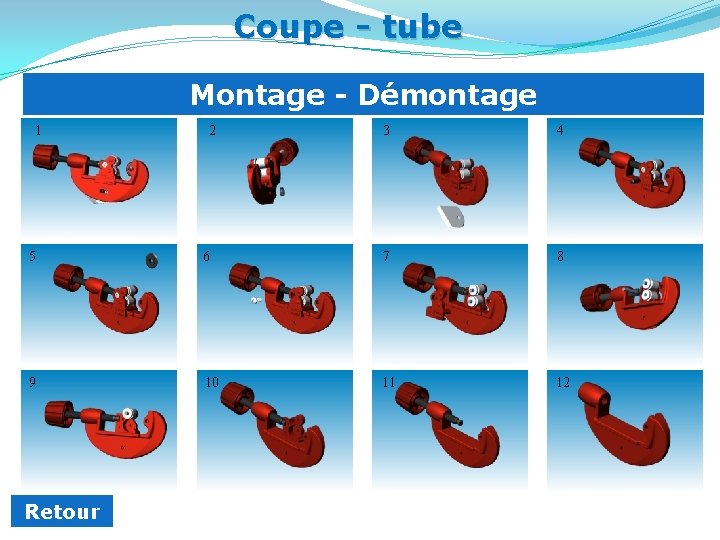

Coupe - tube Montage - Démontage 1 2 3 4 5 6 7 8

Coupe - tube Montage - Démontage 1 2 3 4 5 6 7 8 9 10 11 12 Retour

Coupe - tube Nomenclature 13 1 Vis CBLZ M 4 -12 – 4. 8

Coupe - tube Nomenclature 13 1 Vis CBLZ M 4 -12 – 4. 8 S 235 12 1 Vis CBS M 5 -13 - 4. 8 S 235 11 1 Goupille élastique 5 -8 C 50 10 2 Axe de galet C 35 9 2 Galet C 30 8 1 Ressort de lame C 30 7 1 Lame 38 Cr 2 6 1 Diamant 37 Cr 4 5 1 Vis de manœuvre S 235 4 1 Bouton de manœuvre ABS 3 1 Porte-galet gauche EN AB-21000 2 1 Porte-galet droit EN AB-21000 1 1 Corps EN AB-21000 Rep Nbre Retour Désignation Matière Trempé Observations

Coupe - tube Vidéos du coupe-tube Video: Découpe Video: Ebavurage Video: Eclaté Retour

Coupe - tube Vidéos du coupe-tube Video: Découpe Video: Ebavurage Video: Eclaté Retour

Coupe - tube Tableau des liaisons Liaisons mécaniques NF EN ISO 3952 -1 et

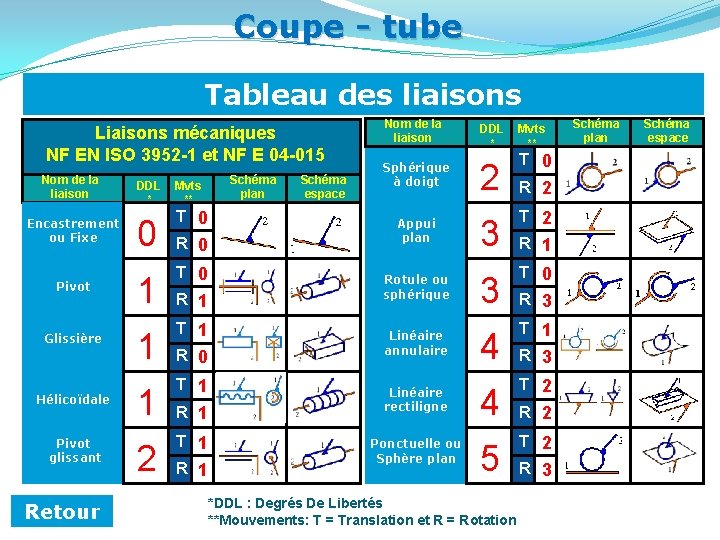

Coupe - tube Tableau des liaisons Liaisons mécaniques NF EN ISO 3952 -1 et NF E 04 -015 Nom de la liaison Encastrement ou Fixe Pivot Glissière Hélicoïdale Pivot glissant Retour DDL * Schéma plan Mvts ** 0 T 0 1 T 1 2 T 1 R 0 R 1 R 1 Schéma espace Nom de la liaison Sphérique à doigt Appui plan Rotule ou sphérique Linéaire annulaire Linéaire rectiligne Ponctuelle ou Sphère plan DDL * Mvts ** 2 T 0 3 T 2 3 T 0 4 T 1 4 T 2 5 T 2 *DDL : Degrés De Libertés **Mouvements: T = Translation et R = Rotation R 2 R 1 R 3 R 2 R 3 Schéma plan Schéma espace

Coupe - tube 1: Identification des classes d’E Une classe d’équivalence regroupe les pièces

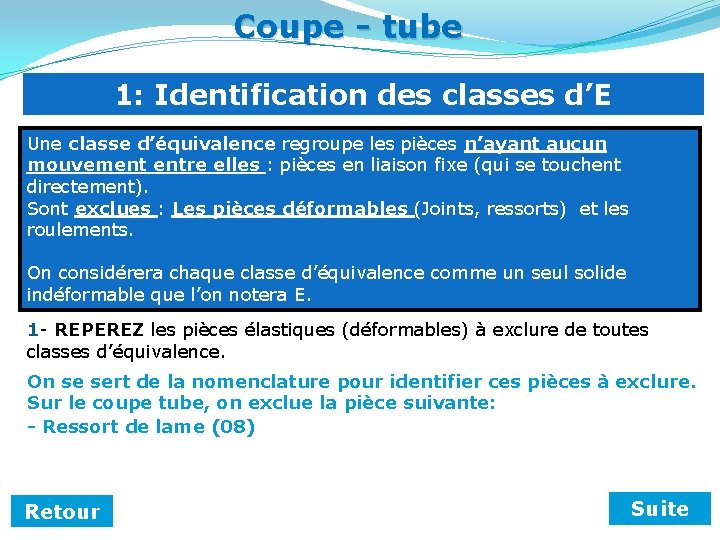

Coupe - tube 1: Identification des classes d’E Une classe d’équivalence regroupe les pièces n’ayant aucun mouvement entre elles : pièces en liaison fixe (qui se touchent directement). Sont exclues : Les pièces déformables (Joints, ressorts) et les roulements. On considérera chaque classe d’équivalence comme un seul solide indéformable que l’on notera E. 1 - REPEREZ les pièces élastiques (déformables) à exclure de toutes classes d’équivalence. On se sert de la nomenclature pour identifier ces pièces à exclure. Sur le coupe tube, on exclue la pièce suivante: - Ressort de lame (08) Retour Suite

Coupe - tube 1: Identification des classes d’E 2 - COLORIEZ les classes d’équivalences

Coupe - tube 1: Identification des classes d’E 2 - COLORIEZ les classes d’équivalences sur le plan. y z x ! Retour Ex e! u cl Suite

Coupe - tube 1: Identification des classes d’E 3 - ECRIVEZ les classes d’équivalences.

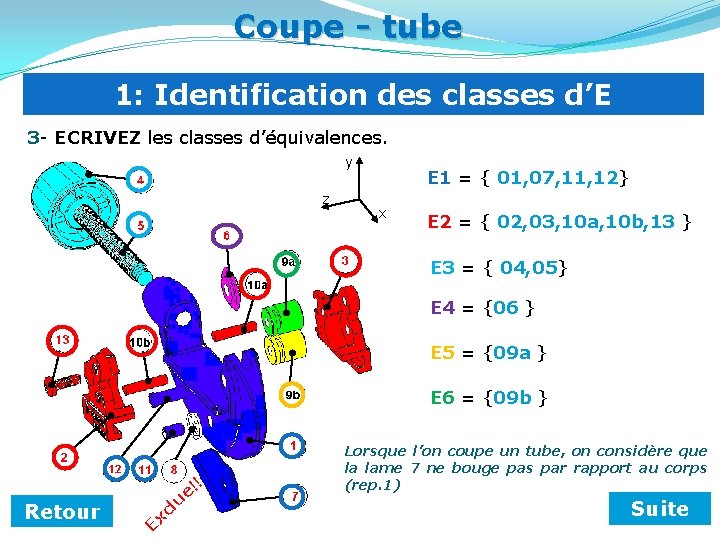

Coupe - tube 1: Identification des classes d’E 3 - ECRIVEZ les classes d’équivalences. y z E 1 = { 01, 07, 11, 12} x E 2 = { 02, 03, 10 a, 10 b, 13 } E 3 = { 04, 05} E 4 = {06 } E 5 = {09 a } E 6 = {09 b } ! Retour Ex e! u cl Lorsque l’on coupe un tube, on considère que la lame 7 ne bouge pas par rapport au corps (rep. 1) Suite

Coupe - tube 2: Identification des Liaisons 1 - DETERMINEZ la nature de chaque

Coupe - tube 2: Identification des Liaisons 1 - DETERMINEZ la nature de chaque liaison en complétant le tableau. y z Retour x

Coupe - tube 3: Graphe des Liaisons 1 - COLORIEZ les repères des classes

Coupe - tube 3: Graphe des Liaisons 1 - COLORIEZ les repères des classes d’équivalence dans leurs couleurs respectives. Retour Suite

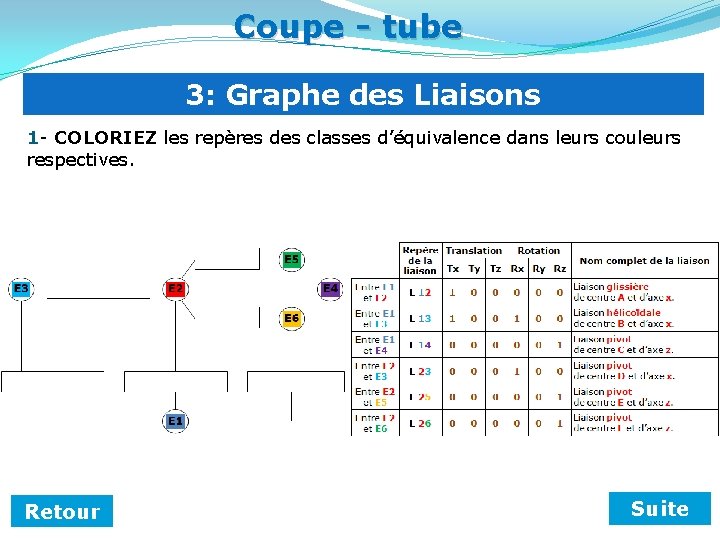

Coupe - tube 3: Graphe des Liaisons 2 - COMPLETEZ le graphe des liaisons

Coupe - tube 3: Graphe des Liaisons 2 - COMPLETEZ le graphe des liaisons en vous aidant du tableau précédemment rempli. Retour Suite

Coupe - tube 4: Réalisation du schéma cinématique 1 - REALISEZ le schéma cinématique

Coupe - tube 4: Réalisation du schéma cinématique 1 - REALISEZ le schéma cinématique plan (2 D). Retour y z x

Coupe - tube Fin de l’aide!! Retour
