Analyse fonctionnelle La SADT du point de vue

Analyse fonctionnelle La SADT du point de vue de l ’électrotechnicien Réseau national de ressources en électrotechnique 1

Analyse fonctionnelle Structured SADT Analysis and Design Technic Réseau national de ressources en électrotechnique 2

Infos générales A-0 Les contraintes Hiérarchisation des niveaux SADT Quitter le diaporama Les SAP A 0 Autres analyses Réseau national de ressources en électrotechnique Exemple : système habilis 3

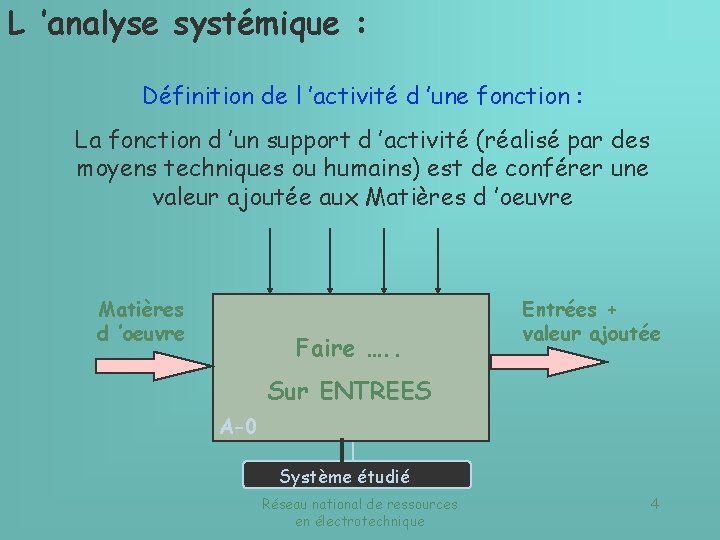

L ’analyse systémique : Définition de l ’activité d ’une fonction : La fonction d ’un support d ’activité (réalisé par des moyens techniques ou humains) est de conférer une valeur ajoutée aux Matières d ’oeuvre Faire …. . Entrées + valeur ajoutée Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique 4

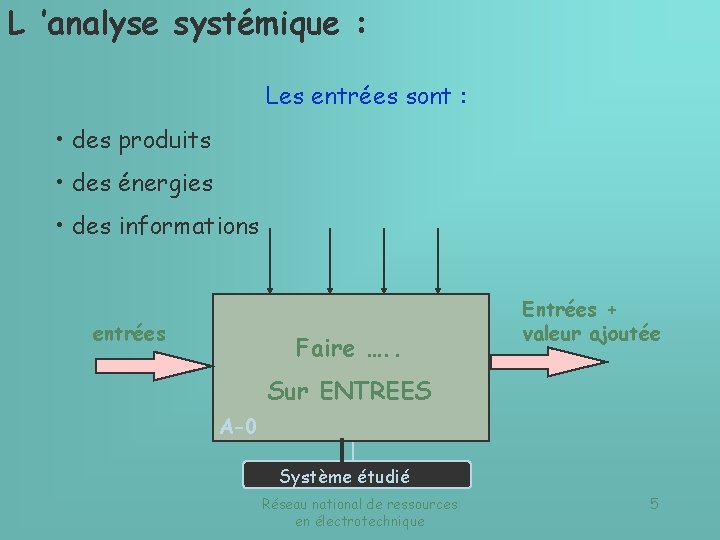

L ’analyse systémique : Les entrées sont : • des produits • des énergies • des informations entrées Faire …. . Entrées + valeur ajoutée Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique 5

L ’analyse systémique : • Les entrées et les sorties sont homogènes • Les informations sont analogiques ou numériques • les courants, tensions, vitesses, températures, etc, sont des informations. entrées Faire …. . Entrées + valeur ajoutée Sur ENTREES A-0 Système étudié Réseau national de ressources en électrotechnique 6

ANALYSE SYSTEMIQUE DESCENDANTE § POUR QUI ? l pour tout enseignant ayant à expliquer un système technologique et technique complexe dans son contexte § POURQUOI ? l § L'analyse d'une installation complète se fait à partir des exigences de l'ensemble, elle permet à la fois de justifier et d'expliquer le choix des solutions internes Pour éviter d'étudier chaque partie séparément et avoir à faire le chemin inverse sans avoir perçu la globalité du système Réseau national de ressources en électrotechnique SADT 7

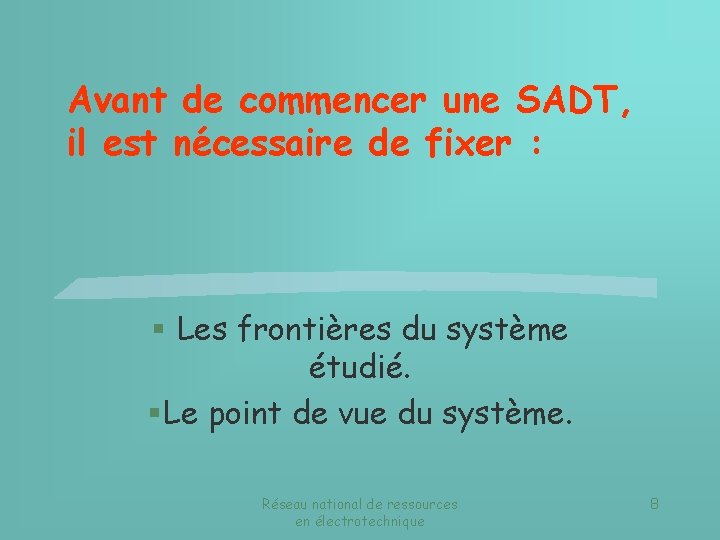

Avant de commencer une SADT, il est nécessaire de fixer : § Les frontières du système étudié. § Le point de vue du système. Réseau national de ressources en électrotechnique 8

Avant de commencer une SADT, il est nécessaire de fixer : § Les frontières du système étudié : Ce sont les limites de l ’étude, cette frontière permet d ’identifier toutes les informations ou contraintes qui entrent ou sortent du système. Réseau national de ressources en électrotechnique 9

Le point de vue du système : La structuration d ’un système automatisé peut être examinée selon 3 familles de points de vue : § Point de vue fonctionnel ou relationnel : § Point de vue temporel et organisationnel : l § Point de vue structurel ou organique : l l l point de vue opératif point de vue exploitation point de vue commande. l l point de vue pilotage de la production point de vue gestion des flux point de vue activités de production. Réseau national de ressources en électrotechnique 10

Contraintes des 4 milieux Cette étude a pour but de déterminer dans quels milieux le système étudié est présenté. Réseau national de ressources en électrotechnique 11

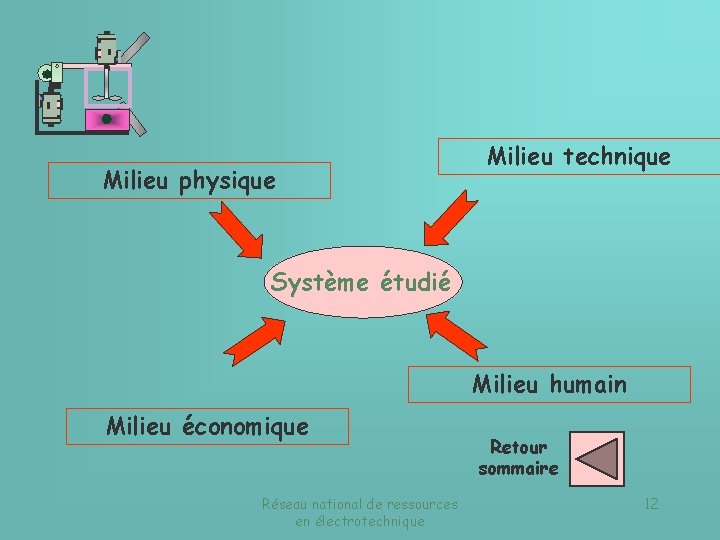

Milieu physique Milieu technique Système étudié Milieu humain Milieu économique Réseau national de ressources en électrotechnique Retour sommaire 12

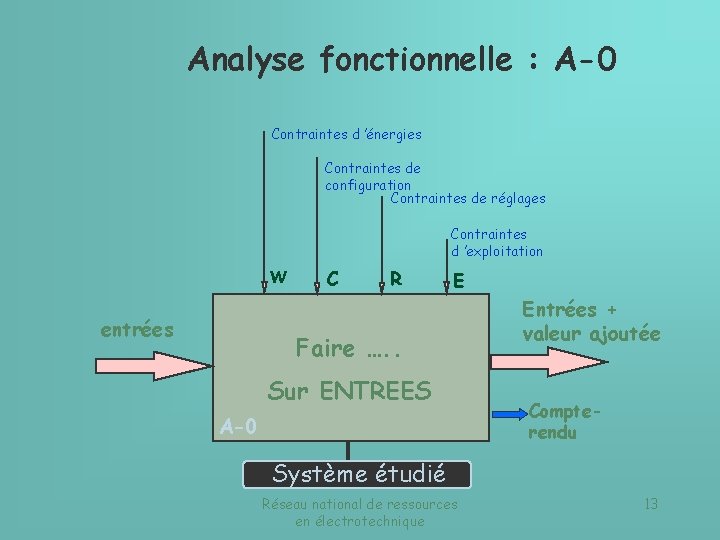

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 13

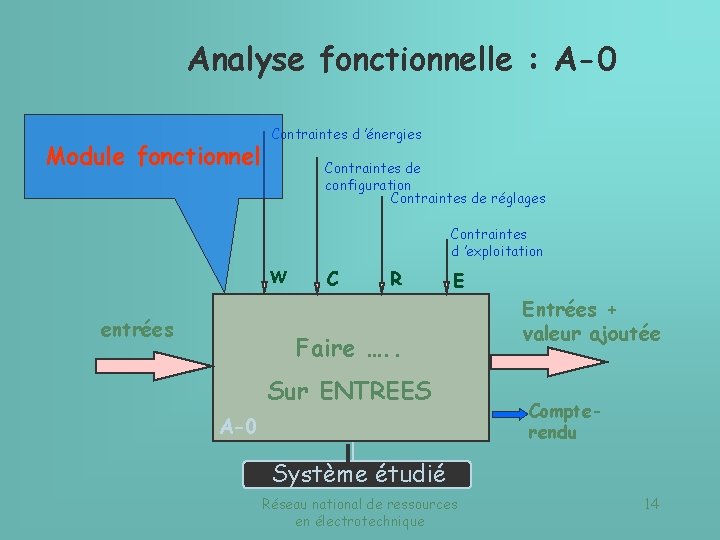

Analyse fonctionnelle : A-0 Module fonctionnel Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 14

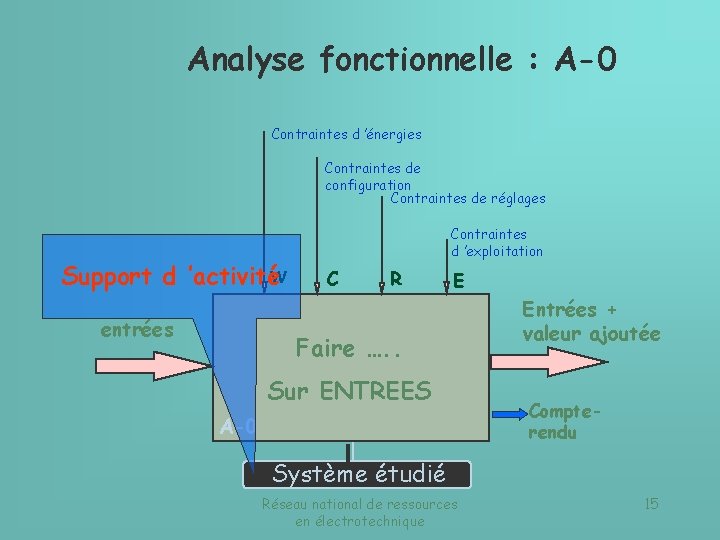

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Support d ’activitéW entrées Contraintes d ’exploitation C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 15

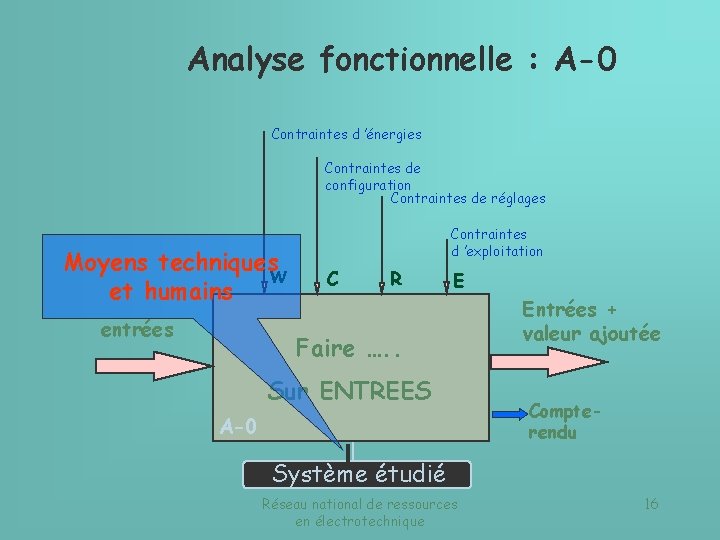

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Moyens techniques W et humains entrées Contraintes d ’exploitation C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 16

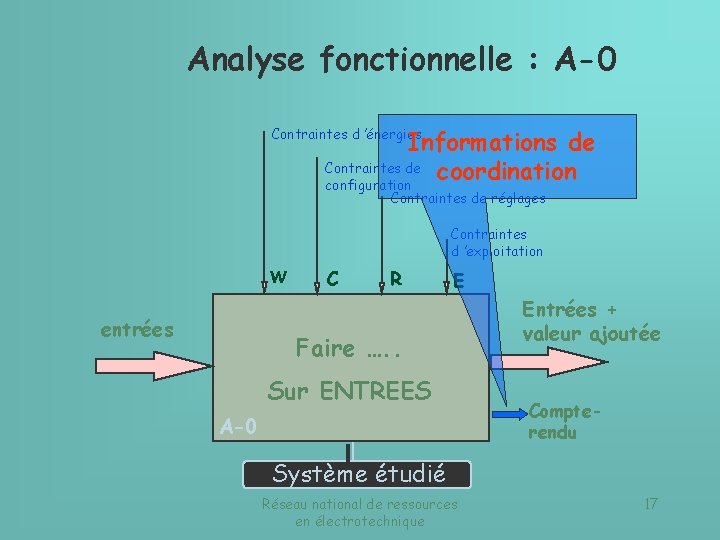

Analyse fonctionnelle : A-0 Informations de Contraintes de coordination configuration Contraintes d ’énergies Contraintes de réglages Contraintes d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 17

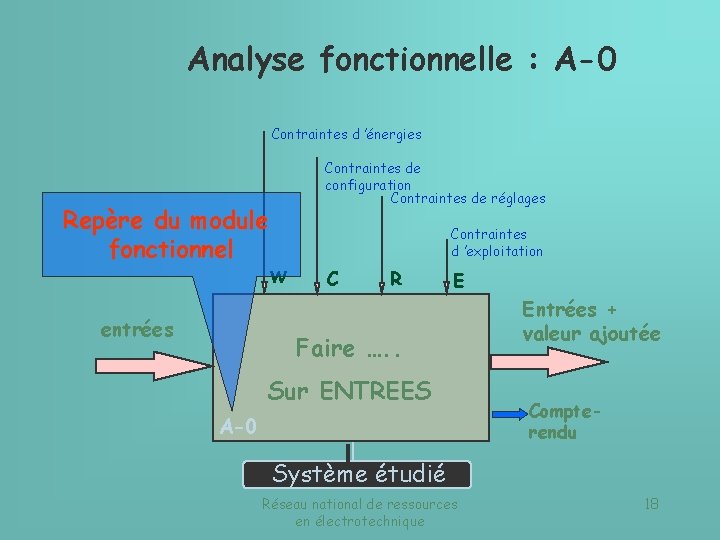

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Repère du module fonctionnel Contraintes d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 18

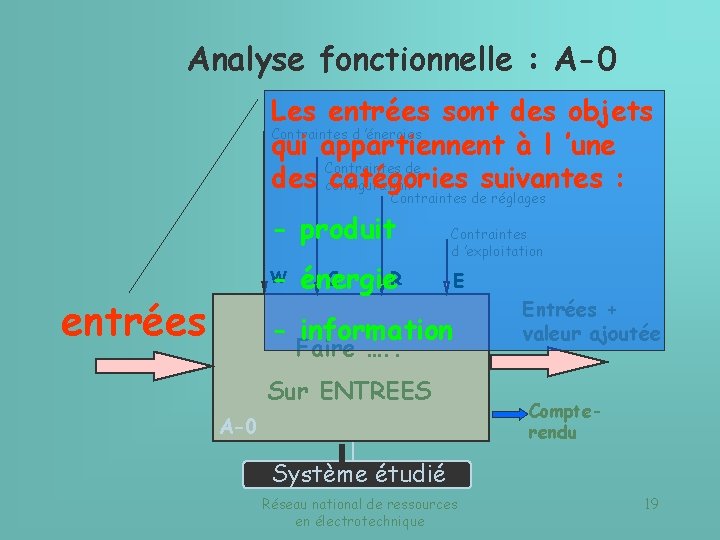

Analyse fonctionnelle : A-0 Les entrées sont des objets Contraintes d ’énergies qui appartiennent à l ’une Contraintes de des configuration catégories suivantes : Contraintes de réglages - produit C R - énergie Contraintes d ’exploitation W entrées E - information Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 19

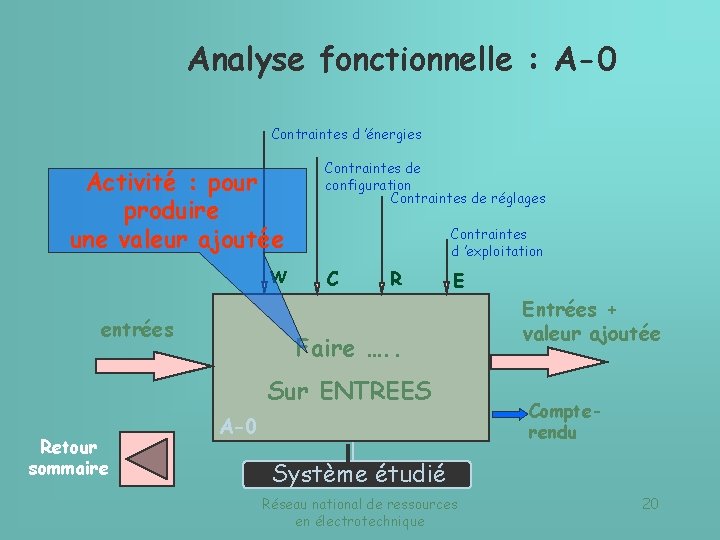

Analyse fonctionnelle : A-0 Contraintes d ’énergies Activité : pour produire une valeur ajoutée W entrées Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation C R E Faire …. . Sur ENTREES Retour sommaire A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 20

Analyse fonctionnelle : A-0 Contraintes d ’énergies d ’utilisation Contraintes de du module fonctionnel configuration Contraintes de réglages Contraintes d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 21

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W entrées C R E Entrées + valeur ajoutée Faire …. . Les contraintes : actions qui ENTREES modifient le comportement Sur Comptede la fonction A-0 rendu Système étudié Réseau national de ressources en électrotechnique 22

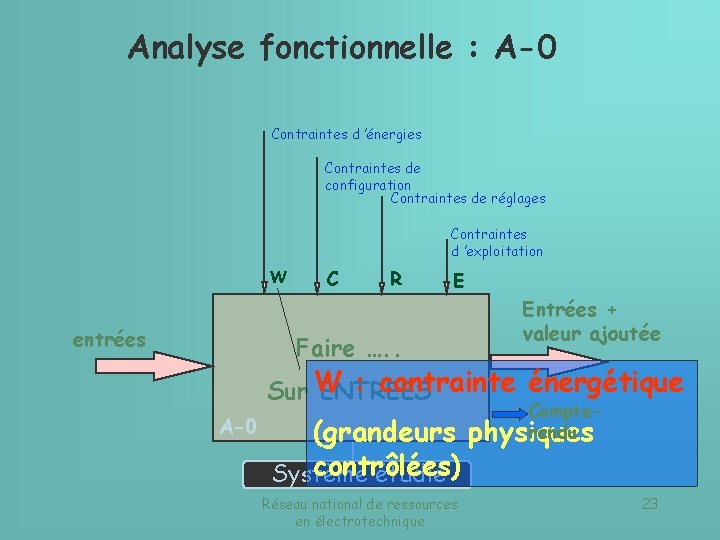

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages Contraintes d ’exploitation W entrées C R E Faire …. . Entrées + valeur ajoutée : contrainte énergétique Sur W ENTREES A-0 (grandeurs contrôlées) Système étudié Réseau national de ressources en électrotechnique Compterendu physiques 23

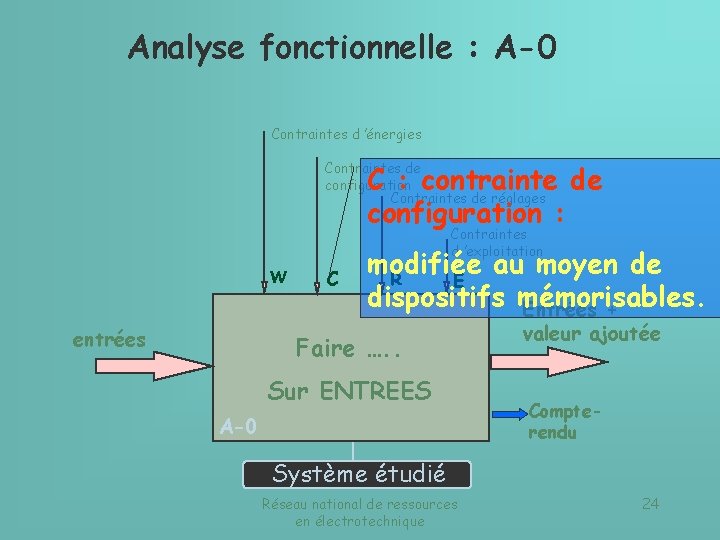

Analyse fonctionnelle : A-0 Contraintes d ’énergies Contraintes de configuration Contraintes de réglages C : contrainte de configuration : Contraintes d ’exploitation W entrées C modifiée au moyen de R E dispositifs mémorisables. Entrées + Faire …. . Sur ENTREES A-0 valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 24

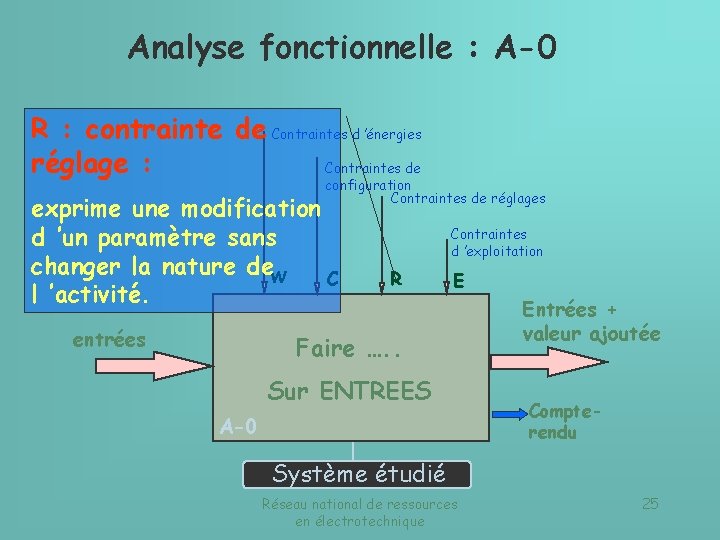

Analyse fonctionnelle : A-0 R : contrainte de Contraintes d ’énergies réglage : Contraintes de configuration Contraintes de réglages exprime une modification d ’un paramètre sans changer la nature de. W C l ’activité. entrées Contraintes d ’exploitation R E Faire …. . Sur ENTREES A-0 Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 25

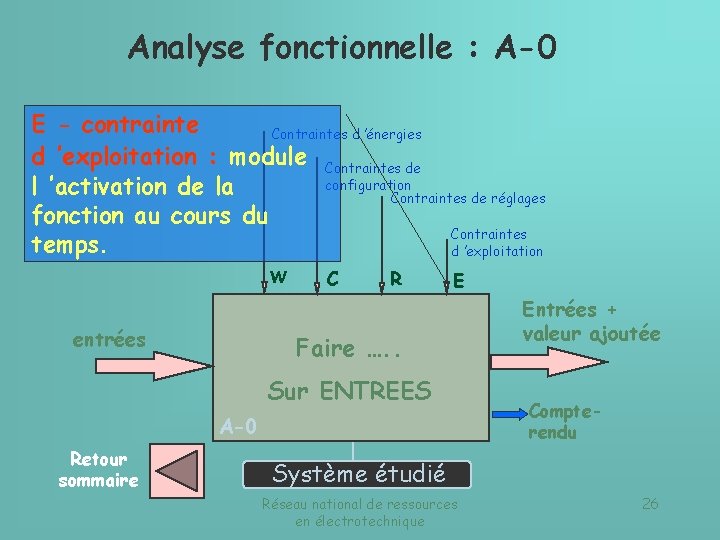

Analyse fonctionnelle : A-0 E - contrainte Contraintes d ’énergies d ’exploitation : module Contraintes de configuration l ’activation de la Contraintes de réglages fonction au cours du Contraintes temps. d ’exploitation W entrées C R E Faire …. . Sur ENTREES A-0 Retour sommaire Entrées + valeur ajoutée Compterendu Système étudié Réseau national de ressources en électrotechnique 26

Hiérarchisation des diagrammes La méthode SADT propose une hiérarchisation des actigrammes. Par convention, le niveau le plus élevé porte le numéro A-0 (A moins 0) ce niveau se décompose au niveau A 0 en « n boîtes » : A 1, A 2, An…. Par suite, la boîte A 1, se décompose en « p boîtes » : A 11, A 12, A 1 p… Ainsi de suite jusqu ’au niveau souhaité. Réseau national de ressources en électrotechnique 27

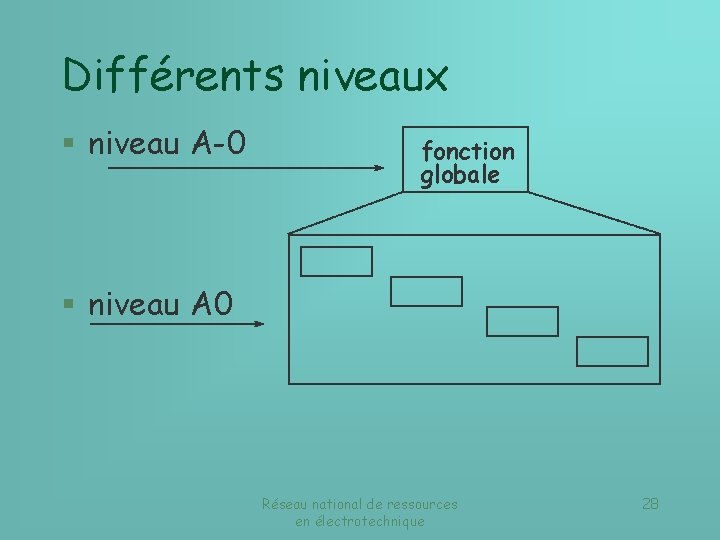

Différents niveaux § niveau A-0 fonction globale § niveau A 0 Réseau national de ressources en électrotechnique 28

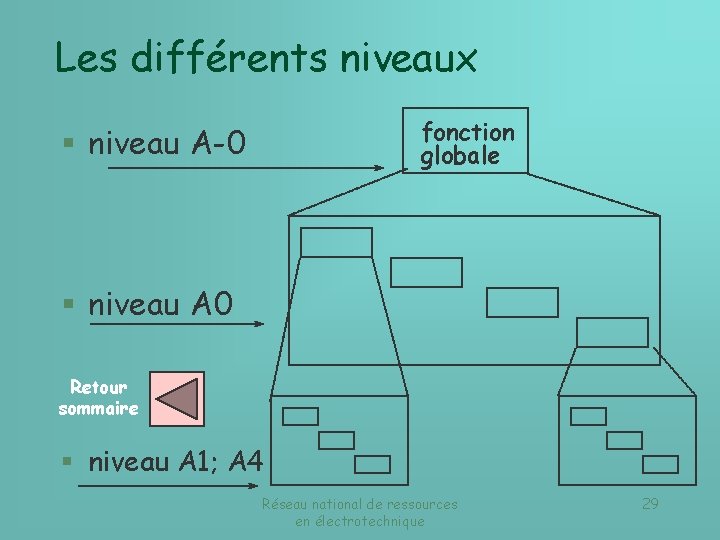

Les différents niveaux fonction globale § niveau A-0 § niveau A 0 Retour sommaire § niveau A 1; A 4 Réseau national de ressources en électrotechnique 29

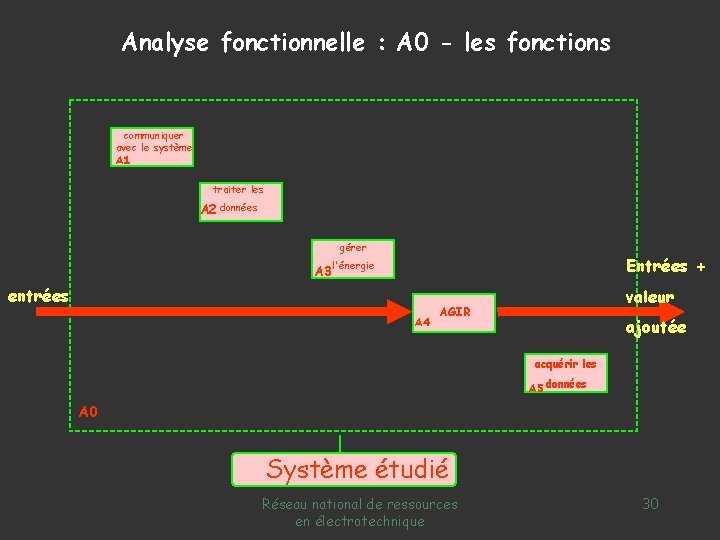

Analyse fonctionnelle : A 0 - les fonctions communiquer avec le système A 1 traiter les A 2 données gérer A 3 Entrées + l'énergie entrées A 4 valeur AGIR ajoutée acquérir les A 5 données A 0 Système étudié Réseau national de ressources en électrotechnique 30

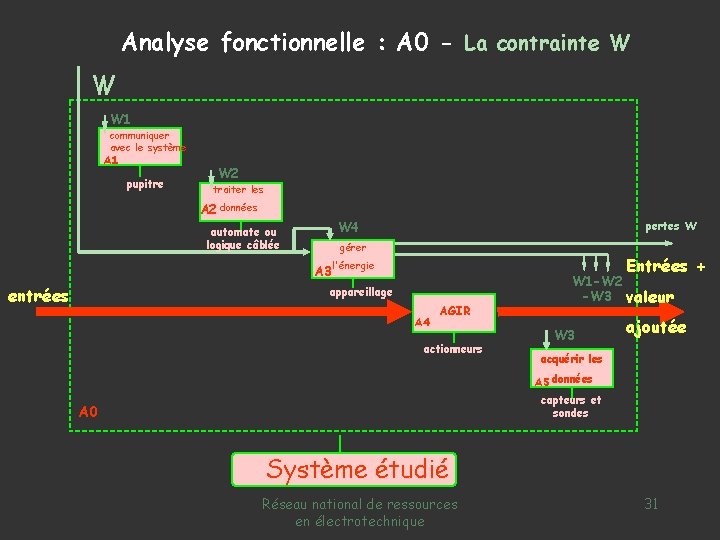

Analyse fonctionnelle : A 0 - La contrainte W W W 1 communiquer avec le système A 1 pupitre W 2 traiter les A 2 données gérer A 3 entrées pertes W W 4 automate ou logique câblée Entrées + l'énergie appareillage A 4 AGIR actionneurs W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Système étudié Réseau national de ressources en électrotechnique 31

Analyse fonctionnelle : A 0 - La contrainte C W 1 communiquer avec le système A 1 pupitre W 2 traiter les A 2 données gérer A 3 entrées pertes W W 4 automate ou logique câblée Entrées + l'énergie appareillage A 4 AGIR actionneurs W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Système étudié Réseau national de ressources en électrotechnique 32

Analyse fonctionnelle : A 0 - La contrainte R W C R W 1 communiquer avec le système A 1 pupitre W 2 traiter les réglages température et vitesses r A 2 données automate ou logique câblée W 4 gérer A 3 entrées pertes W r l'énergie r appareillage A 4 AGIR actionneurs Entrées + W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Système étudié Réseau national de ressources en électrotechnique 33

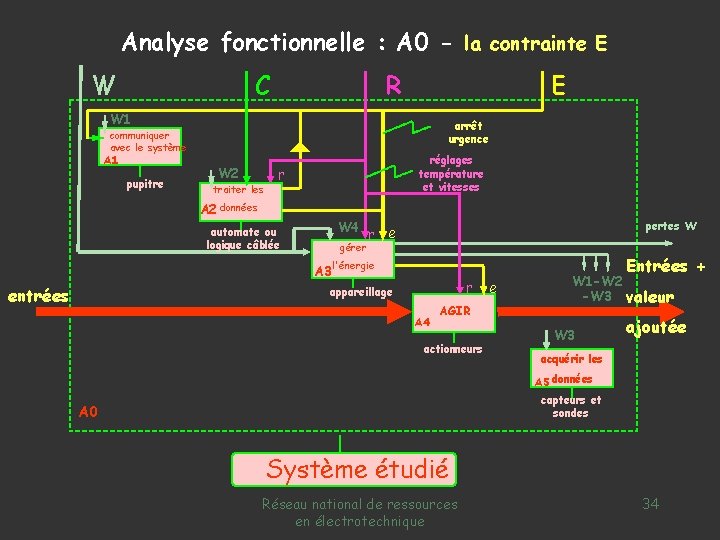

Analyse fonctionnelle : A 0 - la contrainte E W C R E W 1 arrêt urgence communiquer avec le système A 1 pupitre W 2 traiter les réglages température et vitesses r A 2 données W 4 automate ou logique câblée gérer A 3 entrées pertes W r e l'énergie r appareillage A 4 AGIR actionneurs e Entrées + W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Système étudié Réseau national de ressources en électrotechnique 34

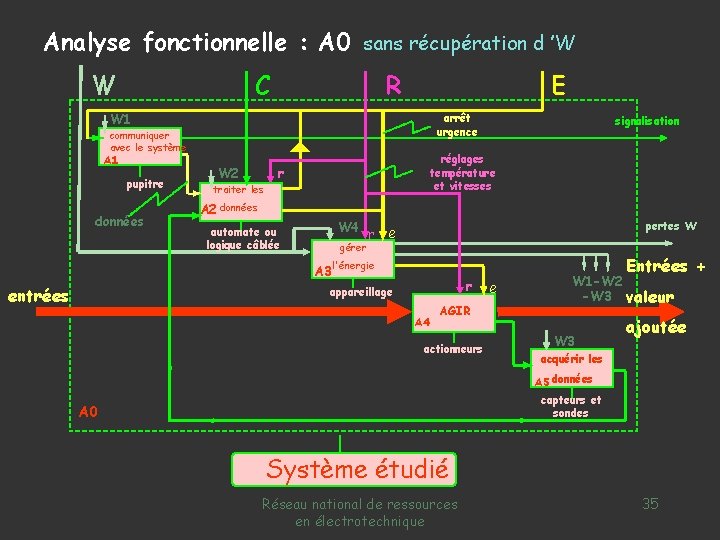

Analyse fonctionnelle : A 0 sans récupération d ’W W C R E W 1 arrêt urgence communiquer avec le système A 1 pupitre données W 2 traiter les réglages température et vitesses r A 2 données W 4 automate ou logique câblée gérer A 3 entrées signalisation pertes W r e l'énergie r appareillage A 4 AGIR actionneurs e Entrées + W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Système étudié Réseau national de ressources en électrotechnique 35

Analyse fonctionnelle : A 0 avec récupération d ’W W C R E W 1 arrêt urgence communiquer avec le système A 1 pupitre données W 2 traiter les réglages température et vitesses r A 2 données W 4 automate ou logique câblée gérer A 3 entrées pertes W r e l'énergie r appareillage A 4 AGIR actionneurs Récupération W e Entrées + W 1 -W 2 -W 3 valeur W 3 ajoutée acquérir les A 5 données capteurs et sondes A 0 Retour sommaire signalisation Système étudié Réseau national de ressources en électrotechnique 36

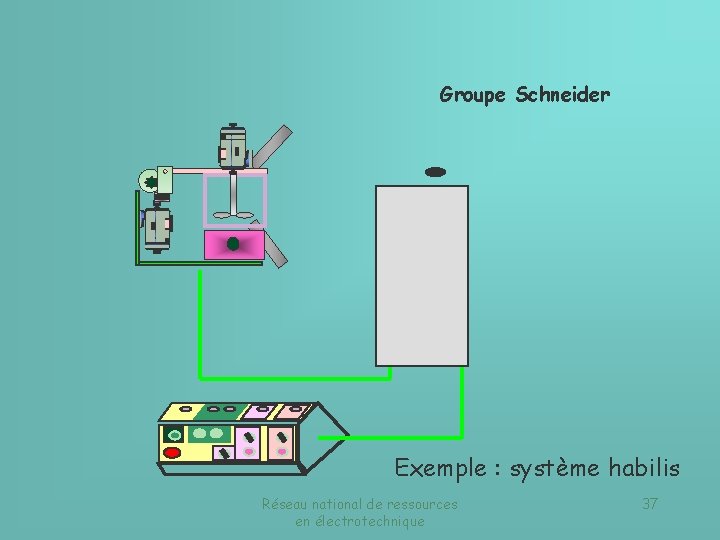

Groupe Schneider Exemple : système habilis Réseau national de ressources en électrotechnique 37

système habilis partie opérative Réseau national de ressources en électrotechnique 38

partie opérative Réseau national de ressources en électrotechnique 39

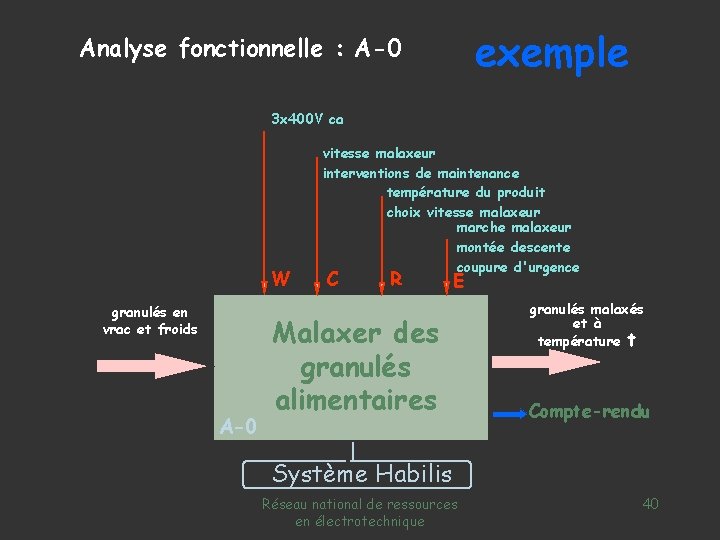

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 40

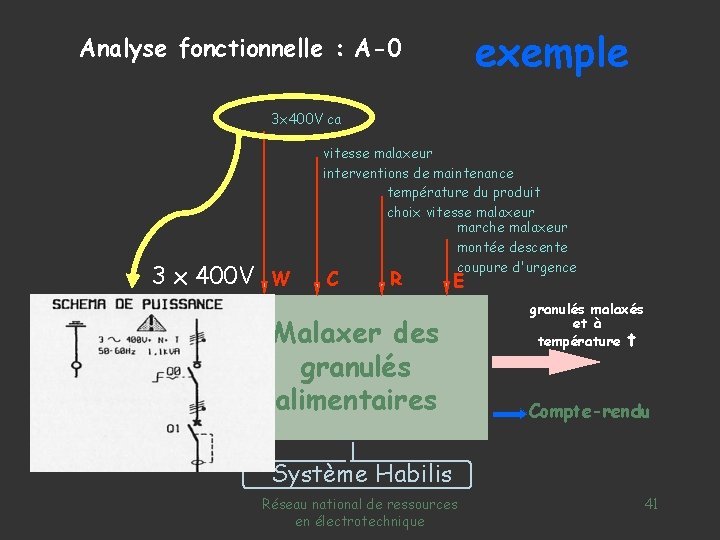

exemple Analyse fonctionnelle : A-0 3 x 400 V ca 33 x 400 V granulés en vrac et froids A-0 W vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 41

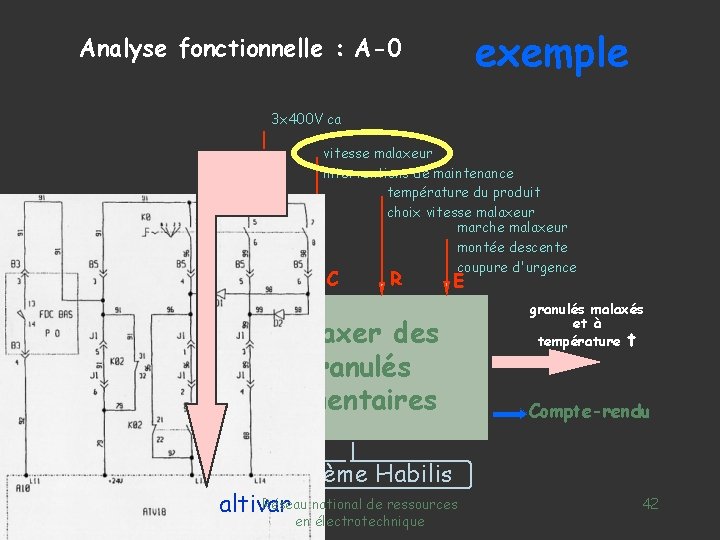

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires Système Habilis Réseau national de ressources altivar en électrotechnique granulés malaxés et à température t Compte-rendu 42

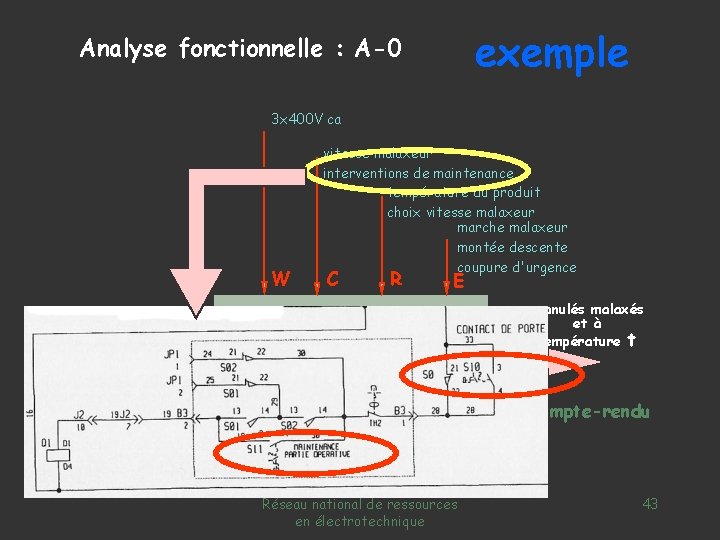

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 43

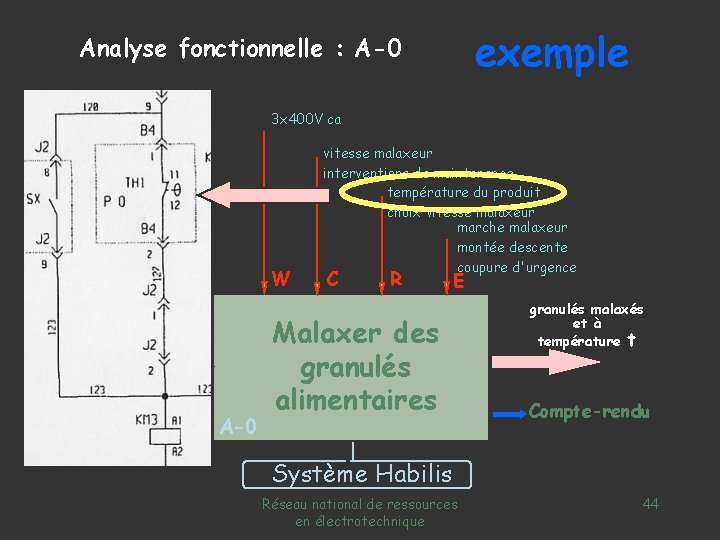

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 44

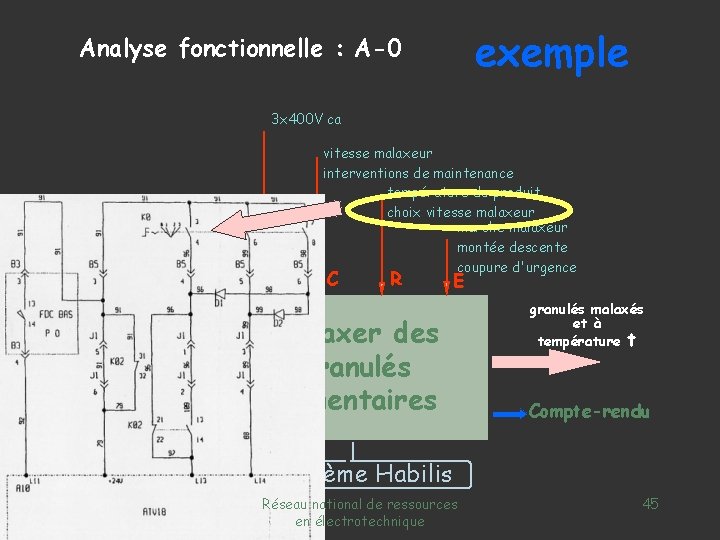

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 45

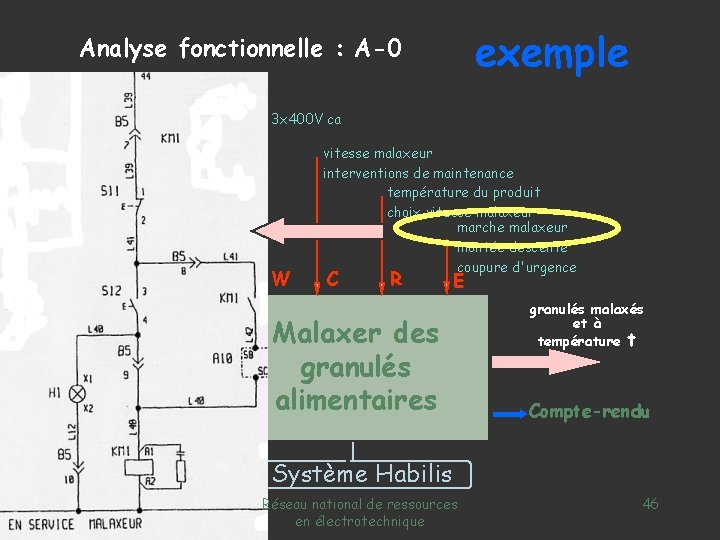

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 46

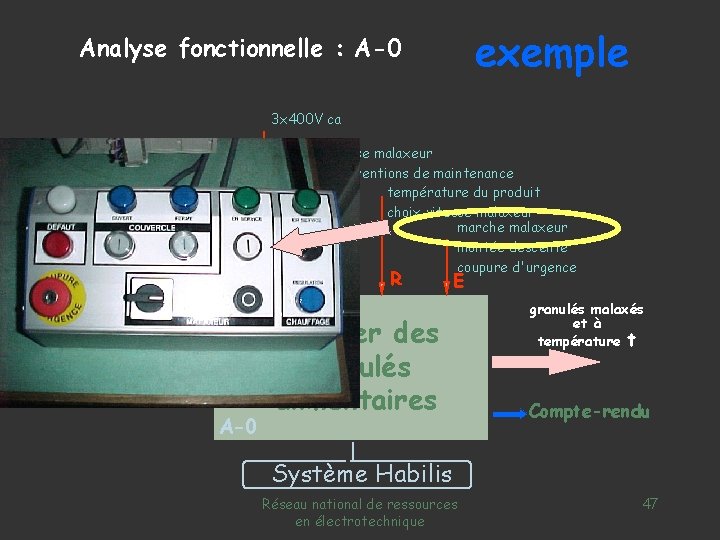

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 47

Réseau national de ressources en électrotechnique 48

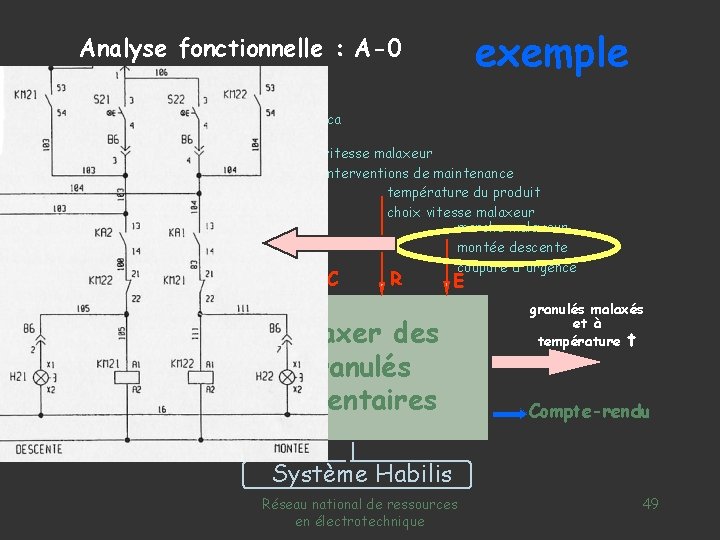

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 49

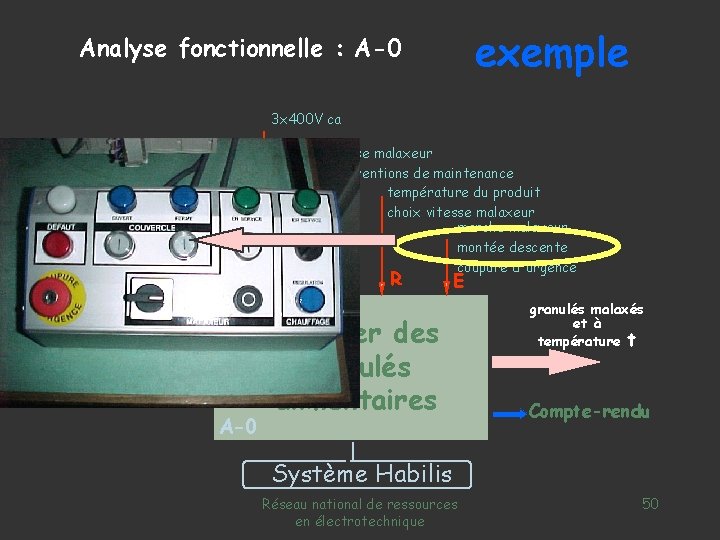

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 50

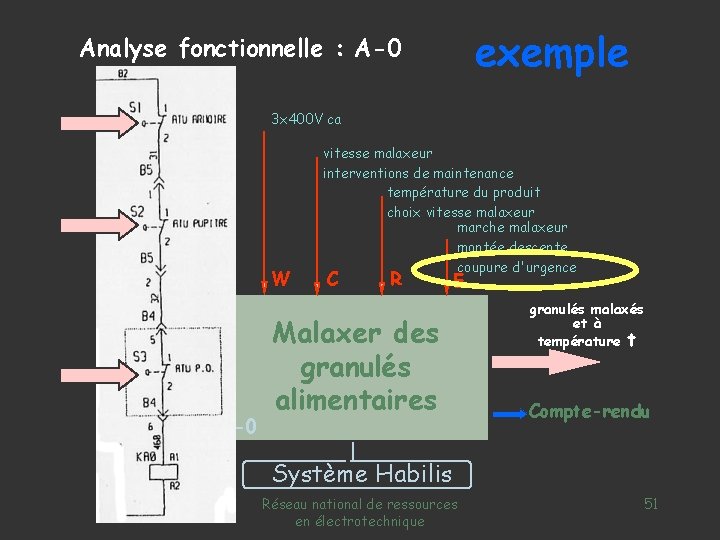

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 51

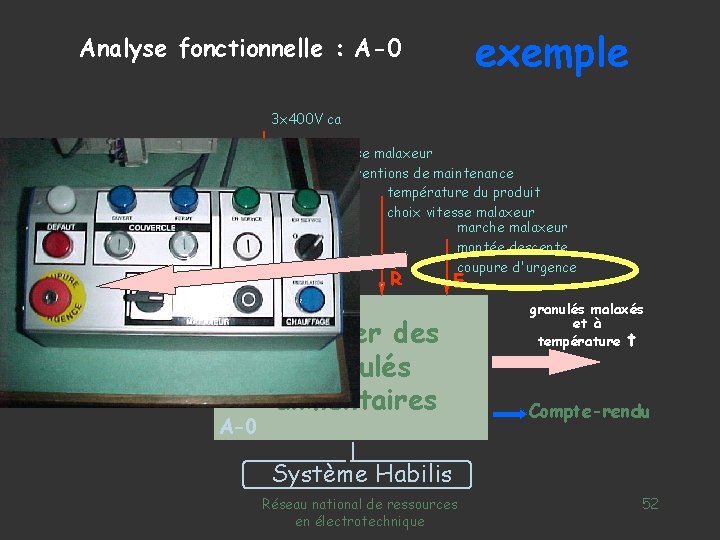

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 52

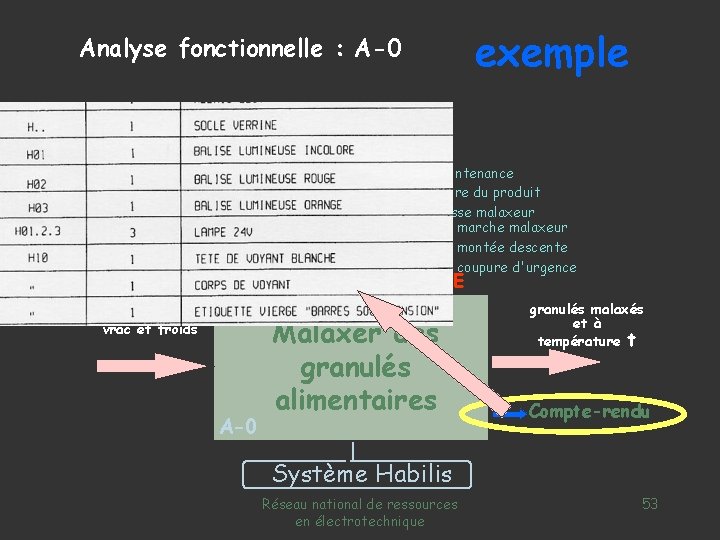

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 53

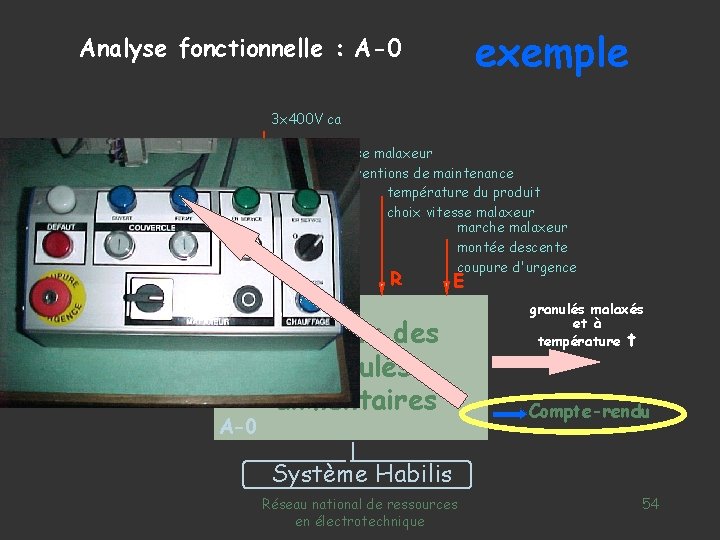

exemple Analyse fonctionnelle : A-0 3 x 400 V ca W granulés en vrac et froids A-0 vitesse malaxeur interventions de maintenance température du produit choix vitesse malaxeur marche malaxeur montée descente coupure d'urgence C R E Malaxer des granulés alimentaires granulés malaxés et à température t Compte-rendu Système Habilis Réseau national de ressources en électrotechnique 54

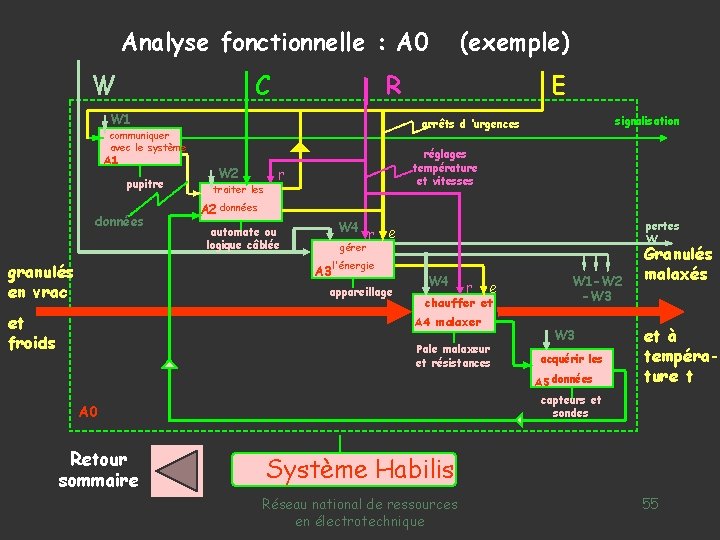

Analyse fonctionnelle : A 0 W C R W 1 pupitre données granulés en vrac signalisation W 2 traiter les réglages température et vitesses r A 2 données W 4 automate ou logique câblée gérer A 3 pertes W r e l'énergie appareillage et froids E arrêts d ’urgences communiquer avec le système A 1 (exemple) W 4 r e chauffer et A 4 malaxer Pale malaxeur et résistances W 1 -W 2 -W 3 acquérir les A 5 données et à température t capteurs et sondes A 0 Retour sommaire Granulés malaxés Système Habilis Réseau national de ressources en électrotechnique 55

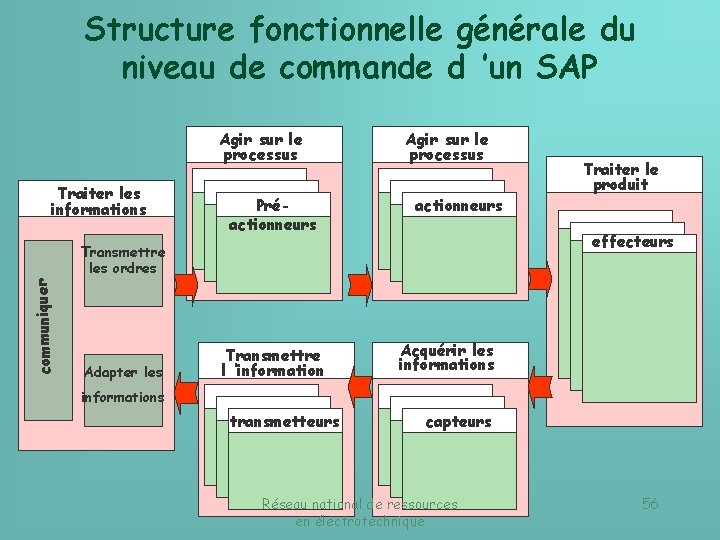

Structure fonctionnelle générale du niveau de commande d ’un SAP Agir sur le processus Traiter les informations Préactionneurs Agir sur le processus actionneurs effecteurs communiquer Transmettre les ordres Adapter les Transmettre l ’information Traiter le produit Acquérir les informations transmetteurs capteurs Réseau national de ressources en électrotechnique 56

Structure fonctionnelle générale du niveau de commande d ’un SAP Agir sur le processus Traiter les informations Préactionneurs Agir sur le processus actionneurs effecteurs communiquer Transmettre les ordres Adapter les Transmettre l ’information Traiter le produit Acquérir les informations transmetteurs capteurs Réseau national de ressources en électrotechnique 57

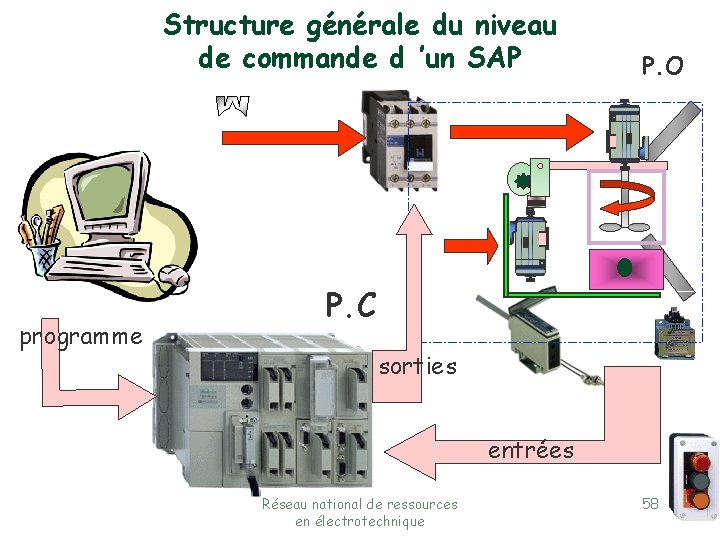

Structure générale du niveau de commande d ’un SAP programme P. O P. C sorties entrées Réseau national de ressources en électrotechnique 58

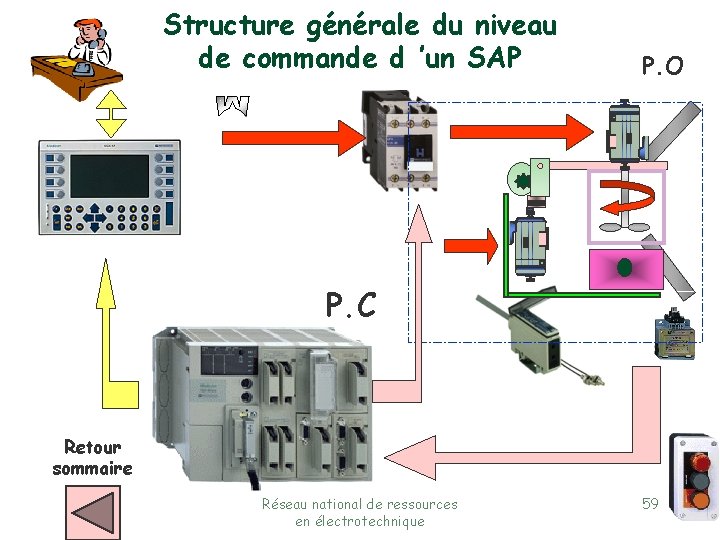

Structure générale du niveau de commande d ’un SAP P. O P. C Retour sommaire Réseau national de ressources en électrotechnique 59

Retour sommaire Réseau national de ressources en électrotechnique 60

Fin du diaporama Diaporama réalisé par daniel herbourg (Académie de Nancy-Metz) Réseau national de ressources en électrotechnique 61
