Analyse Fonctionnelle dune LAMPE de BUREAU 1 Analyse
Analyse Fonctionnelle d'une LAMPE de BUREAU 1 - Analyse Fonctionnelle EXTERNE : diagramme des Intéracteurs 2 - Analyse Fonctionnelle INTERNE : diagramme SADT 3 - Analyse Fonctionnelle INTERNE : diagramme FAST
1 Analyse Fonctionnelle EXTERNE Diagramme des Intéracteurs
Quel est le BESOIN FONDAMENTAL ?
Quelle est la FONCTION fondamentale EXPRIMÉE ?
Quelle est la FONCTION fondamentale EXPRIMÉE ?
2 Analyse Fonctionnelle INTERNE Diagramme SADT
Diagramme SADT (1) : Bloc Fonctionnel A-0 ACTIGRAMME Mise en position Energie électrique Marche Réglage /arrêt lumière Configuration, réglage, par l’utilisateur Chaleur, Exploitation, Lumière parasite par l’utilisateur Table mal éclairée … au moyen d’énergie électrique … sur décision de l’utilisateur Valeur ajoutée Table bien éclairée

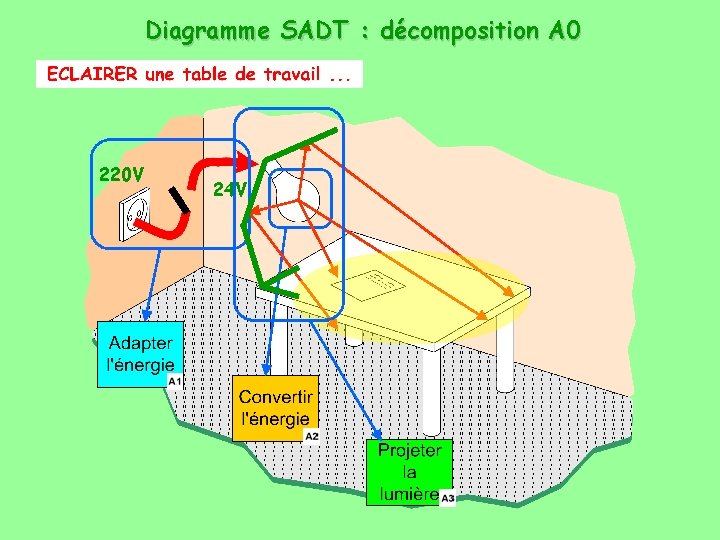

Diagramme SADT : décomposition A 0 220 V 24 V
Mise en Energie position Réglage électrique lumière Diagramme SADT : décomposition A 0 Energie électrique Réglage lumière Marche /arrêt Table mal éclairée Chaleur, lumière parasite Table bien éclairée Position Réflecteur et pied Marche /arrêt Chaleur W elec modulée Bloc d’alimentation Chaleur + lumière parasite W lumineuse Table bien éclairée Ampoule Table mal éclairée A 0 = Eclairer une table de travail … Réflecteur + support

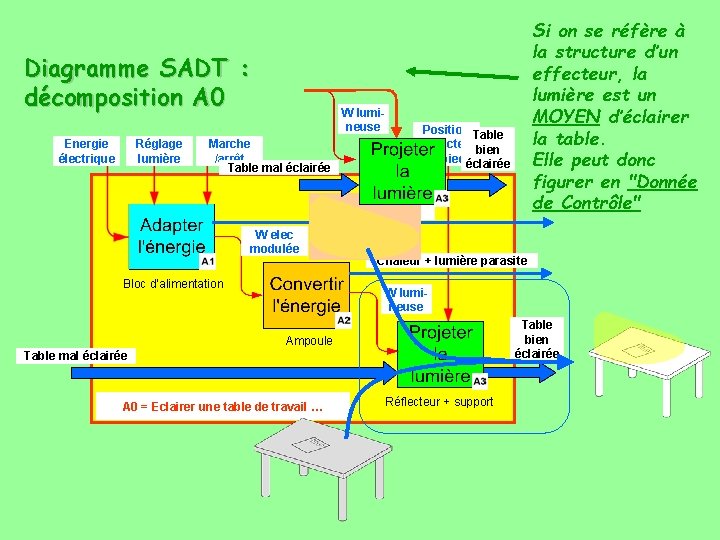

Diagramme SADT : décomposition A 0 Energie électrique Réglage lumière W lumineuse Marche /arrêt Table mal éclairée Si on se réfère à la structure d’un effecteur, la lumière est un MOYEN d’éclairer la table. Elle peut donc figurer en "Donnée de Contrôle" Position Table Réflecteurbien et piedéclairée Chaleur W elec modulée Bloc d’alimentation Chaleur + lumière parasite W lumineuse Table bien éclairée Ampoule Table mal éclairée A 0 = Eclairer une table de travail … Réflecteur + support

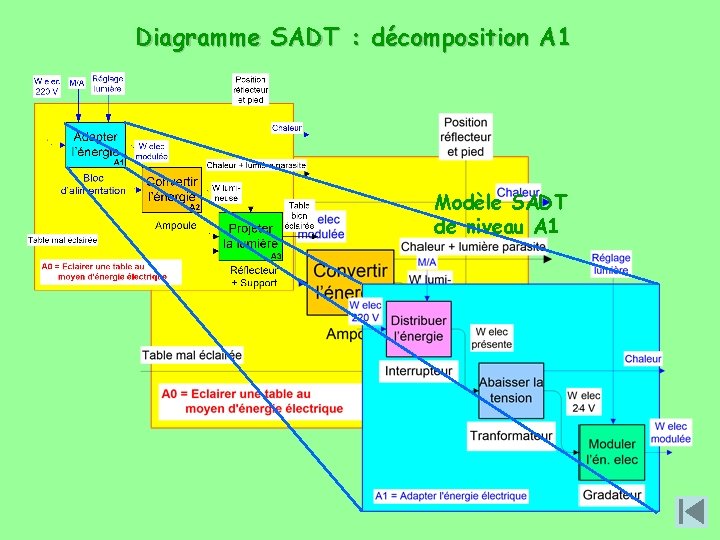

Diagramme SADT : décomposition A 1 Modèle SADT de niveau A 1
3 Analyse Fonctionnelle INTERNE Diagramme FAST

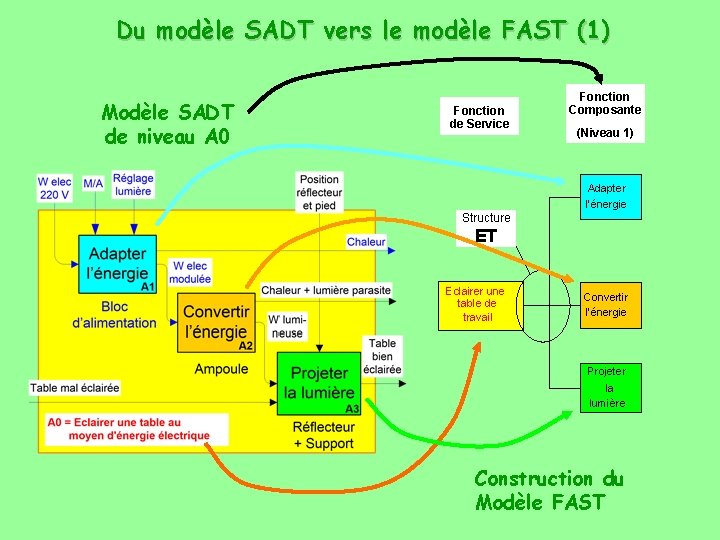

Du modèle SADT vers le modèle FAST (1) Modèle SADT de niveau A 0 Fonction de Service Fonction Composante (Niveau 1) Adapter l’énergie Structure ET Eclairer une table de travail Convertir l’énergie Projeter la lumière Construction du Modèle FAST
Du modèle SADT vers le modèle FAST (2) Fonction de Service Fonction Composante (Niveau 1) Fonction Elémentaire (Niveau 2) Distribuer l’énergie Adapter l’énergie Abaisser la tension Moduler l’én. élec Eclairer une table de travail Convertir l’énergie Projeter la lumière Modèle SADT de niveau A 1

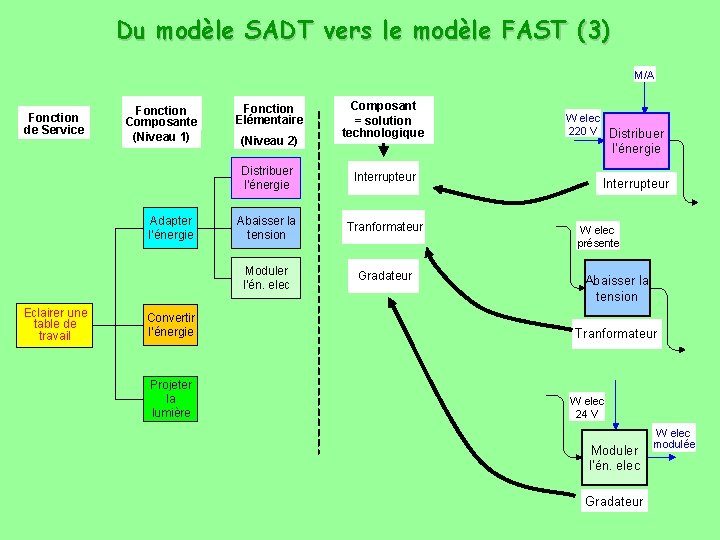

Du modèle SADT vers le modèle FAST (3) M/A Fonction de Service Fonction Composante (Niveau 1) Adapter l’énergie Eclairer une table de travail Convertir l’énergie Projeter la lumière Fonction Elémentaire (Niveau 2) Composant = solution technologique W elec 220 V Distribuer l’énergie Interrupteur Abaisser la tension Tranformateur Moduler l’én. elec Gradateur Interrupteur W elec présente Abaisser la tension Tranformateur W elec 24 V Moduler l’én. elec Gradateur W elec modulée

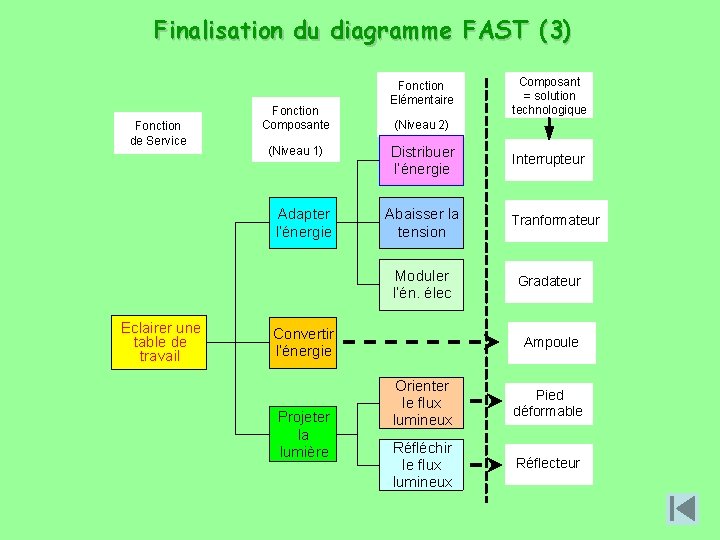

Finalisation du diagramme FAST (3) Fonction de Service Fonction Composante (Niveau 1) Adapter l’énergie Fonction Elémentaire (Niveau 2) Distribuer l’énergie Abaisser la tension Moduler l’én. élec Eclairer une table de travail Convertir l’énergie Projeter la lumière Composant = solution technologique Interrupteur Tranformateur Gradateur Ampoule Orienter le flux lumineux Pied déformable Réfléchir le flux lumineux Réflecteur
