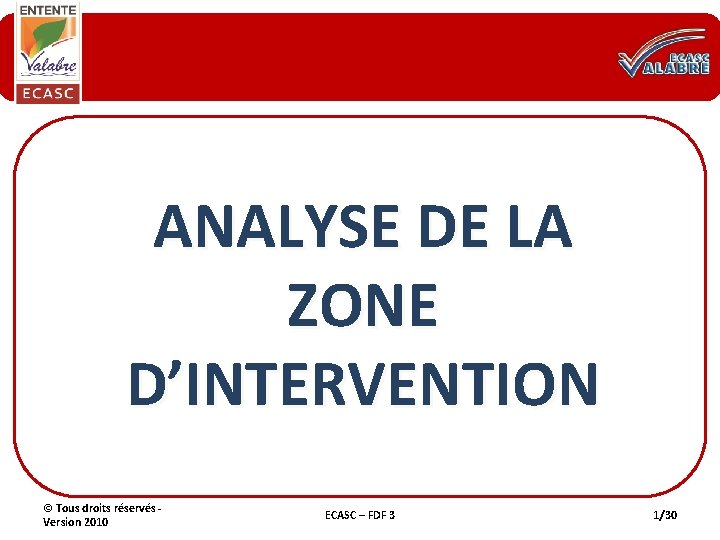

ANALYSE DE LA ZONE D’INTERVENTION © Tous droits réservés - Version 2010 ECASC – FDF 3 1/30
ANALYSE DE LA Z. I • Nous allons analyser la zone d’intervention au travers de ses 3 composantes principales : – la topographie, – la population, – les données météorologiques et astronomiques • Objectif de l’analyse : connaître le milieu dans Objectif de l’analyse : lequel on évolue et être capable de mettre en évidence les problèmes posés par le milieu et les ressources que l’on peut y trouver. © Tous droits réservés - Version 2010 ECASC – FDF 3 2/30
ANALYSE DE LA Z. I CADRE GENERAL DE L’INTERVENTION © Tous droits réservés - Version 2010 ECASC – FDF 3 3/30
ANALYSE DE LA Z. I CADRE GENERAL DE L’INTERVENTION • Calendrier – date / heure • Vent – secteur / force © Tous droits réservés - Version 2010 ECASC – FDF 3 4/30
ANALYSE DE LA Z. I CADRE GENERAL DE L’INTERVENTION • Feu point de départ / vitesse de propagation / superficie (parcourue et menacée) • Dimensions et position de la zone secteur étudié / communes concernées / zone sinistrée et sinistrable dont on peut utiliser les ressources. © Tous droits réservés - Version 2010 ECASC – FDF 3 5/30
ANALYSE DE LA Z. I TOPOGRAPHIE – Nivellement – Planimétrie © Tous droits réservés - Version 2010 ECASC – FDF 3 6/30
ANALYSE DE LA Z. I TOPOGRAPHIE • Nivellement – C’est l’étude du relief © Tous droits réservés - Version 2010 ECASC – FDF 3 7/30
ANALYSE DE LA Z. I TOPOGRAPHIE • Nivellement – Pente • étude des courbes de niveau • formes et accidents du terrain, • altitude. © Tous droits réservés - Version 2010 ECASC – FDF 3 8/30
ANALYSE DE LA Z. I TOPOGRAPHIE • Nivellement – Ossature : • lignes de crête, • thalwegs. © Tous droits réservés - Version 2010 ECASC – FDF 3 9/30
ANALYSE DE LA Z. I TOPOGRAPHIE • Planimétrie – C’est l’étude des ressources naturelles et artificielles présentes sur le terrain © Tous droits réservés - Version 2010 ECASC – FDF 3 10/30

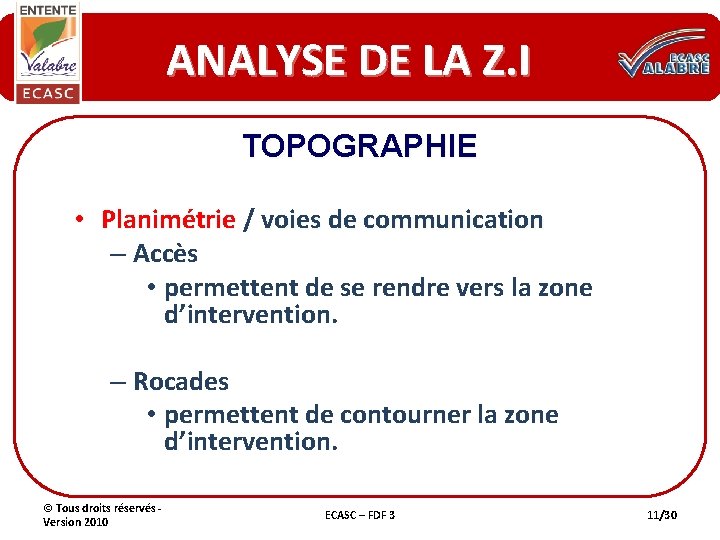

ANALYSE DE LA Z. I TOPOGRAPHIE • Planimétrie / voies de communication – Accès • permettent de se rendre vers la zone d’intervention. – Rocades • permettent de contourner la zone d’intervention. © Tous droits réservés - Version 2010 ECASC – FDF 3 11/30
ANALYSE DE LA Z. I TOPOGRAPHIE - Pénétrantes permettent de circuler à l’intérieur de la zone d’intervention. - Divers voies ferrées, carrefours, zones dégagées. . . © Tous droits réservés - Version 2010 ECASC – FDF 3 12/30

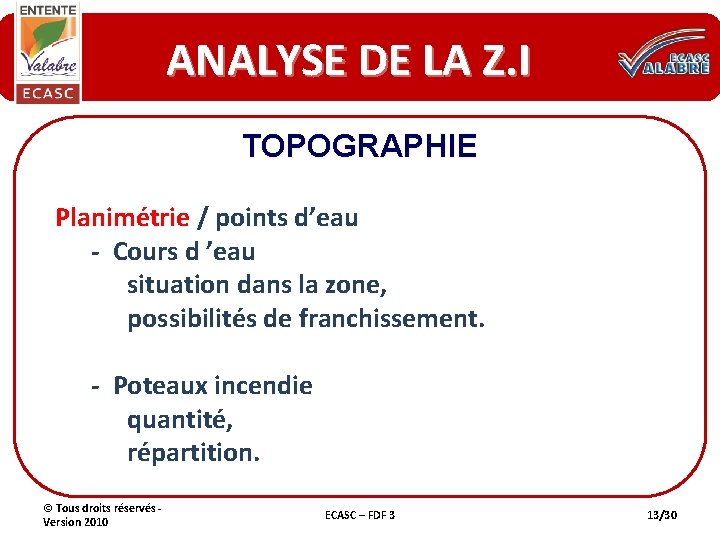

ANALYSE DE LA Z. I TOPOGRAPHIE Planimétrie / points d’eau - Cours d ’eau situation dans la zone, possibilités de franchissement. - Poteaux incendie quantité, répartition. © Tous droits réservés - Version 2010 ECASC – FDF 3 13/30
ANALYSE DE LA Z. I TOPOGRAPHIE - Citernes DFCI capacités, répartition. - Zones d’écopage/remplissage Distance par rapport à la zone. - Points d’eau naturels © Tous droits réservés - Version 2010 ECASC – FDF 3 14/30
ANALYSE DE LA Z. I TOPOGRAPHIE Planimétrie / points sensibles - Lignes haute tension situation, orientation. - Relais radio, TV, TPH. . . © Tous droits réservés - Version 2010 ECASC – FDF 3 15/30

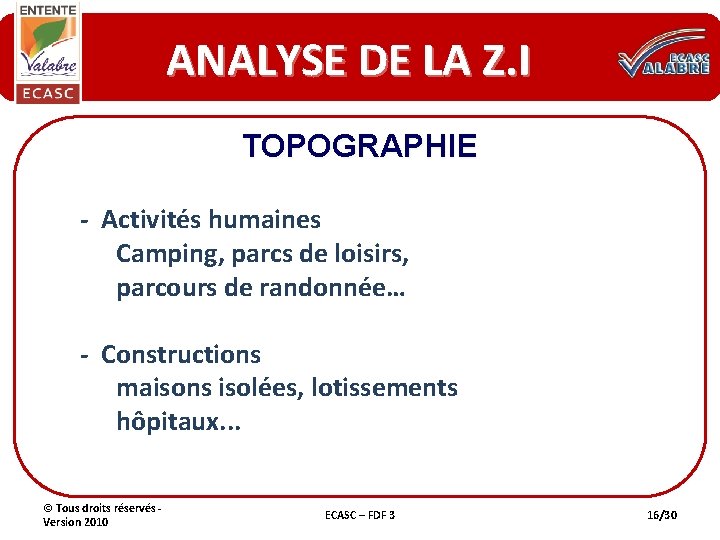

ANALYSE DE LA Z. I TOPOGRAPHIE - Activités humaines Camping, parcs de loisirs, parcours de randonnée… - Constructions maisons isolées, lotissements hôpitaux. . . © Tous droits réservés - Version 2010 ECASC – FDF 3 16/30
ANALYSE DE LA Z. I TOPOGRAPHIE Planimétrie / couvert végétal - Type de végétation broussailles conifères Feuillus - Densité Forêt, bois, différentes strates. © Tous droits réservés - Version 2010 ECASC – FDF 3 17/30
ANALYSE DE LA Z. I TOPOGRAPHIE - Continuité, coupure - Organisation présence de pare-feux, zones pyrorésistantes, cultures. © Tous droits réservés - Version 2010 ECASC – FDF 3 18/30
ANALYSE DE LA Z. I TOPOGRAPHIE broussailles conifères feuillus © Tous droits réservés - Version 2010 Forêt mélangée ECASC – FDF 3 19/30
ANALYSE DE LA Z. I TOPOGRAPHIE Planimétrie / Habitat - Position des localités - Activités humaines loisirs, industrielles. © Tous droits réservés - Version 2010 ECASC – FDF 3 20/30
ANALYSE DE LA Z. I TOPOGRAPHIE - Points sensibles habitations isolées, lotissements, hôpitaux. - Architecture résistance des constructions. © Tous droits réservés - Version 2010 ECASC – FDF 3 21/30
ANALYSE DE LA Z. I TOPOGRAPHIE © Tous droits réservés - Version 2010 ECASC – FDF 3 22/30
ANALYSE DE LA Z. I TOPOGRAPHIE Accès Pénétrantes Rocades Points d'eau © Tous droits réservés - Version 2010 Points sensibles ECASC – FDF 3 Lignes HT 23/30
ANALYSE DE LA Z. I POPULATION Sinistrée et sinistrable - situation dans la ZI, - nature (enfants, impotents…) Comportement - habitants de la région - touristes © Tous droits réservés - Version 2010 ECASC – FDF 3 24/30
ANALYSE DE LA Z. I POPULATION V. I. P. - autorités, - médias. Autres. © Tous droits réservés - Version 2010 ECASC – FDF 3 25/30
ANALYSE DE LA Z. I METEO / ASTRO Température Hygrométrie Pluviométrie Vent - secteur - force © Tous droits réservés - Version 2010 ECASC – FDF 3 26/30
ANALYSE DE LA Z. I METEO / ASTRO Ensoleillement Prévisions météo Calendrier - date - heure © Tous droits réservés - Version 2010 ECASC – FDF 3 27/30
ANALYSE DE LA Z. I CONCLUSION Identifier les aspects positifs et négatifs de la ZI – conditions météo. – heure d’engagement, – Accessibilité, © Tous droits réservés - Version 2010 ECASC – FDF 3 28/30

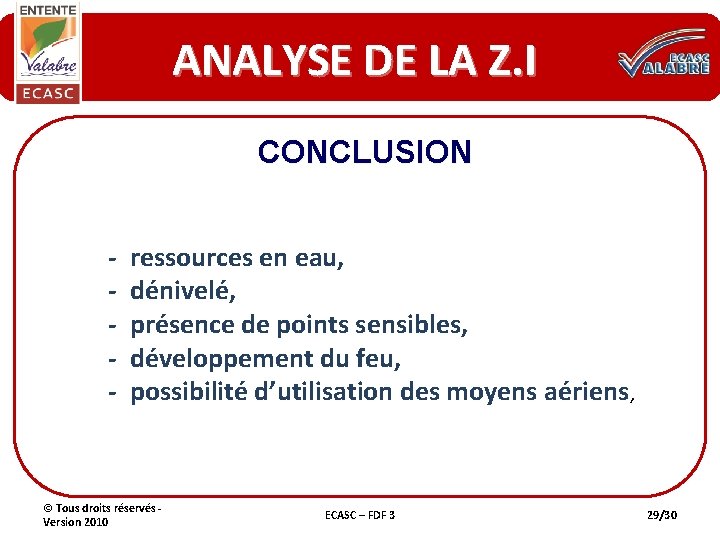

ANALYSE DE LA Z. I CONCLUSION - ressources en eau, - dénivelé, - présence de points sensibles, - développement du feu, - possibilité d’utilisation des moyens aériens, © Tous droits réservés - Version 2010 ECASC – FDF 3 29/30

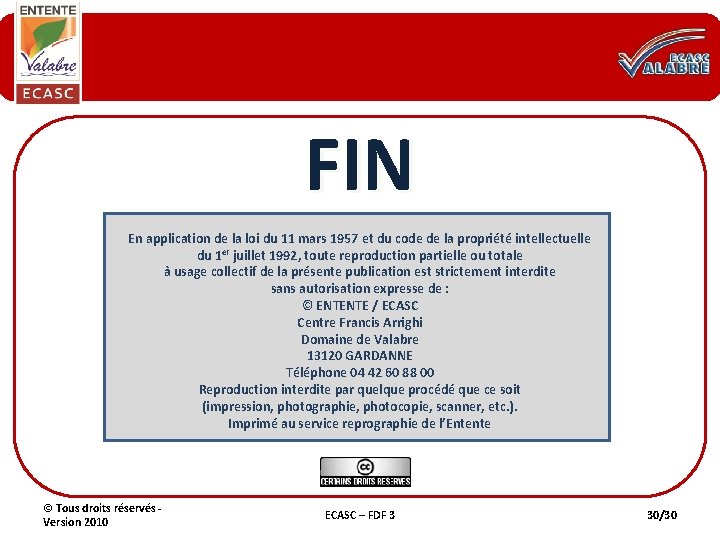

FIN En application de la loi du 11 mars 1957 et du code de la propriété intellectuelle du 1 er juillet 1992, toute reproduction partielle ou totale à usage collectif de la présente publication est strictement interdite sans autorisation expresse de : © ENTENTE / ECASC Centre Francis Arrighi Domaine de Valabre 13120 GARDANNE Téléphone 04 42 60 88 00 Reproduction interdite par quelque procédé que ce soit (impression, photographie, photocopie, scanner, etc. ). Imprimé au service reprographie de l’Entente © Tous droits réservés - Version 2010 ECASC – FDF 3 30/30
