ANALOG DEVRE ELEMANLARI Elektronik Devre Elemanlar ki Gruba

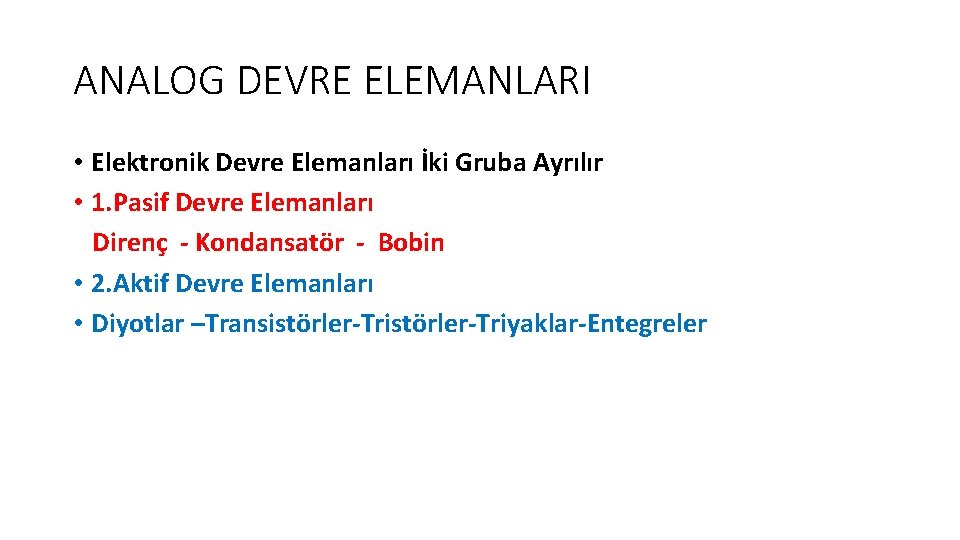

ANALOG DEVRE ELEMANLARI • Elektronik Devre Elemanları İki Gruba Ayrılır • 1. Pasif Devre Elemanları Direnç - Kondansatör - Bobin • 2. Aktif Devre Elemanları • Diyotlar –Transistörler-Triyaklar-Entegreler

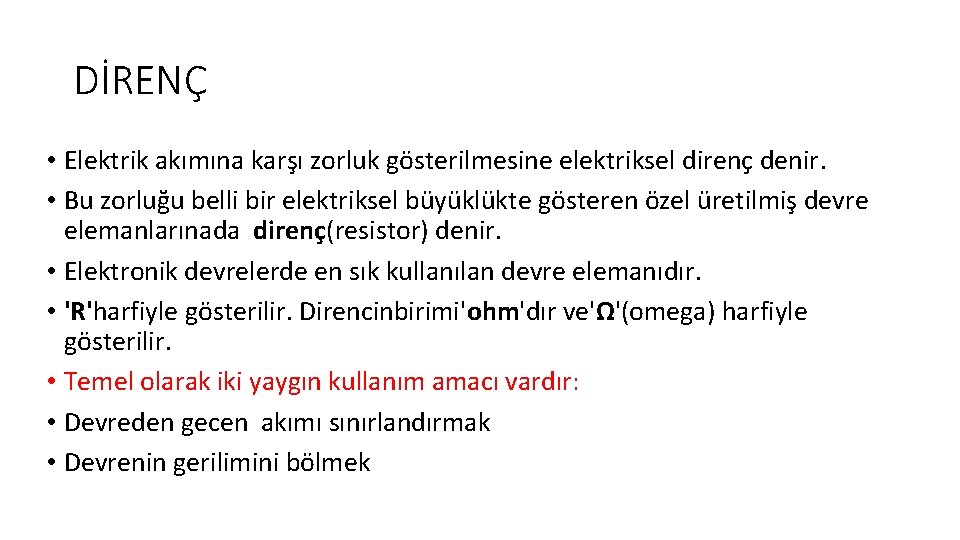

DİRENÇ • Elektrik akımına karşı zorluk gösterilmesine elektriksel direnç denir. • Bu zorluğu belli bir elektriksel büyüklükte gösteren özel üretilmiş devre elemanlarınada direnç(resistor) denir. • Elektronik devrelerde en sık kullanılan devre elemanıdır. • 'R'harfiyle gösterilir. Direncinbirimi'ohm'dır ve'Ω'(omega) harfiyle gösterilir. • Temel olarak iki yaygın kullanım amacı vardır: • Devreden gecen akımı sınırlandırmak • Devrenin gerilimini bölmek

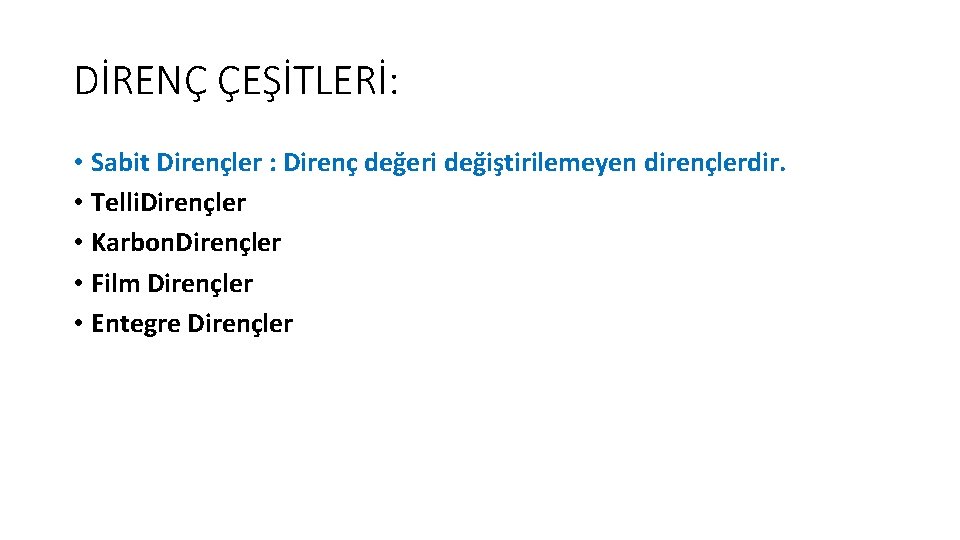

DİRENÇ ÇEŞİTLERİ: • Sabit Dirençler : Direnç değeri değiştirilemeyen dirençlerdir. • Telli. Dirençler • Karbon. Dirençler • Film Dirençler • Entegre Dirençler

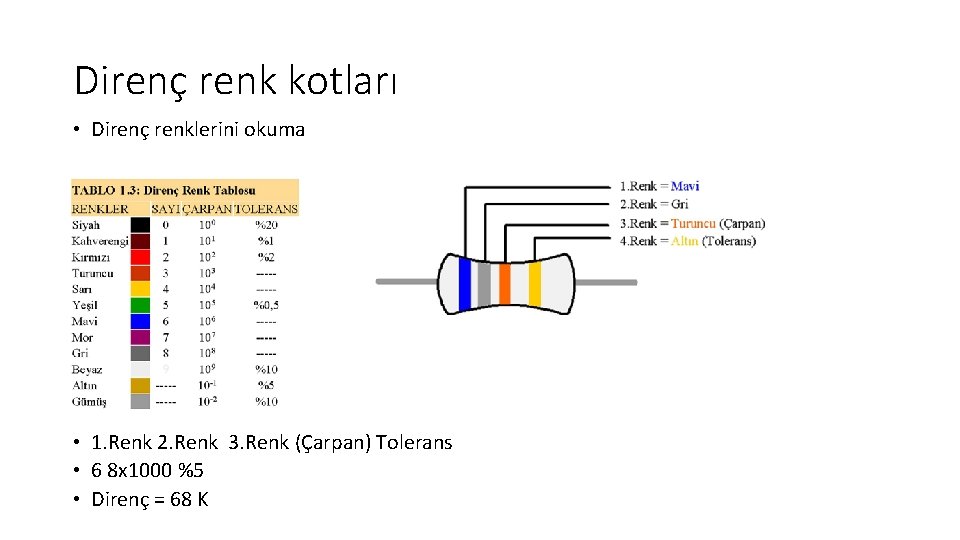

Direnç renk kotları • Direnç renklerini okuma • 1. Renk 2. Renk 3. Renk (Çarpan) Tolerans • 6 8 x 1000 %5 • Direnç = 68 K

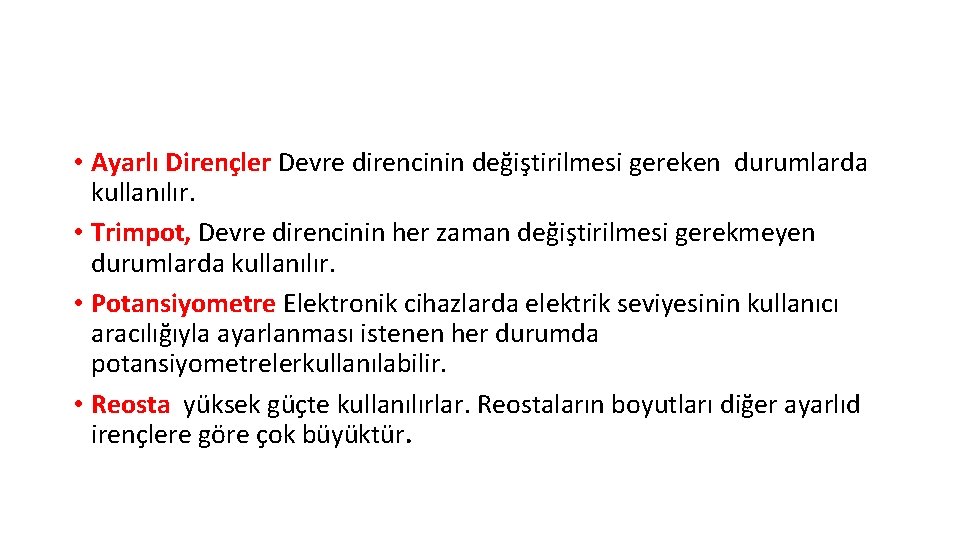

• Ayarlı Dirençler Devre direncinin değiştirilmesi gereken durumlarda kullanılır. • Trimpot, Devre direncinin her zaman değiştirilmesi gerekmeyen durumlarda kullanılır. • Potansiyometre Elektronik cihazlarda elektrik seviyesinin kullanıcı aracılığıyla ayarlanması istenen her durumda potansiyometrelerkullanılabilir. • Reosta yüksek güçte kullanılırlar. Reostaların boyutları diğer ayarlıd irençlere göre çok büyüktür.

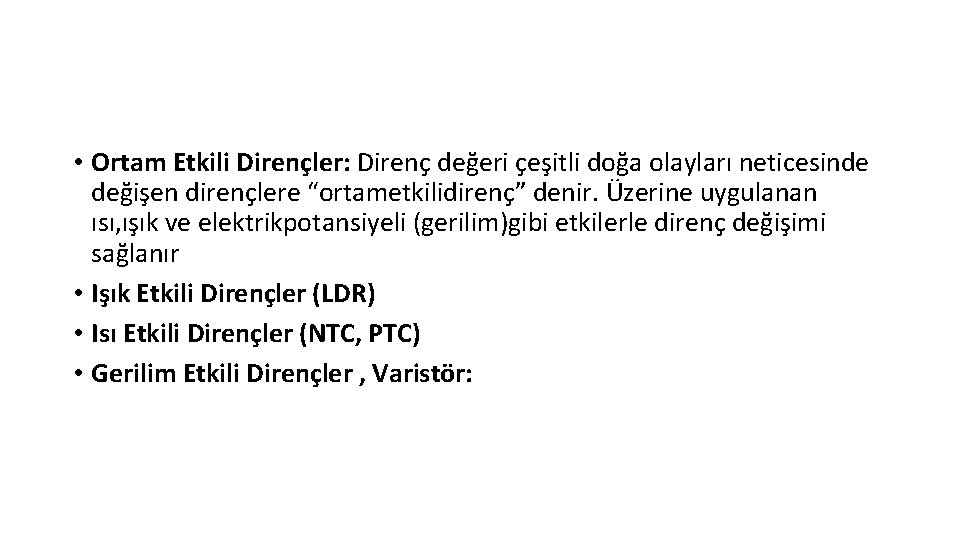

• Ortam Etkili Dirençler: Direnç değeri çeşitli doğa olayları neticesinde değişen dirençlere “ortametkilidirenç” denir. Üzerine uygulanan ısı, ışık ve elektrikpotansiyeli (gerilim)gibi etkilerle direnç değişimi sağlanır • Işık Etkili Dirençler (LDR) • Isı Etkili Dirençler (NTC, PTC) • Gerilim Etkili Dirençler , Varistör:

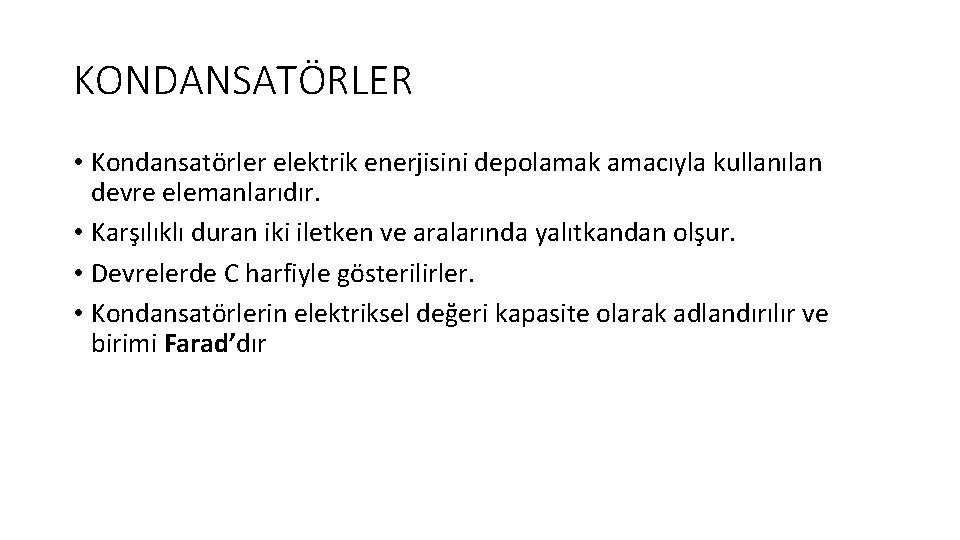

KONDANSATÖRLER • Kondansatörler elektrik enerjisini depolamak amacıyla kullanılan devre elemanlarıdır. • Karşılıklı duran iki iletken ve aralarında yalıtkandan olşur. • Devrelerde C harfiyle gösterilirler. • Kondansatörlerin elektriksel değeri kapasite olarak adlandırılır ve birimi Farad’dır

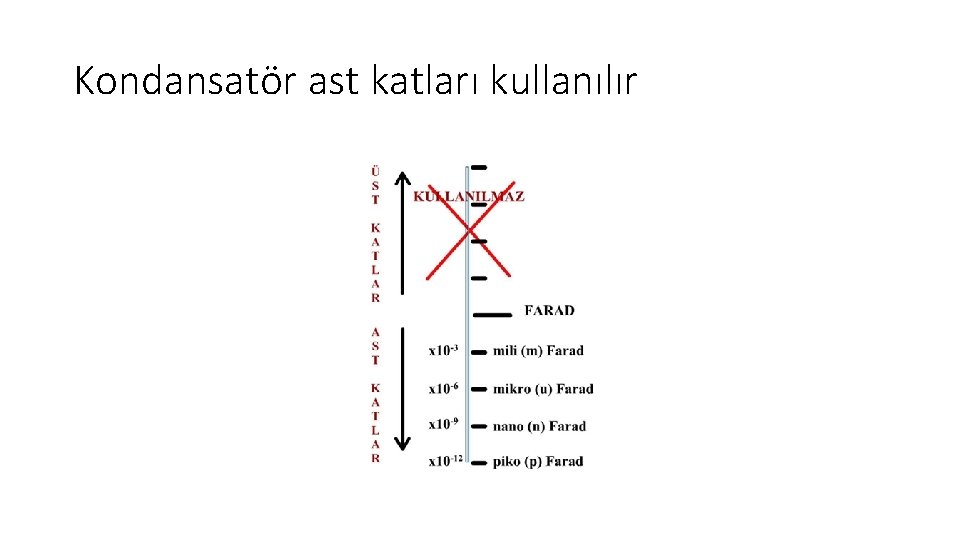

Kondansatör ast katları kullanılır
