Analiza obwodw z jednym elementem reaktancyjnym OBWODY RL
Analiza obwodów z jednym elementem reaktancyjnym OBWODY RL A L B PŁ 2005/06 et 2
A L B PŁ 2005/06 et 2
lub PŁ 2005/06 et 2
oznaczając lub PŁ 2005/06 et 2
PŁ 2005/06 et 2
PŁ 2005/06 et 2
Proste przykłady RL Przykład 1 z podręcznika PŁ 2005/06 et 2
W obwodzie z rysunku załączono w chwili t = 0 stałe napięcie u = U. Obliczyć prąd i. L oraz napięcie u. L w stanie nieustalonym. PŁ 2005/06 et 2
Dla obwodu DC w stanie ustalonym (t ) Dla t<0 (w stanie ustalonym) PŁ 2005/06 et 2
Wyznaczenie stałej A z warunku początkowego: PŁ 2005/06 et 2
Obliczenie napięcia u. L lub PŁ 2005/06 et 2
W obwodzie z rysunku załączono w chwili t = 0 napięcie Obliczyć prąd i. L oraz napięcie u. L w stanie nieustalonym. PŁ 2005/06 et 2
Dla obwodu AC w stanie ustalonym (t ) Dla t=0 PŁ 2005/06 et 2
PŁ 2005/06 et 2
PŁ 2005/06 et 2
Jaką maksymalną wartość może osiągnąć moduł prądu i. L w stanie przejściowym? Maksimum dla: PŁ 2005/06 et 2
Przy założeniu, że Czyli moduł prądu i. L nie może przekroczyć podwójnej wartości amplitudy prądu wymuszonego, ale w pewnych okolicznościach może dla chwili t’ być bliski tej wartości. PŁ 2005/06 et 2
Obwody RLC Analiza stanu nieustalonego obwodów rzędu drugiego PŁ 2005/06 et 2
Uogólnienie na obwody o wielu źródłach i wymuszeniach • Równanie obwodu dla wybranej wielkości u, i: Kombinacja i-tego wymuszenia i jego kolejnych pochodnych PŁ 2005/06 et 2
Rozwiązanie jest postaci: Rozwiązanie równania jednorodnego: Rozwiązanie szczególne równania pełnego PŁ 2005/06 et 2
Kombinacją liniową n funkcji tworzących układ podstawowy (bazowy) rozwiązań równania jednorodnego Pierwiastek rzeczywisty pojedynczy Pierwiastek rzeczywisty m-krotny Para pierwiastków zespolonych pojedynczych Para pierwiastków zespolonych m-krotnych PŁ 2005/06 et 2
PŁ 2005/06 et 2
Połączenie szeregowe RLC stan nieustalony PŁ 2005/06 et 2
1 2 Rozwiązanie: PŁ 2005/06 et 2
Rozwiązanie ogólne równania jednorodnego Rozwiązanie szczególne równania pełnego == rozwiązanie obwodowe dla stanu ustalonego przy t 3 4 PŁ 2005/06 et 2
Stała tłumienia Pulsacja drgań nietłumionych Równanie charakterystyczne: PŁ 2005/06 et 2

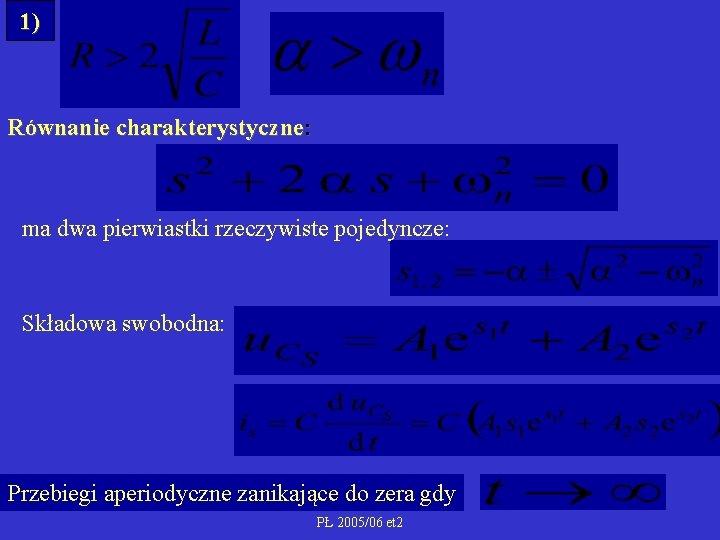

1) Równanie charakterystyczne: ma dwa pierwiastki rzeczywiste pojedyncze: Składowa swobodna: Przebiegi aperiodyczne zanikające do zera gdy PŁ 2005/06 et 2
2) Równanie charakterystyczne: ma jeden pierwiastek rzeczywisty podwójny: Składowa swobodna: Przebiegi aperiodyczne graniczne zanikające do zera gdy PŁ 2005/06 et 2
3) Równanie charakterystyczne: ma parę pierwiastków zespolonych sprzężonych Pulsacja drgań własnych lub PŁ 2005/06 et 2
PŁ 2005/06 et 2
• Składowe swobodne oraz is są funkcjami sinusoidalnymi o pulsacji 0, tłumionymi wykładniczo dla >0 i nietłumionymi dla =0. • Stopień tłumienia określa dekrement tłumienia , rozumiany jako iloraz wielkości drgającej w chwili t do tej samej wielkości w chwili PŁ 2005/06 et 2
PŁ 2005/06 et 2
Przykład Obwód przedstawiony na rysunku (napięcie kondensatora i prąd były zerowe) zasilono w chwili t = 0 napięciem stałym u. Z = U. Obliczyć uc(t) oraz i(t) w trzech przypadkach: PŁ 2005/06 et 2
Warunki początkowe (zasada ciagłości) 1) Równanie charakterystyczne: ma dwa pierwiastki rzeczywiste pojedyncze: PŁ 2005/06 et 2
PŁ 2005/06 et 2
Rozwiazania: PŁ 2005/06 et 2
PŁ 2005/06 et 2
2) Równanie charakterystyczne: ma jeden pierwiastek rzeczywisty podwójny: PŁ 2005/06 et 2
Dla t=0: PŁ 2005/06 et 2
skąd Przypadek aperiodyczny PŁ graniczny 2005/06 et 2
3) Równanie charakterystyczne: ma dwa pierwiastki zespolome sprzężone: gdzie: PŁ 2005/06 et 2
Podstawiając w równaniach: t=0 PŁ 2005/06 et 2
PŁ 2005/06 et 2
PŁ 2005/06 et 2
Stan nieustalony w równoległym obwodzie RLC PŁ 2005/06 et 2
1 Przypadek aperiodyczny PŁ 2005/06 et 2
rozwiązanie aperiodyczne: PŁ 2005/06 et 2
2 Składowa swobodna: 3 Składowa swobodna: PŁ 2005/06 et 2
