ANALIZA LEDOLOMA 2014 V PRENOSNEM OMREJU ELES Lorem
- Slides: 52
ANALIZA ŽLEDOLOMA 2014 V PRENOSNEM OMREŽJU ELES Lorem isum dolor Maribor, 14. 5. 2014
Predstavitev članka ŽLED 2014 ANALIZA ŽLEDOLOMA 2014 V PRENOSNEM OMREŽJU ELES • Lovro BELAK • Robert MARUŠA • Rado FERLIČ • Janez RIBIČ • Jože PIHLER - ELES d. o. o. , Hajdrihova 2, 1000 Ljubljana FERI, Smetanova 17, 2000 Maribor
Uvod CILJI REFERATA • Pojav žleda v Sloveniji • Žled 2014 • Škoda žleda 2014 na prenosnem omrežju • Obratovanje prenosnega omrežja • Analiza obratovanja prenosnega omrežja
Pojav žleda v Sloveniji ŽLED • Žled je naravni pojav, • Za nastanek je krivo toplo ozračje v višinah in mrzlo-ledeno ozračje v nižinah, • Pojavlja se na območjih stičišč podnebij: sredozemskega, celinskega in alpskodinarskega • Obseg žledenja gledamo z debelino nabranega ledu na predmetnih oz. posledično količino poškodovanega lesa [m³] v gozdovih.
Pojav žleda v Sloveniji
Žled 2014 SNEG, ŽLED, PADAVINE 2014 • med 30. 1. 2014 in 7. 2. 2014, • Velik kontrast med globokim ciklonskim območjem nad vzhodnim Atlantikom in deloma nad Sredozemljem, ter izrazit anticiklon nad Rusijo. • Razlika med obema baričnima tvorbama več kot 100 h. Pa. • ARSO zaradi vremenski razmer razglasi za celotno Slovenijo rdeči alarm
Vremenska slika Evrope 1. 2. 2014
Rateče
Žled Zaplana nad Vrhniko
Vremenska napoved
Vertikalna sondaža 30. 1. 2014
Vremenska napoved
Vertikalna sondaža 31. 1. 2014
Vremenska napoved
Vertikalna sondaža 1. 2. 2014
Vremenska napoved
Vertikalna sondaža 2. 2. 2014

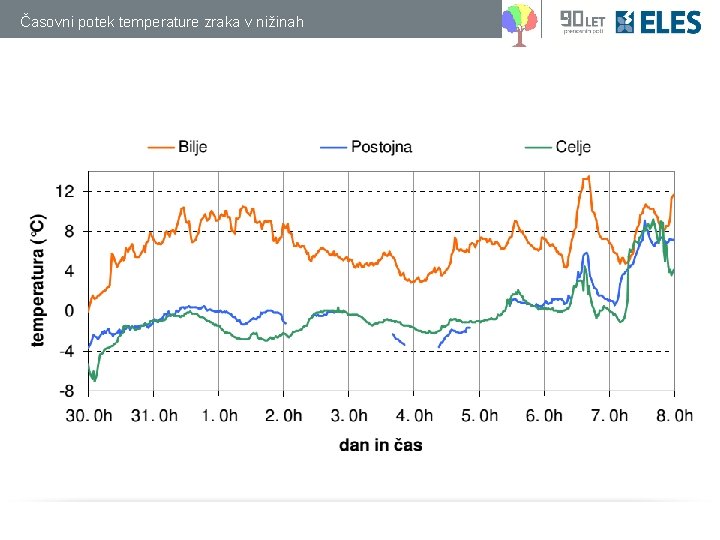

Časovni potek temperature zraka v nižinah
Časovni potek temperature zraka v višinah
Zgodovinski pregled škode na prenosnem omrežju POŠKODBE V PRETEKLOSTI • 5. 11. 1980 porušitev DV 400 k. V Divača-Melina in DV 220 k. V Divača-Pehlin, • 16. 11. 1984 porušitev DV 110 k. V Cerkno-Idrija, • 12. 1. 1997 porušitev DV 400 k. V Beričevo-Divača in DV 220 k. V Kleče-Divača, pretrg vodnika DV 110 k. V Cerkno-Idrija • 27. 1. 2009 porušitev DV 2 x 110 k. V Vuhred-Pekre • 9. 1. 2010 pretrg izolatorske verige DV 400 k. V Divača-Melina
Zgodovinski pregled škode na prenosnem omrežju POŠKODBE V PRETEKLOSTI • 5. 11. 1980 porušitev DV 400 k. V Divača-Melina in DV 220 k. V Divača-Pehlin, • 16. 11. 1984 porušitev DV 110 k. V Cerkno-Idrija, • 12. 1. 1997 porušitev DV 400 k. V Beričevo-Divača in DV 220 k. V Kleče-Divača, pretrg vodnika DV 110 k. V Cerkno-Idrija • 27. 1. 2009 porušitev DV 2 x 110 k. V Vuhred-Pekre • 9. 1. 2010 pretrg izolatorske verige DV 400 k. V Divača-Melina
Poškodbe na prenosnem omrežju 2014 ČASOVNI POTEK IZPADA EES • 31. 1. 2014 ob 05: 05 pretrg vodnikov DV 110 k. V Pivka-Postojna • 1. 2. 2014: - ob 16: 05 DV 110 k. V Logatec-Cerknica (porušitev), - ob 17: 36 DV 220 k. V Kleče-Divača (porušitev), - ob 19: 57 DV 400 k. V Beričevo-Divača (porušitev), - ob 20: 52 DV 110 k. V Moste-Bohinj (izpad) in - ob 23: 21 DV 110 k. V Kleče-Vrhnika (porušitev). • 2. 2. 2014: - ob 06: 15 DV 2 x 110 k. V Sl. Gradec-Velenje (porušitev), - ob 11: 45 DV 110 k. V Kleče-Logatec I (porušitev), - ob 15: 33 DV 400 k. V Beričevo-Podlog (izpad), - ob 19: 07 DV 110 k. V Moste-Bohinj (2 x izpad) in - ob 21: 48 DV 220 k. V Cirkovce-Podlog (drevo).
Poškodbe na prenosnem omrežju 2014 ČASOVNI POTEK IZPADA EES • 3. 2. 2014: - ob 01: 23 DV 110 k. V Šk. Loka-Železniki (pretrg vodnika), - ob 02: 48 DV 220 k. V Obersielach-Podlog (lom konzole), - ob 03: 25 DV 110 k. V Formin-Nedeljanec (pretrg vodnika HR), - ob 13: 57 DV 110 k. V Cerkno-Idrija (porušitev). • 4. 2. 2014: - ob 18: 10 DV 400 k. V Beričevo-Podlog (porušitev), - ob ? ? DV 220 k. V Beričevo-Podlog (lom konzole).
Poškodbe na prenosnem omrežju 2014 Naziv DV Porušena SM Poškodovana SM DV 220 k. V Beričevo-Podlog 0 1 DV 400 k. V Beričevo-Podlog 3 0 DV 2 x 110 k. V Slovenj Gradec-Velenje 1 1 DV 110 k. V Cerkno-Idrija 8 4 DV 400 k. V Beričevo-Divača 26 6 DV 220 k. V Kleče-Divača 20 22 DV 220 k. V Obersielach-Podlog 0 1 SKUPAJ: 58 35
Poškodbe na prenosnem omrežju 2014
Poškodbe na prenosnem omrežju 2014 DV 220 k. V BERIČEVO-PODLOG
Poškodbe na prenosnem omrežju 2014 DV 400 k. V BERIČEVO-PODLOG
Poškodbe na prenosnem omrežju 2014 DV 220 k. V KLEČE-DIVAČA
Poškodbe na prenosnem omrežju 2014 DV 220 k. V KLEČE-DIVAČA
Poškodbe na prenosnem omrežju 2014 DV 400 k. V BERIČEVO-DIVAČA
Poškodbe na prenosnem omrežju 2014 DV 400 k. V BERIČEVO-DIVAČA
Poškodbe na prenosnem omrežju 2014 DV 220 k. V OBERSIELACH-PODLOG
Poškodbe na prenosnem omrežju 2014 DV 2 x 110 k. V SL. GRADEC-VELENJE
Poškodbe na prenosnem omrežju 2014 DV 2 x 110 k. V SL. GRADEC-VELENJE
Poškodbe na prenosnem omrežju 2014 DV 110 k. V CERKNO-IDRIJA Bevkov vrh (1051 m)
Poškodbe na distribucijskem omrežju 2014 DV 110 k. V KLEČE-LOGATEC I
Poškodbe na distribucijskem omrežju 2014 DV 110 k. V KLEČE-LOGATEC I
Poškodbe na distribucijskem omrežju 2014 DV 110 k. V KLEČE-LOGATEC I
Žled 2014
Žled 2014
Žled 2014
Žled 2014 OBSEG ŠKODE • 250. 000 ljudi ostalo brez električne energije, • Poškodovanih in podrtih 9 prenosnih vodov: - 400 k. V 2 kom, - 220 k. V 2 kom, - 110 k. V 5 kom, • Poškodovana – uničena elektrifikacija železniške proge odsek: Ljubljana-Divača, • Poškodovani številni SN in NN distribucijski vodi, • Nekateri predeli Slovenije bili brez električne energije po več dni. • Številne lokalne in magistralne ceste so bile zaprte, zaradi podrtega drevja
Žled in veter 2014 OBSEG ŠKODE V GOZDU • Škode za 194 mil. € • Posekati 7 mio. m³ lesa, • 31 % iglavcev, • 69 % listavcev, • 660 ha površine popolnoma posekati, • ½ mio. ha površine gozda je poškodovanega, • to je 40 % slovenskega gozda.
Žled, sneg in veter 2014
Obratovanje prenosnega omrežja OBRATOVANJE
Obratovanje distribucijskega omrežja PORABNIKI
Obratovanje ANALIZA OBRATOVANJA • Opravili v programskem orodju NEPLAN (load flow + reliability), • Izračunali izgubljeno električno energijo W [MWh/leto] zaradi izpada GENERATORJEV in PORABNIKOV • Za analizo uporabili tri obratovalne scenarije: - 1. 5. 2013 (zaradi praznika dela je bila manjša obremenitev), - 10. 2. 2012 (zaradi zimskih razmer velik odjem) in - 13. 3. 2013 (naključno izbran dan, kot povprečna obremenitev).
Obratovanje
Obratovanje 110 k. V REZULTATI ANALIZE IME 110 k. V DV DV 110 k. V Ajdovščina-Divača II DV 110 k. V Kleče-Vrhnika DV 110 k. V Ajdovščina - Gorica IME 220 k. V DV DV 220 k. V Beričevo-Kleče DV 220 k. V Beričevo-Podlog DV 220 k. V Cirkovce-Podlog DV 220 k. V Divača-Padriciano DV 220 k. V Divača-Pehlin DV 220 k. V Kleče-Divača DV 220 k. V Obersielach-Podlog DV 220 k. V Šoštanj-Podlog DV 220 k. V Žerjavinec-Cirkovce i 1. 5. 2013 normal 2, 97 2, 96 0, 08 17, 5 i 1. 5. 2013 havarija 16, 4 19, 03 45, 2 i 10. 2. 2012 normal 9, 29 9, 28 1, 05 69, 5 i 10. 2. 2012 havarija 36, 5 79, 6 100 i 13. 3. 2013 normal 13, 96 0, 51 26, 3 i 13. 3. 2013 havarija 45, 2 26, 73 49, 7 i 1. 5. 2013 normal 14, 22 28, 84 10, 18 4, 60 11, 46 100, 00 72, 03 3, 36 1, 90 i 1. 5. 2013 havarija 0, 00 100, 00 0, 03 0, 00 0, 02 0, 00 i 10. 2. 2012 normal 0, 28 1, 36 0, 10 0, 67 0, 09 1, 59 1, 89 100, 00 0, 48 i 10. 2. 2012 havarija 0, 00 100, 00 0, 00 0, 07 0, 00 i 13. 3. 2013 normal 10, 19 0, 92 0, 12 8, 70 100, 00 6, 12 12, 84 2, 29 45, 49 i 13. 3. 2013 havarija 0, 00 100, 00 0, 02 0, 00 0, 01
Obratovanje 220 k. V REZULTATI ANALIZE IME DV DV 400 k. V Beričevo-Divača DV 400 k. V Beričevo-Krško 1 DV 400 k. V Beričevo-Krško 2 DV 400 k. V Beričevo-Okroglo II DV 400 k. V Beričevo-Podlog DV 400 k. V Divača-Melina DV 400 k. V Divača-Redipuglia DV 400 k. V Maribor-Kainachtal II DV 400 k. V Maribor-Krško DV 400 k. V Maribor-Podlog DV 400 k. V Tumbri-Krško II DV 400 k. V Šoštanj-Podlog i 1. 5. 2013 normal 10, 19 5, 10 5, 13 0, 22 0, 86 4, 46 16, 72 1, 27 1, 26 1, 39 1, 16 0, 77 0, 75 100, 00 i 1. 5. 2013 havarija 0, 00 1, 65 1, 67 0, 16 0, 00 29, 56 18, 73 1, 15 1, 89 0, 32 6, 64 6, 62 100, 00 i 10. 2. 2012 normal 4, 34 3, 01 3, 03 23, 16 6, 08 0, 33 3, 24 7, 83 7, 86 4, 73 2, 09 3, 06 100, 00 i 10. 2. 2012 havarija 0, 00 83, 84 83, 85 23, 46 0, 00 1, 40 5, 17 5, 70 5, 69 16, 34 2, 88 7, 59 7, 61 100, 00 i 13. 3. 2013 normal 5, 57 6, 06 6, 09 1, 27 1, 63 10, 14 13, 08 1, 89 0, 40 1, 30 0, 96 0, 95 100, 00 i 13. 3. 2013 havarija 0, 00 8, 55 8, 57 1, 17 0, 00 37, 13 26, 55 0, 97 0, 92 0, 86 4, 40 4, 39 100, 00
Zaključek ZAKLJUČEK • Po vremenski ujmi ŽLED 2014 smo ugotovili, da je električna energija večja dobrina kot hrana, • Upravičenost izgradnje DV 2 x 110 k. V Beričevo-Trbovlje in DV 2 x 400 k. V Beričevo-Krško, • Večji pomen umeščanja elektroenergetske infrastrukture v prostor, • Spremljanje in pozornost vremenskim - klimatološkim pojavom.
Zaključek HVALA ZA POZORNOST
