ANALISIS STRUKTUR 1 Ir Rony Ardiansyah MT IPU

ANALISIS STRUKTUR 1 Ir. Rony Ardiansyah, MT, IPU

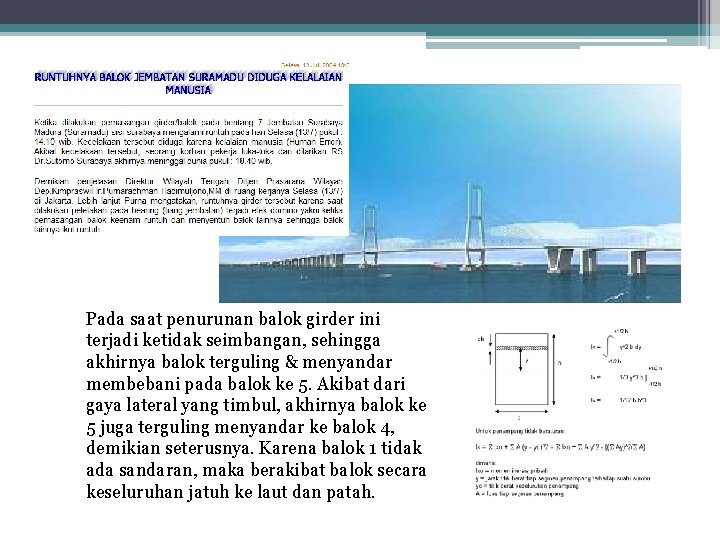

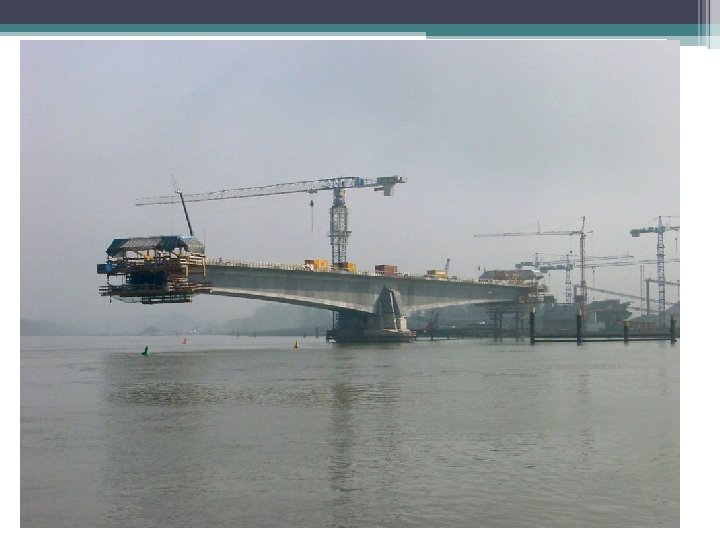

Pada saat penurunan balok girder ini terjadi ketidak seimbangan, sehingga akhirnya balok terguling & menyandar membebani pada balok ke 5. Akibat dari gaya lateral yang timbul, akhirnya balok ke 5 juga terguling menyandar ke balok 4, demikian seterusnya. Karena balok 1 tidak ada sandaran, maka berakibat balok secara keseluruhan jatuh ke laut dan patah.

GAYA (Force) • Titik Tangkap (point of application) • Besar Gaya (panjang vektor) • Garis kerja (line of action) • Gaya coplanar • Gaya concuren • Gaya kolinear (colinear force)

Coplanar Force

Non Coplanar Force

MENENTUKAN RESULTAN (Dua Buah Gaya) F 2. Cos R 2= (F 1+F 2 Cos )2 + (F 2 Sin )2 R 2= F 12 + 2 F 1 F 2 Cos + F 22 Cos 2 + F 22 Sin 2 R 2= F 12 + F 22 (Cos 2 + Sin 2 ) + 2 F 1 F 2 Cos R 2= F 12 + F 22 + 2 F 1 F 2 Cos

Torsi (twist) atau momen puntir adalah momen yang bekerja terhadap sumbu longitudinal balok/elemen struktur. Torsi dapat terjadi karena adanya beban eksentrik yang bekerja pada balok tersebut. Selain itu, pada umumnya torsi dijumpai pada balok lengkung atau elemen struktur portal pada ruang. Torsi kompatibilitas = Momen torsi yang timbul karena komptabilitas deformasi antara elemen-elemen struktur yang bertemu pada sambungan, seperti gambar dibawah. .

Torsi keseimbangan = momen torsi yang timbul karena dibutuhkan untuk keseimbangan struktur, seperti terlihat pada gambar diatas, dari gambar (a) sampai gambar (d).

REAKSI & PERLETAKAN Saya waktu pertama belajar dulu sempat bingung, yang namanya rol atau sendi itu aktualnya “makhluk”-nya bagaimana sih? dan sayangnya memang kadang 2 tidak semua dosen merasa perlu untuk mengilustrasikan kepada mahasiswa bentuk nyata dari pemodelan itu. .

Roll atau Geser, dapat memberikan reaksi vertikal

Sendi, dapat memberikan reaksi vertikal dan horizontal

Jepit, dapat memberikan reaksi vertikal, horizontal dan momen

tumpuan sendi (tradisionil)

sendi dengan elastomer

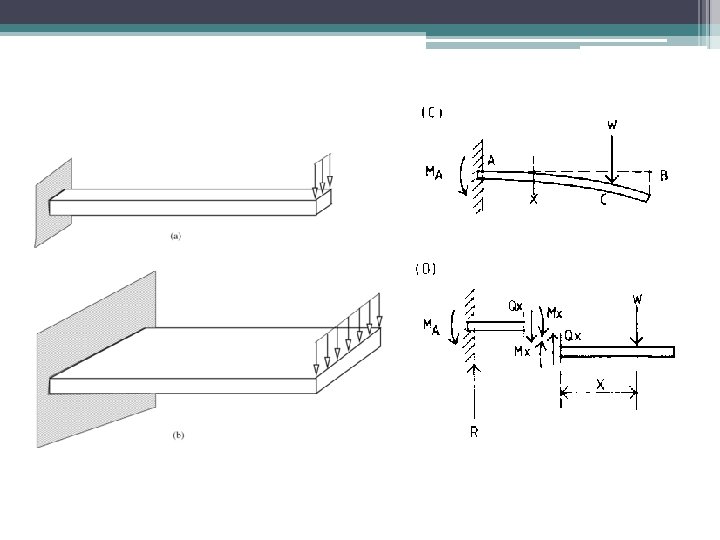

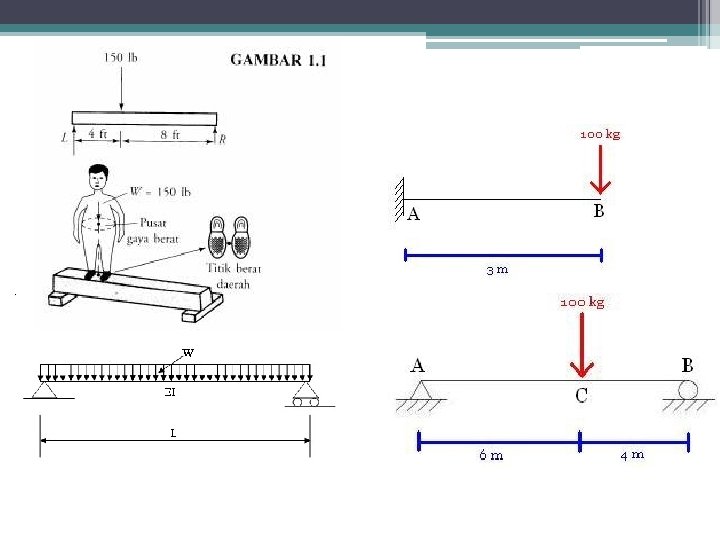

Cantilever Beam

Bending Moment

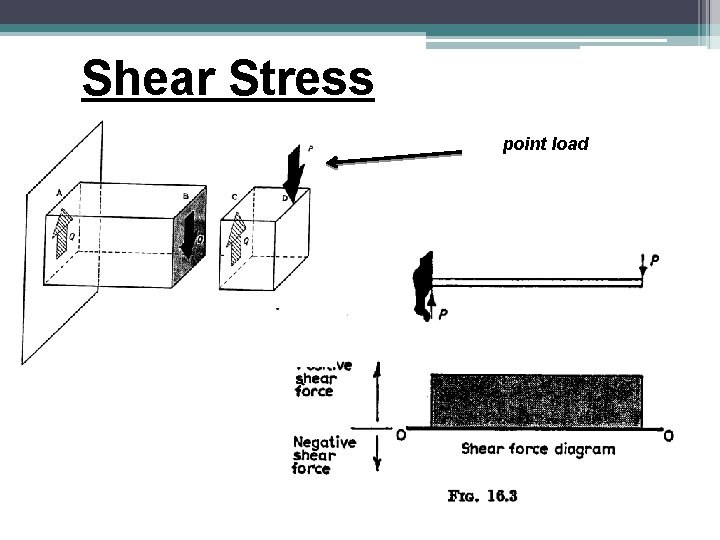

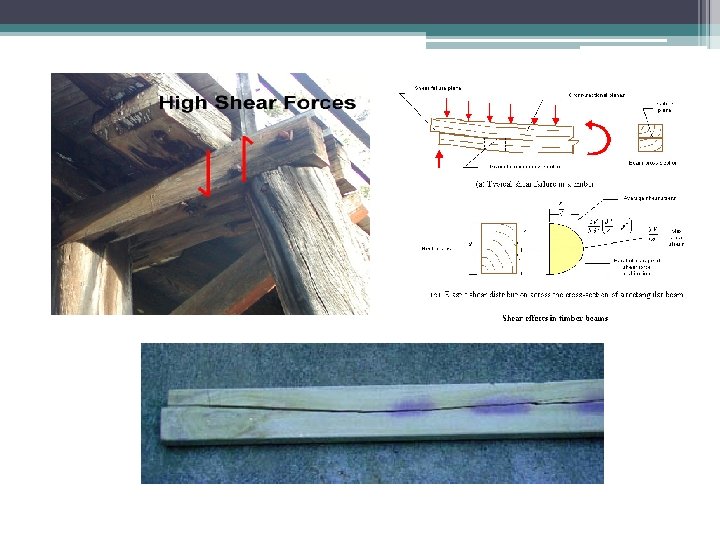

Shear Stress point load

Cantilever Retaining Wall

Syarat 2 Keseimbangan

Uniform load

Shearing Force Diagram SFD Bending moment Diagram (BMD) Normal Force Diagram (NFD)

Shearing Force Diagram SFD Bending moment Diagram (BMD)
