Analisis Model Apa Siapa Mengapa n n n

Analisis Model

Apa, Siapa, Mengapa? n n n Model analisis menggunakan kombinasi teks dan diagram untuk menggambarkan kebutuhan data, fungsi dan tingkah-laku untuk dapat dipahami dan untuk diuji (kebenarannya, kelengkapannya dan konsistensinya) Dikerjakan oleh seorang analist atau software engineer Untuk menvalidasi software requirement dari berbagai sudut pandang sehingga kesalahan dapat ditemukan segera

Sasaran n n Menggambarkan apa yang dibutuhkan oleh pelanggan. Membangun dasar bagi pembuatan desain perangkat lunak. Membatasi serangkaian persyaratan yang dapat divalidasi begitu perangkat lunak dibangun. Membantu Estimasi sumber daya.

Jenis pendekatan model analisis n Structured analysis (Analisis terstruktur) n n Melibatkan data dan proses yang mengubah data. Ex: DFD, Object-oriented analysis (analisis berorientasi objek) n Berfokus pada definisi dari class dan cara antar class berkolaborasi satu sama lain

Model-model analisis n Scenario-based model : menggambarkan interaksi user dan sistem n n Flow-oriented model: melihat dari sudut pandang input-process-output sistem. Proses juga berkaitan dengan perubahan kejadian/kondisi n n use case (UML), activity diagram(UML) DFD (1, 2), State diagram (UML) Class-based model n Class diagram(UML), CRC Modelling (tutorial)

Bagan Model Analisis Terstruktur

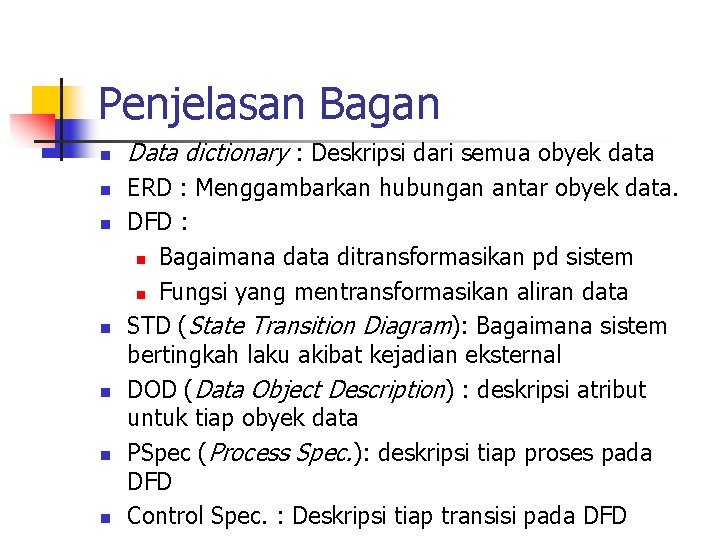

Penjelasan Bagan n n n Data dictionary : Deskripsi dari semua obyek data ERD : Menggambarkan hubungan antar obyek data. DFD : n Bagaimana data ditransformasikan pd sistem n Fungsi yang mentransformasikan aliran data STD (State Transition Diagram): Bagaimana sistem bertingkah laku akibat kejadian eksternal DOD (Data Object Description) : deskripsi atribut untuk tiap obyek data PSpec (Process Spec. ): deskripsi tiap proses pada DFD Control Spec. : Deskripsi tiap transisi pada DFD

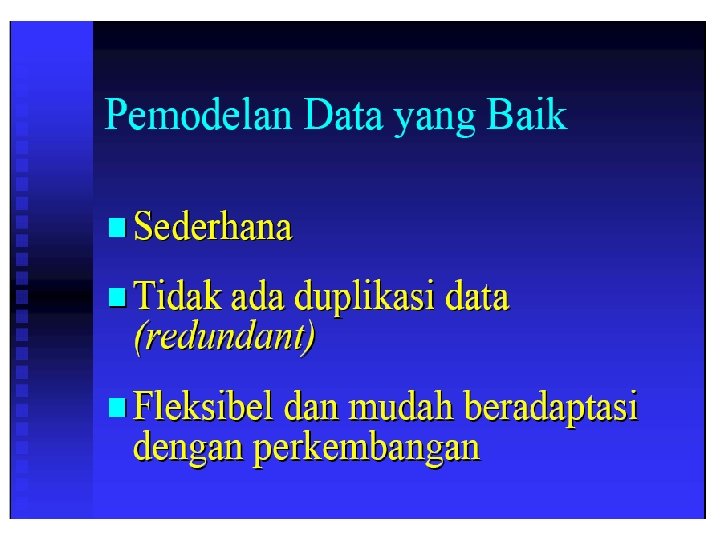

Pemodelan Data - ERD n n n Memungkinkan untuk identifikasi obyek data dan hubungannya dengan menggunakan notasi grafis Menetapkan semua data yang dimasukkan, disimpan, ditransformasikan diproduksi pada suatu aplikasi Hanya berfokus pada data

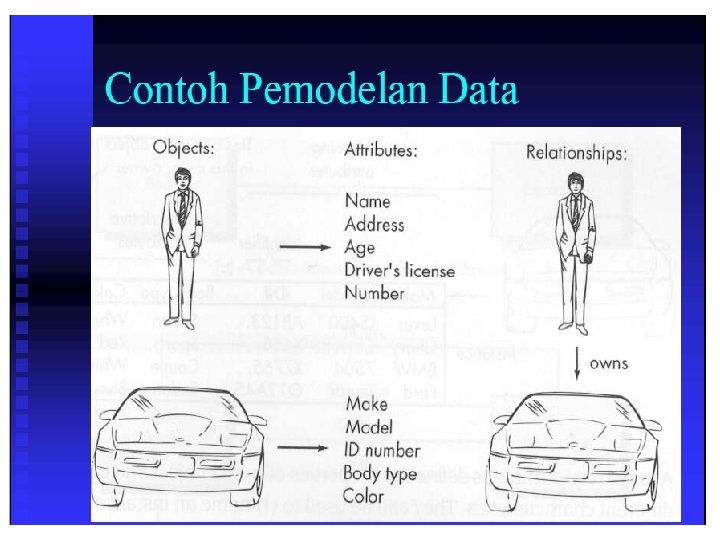

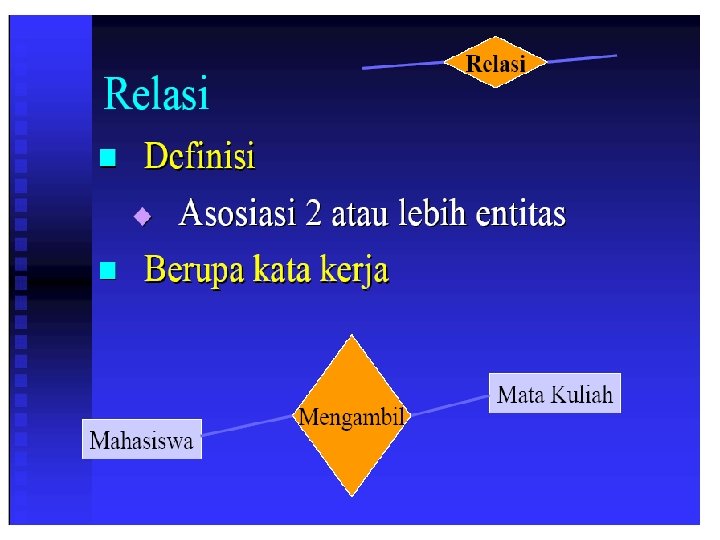

Komponen ERD n n n Entitas (entity) Relasi (relationship) Atribut (attribute) Kardinalitas (kardinality) Modalitas (modality)

Entitas n Definisi n n Sebuah obyek yang dapat dibedakan dari obyek lain Contoh n n n Individu : pegawai, pelanggan, mahasiswa, distributor Tempat : kampus, kantor, lapangan Obyek : buku, motor, paket software Peristiwa : pendaftaran, pemesanan, penagihan Konsep : rekening, kualifikasi

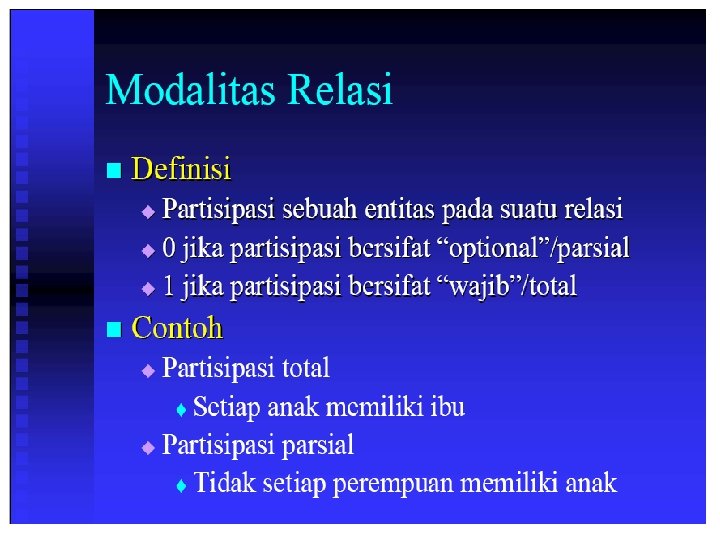

Contoh ERD

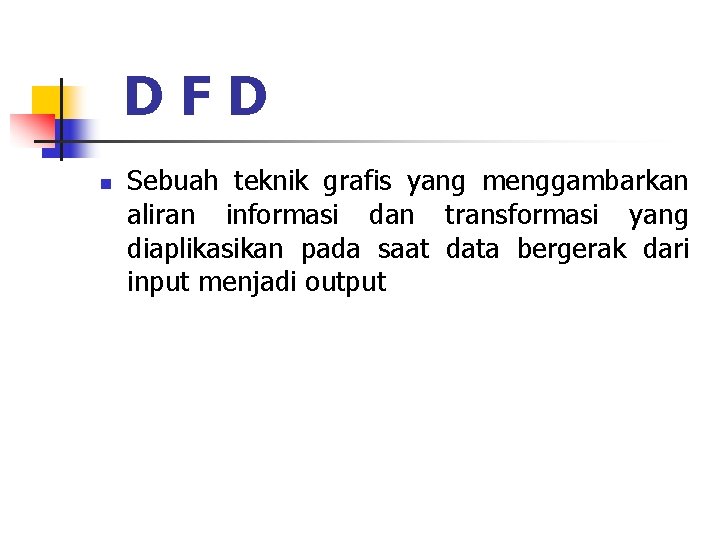

DFD n Sebuah teknik grafis yang menggambarkan aliran informasi dan transformasi yang diaplikasikan pada saat data bergerak dari input menjadi output

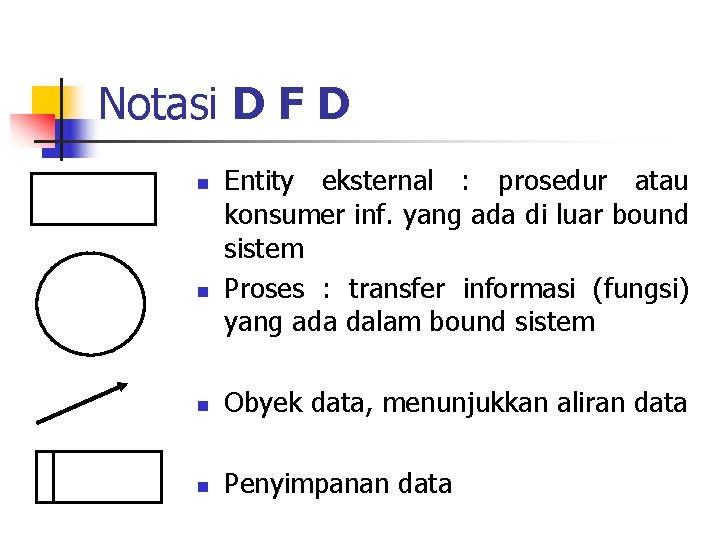

Notasi D F D n n Entity eksternal : prosedur atau konsumer inf. yang ada di luar bound sistem Proses : transfer informasi (fungsi) yang ada dalam bound sistem n Obyek data, menunjukkan aliran data n Penyimpanan data

Contoh DFD

UML (Unified Modeling Language) n n UML (Unified Modeling Language) adalah sebuah bahasa yang berdasarkan grafik/gambar untuk memvisualisasi, menspesifikasikan, membangun, dan pendokumentasian dari sebuah sistem pengembangan software berbasis OO (Object-Oriented). UML sendiri juga memberikan standar penulisan sebuah sistem blue print, yang meliputi konsep bisnis proses, penulisan kelas-kelas dalam bahasa program yang spesifik, skema database, dan komponen-komponen yang diperlukan dalam sistem software (http: //www. omg. org).

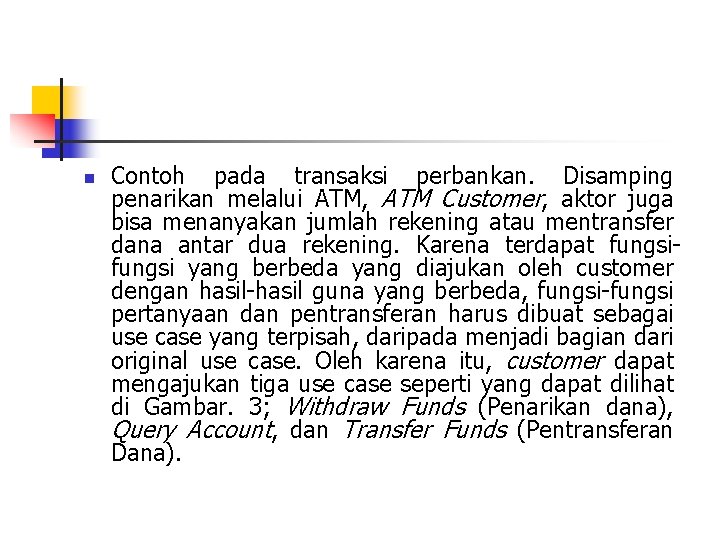

n Contoh pada transaksi perbankan. Disamping penarikan melalui ATM, ATM Customer, aktor juga bisa menanyakan jumlah rekening atau mentransfer dana antar dua rekening. Karena terdapat fungsi yang berbeda yang diajukan oleh customer dengan hasil-hasil guna yang berbeda, fungsi-fungsi pertanyaan dan pentransferan harus dibuat sebagai use case yang terpisah, daripada menjadi bagian dari original use case. Oleh karena itu, customer dapat mengajukan tiga use case seperti yang dapat dilihat di Gambar. 3; Withdraw Funds (Penarikan dana), Query Account, dan Transfer Funds (Pentransferan Dana).

Contoh UML

CRC modelling Sekumpulan kartu indeks yang dibagi 3 bagian: class, responsibility (tanggung jawab), dan collaborator (pihak lain yang terkait) n n n class koleksi dari objek-objek yang mirip responsibility adalah hal-hal yang dikerjakan dan yang diketahui oleh class collaborator class lain yang berinteraksi untuk memenuhi responsibility
