Analisis Harmonisa Pembebanan Nonlinier

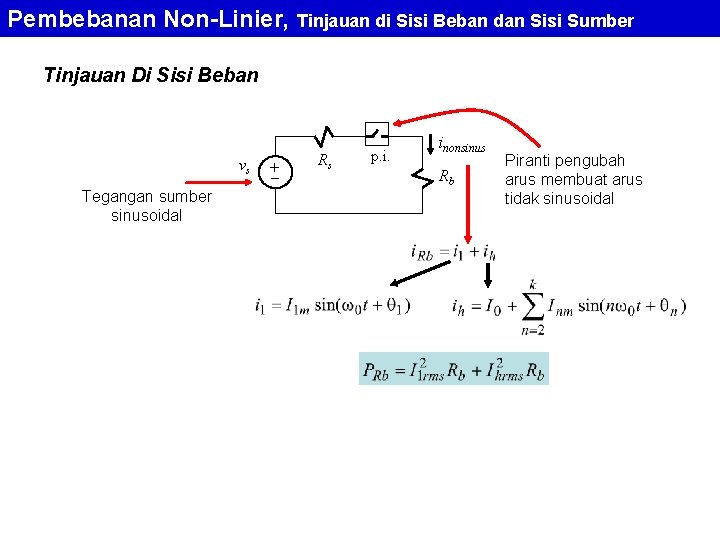

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber Tinjauan Di Sisi Beban vs Tegangan sumber sinusoidal + Rs p. i. inonsinus Rb Piranti pengubah arus membuat arus tidak sinusoidal

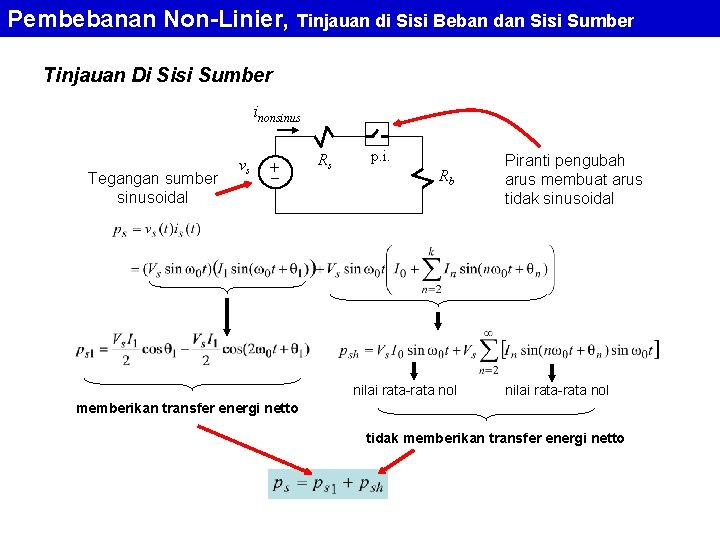

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber Tinjauan Di Sisi Sumber inonsinus Tegangan sumber sinusoidal vs + Rs p. i. Rb nilai rata-rata nol Piranti pengubah arus membuat arus tidak sinusoidal nilai rata-rata nol memberikan transfer energi netto tidak memberikan transfer energi netto

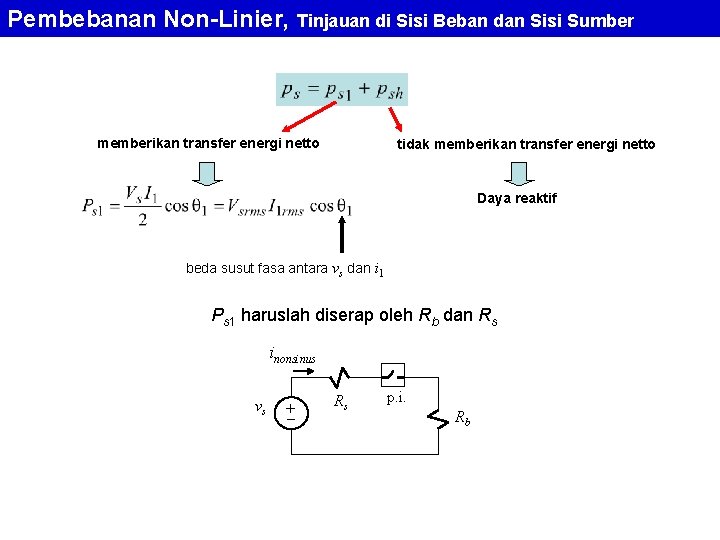

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber memberikan transfer energi netto tidak memberikan transfer energi netto Daya reaktif beda susut fasa antara vs dan i 1 Ps 1 haruslah diserap oleh Rb dan Rs inonsinus vs + Rs p. i. Rb

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber Contoh: i. R vs sinusoidal Vs vs is i. R p. R 0 R vs p. R 0 90 p. R 180 270 360 450 540 630 720 t [o] Vs Resistor menyerap daya hanya dalam selang dimana ada tegangan dan ada arus

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber Contoh: ib 3, 8 Dilihat dari sisi sumber Dilihat dari sisi beban

Pembebanan Non-Linier, Tinjauan di Sisi Beban dan Sisi Sumber Kurva daya komponen fundamental selalu positif W 20000 15000 10000 5000 0 -10000 -15000 ps 1 ps 0 t [det] psh 2 0. 005 0. 01 Kurva daya komponen harmonisa mulai harmonisa ke-2, simetris terhadap sumbu t, nilai rata-rata nol 0. 015 0. 02 Kurva daya komponen searah + sinusoidal, nilai rata-rata nol

Perambatan Harmonisa

Pembebanan Non-Linier, Perambatan Harmonisa is A Rs ia ib = ib 1+ibh Rb Ra B Semua piranti yang terhubung ke titik A, yaitu titik bersama, terpengaruh oleh adanya beban non-linier

Ukuran Distorsi Harmonisa

Pembebanan Non-Linier, Ukuran Distorsi Harmonisa Crest Factor Total Harmonic Distortion (THD) Untuk tegangan Untuk arus

Pembebanan Non-Linier, Ukuran Distorsi Harmonisa CONTOH: ib 3, 8 Crest factor THDI atau 100% Crest factor dan THD tergantung bentuk dan tidak tergantung dari nilai arus

Pembebanan Non-Linier, Ukuran Distorsi Harmonisa is CONTOH: + 300 [V] [A] p. i. Rs 10 200 is(t) 100 0 -100 0 vs(t)/5 0, 01 0, 02 [detik] -200 -300 Pendekatan numerik spektrum amplitudo sampai harmonisa ke-11: A 90 80 70 60 50 40 30 20 10 0 83. 79 44. 96 14. 83 8. 71 0. 00 10 Nilai puncak arus terjadi pada t = 0, 005 detik; ibm = 141, 4 A 12 33 45 57 7 96 11 harmonisa

Course Ware Analisis Harmonisa Pembebanan Nonlinier Sudaryatno Sudirham
